车载式地质勘探岩心钻机整机结构

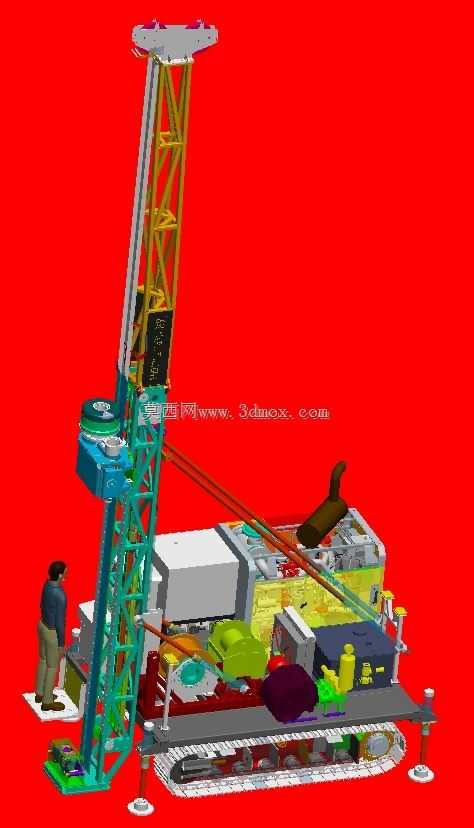

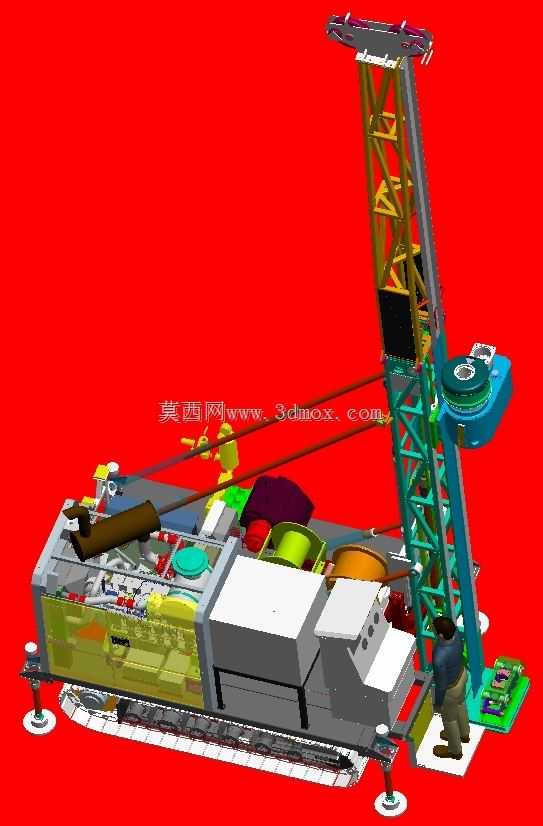

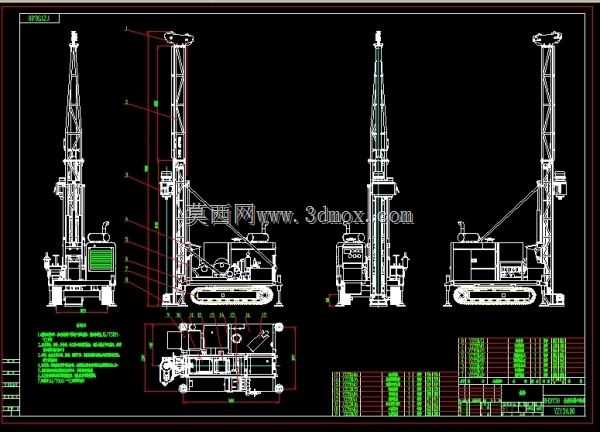

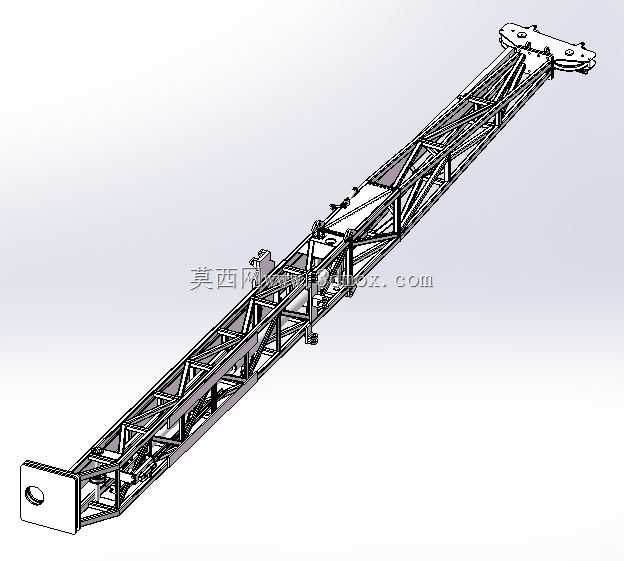

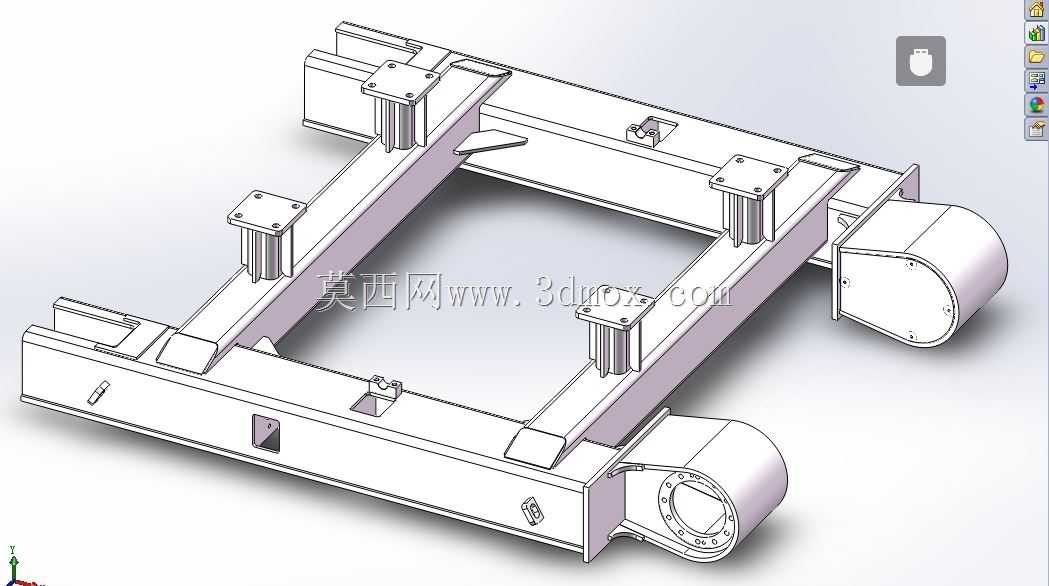

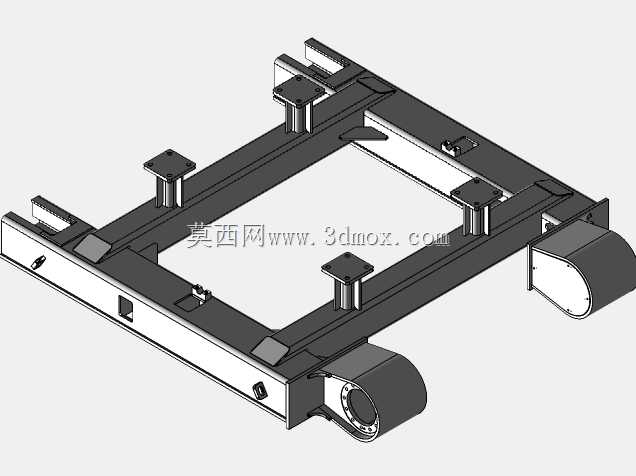

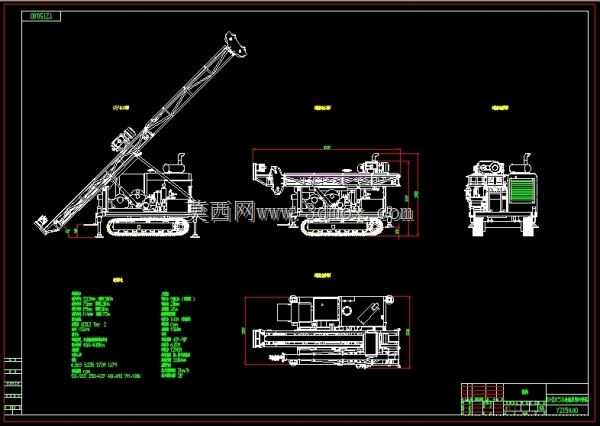

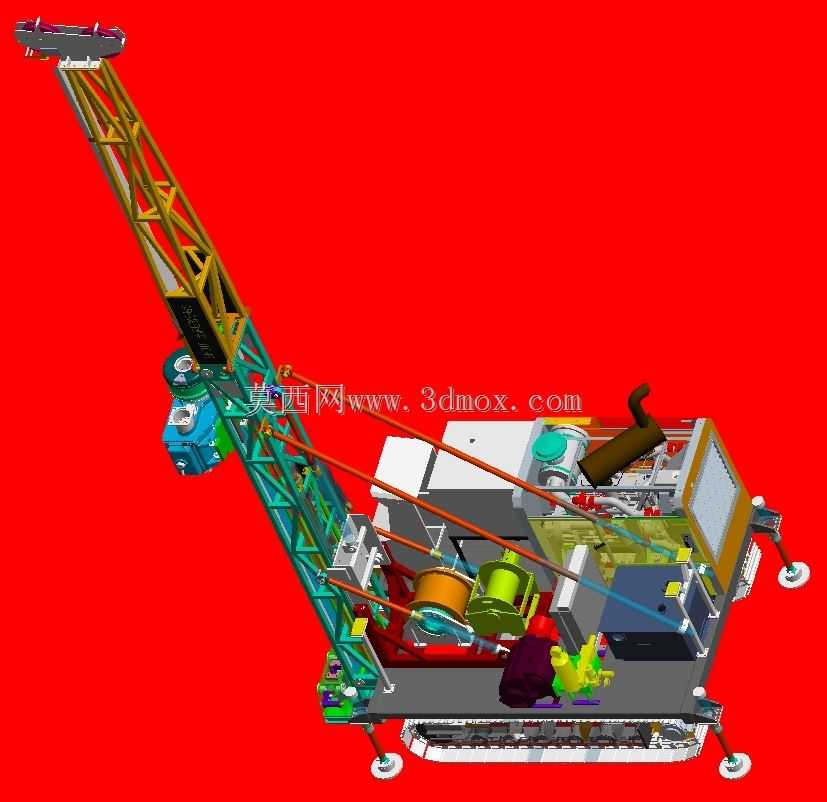

该岩心钻机主要应用于固体矿产勘探、工程地质勘察、水文水井钻探等作业场景，可在山地、平原、戈壁等多种复杂地形环境下开展取心钻探作业，通过回转钻进工艺提取地下岩层岩心样本，为地质储量核算、工程地基承载力评估、地下水资源勘查提供真实可靠的地层实物资料，是地质勘查领域获取地下岩层信息的核心作业设备。设备整体采用车载集成式布局，将钻塔、动力系统、操控系统、泥浆循环系统、钻具存储区域全部整合在车载底盘平台上，无需额外拆解运输即可快速转场，作业前仅需展开四个液压支腿完成整机调平固定，即可快速进入钻探作业状态，大幅缩短野外作业的准备周期，适配野外多点位流动勘探的作业需求。设备搭载的桁架式钻塔采用分段铰接结构，作业时可通过液压油缸自动完成起竖固定，可适配不同长度的钻杆接卸需求，减少人工接换钻杆的作业强度；钻具进给系统采用液压恒压进给设计，可根据不同岩层的硬度自动调整钻进压力与回转转速，在软土层可实现快速进给钻进，在硬质花岗岩、玄武岩岩层可切换为低速高压钻进模式，避免钻具过度磨损，同时保证岩心采取率满足地质勘查规范要求。设备配套的泥浆循环系统集成在底盘侧方区域，可在钻进过程中持续向孔内输送护壁泥浆，携带孔内岩屑排出孔外，同时冷却钻头、保护孔壁防止坍塌，适配不同深度的钻探作业需求；操控区域设置在钻塔侧方的防护平台上，所有操作阀组、参数仪表集中布置，操作人员可直观观察孔内压力、转速、泥浆流量等核心参数，实时调整作业参数，降低野外作业的操作难度。整机布局充分考虑野外作业的安装边界，钻塔起竖后最高作业高度满足常规百米级岩心钻探的钻杆接卸需求，支腿展开后整机占地范围适配野外临时作业场地的平整要求，各系统之间预留足够的检修维护通道，方便野外作业时快速排查设备故障，设备周边预留的安全操作空间可满足作业人员接卸钻杆、取样操作的活动需求，避免作业过程中发生机械磕碰风险。
