履带式方杆旋挖钻机工程作业设备

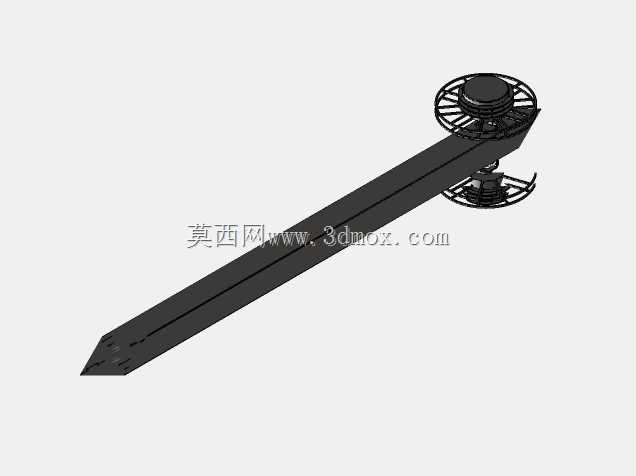

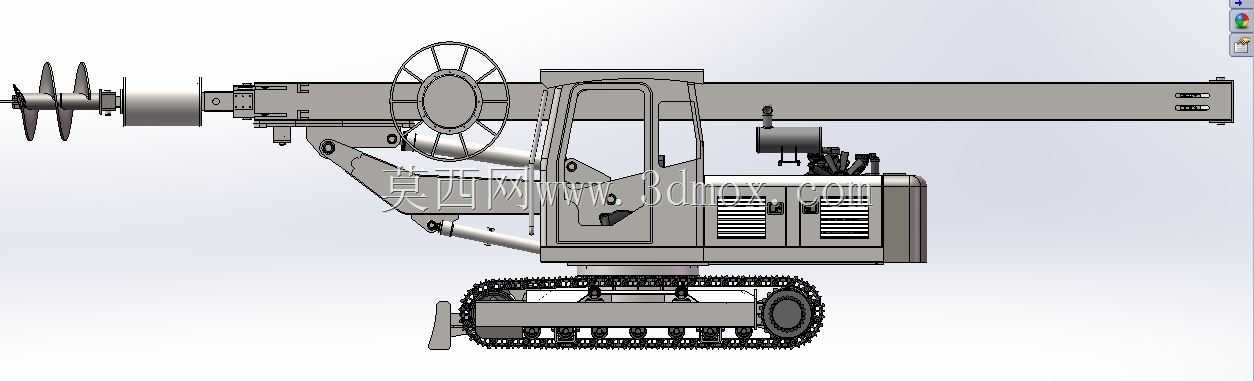

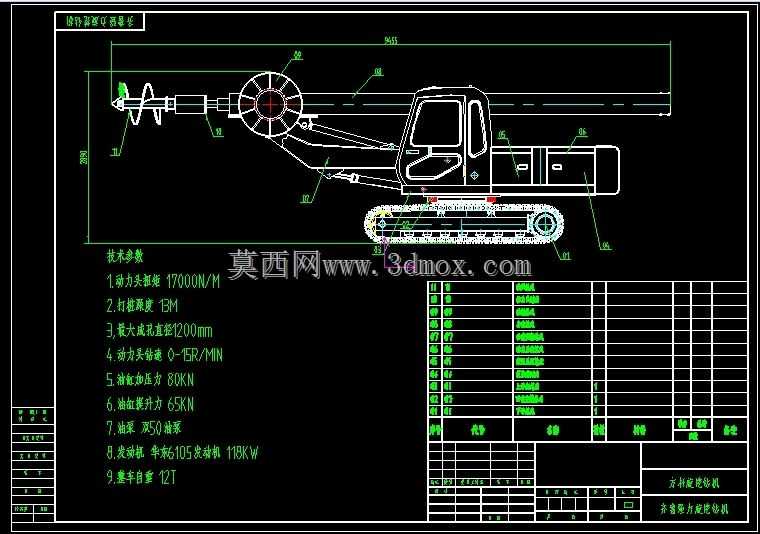

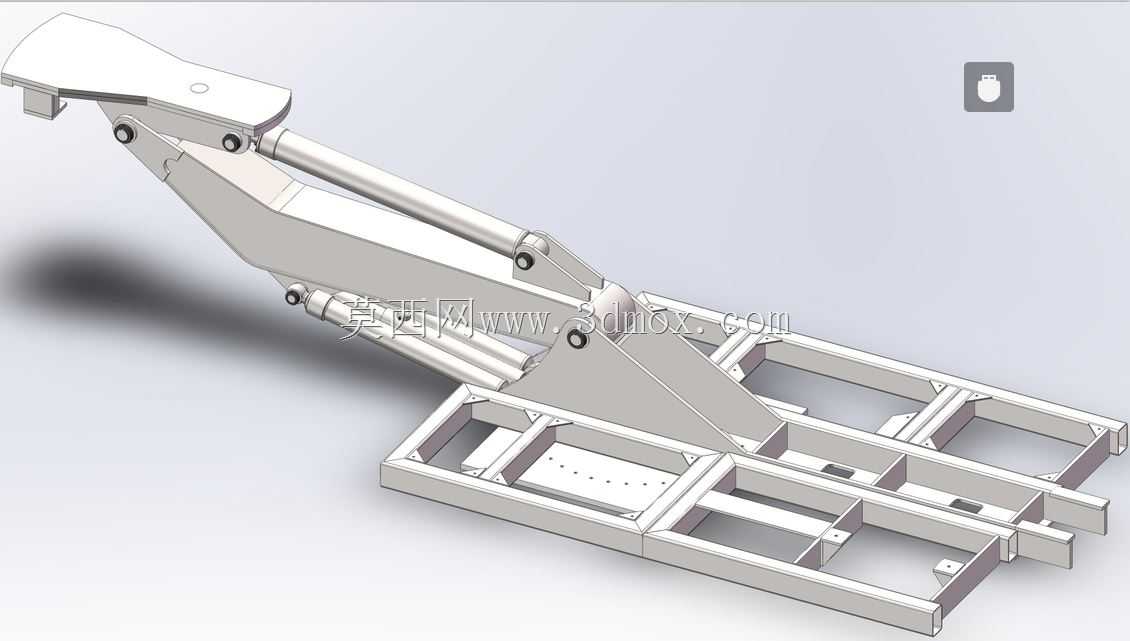

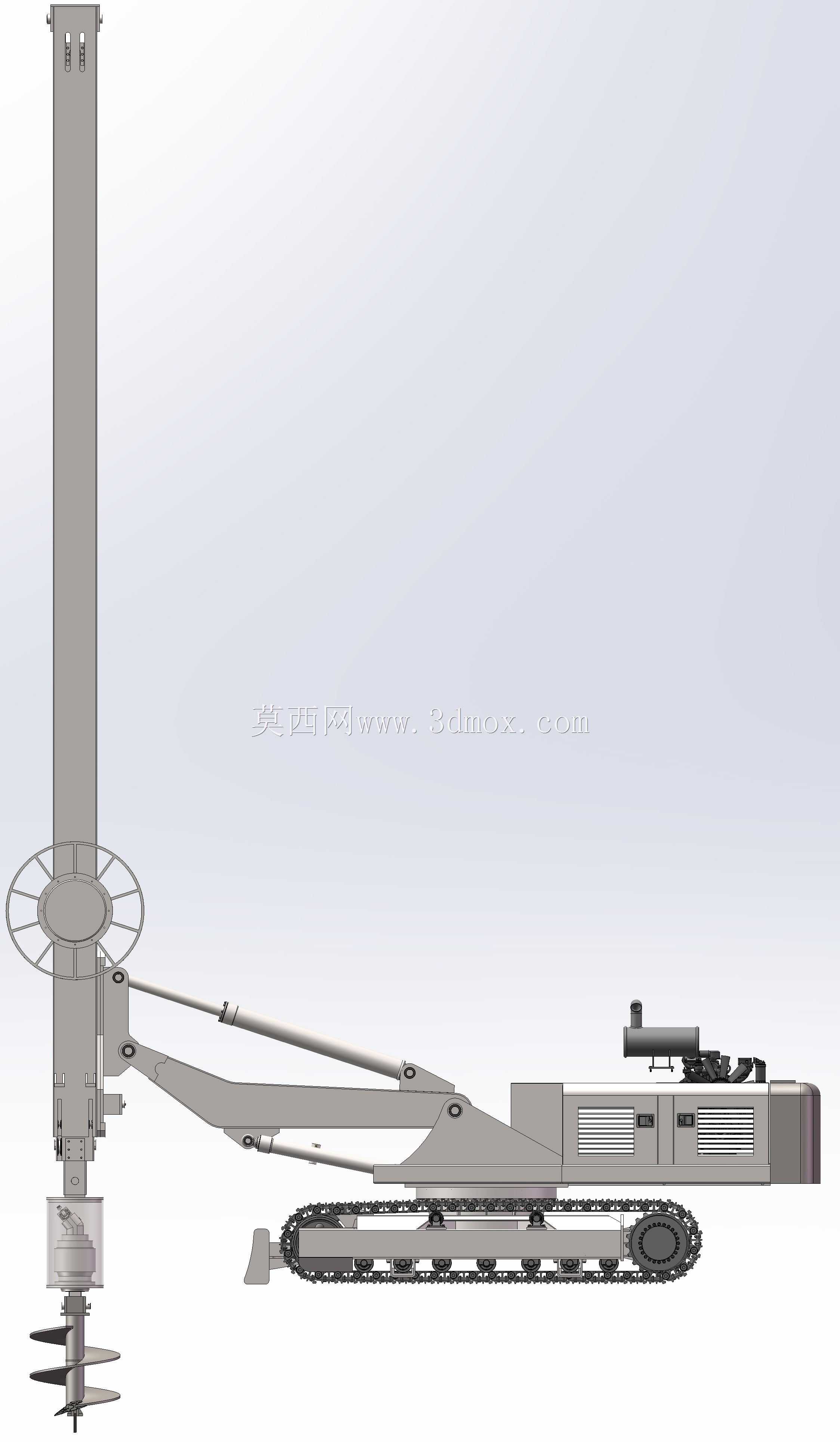

这款履带式方杆旋挖钻机，主要面向建筑桩基施工、市政工程地基处理、小型场地桩孔作业等场景，适配民用建筑桩基、乡村自建房地基、市政管线支护桩、小型桥梁桩基等多种作业需求，尤其适合施工场地狭窄、大型旋挖设备无法进场的作业环境，能够在软土、黏土、粉质土、部分风化岩层等多种地质条件下完成桩孔钻进作业，替代传统人工挖孔、冲击钻作业的低效模式，大幅提升小直径桩孔的施工效率与作业安全性。设备采用履带式行走底盘设计，接地比压小，在泥泞、松软的施工场地具备优秀的通过性与作业稳定性，底盘配备可伸缩的支撑支腿，作业时可伸出支腿扩大支撑边界，保障钻进过程中整机的抗倾覆能力，行走状态下支腿收回，不额外占用通行宽度，适配乡村狭窄道路、城区狭小施工场地的转场需求。上部作业机构采用方杆式钻杆设计，相比传统摩阻式钻杆，方杆的传动扭矩传递效率更高，钻进硬质地层时能够提供更稳定的加压力，避免钻杆打滑，钻进深度覆盖常见的中小直径桩孔施工需求，钻架采用可折叠变幅结构，运输状态下可将钻架放倒降低整机高度，满足普通货运车辆的运输限高要求，作业时可快速起架调整钻桅垂直度，保障桩孔的垂直精度。动力头采用大扭矩回转驱动设计，配合加压卷扬机构，可根据不同地质条件调整钻进转速与加压力，软土地层可采用高转速低加压模式快速钻进，硬质地层可切换低转速大加压模式破碎岩层，钻杆前端可适配螺旋钻头、筒钻、捞砂斗等多种钻具，适配不同地质的取土、破岩、清孔作业需求。设备的操作舱采用人机工程布局，视野覆盖钻具作业区域与整机周边环境，操作手柄集成行走、回转、钻进、变幅等全部控制功能，操作逻辑清晰，降低操作人员的学习成本。整机的液压管路采用分层布置设计，管路走向避开钻具运动干涉区域，同时预留足够的检修空间，日常维护时可快速排查管路故障，动力系统采用后置布局，平衡整机前后重量，同时方便散热系统进风，保障长时间连续作业时动力系统的温度稳定。设备的安装边界充分考虑施工转场需求，整机宽度控制在狭窄场地可通行的范围内，作业时的回转半径经过优化，在狭小场地内作业时无需频繁调整站位即可完成对位、钻进、卸土等全套作业流程，特别适合城区老旧小区改造、乡村基建等场地受限的桩基施工场景，能够有效降低施工的场地准备成本，提升作业效率。
