长螺旋钻孔灌注桩施工钻机结构设计

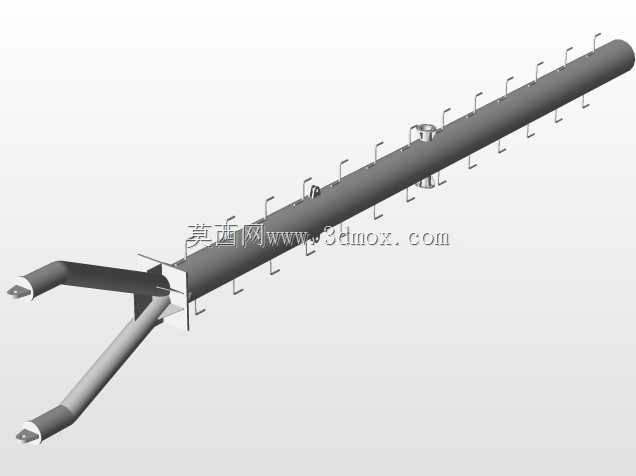

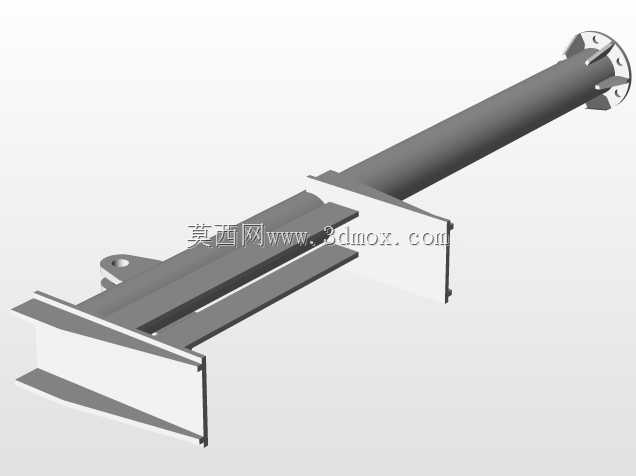

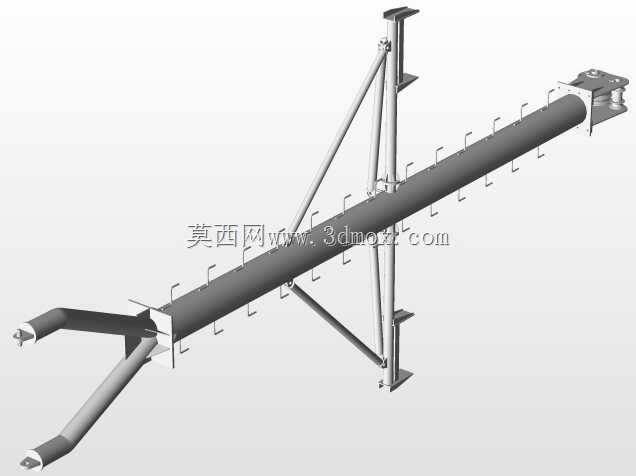

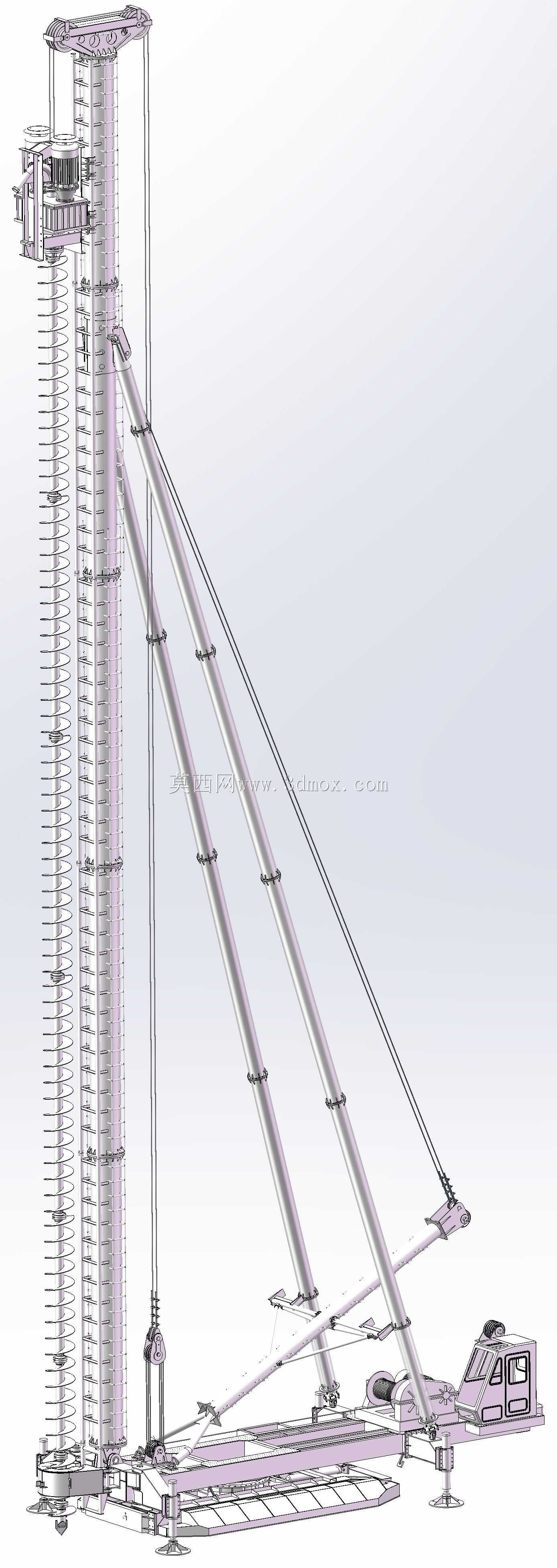

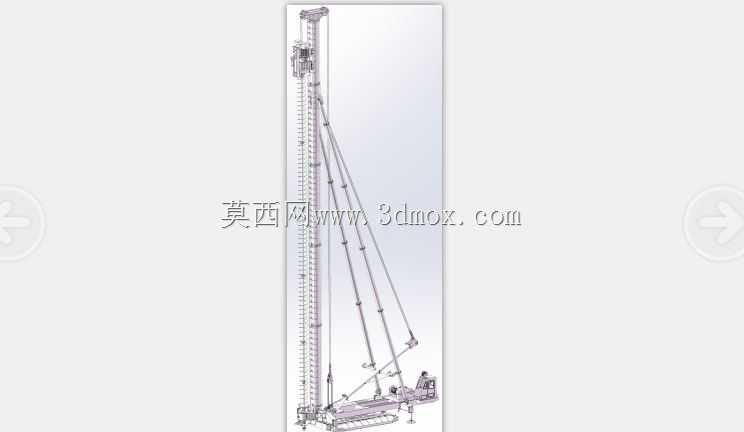

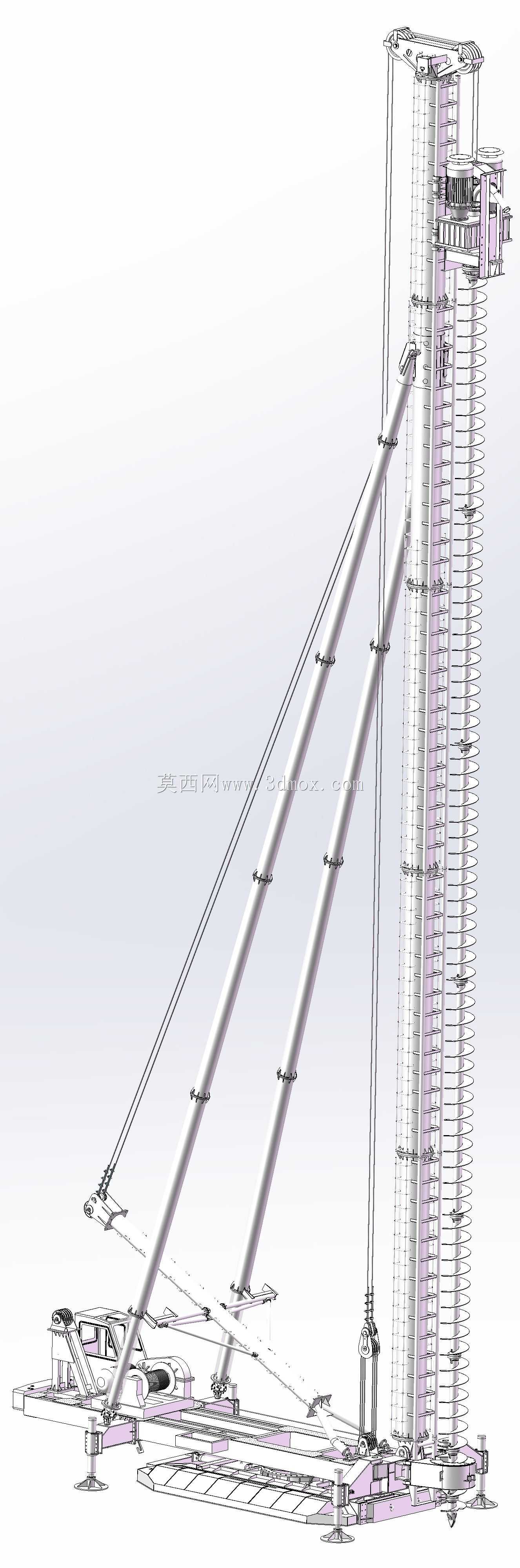

该长螺旋钻机主要应用于建筑工程、市政交通、地基处理等领域的桩基施工作业场景，可完成CFG桩、灌注桩、深层搅拌桩等多种桩型的钻孔成孔作业，适用于黏性土、砂土、粉质土、人工回填土及部分风化岩层等多种复杂地质工况，是高层住宅、桥梁墩台、工业厂房、轨道交通站点等建构筑物地基加固与桩基施工的核心作业设备。设备实际作业时，通过长螺旋钻杆的旋转切削将土体沿螺旋叶片输送至孔外，可一次性完成成孔作业，部分工况下可配合混凝土泵送装置实现钻孔、注浆、提钻连续作业，大幅缩减桩基施工工序间隔，有效避免塌孔、缩径等常见成孔质量问题，成孔垂直度、孔径精度均能满足多数工程的桩基施工规范要求。从功能特性来看，该钻机采用立柱式长导轨导向结构，钻具进给过程中沿立柱导轨全程滑动约束，可有效保证钻孔垂直度偏差控制在规范允许范围内；设备配置的多组斜向支撑拉杆可对立柱形成稳定的三角支撑结构，作业时可根据场地平整度与钻孔角度需求调整支撑长度，适配不同倾斜度的成孔需求，同时可抵消钻具切削岩土时产生的反向扭矩与振动载荷，保障整机作业稳定性。钻架底部设置可滑移的底盘结构，可在作业面完成小范围的机位调整，减少整机移位的辅助作业时间，提升多桩位连续施工的作业效率。在设计思路上，该模型优先还原了长螺旋钻机的核心作业机构逻辑：顶部动力头为钻杆提供旋转扭矩输出，沿立柱导轨的进给机构提供钻具下钻的持续压力，螺旋钻杆的叶片导程经过参数匹配，可保证切削下的岩土碎屑顺利沿叶片向上输送排出，避免孔底积渣影响成孔深度。设备的动力系统、操控机构、行走底盘均做了结构化还原，各部件的装配关系完全匹配实际设备的安装逻辑，可直观呈现钻机从底盘支撑、立柱固定到钻具进给的完整作业链路。从外形尺寸与安装边界来看，该钻机为立式高架结构，立柱高度对应常规施工的成孔深度需求，作业时需预留足够的上部净空空间，底盘展开后的支撑占地范围需满足场地平整硬化要求，斜撑展开后需与周边障碍物预留足够安全距离，避免作业过程中结构干涉；钻杆的作业半径覆盖范围可满足同机位多桩位的作业需求，无需频繁大范围移位即可完成集群桩位的成孔作业。
