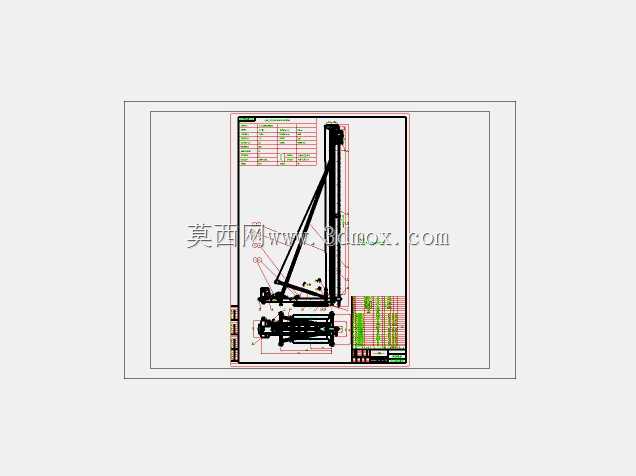

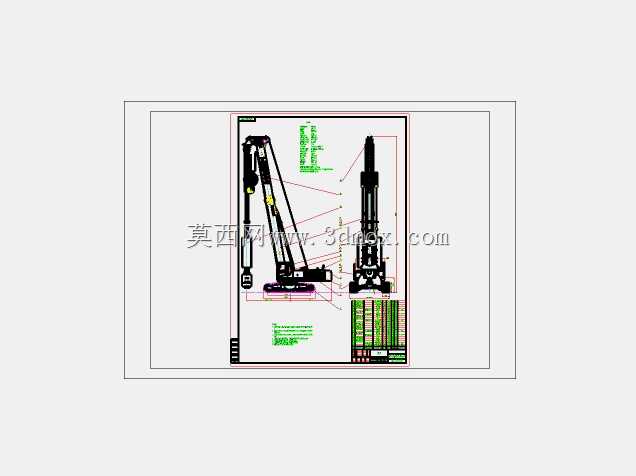

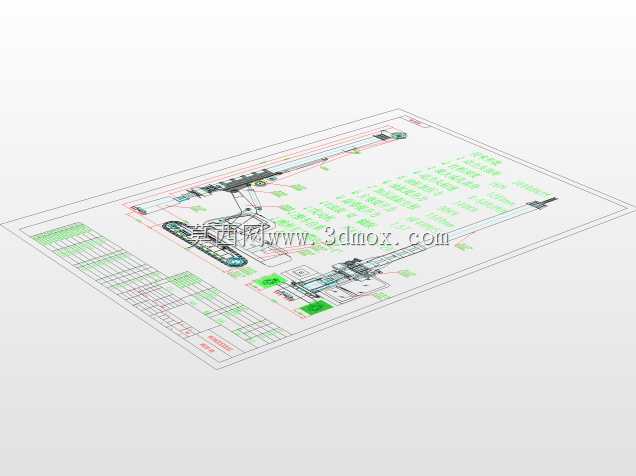

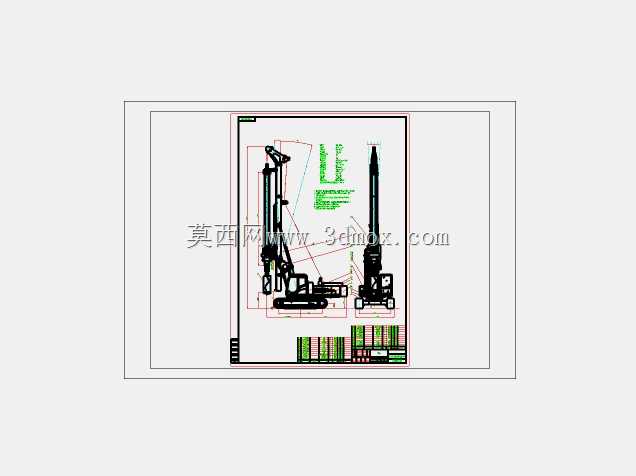

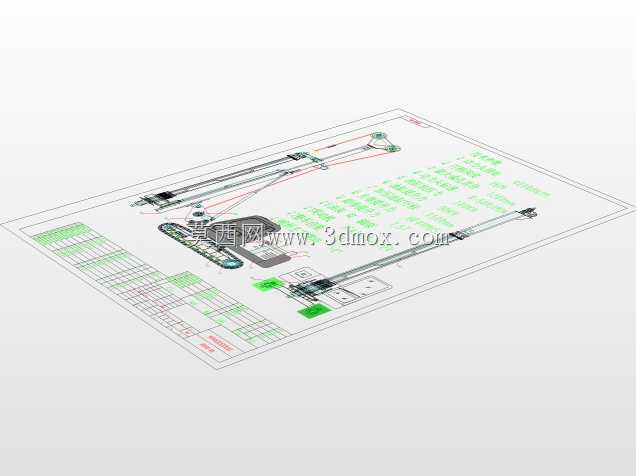

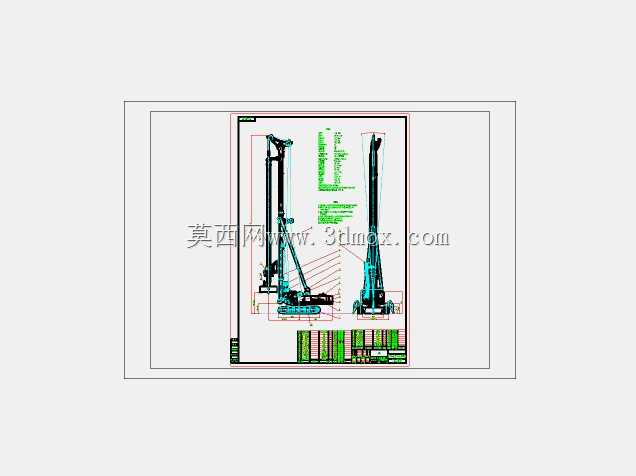

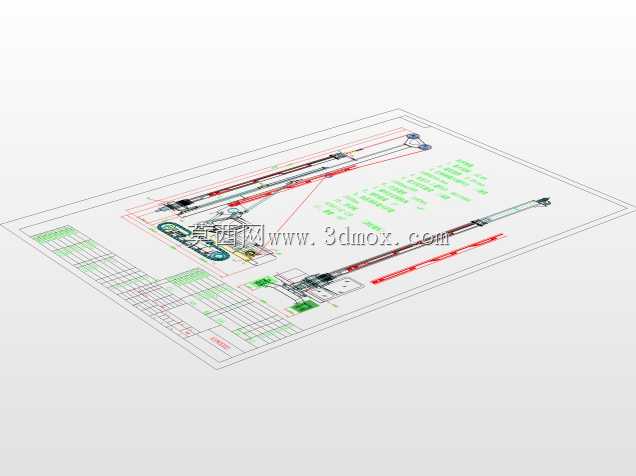

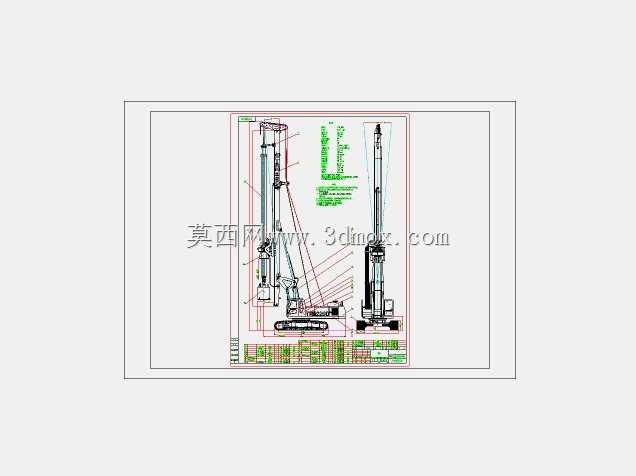

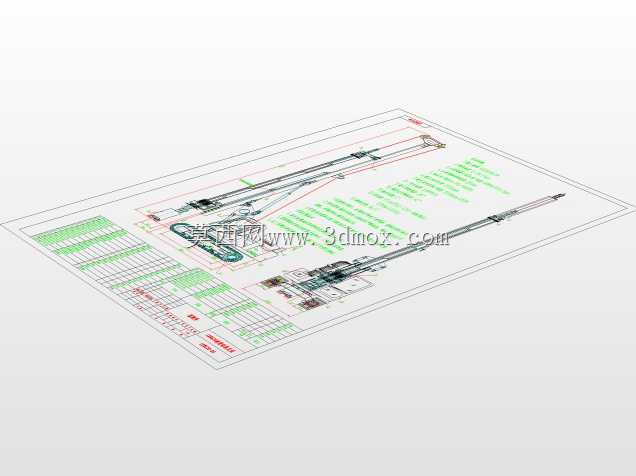

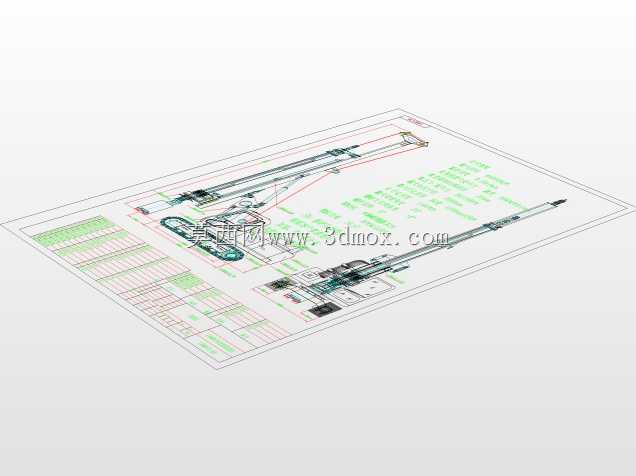

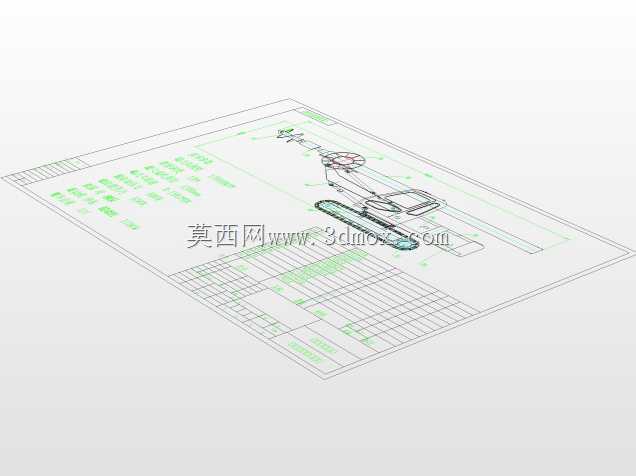

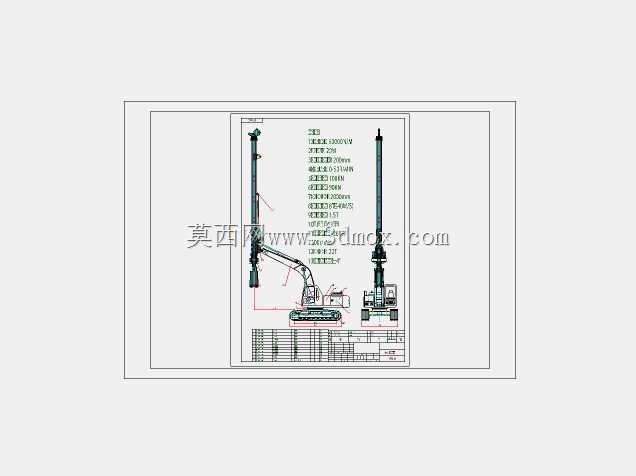

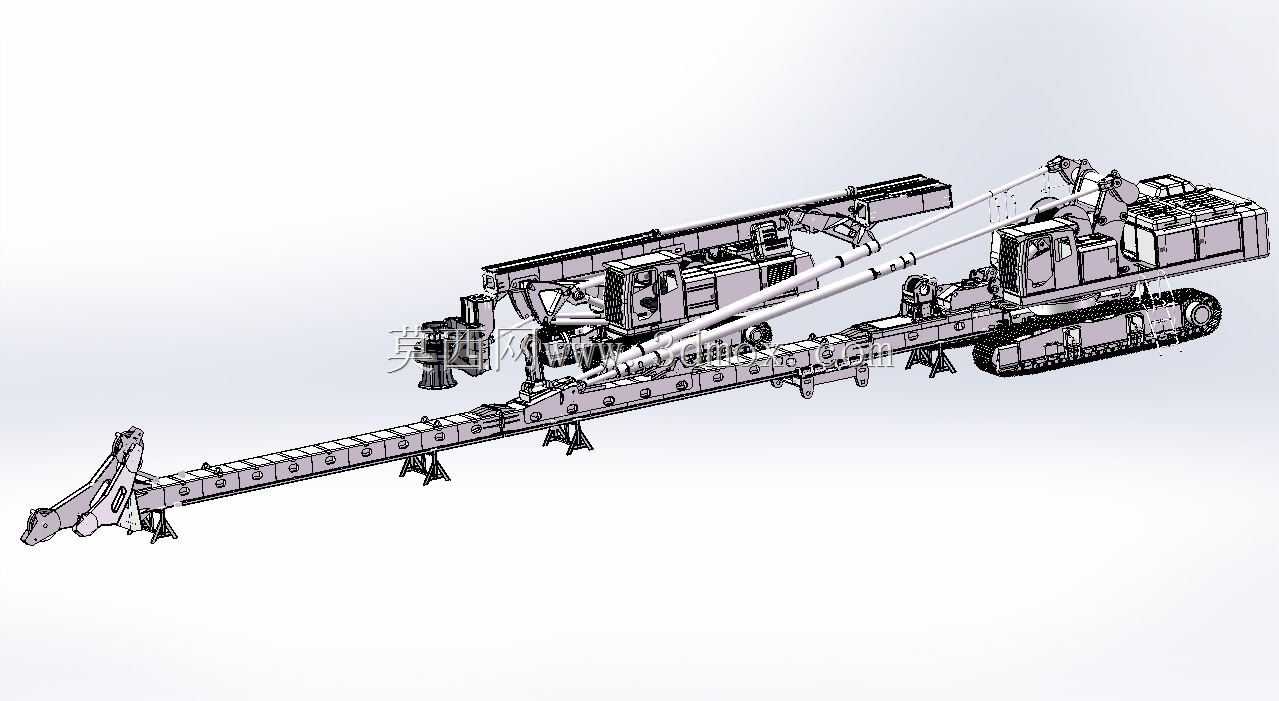

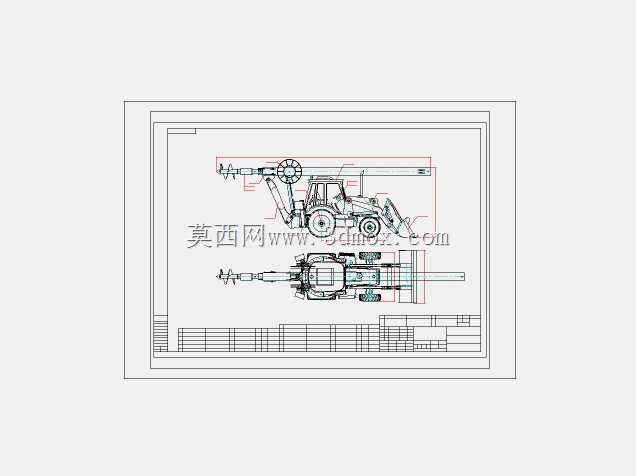

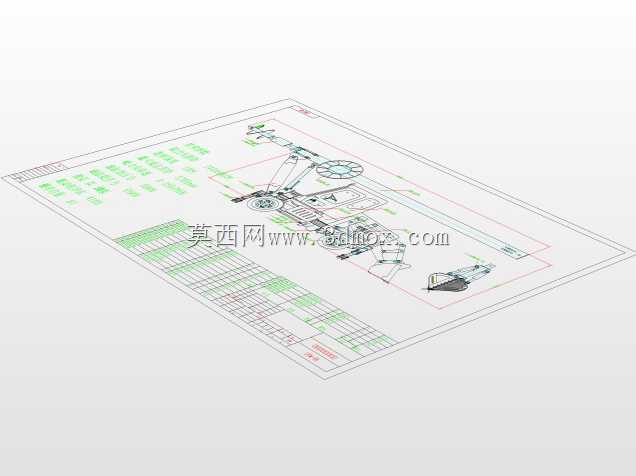

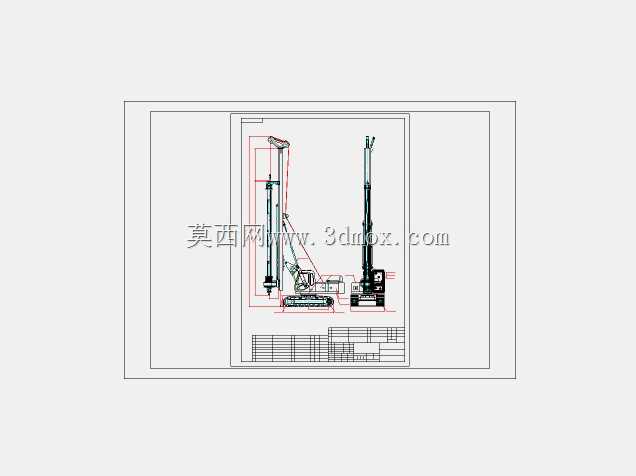

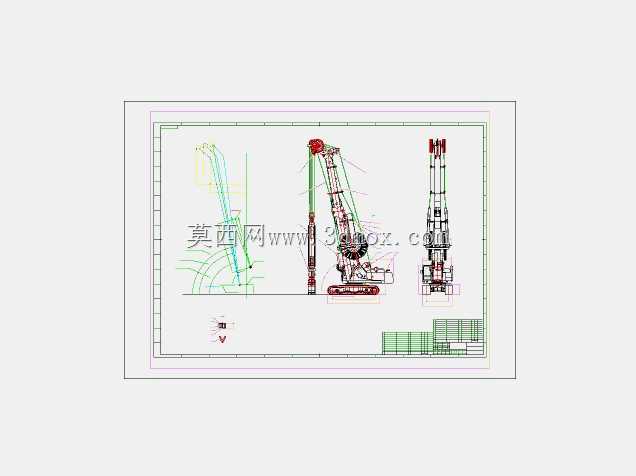

履带式旋挖钻机工程作业设备结构设计

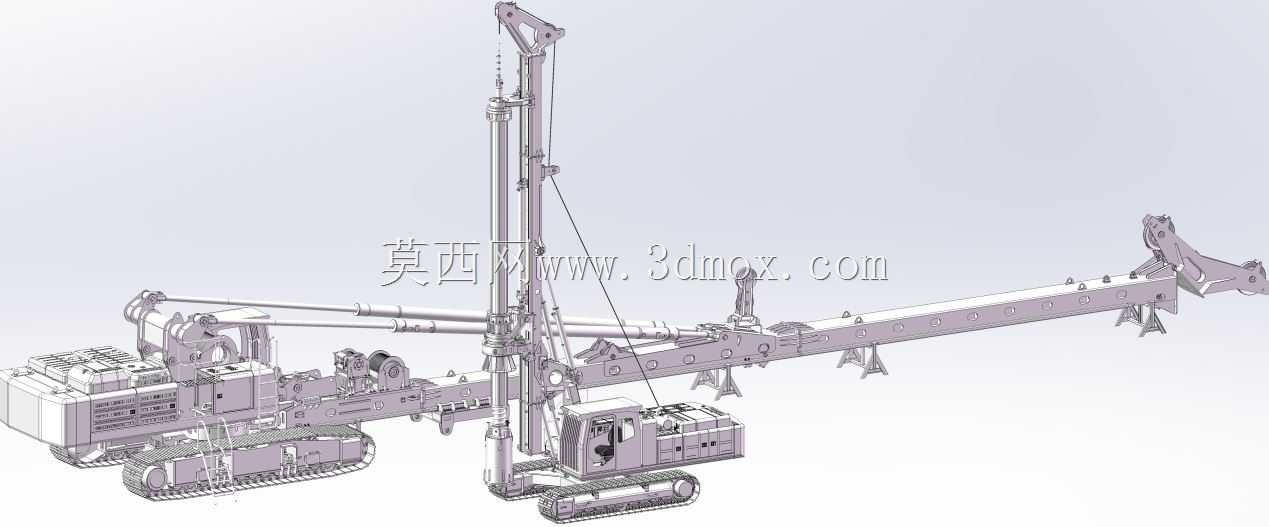

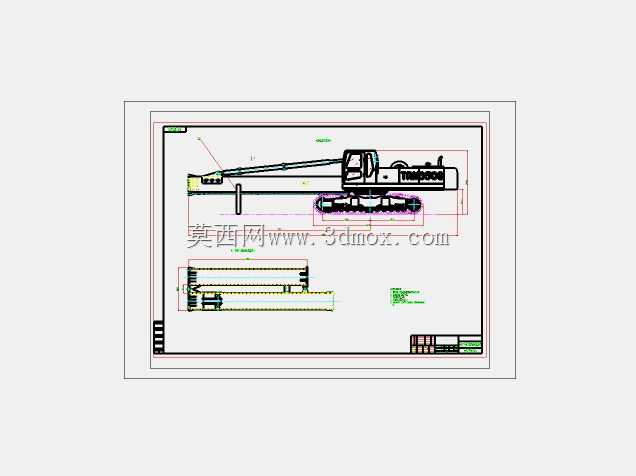

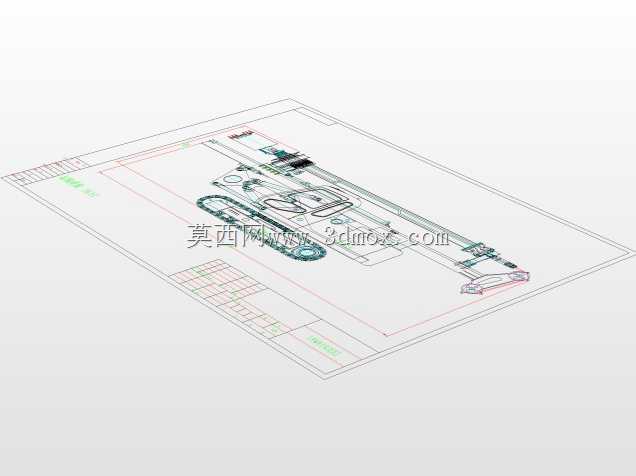

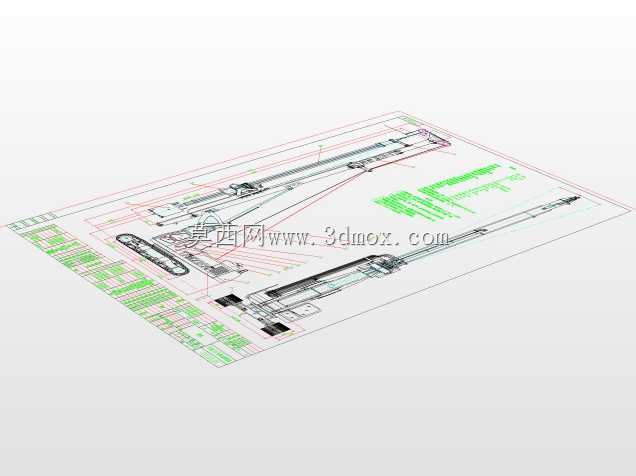

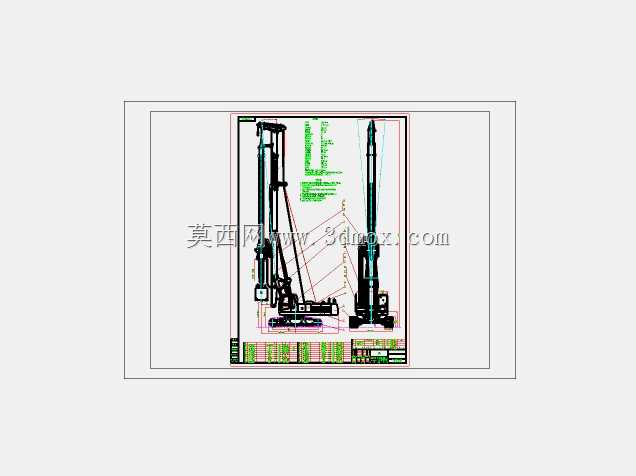

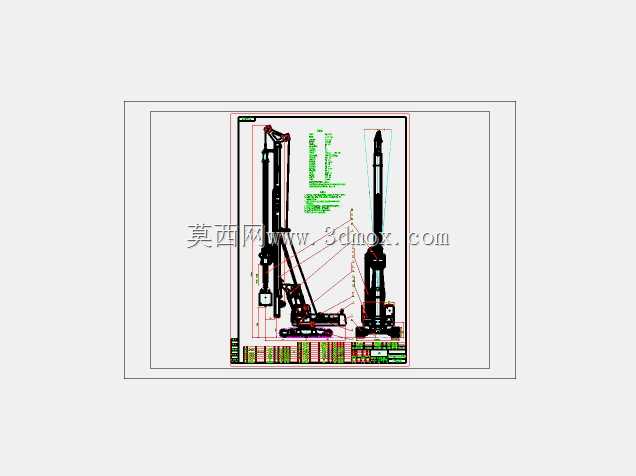

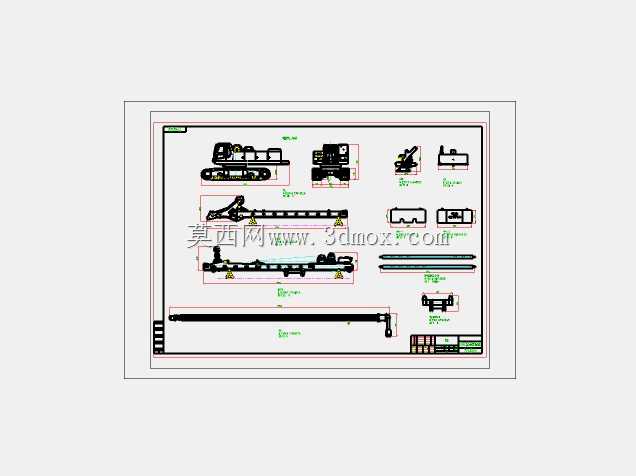

这款履带式旋挖钻机主要面向建筑桩基施工、桥梁地基作业、城市轨道交通建设、大型厂房基础施工等场景，是桩工领域完成大直径深孔钻进作业的核心设备，可适配黏土、砂层、风化岩层等多种复杂地质条件，能高效完成灌注桩、抗滑桩、支护桩等不同类型桩孔的成孔作业，相比传统循环钻机作业效率提升数倍，同时具备成孔质量稳定、孔壁扰动小、泥浆排放量低的优势，适配城市核心区施工的环保要求。设备整体采用履带式行走底盘设计，接地比压小，可在松软泥泞的施工场地平稳移动，无需额外铺设临时作业便道，底盘配备可伸缩式液压支腿，作业时可向外展开形成稳定支撑框架，抵消钻进过程中产生的倾覆力矩，保障大深度钻进时的整机稳定性，支腿末端配备可调式支撑盘，可根据场地平整度单独调整各支腿高度，快速完成整机调平。设备的钻桅采用分段式箱型结构设计，具备足够的抗弯抗扭刚度，可根据钻孔深度需求调整桅杆倾角与伸出长度，配合变幅机构可实现钻桅的多角度调整，既可以完成垂直桩孔作业，也能适配斜桩施工需求，钻桅上布置的随动架可沿导轨平稳滑动，为钻杆提供全程导向支撑，避免长钻杆钻进时出现偏摆晃孔问题。动力头采用大扭矩液压驱动设计，可根据不同地质条件自动调整输出转速与扭矩，配合加压油缸可实现钻具的快速钻进与提升，钻杆采用多节伸缩式结构，收缩状态下整机运输尺寸紧凑，满足公路运输的限高限宽要求，展开后可覆盖数十米的钻孔深度需求，无需额外接长钻杆即可完成常规深度桩孔作业。设备的上车部分集成了动力系统、液压控制系统、操作驾驶室，驾驶室采用隔振降噪设计，配备全景视野车窗，操作人员可清晰观察孔位作业状态与周边场地情况，液压系统采用负载敏感控制方案，可根据作业负载自动匹配液压油流量，降低无效能耗，各执行机构的动作响应平顺，可实现钻具下放、钻进、回转、卸土等动作的流畅衔接。整机布局充分考虑了日常维护便利性，动力舱采用大角度开启式舱门，滤芯、阀组、管路接头等易维护部件均布置在易于触及的位置，可大幅缩短日常保养与故障排查的时间，履带架与主机架之间采用高强度螺栓连接，可根据运输需求快速拆解分体，满足不同转运条件下的拆装要求。
