印刷包装生产线自动送纸机构

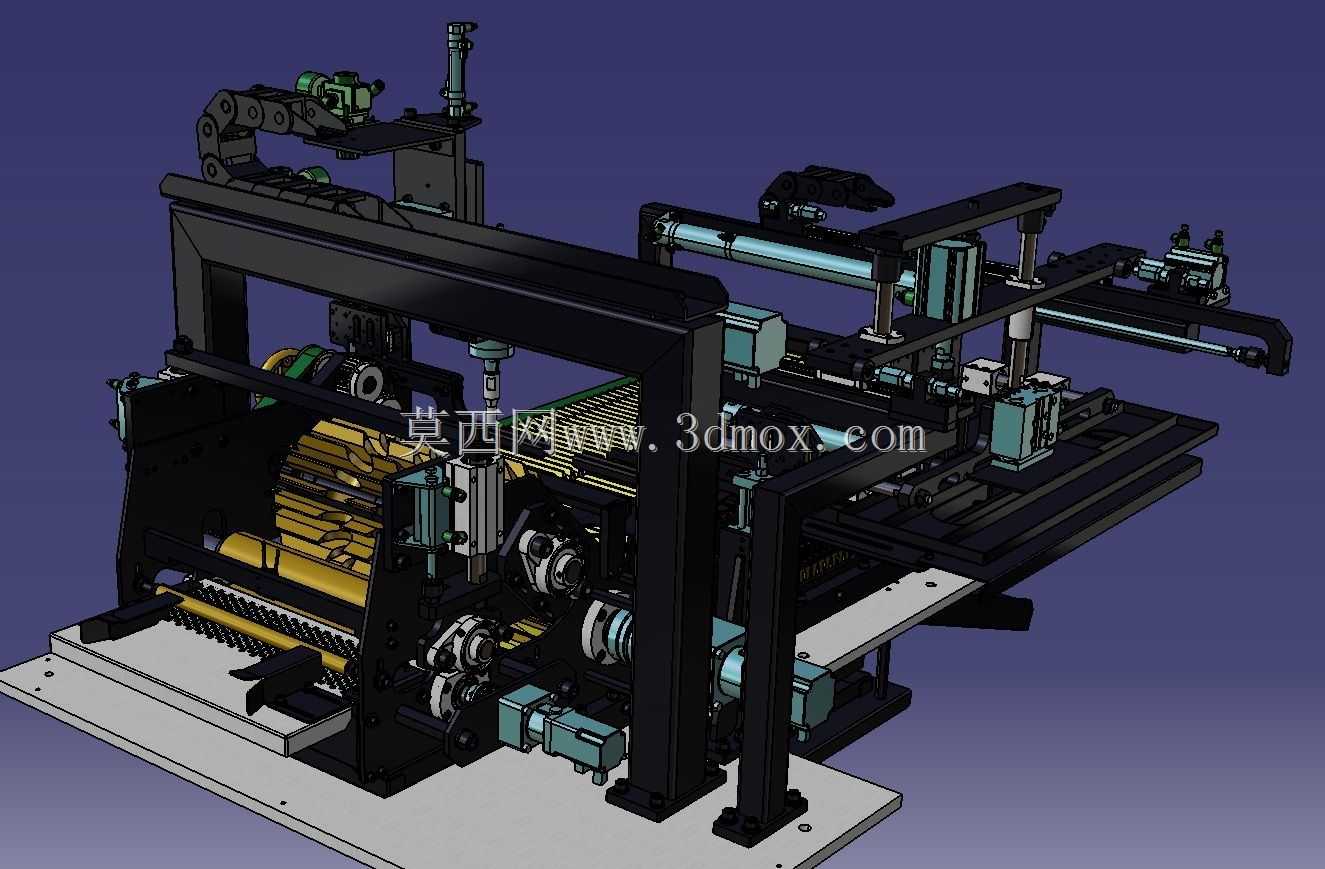

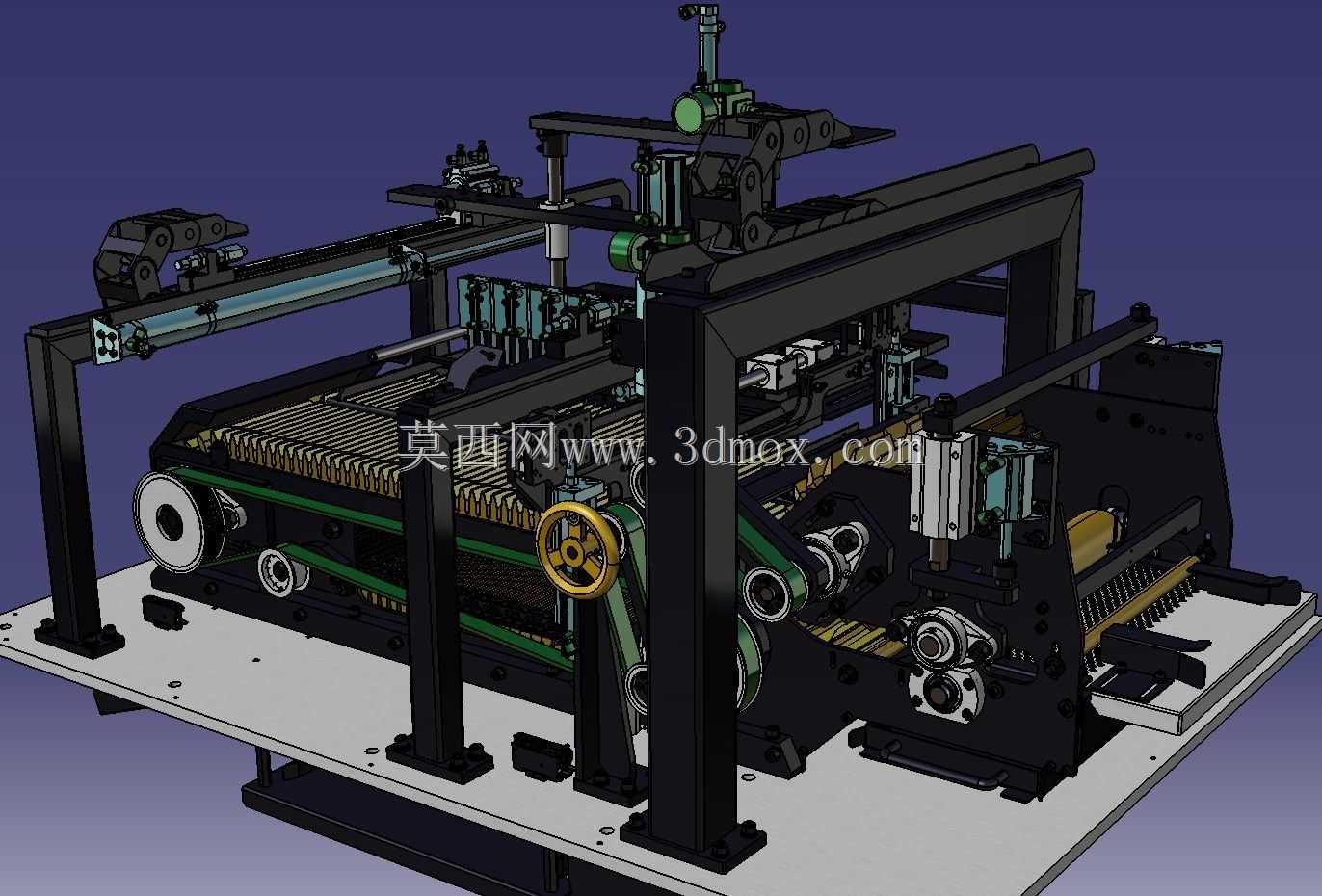

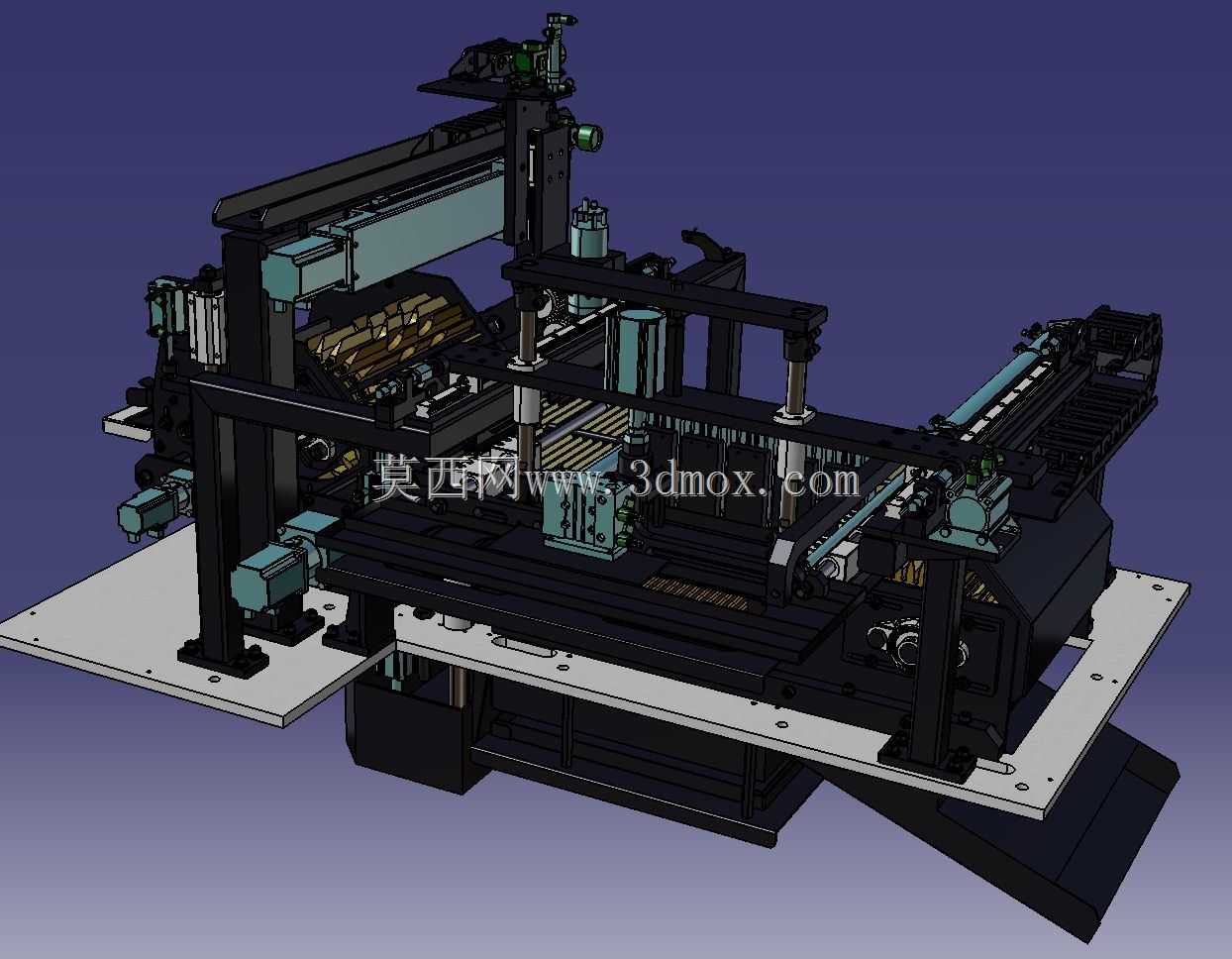

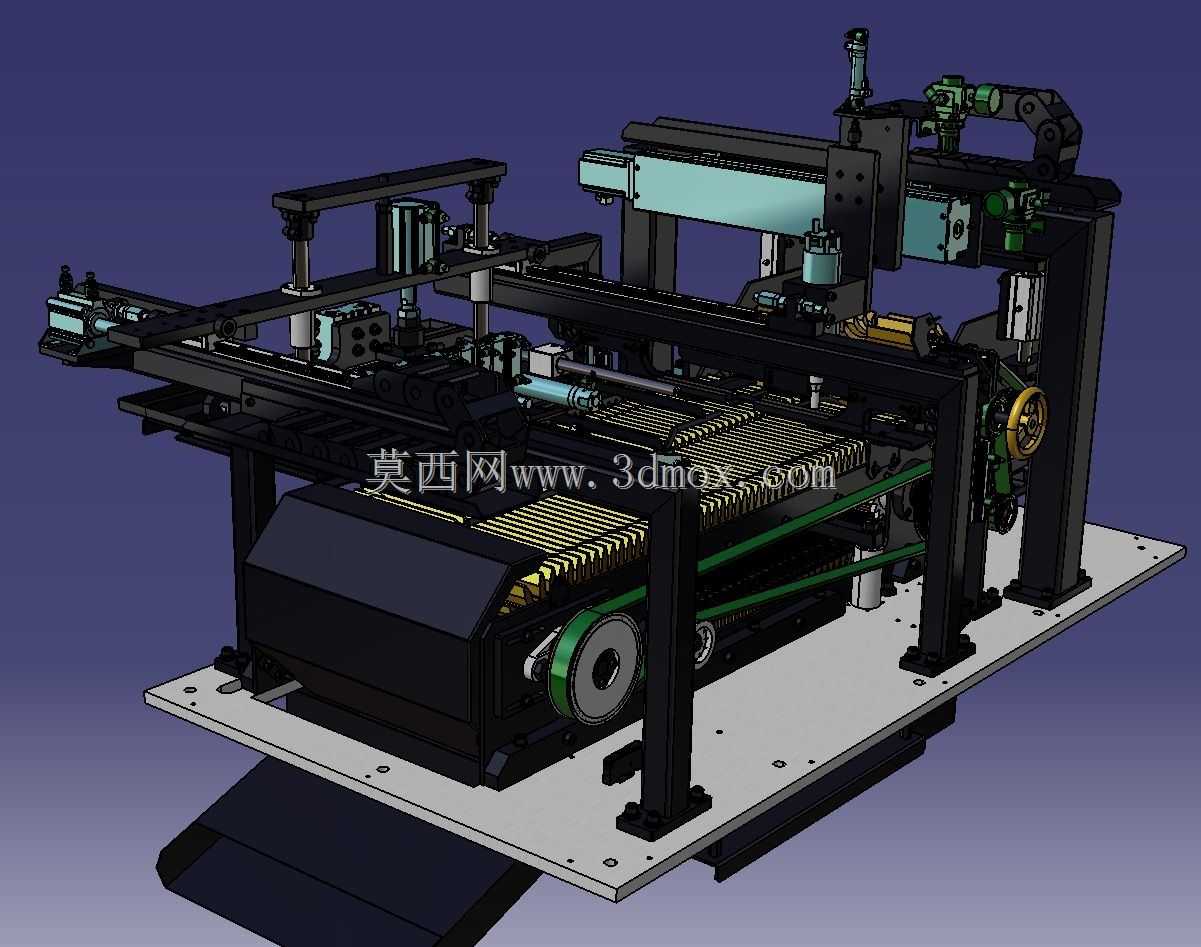

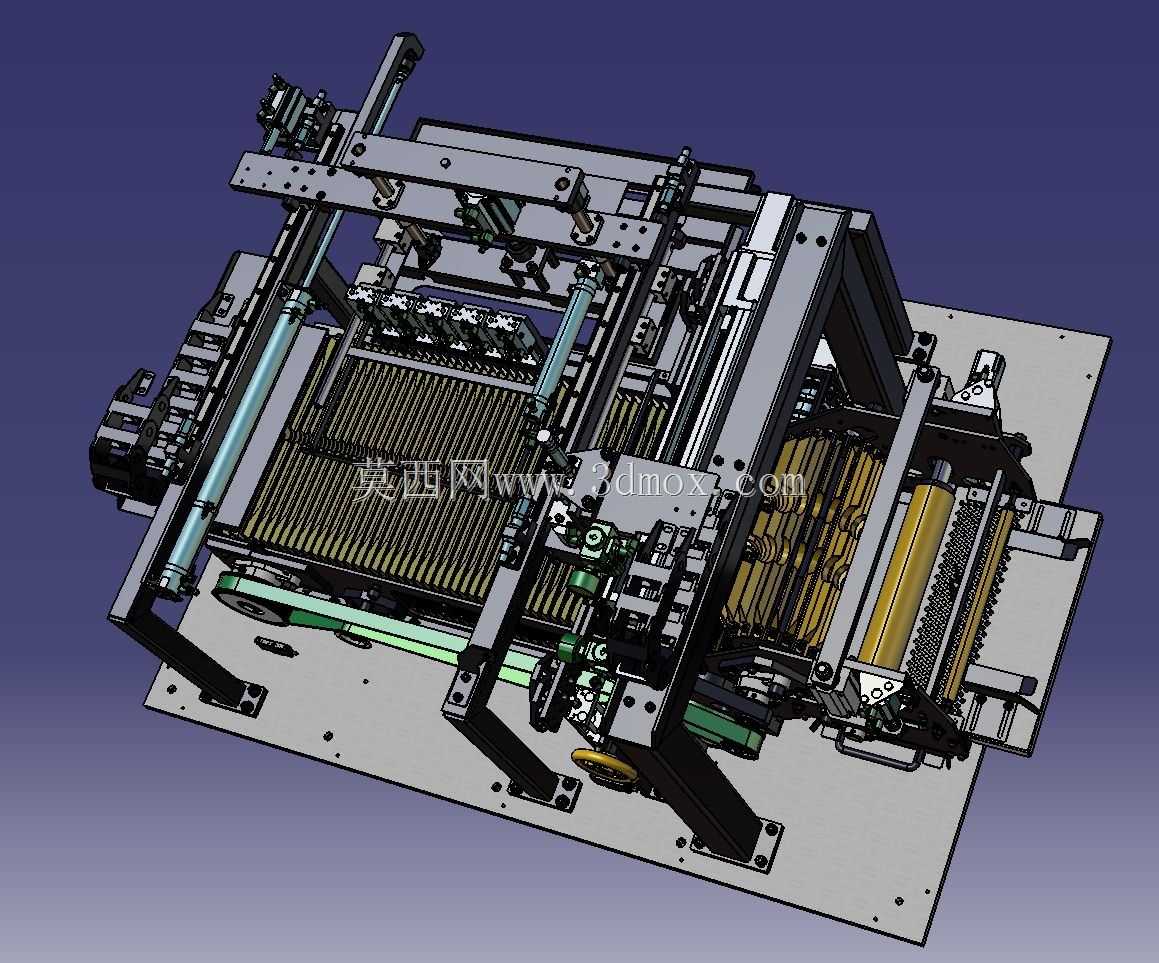

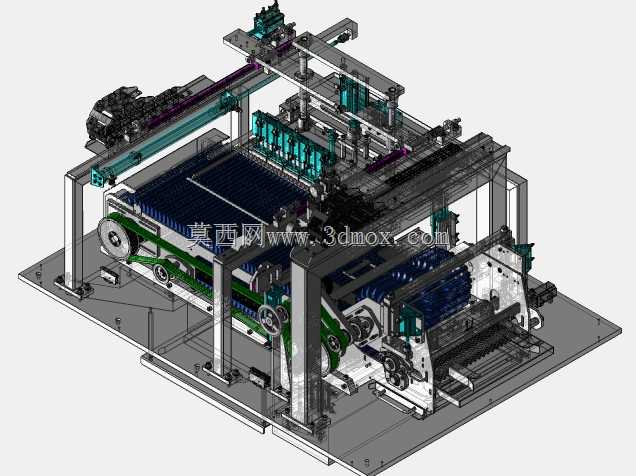

该送纸机构主要应用于印刷、包装加工生产场景，作为平张印刷机、覆膜机、模切机、糊盒机等印后加工设备的前端配套单元，承担单张纸张、薄型纸板的自动分离、输送与对位供料职能，可替代传统人工上料作业，大幅提升连续生产的供料稳定性与作业效率，适配印刷包装车间的高速连续生产节拍，有效降低人工上料的劳动强度与对位误差。设备整体采用框架式龙门结构布局，以加厚金属安装底板作为整机承载基准，所有功能模组均集成安装于底板之上，安装时可直接通过底板预留的固定孔位与下游主机进料端完成对接，安装边界清晰，无需额外搭建复杂支撑结构，适配多数常规幅面的平张加工设备进料口尺寸，可兼容不同厚度的铜版纸、白卡纸、瓦楞原纸等常见印刷包装用纸。功能层面，设备集成了纸张堆叠承载、单张分离、真空吸附、同步输送、横向对位多项功能，底部的堆叠平台可承载整叠待加工纸张，通过侧部的分纸机构配合真空吸附组件，可将堆叠纸张逐张分离，避免双张、多张输送的故障问题；分离后的单张纸张通过下方的同步带输送组向前传输，输送过程中通过侧规与前挡规组件完成纸张的位置校准，确保输送至下游设备的纸张位置精度满足加工要求；上部的龙门架搭载可调节压纸机构，可根据纸张厚度调整压合力度，避免输送过程中纸张偏移、飘起，适配不同克重的薄型物料输送需求。设计思路上，整机采用模块化设计逻辑，各功能单元可独立拆装调整，分纸组件、输送辊组、对位机构均预留了调节行程，可根据加工纸张的幅面、厚度快速调整工作参数，无需更换核心零部件即可适配多规格物料的生产需求；传动部分采用同步带配合精密导轨的传动方案，运行噪音低、传动精度稳定，长期运行无明显传动间隙，可保障长时间连续生产的输送精度；气路与线路均采用内置式排布，沿型材框架内部走线布管，避免生产过程中纸屑、粉尘进入管线造成故障，同时也减少了外露管线带来的安全隐患，整体结构紧凑，占用车间空间较小，维护保养时可快速打开侧部护板对各传动部件进行润滑、检修，日常运维难度低。
