AOI芯片托盘双面检测分拣设备

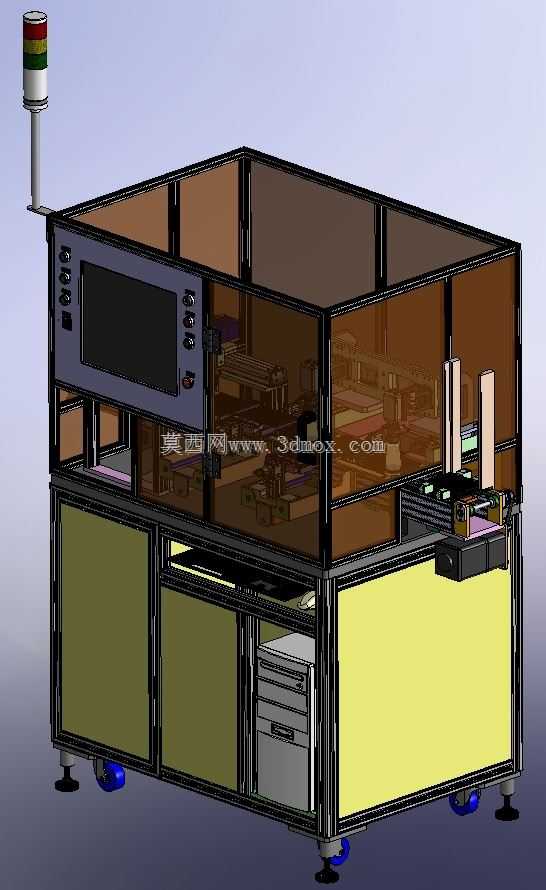

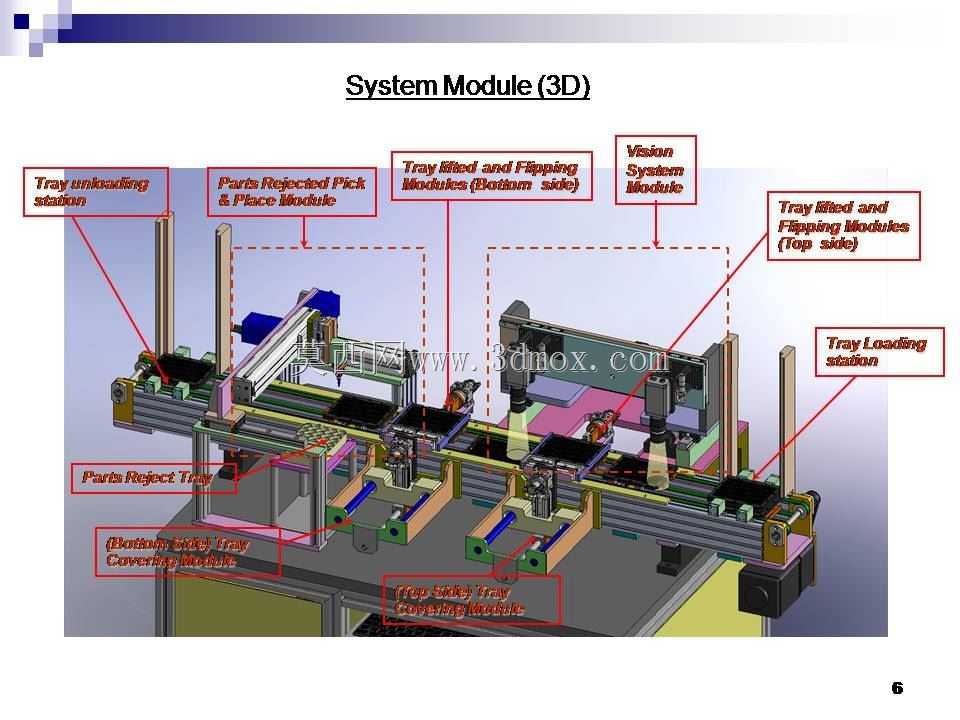

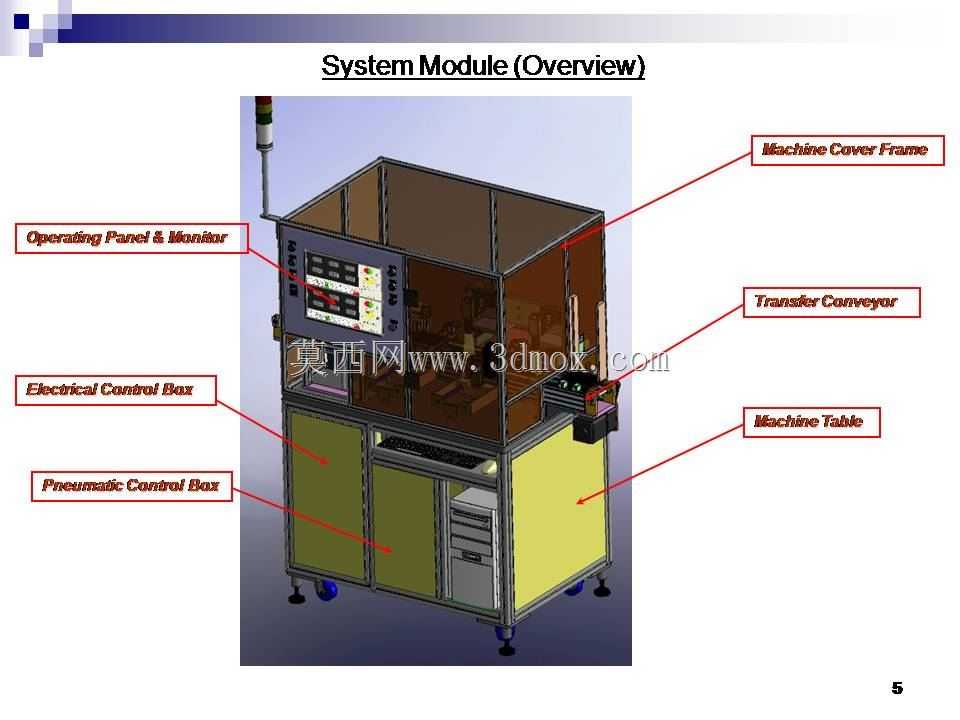

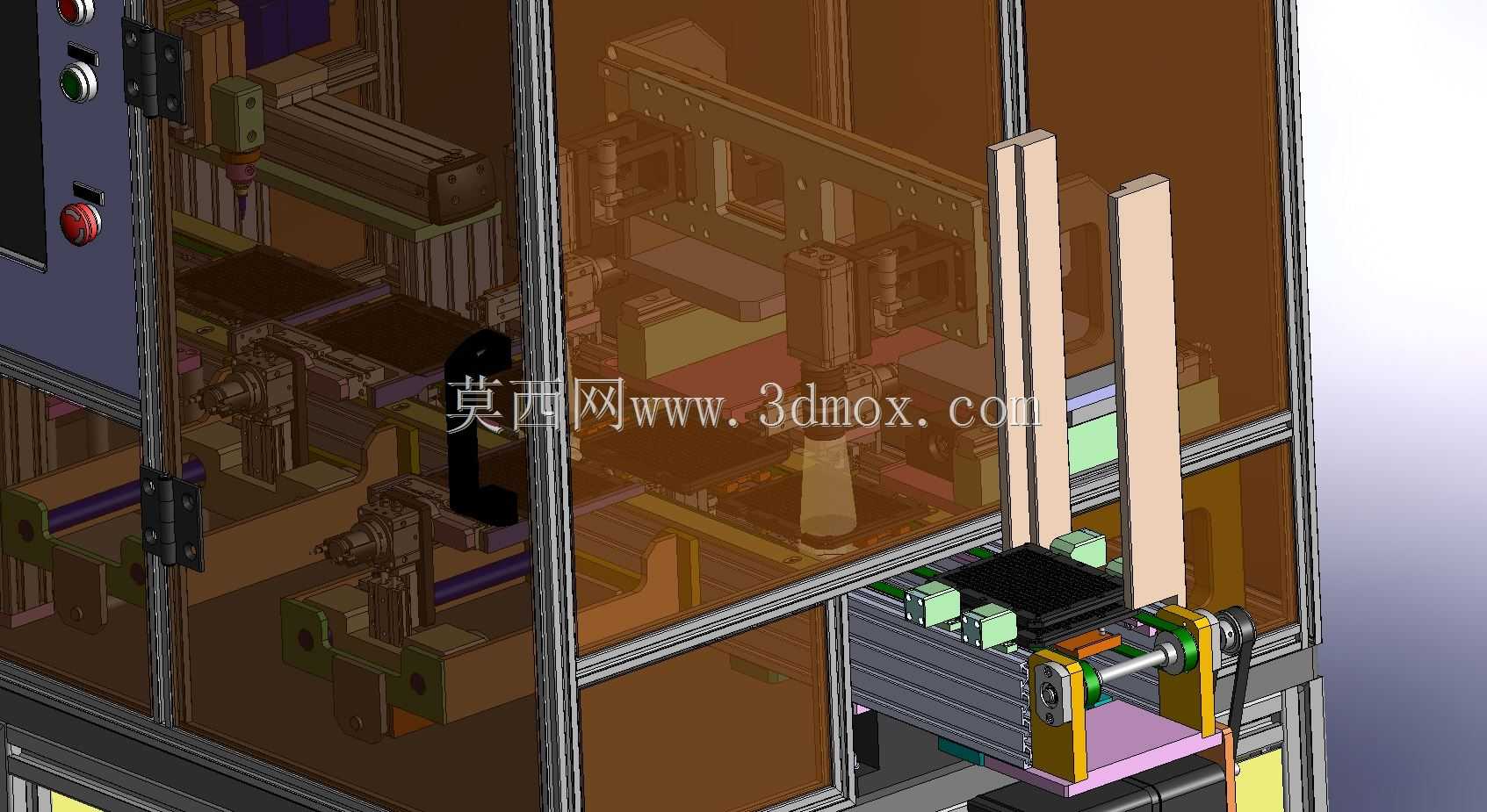

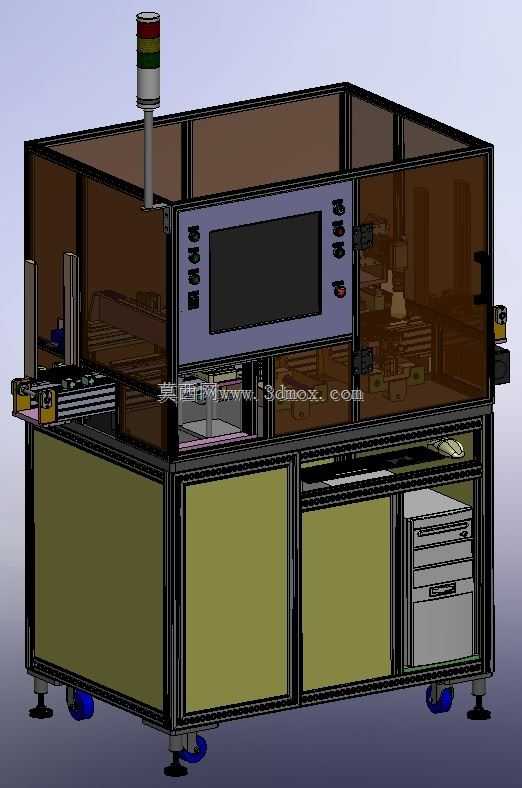

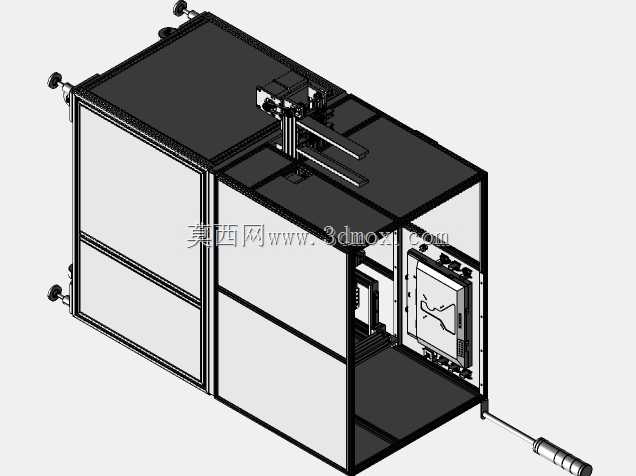

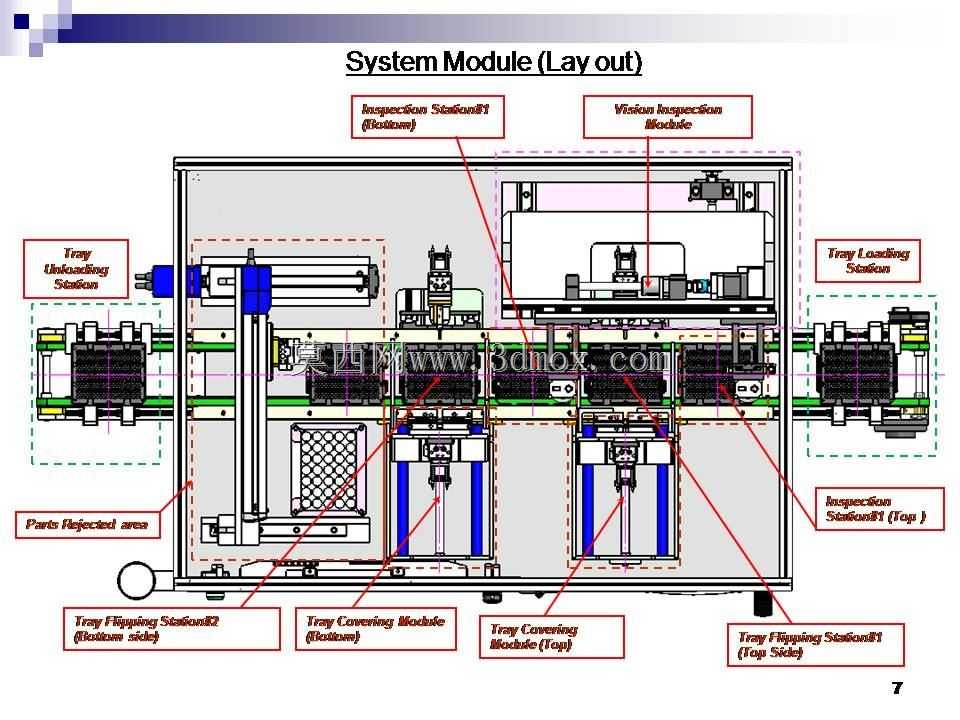

该设备主要面向半导体后道封装测试环节的芯片托盘来料检测场景，适配电子制造车间SMT产线前段的芯片上料前质检工序，可对接自动上下料接驳台，嵌入现有芯片封装产线完成在线全检作业，替代传统人工目检工位，解决人工检测效率低、漏检率高、长时间作业视觉疲劳导致的不良品流出问题，适配常规尺寸的JEDEC标准芯片托盘，可兼容多种封装规格的芯片载具检测需求。设备核心用途为完成在制品芯片托盘的顶面与底面双面同步检测，可识别托盘内芯片的缺件、偏移、引脚变形、表面沾污、方向错放等常见缺陷，同时集成不良品回收收纳结构，检测完成后自动将存在缺陷的托盘及对应故障零件分拣至回收箱内，合格托盘则直接输送至下一工序，实现检测分拣全流程无人化作业。功能设计上，设备顶部配置三色状态警示灯，可实时反馈设备运行、待机、故障三种工作状态，正面设置人机交互触控屏与实体操作按键，方便操作人员进行参数设置、检测程序切换与异常复位操作；检测腔体采用茶色半透明防护门设计，既可以阻隔内部视觉检测光源对外界的干扰，也方便运维人员直观观察内部运行状态，底部配置带锁止功能的可调脚轮与支撑脚杯，兼顾设备移动转产的便利性与运行时的稳定性，柜体下部设置电气安装腔与工具抽屉，方便电气元件排布与日常运维工具存放。整体设计采用铝型材搭建主体框架，在保证结构强度的同时控制设备整体自重，外形采用规整的长方体布局，安装边界预留了接驳台对接空间与维护操作空间，设备侧面预留电气接口与气源接口位置，可快速完成产线对接安装，内部检测工位采用上下双组视觉模组布局，无需翻转托盘即可完成双面检测，有效缩减设备整体占地面积，缩短单托盘检测节拍，适配产线高速生产的检测节拍需求。
