壁挂式悬臂起重吊装设备结构设计

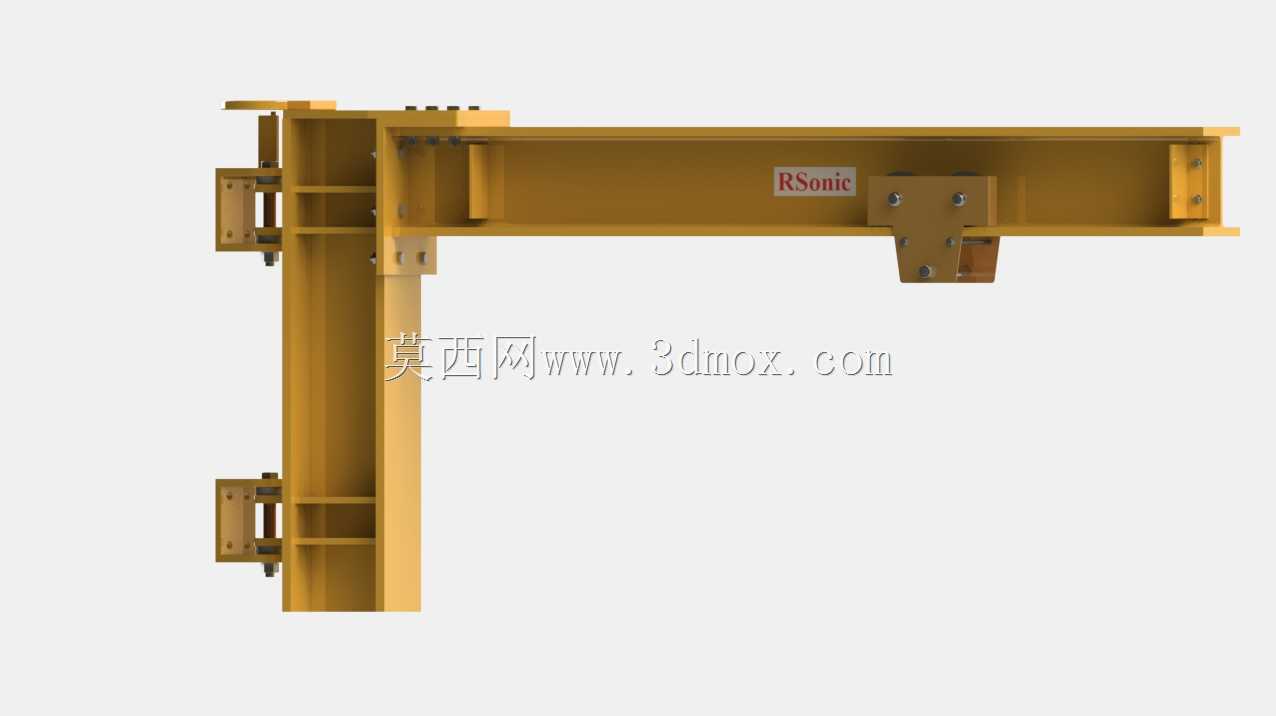

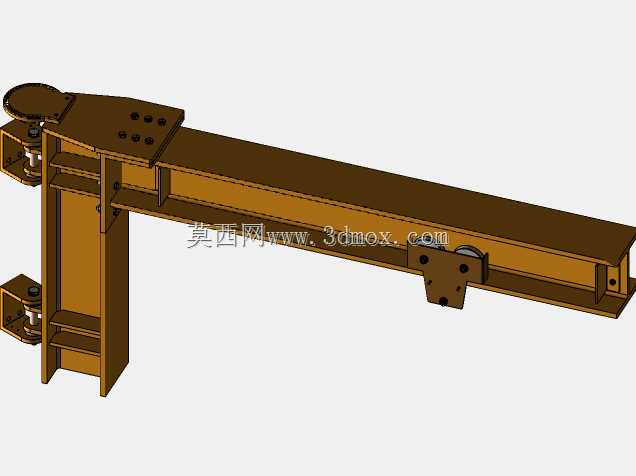

这款壁挂式悬臂起重设备，主要面向车间内部工位定点物料转运、轻型工件上下料、设备检修部件吊装等场景设计，尤其适配生产区域地面空间紧张、无法布置落地式起重设备的作业环境，可固定在厂房承重立柱、混凝土墙体等刚性竖向结构上，覆盖以安装点为圆心、悬臂长度为半径的扇形作业区域，完成该范围内的重物垂直起升与水平回转移动，替代人工搬运重型工件，降低一线作业人员的劳动强度，规避人工抬运重型零件过程中的磕碰、砸伤风险，提升工位间物料周转的作业效率。设备整体采用壁挂侧装结构，无需占用地面作业面积，不会对车间内部的物流通道、工位排布造成额外干扰，适配厂房内部狭窄作业区间的起重需求。主体承载结构分为竖向安装支座与横向悬臂梁两大核心部分，竖向支座通过多组高强度连接螺栓与墙面或立柱锁紧固定，支座上设置多道加强筋板分散承载应力，避免长期受载后出现结构变形；横向悬臂梁采用箱型截面钢结构设计，在保证整体抗弯抗扭强度的同时控制结构自重，梁体上配套可沿悬臂长度方向滑移的电动葫芦行走小车，可实现起吊重物沿悬臂横向的位置调整，悬臂整体可绕竖向支座的回转轴心完成水平方向回转，作业覆盖范围灵活可调。设计过程中重点考量了安装边界与承载匹配性，竖向安装座的连接孔位按照常规工业厂房混凝土立柱、钢结构立柱的通用安装尺寸排布，适配市面多数厂房的现有结构条件，无需对原有建筑结构做大规模改造即可完成安装；悬臂的伸出长度结合工位常见作业半径设置，既保证足够的作业覆盖范围，也避免悬臂过长导致端部下挠量超标，影响起吊作业的稳定性；行走小车的运行轨道与悬臂梁采用一体化设计，运行过程中无卡滞、跑偏问题，起吊作业时整体结构受力传递路径清晰，载荷通过悬臂梁传递至竖向支座，再均匀分散到固定的建筑结构上，保证长期重载作业下的结构可靠性。设备的各连接部位均采用防松紧固件设计，回转部位设置耐磨衬套降低长期回转磨损，延长设备整体使用寿命，整体涂装采用工业设备常用的防锈漆面，可适配车间内多粉尘、少量油污的常规作业环境，日常维护仅需定期检查连接螺栓紧固状态、回转部位润滑情况即可，运维成本较低，能够稳定满足轻型工位的常态化起重吊装需求。
