双轴十字铰接式万向联轴器结构

　　该万向联轴器采用双轴端搭配中部十字铰接的结构形式，核心作用是在两根存在轴线偏角、径向错位的传动轴之间，稳定传递旋转转矩，补偿轴系安装误差与运行过程中产生的相对位移，避免刚性连接带来的轴端附加弯矩、轴承过载、轴件扭断等故障。

　　从实际应用场景来看，这类联轴器广泛布置在各类需要变角度传动的工业设备轴系中：比如输送线的分段驱动端，当两段传动轴受机架装配公差影响无法保持严格同轴时，铰接结构可在允许偏角范围内持续传递动力；工装夹具的旋转动力输出端，当执行端需要随工位调整小幅摆动时，联轴器可适配动力轴与工作轴之间的角度变化；小型机床的进给传动链、非标自动化设备的动力转接部位、农用机械的行走动力传递路径中，这类结构也十分常见，尤其适合安装空间紧凑、轴系对中精度难以保证的传动场景，无需额外加装复杂的对中调整机构即可完成动力衔接。

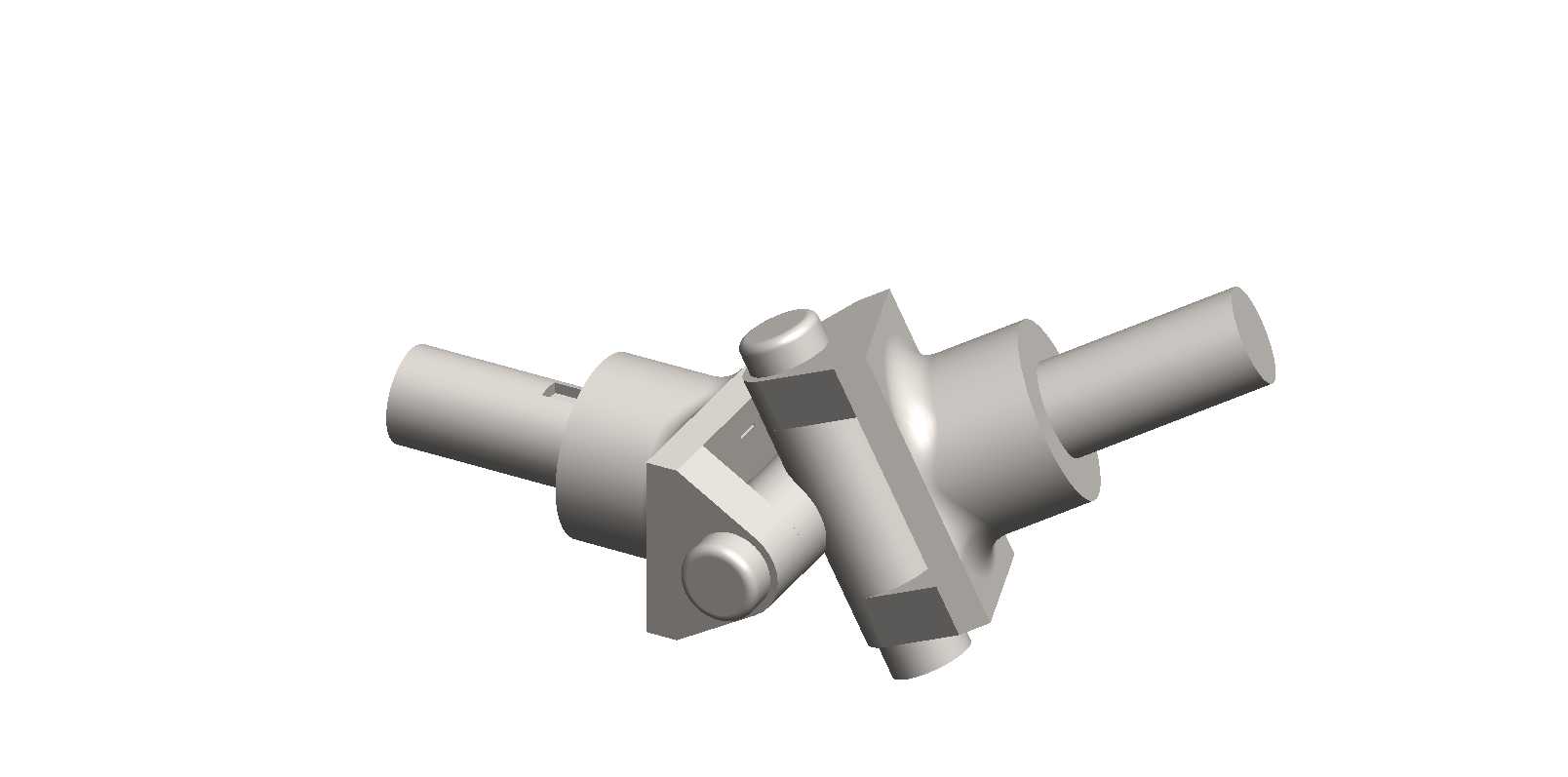

　　结构设计上，两侧伸出的圆柱轴段为动力接入与输出端，轴段可根据配套设备的轴孔形式，设计为光轴配合键连接、扁位锁紧或者轴端螺纹锁紧的形式，保证转矩传递过程中轴与联轴器之间不出现相对打滑。中部的十字铰接组件是核心功能单元，两组互相垂直的铰接回转副分别对接两侧轴端的叉形架，十字轴的四个轴颈分别嵌入两侧叉架的配合孔内，每个回转副都可独立绕自身轴颈转动，两个方向的转动自由度叠加后，即可实现输入轴与输出轴之间在空间任意方向的小角度偏摆补偿。模型中铰接部位的圆形端盖为轴颈的轴向限位结构，既可以防止十字轴在运转过程中从叉架孔内脱出，也可预留润滑脂的加注空间，端盖与叉架之间可采用过盈压装或者螺钉锁紧的方式固定，日常维护时可拆开端盖检查铰接面的磨损情况。

　　外形与安装边界方面，该联轴器整体沿轴向对称布置，两侧轴段的直径、伸出长度可根据配套轴系的转矩需求匹配，中部铰接主体的最大径向轮廓尺寸决定了安装时所需的径向避让空间，在布局设备机架时，需要在联轴器外围预留足够的偏摆活动余量，避免联轴器运转偏摆时与周边护罩、机架梁体发生运动干涉。轴向安装尺寸以两侧轴端的配合长度为基准，安装时先将输入轴、输出轴分别插入对应轴孔，锁紧周向固定件后，再手动盘动轴系检查铰接部位的转动灵活性，确认无卡滞、无异常旷量后即可完成装配。设计过程中需要重点校核十字轴轴颈的接触强度与叉架的抗弯刚度：当传递额定转矩时，十字轴四个轴颈会承受周期性的交变接触应力，若轴颈直径过小、配合面硬度不足，长期运转后容易出现压痕、磨损松旷；叉架的悬臂厚度若设计过薄，承受转矩时会产生过大的弹性变形，导致铰接间隙变大、传动平稳性下降。同时铰接副的配合间隙需要控制在合理范围，间隙过大会导致传动换向时产生冲击噪声，间隙过小则会在轴系出现热胀冷缩时出现转动卡滞。该结构相比刚性套筒联轴器，最突出的特性就是无需两根传动轴保持严格同轴，可同时补偿角向偏差与少量径向偏移，降低轴系的安装对中难度，也能在设备运行出现振动时缓冲部分冲击，保护后端的驱动电机与传动零件不被附加载荷损坏。
