剖分式带座滑动轴承支座结构设计

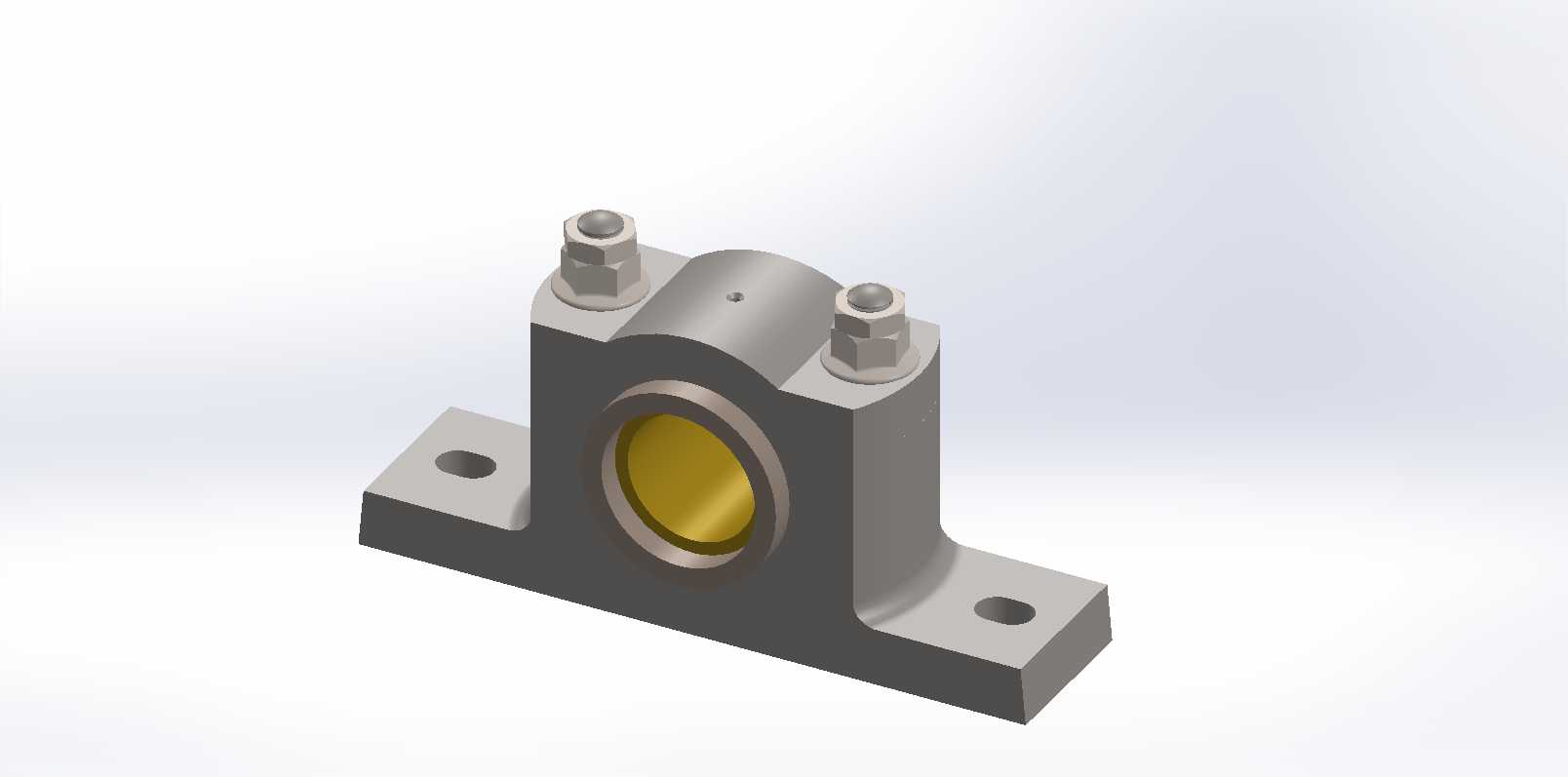

　　这套剖分式轴承支座在常规输送线、中小型搅拌设备、低速重载传动辊组以及非标自动化生产线的轴系布局里十分常见，主要承担旋转轴的径向承载与轴向限位作用，区别于整体式轴套结构，上下对开的座体设计可以在不拆卸轴端联轴器、链轮或者带轮的情况下，直接拆开上盖完成轴瓦检查、间隙调整和润滑维护，现场检修效率要高出不少。从结构细节来看，底座采用两侧延展的安装耳板布局，耳板上预留沉头安装孔，装配时可以通过地脚螺栓或者内六角螺钉将整个支座固定在设备机架的安装基准面上，耳板与座身之间做了加厚过渡圆角，避免承载时在根部出现应力集中；座体中间的容纳腔为半圆配合面，内嵌黄铜材质的轴瓦，轴瓦内孔直接和转轴轴颈配合，铜瓦的减摩特性能够在低速、

　　间歇运转或者润滑条件一般的工况下降低轴颈磨损，即便长期运行出现磨损，也可以单独更换轴瓦而不用报废整个支座，后期维护成本更低。上盖和底座之间通过两根贯穿的螺栓配合锁紧螺母实现压紧，螺栓布置在轴承孔两侧的对称位置，拧紧时可以让上下座体的结合面均匀贴合，保证轴瓦的抱合圆度，螺母下方预留平垫承压面，防止预紧时压坏座体顶面；上盖顶面加工有细小的注油孔，可直通内部轴瓦配合面，运维时可以定期加注润滑脂，在摩擦面之间形成油膜，降低运转温升。做三维结构设计时，首先要锁定核心安装边界：轴瓦内孔直径需要和配套转轴的轴颈尺寸匹配，轴瓦的有效宽度要结合径向载荷大小核算，比压不能超过铜合金材料的许用值；底座两个安装孔的中心距、孔位到底座底面的高度、

　　轴承中心到底座安装面的中心高是整机布局的关键尺寸，中心高直接决定转轴的轴线标高，和配套传动件的啮合、带传动张紧布局直接相关，建模时需要优先和整机机架的安装面坐标对齐。座体的侧壁厚度不能只按外观拉伸生成，要结合承载工况校核：轴承孔下方的承载区是受力核心，壁厚要适当加厚，两侧安装耳板的厚度要满足螺栓预紧和倾覆力矩下的强度要求，耳板上的安装孔孔径要比配套螺栓大1到2毫米，补偿现场安装时的孔位偏差；上下座体的结合面需要预留合理的配合余量，实际加工中结合面之间通常会配置调整垫片，通过改变垫片总厚度来微调轴瓦和轴颈的配合间隙，建模时可以把垫片作为独立零件留存，方便后续出工程图时标注垫片组的厚度范围。螺栓连接位的设计要留出足够的扳手空间，

　　螺母的外接圆和座体侧壁、上盖凸台之间要预留操作间隙，避免现场装配时套筒或者开口扳手无法就位；注油孔的位置要避开螺栓锁紧路径，同时要保证油道能够延伸到轴瓦的承载区，不能出现油道偏移导致润滑脂无法到达摩擦面的问题。在生产线布局阶段，这类支座通常成对使用，分别支撑转轴的两个轴颈，两个支座的轴承孔同轴度需要在安装时通过底座垫片调整来保证，如果同轴度偏差过大，会造成轴瓦偏磨、转轴运转卡滞甚至断轴风险；三维建模时可以先完成单个支座的全参数化建模，把中心高、安装孔距、轴瓦内径、螺栓规格都设置为可调参数，后续同系列不同轴径的支座只需要修改参数就能快速衍生，不用重复绘制基础结构。外形层面，座体所有外露棱边都做了小倒角处理，既避免铸造或者机加工过程中出现锐边毛刺，也能减少装配时的磕碰划伤；底座底面为完整的平面加工基准，安装时可以和机架的加工面紧密贴合，避免出现点接触导致支座受载后晃动。针对粉尘较多的输送工况，还可以在轴承孔两端拓展密封槽结构，加装毡圈或者油封阻挡外部粉尘进入轴瓦配合面，延长润滑脂的使用寿命；在有冲击载荷的工况下，座体材质可选铸铁件，利用铸铁的减振特性吸收轴系运转的振动，铜轴瓦也能在短时缺油的情况下避免轴颈直接拉伤，整套结构没有复杂的精密零件，加工和备件采购都很便利，非常适合中小型通用传动设备的轴系支撑场景。
