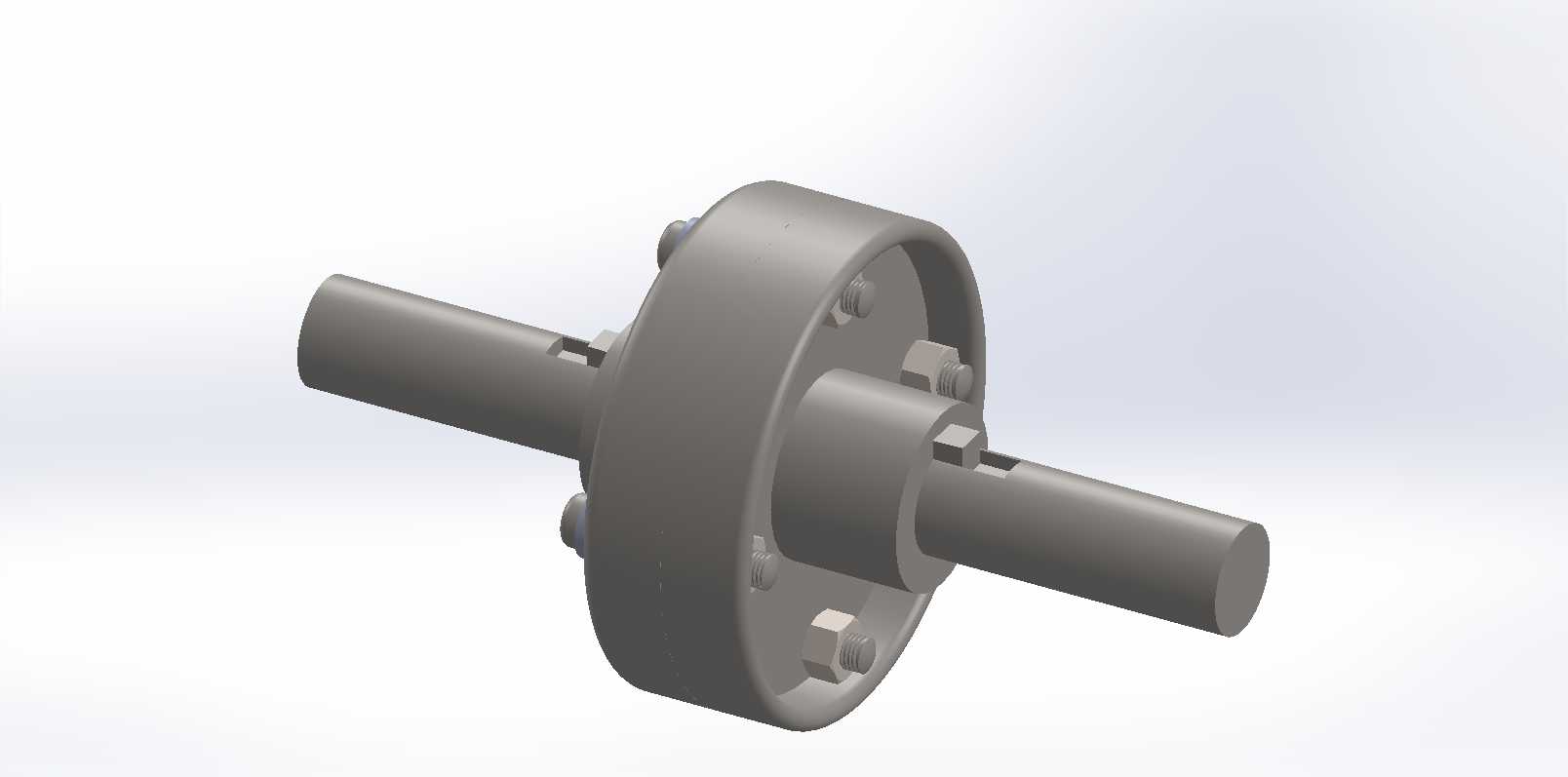

该模型呈现的是一种用于两根轴之间传递转矩的法兰式联轴器,核心结构由两侧法兰盘、中间套筒、周向销接件以及两端伸出轴段组成。它常见于输送设备、搅拌装置、小型减速机输出端、风机传动组和通用机械轴系中,尤其适合需要在有限轴向空间内完成轴间连接,并希望通过销件承担剪切传力的场合。
从实际用途看,这类联轴器的主要任务是把主动轴的旋转运动稳定传递到从动轴,同时借助法兰端面和销接结构形成明确的传力路径。与单纯依靠摩擦夹紧的套筒连接相比,销件参与承载后,转矩传递更直接;与整体刚性法兰相比,套筒销接结构在装配、检修和局部更换方面更灵活。设备运行时,两侧轴段分别进入对应连接区域,法兰盘通过端面贴合保证同轴基准,周向布置的销件嵌入配合位置后,将旋转载荷由一侧传递至另一侧。
结构设计上,模型中外露的圆柱形轴段用于表现轴系接入关系,轴端与法兰、套筒之间形成连续的旋转构件。法兰盘外缘较厚,能够提供销件布置空间,也增强了端面连接刚度。盘体上可见多个沿圆周分布的连接位置,这些位置在工程中通常对应销、螺栓或锁紧元件,其数量和分布直径直接决定可传递转矩的裕度。中间套筒区域承担轴间过渡和径向定位作用,使两侧轴在装配后具有较一致的旋转中心。
建模时需要重点处理几处配合关系。首先是轴段与套筒或法兰孔之间的同轴约束,若轴线偏置,会在高速旋转时产生附加弯矩;其次是法兰端面的贴合关系,端面应作为轴向定位基准,避免装配后出现倾斜;再次是周向销件与孔位的对应关系,销孔中心圆直径、销件直径和有效受剪长度都应在模型中保持一致。对于结构设计人员而言,这些细节不仅影响外观,更决定后续工程图中标注尺寸链、公差配合和拆装顺序的合理性。
外形尺寸方面,该类零件的边界主要由法兰外径、法兰厚度、套筒长度、轴段直径和轴段伸出长度构成。法兰外径通常要大于销孔中心圆,以保证销孔外侧具有足够壁厚;法兰厚度需满足销件嵌入和端面承压要求;套筒长度则与轴头插入深度相关,过短会降低支承和定心效果,过长又会占用不必要的轴向空间。选型或改型时,应先确认被连接两轴的轴径、轴头长度、允许安装间距以及外围护罩或机架的避让范围,再反推法兰盘和套筒的外形边界。
安装边界上,需要预留法兰周向紧固件的操作空间。若销件或紧固件从盘侧装入,设备机架与法兰外圆之间应留出扳手或压装工具的活动距离;若轴向需要拆出轴段,则联轴器外侧不能被轴承座、带轮或壳体完全封闭。模型中两侧轴段呈直线贯通布置,说明其适用于轴线基本对中的传动系统。对于存在较大径向偏移或角向偏移的工况,不能仅依靠刚性法兰强行补偿,否则销件和轴端会承受异常交变载荷。
从受力思路看,转矩由轴段进入连接区后,通过键、销或形面配合传递到法兰盘,再由周向销接件完成两侧构件之间的载荷交换。销件主要承受剪切和挤压,因此销孔间距、销件材料热处理状态以及法兰局部厚度都是设计校核重点。法兰盘本体则要关注盘缘刚度和孔间削弱,尤其在多个销孔靠近外圆布置时,应避免孔桥区域过窄。套筒部分除了传递或支承载荷,还起到维持轴段对中的作用,其内孔与轴的配合等级会影响装配难易和运行平稳性。
在三维建模过程中,可先建立旋转轴线,再以回转方式生成轴段、套筒和法兰毛坯,随后按圆周阵列完成销孔及连接件。这样既能保证周向构件均布,也便于后续调整销孔数量和中心圆直径。装配模型中应保留轴段伸出关系,用于检查与轴承、机架、带轮或链轮等相邻部件的干涉。对于工程应用而言,该结构的价值不在于复杂外观,而在于传力路径清楚、加工装拆方便、轴向尺寸紧凑,适合作为中低速通用传动系统中的轴间连接部件。
