立式可调回转支承轴承支座结构

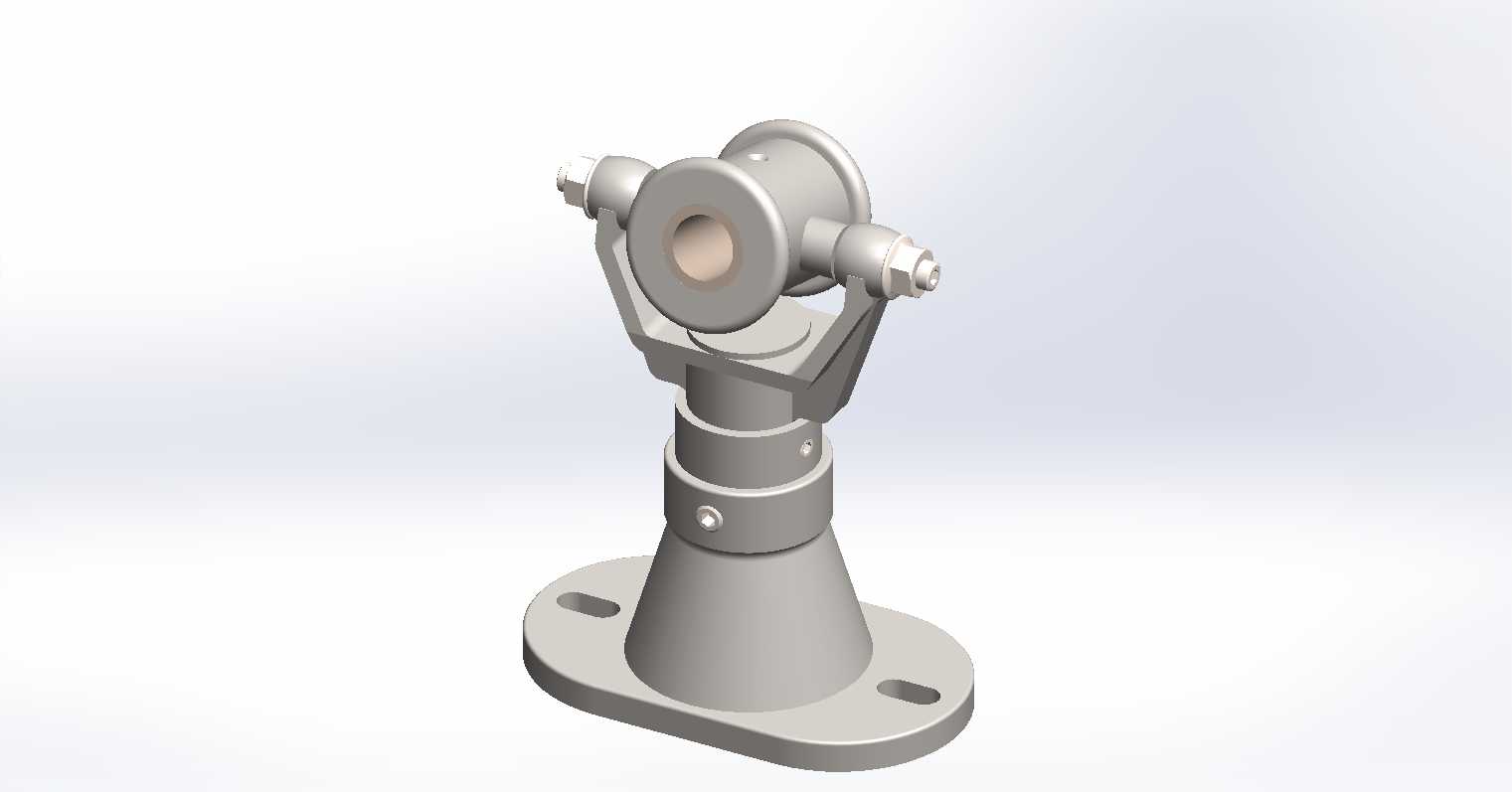

　　该结构属于小型回转支承与立式支撑座组合件，常见于需要在有限空间内完成角度调整、回转定位和载荷传递的设备中。实际使用时，下部锥形立柱通过底板固定在设备机架、工装台面或检测平台上，上部回转体承载工作部件，并借助两侧铰接轴实现俯仰方向的角度变化。此类结构并不追求大型转盘轴承的高承载能力，而更强调安装紧凑、调整方便、支撑刚性与转动灵活性之间的平衡。

　　从功能布置看，底部采用带两个长圆孔的法兰式底板，长圆孔方向为安装时提供一定的位置补偿量，可降低底座孔位与机架孔位之间的同轴度要求。底板上方过渡为锥形支撑段，锥面并非单纯造型处理，而是将上部铰接区域传来的弯矩逐步扩散到底板接触面，减少立柱根部的应力集中。锥形段上方设置多层圆柱套节，套节之间通过台阶面定位，侧面布置紧固螺钉，用于高度方向装配限位或调整后的锁紧。

　　上部工作头由叉形支架、圆筒形回转体和两侧横向轴头组成。圆筒内部可作为轴承安装腔，也可容纳衬套、定位套或待支撑轴件；两端伸出的轴头与叉架耳板形成铰接关系，使圆筒能够绕横向轴线摆动。轴头外侧带有螺母和锁紧结构，装配时可先调整铰接间隙，再通过紧固件锁定角度或保持转动阻尼。叉架与下方立柱之间保留回转配合关系，使上部工作头除俯仰外还具备绕竖直轴线旋转的可能，这种双自由度布置在焊接变位、轻型检测夹具、喷咀导向架、小型操作台和实验装置中较为常见。

　　设计思路上，模型将支撑、回转、铰接和锁紧功能集中在一个独立部件内。底板负责与外部设备连接，锥形立柱负责提高抗弯截面高度，叉形支架负责提供稳定的双耳支撑，圆筒回转体负责容纳工作轴或轴承，侧向螺钉与螺母则承担定位和锁紧作用。各功能段之间采用明显的台阶分界，既便于车削、铣削和镗孔加工，也有利于三维建模时建立清晰的装配参考。

　　外形边界方面，整体高度明显大于底板宽度，属于立式悬臂支撑结构，因此在选型或改型时需要重点关注上部载荷产生的倾覆力矩。底板长度应覆盖立柱底部投影并向两侧延伸，以提高螺栓抗拔能力；长圆孔宽度需与固定螺栓规格匹配，孔端到板边应保留足够边距。立柱下段直径较大，向上逐步收束后再通过圆柱节连接叉架，这种变化能够在控制重量的同时保证根部刚性。上部圆筒外径、耳板间距和横向轴头长度决定了工作头的摆动范围，建模时应检查圆筒在最大俯仰角下是否与叉架内侧、立柱顶面发生干涉。

　　安装配合上，底板贴合面需要保证平面度，否则紧固件受力后会使锥形立柱产生附加变形。圆筒内腔若安装轴承，应明确轴承外径、内孔轴线和轴向定位面；若采用衬套，则需考虑磨损后的更换间隙。两侧铰接轴的同轴度直接影响摆动顺畅性，耳板孔应在一次装夹或对称加工条件下保证同心。锁紧螺母不宜过度压紧，否则会使铰接面摩擦力骤增，导致调整困难；在需要频繁转动的场合，可在轴头与耳板之间加入减摩垫片或轴承套。

　　从结构细节看，模型表面以回转体和规则铣削面为主，适合通过车、铣、钻等常规工艺完成。底板长圆孔、立柱侧面螺钉孔、耳板铰接孔和圆筒内腔构成主要加工特征。三维设计时可先按竖直轴线建立立柱和底板，再以上部铰接轴线建立叉架与圆筒，通过两个关键轴线控制整体装配关系。对于工程应用而言，该类支座的价值在于把复杂的角度调节转化为清晰的机械约束，使工作部件能够在稳定支撑下完成回转和俯仰动作。
