门型材滚压成型用多道次辊组结构

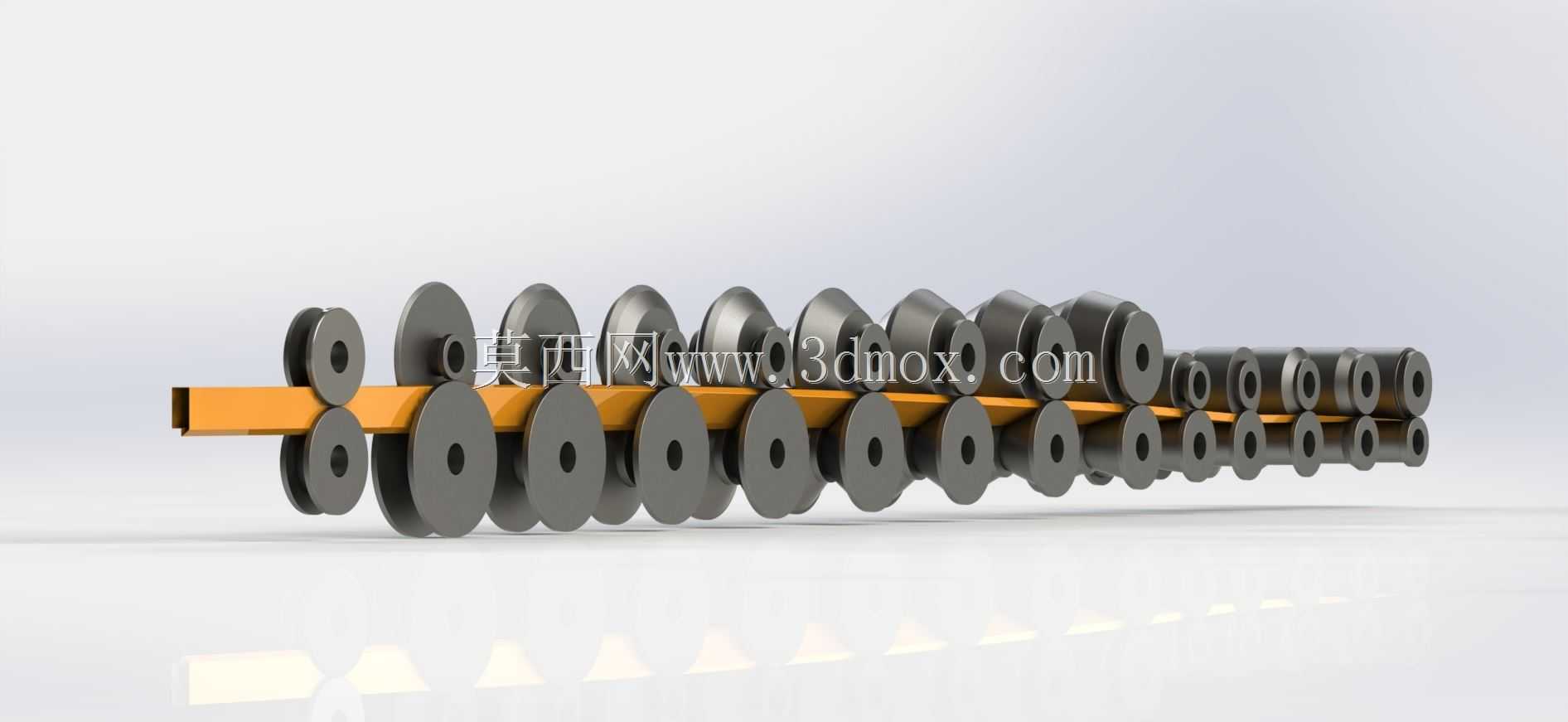

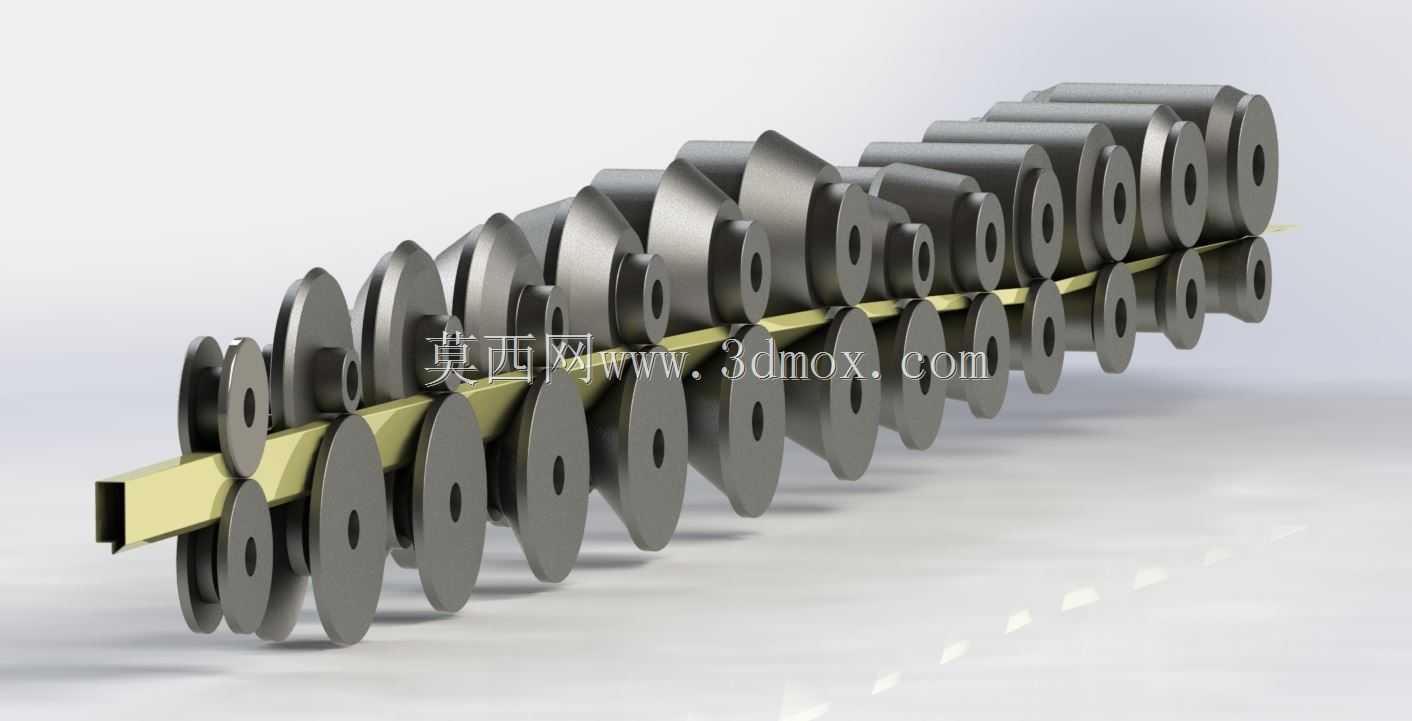

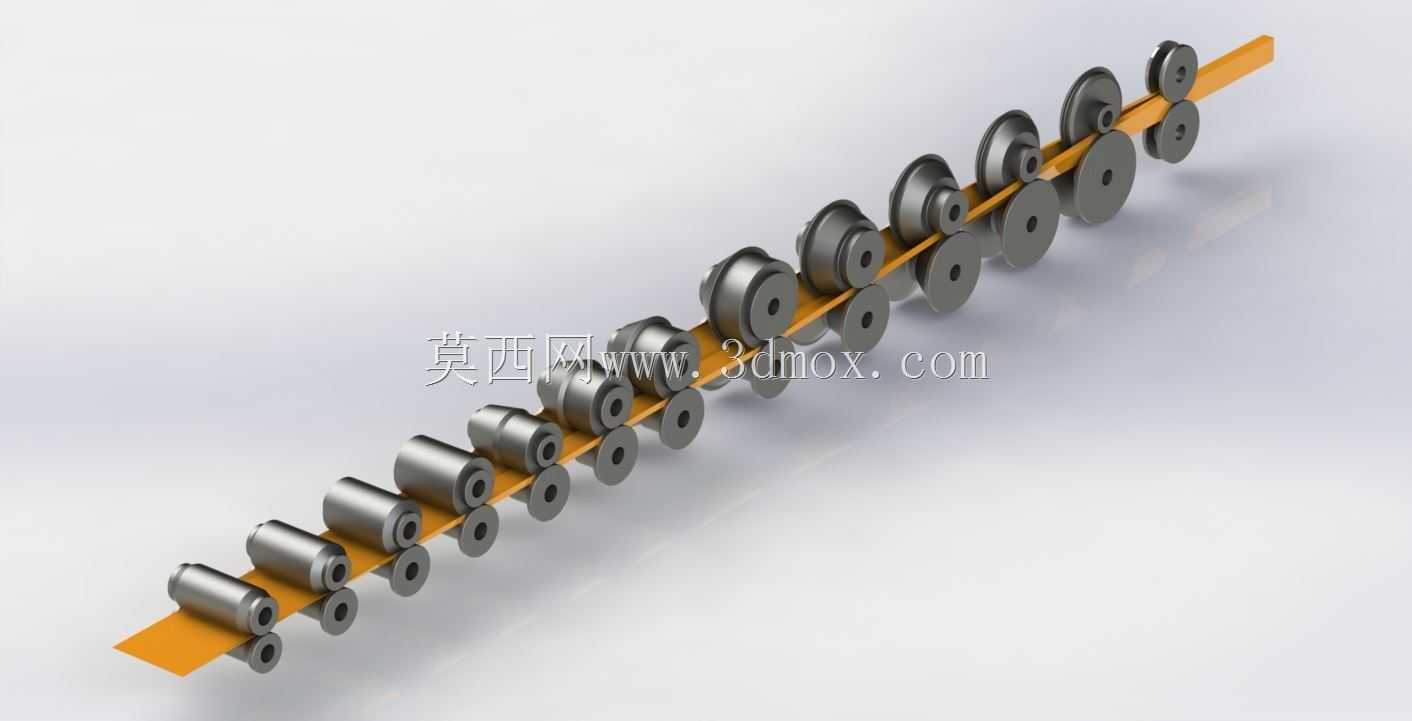

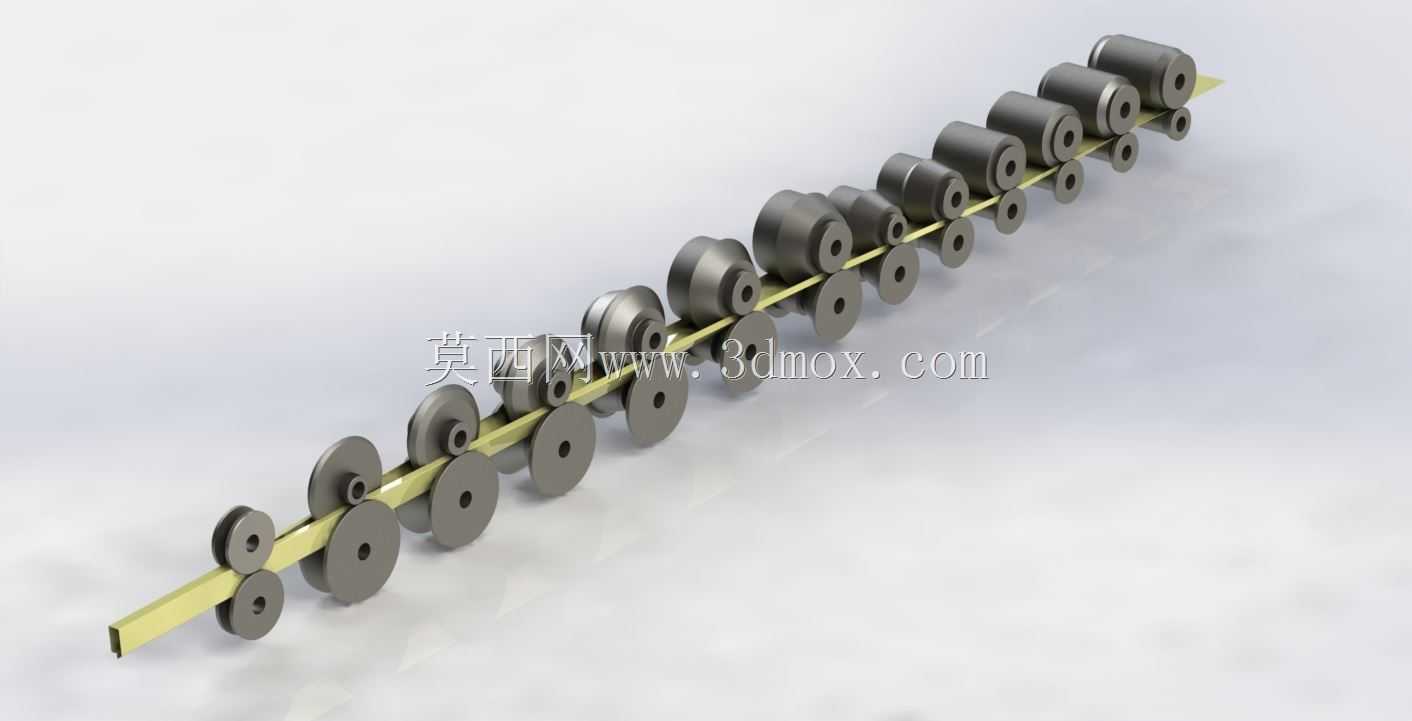

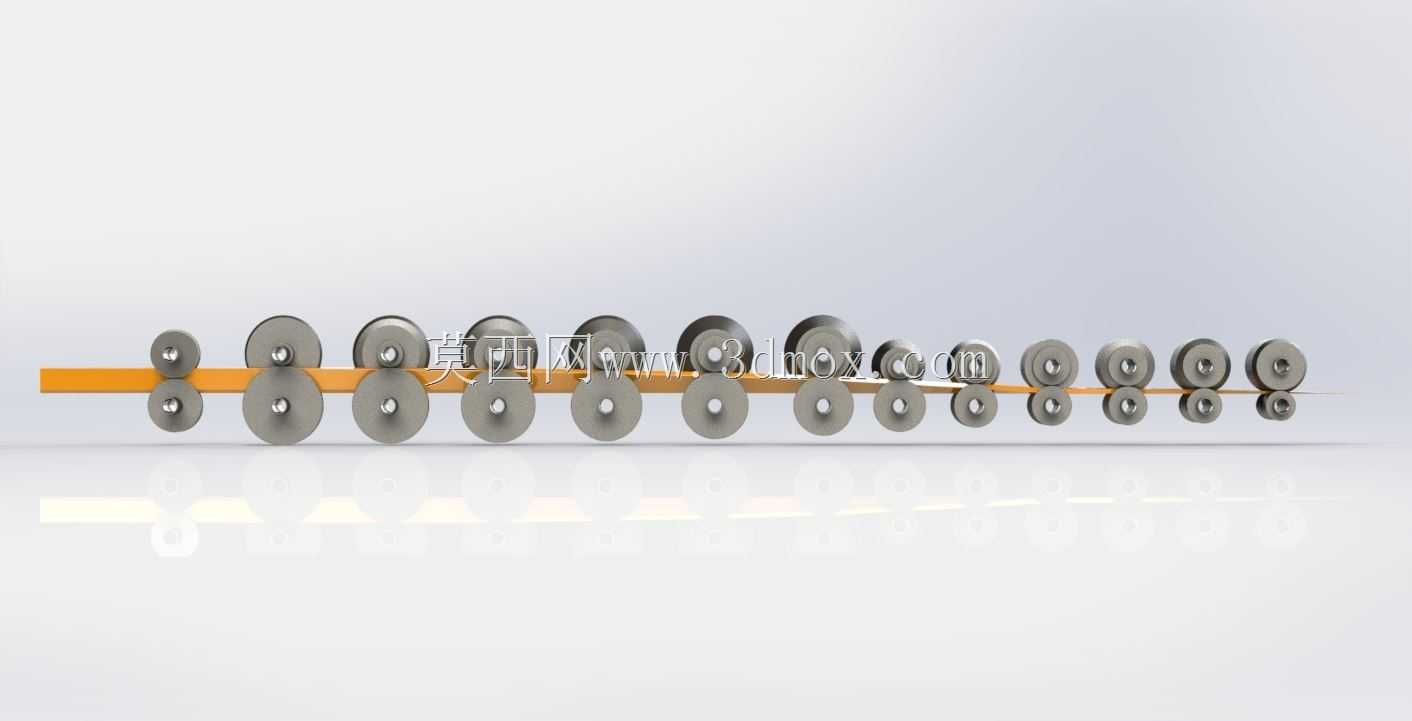

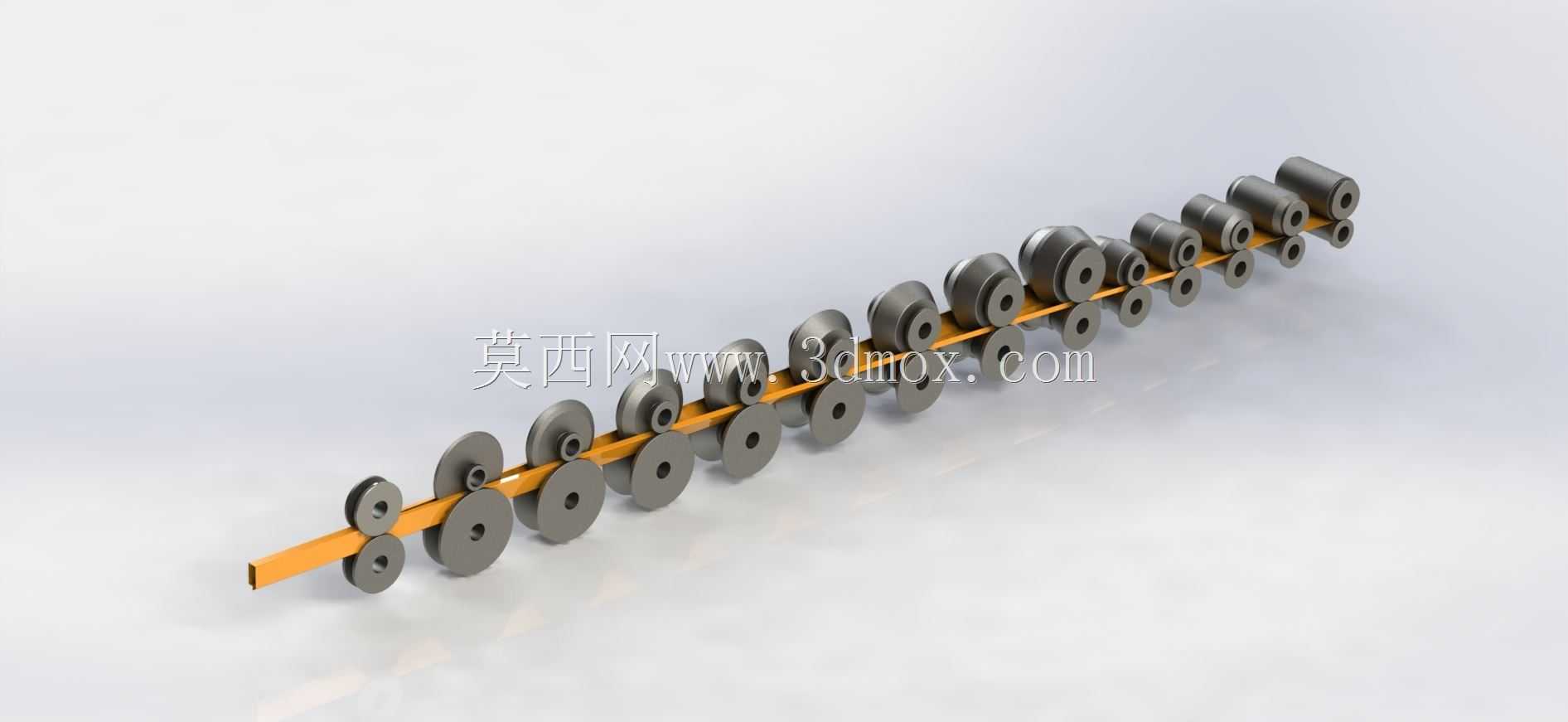

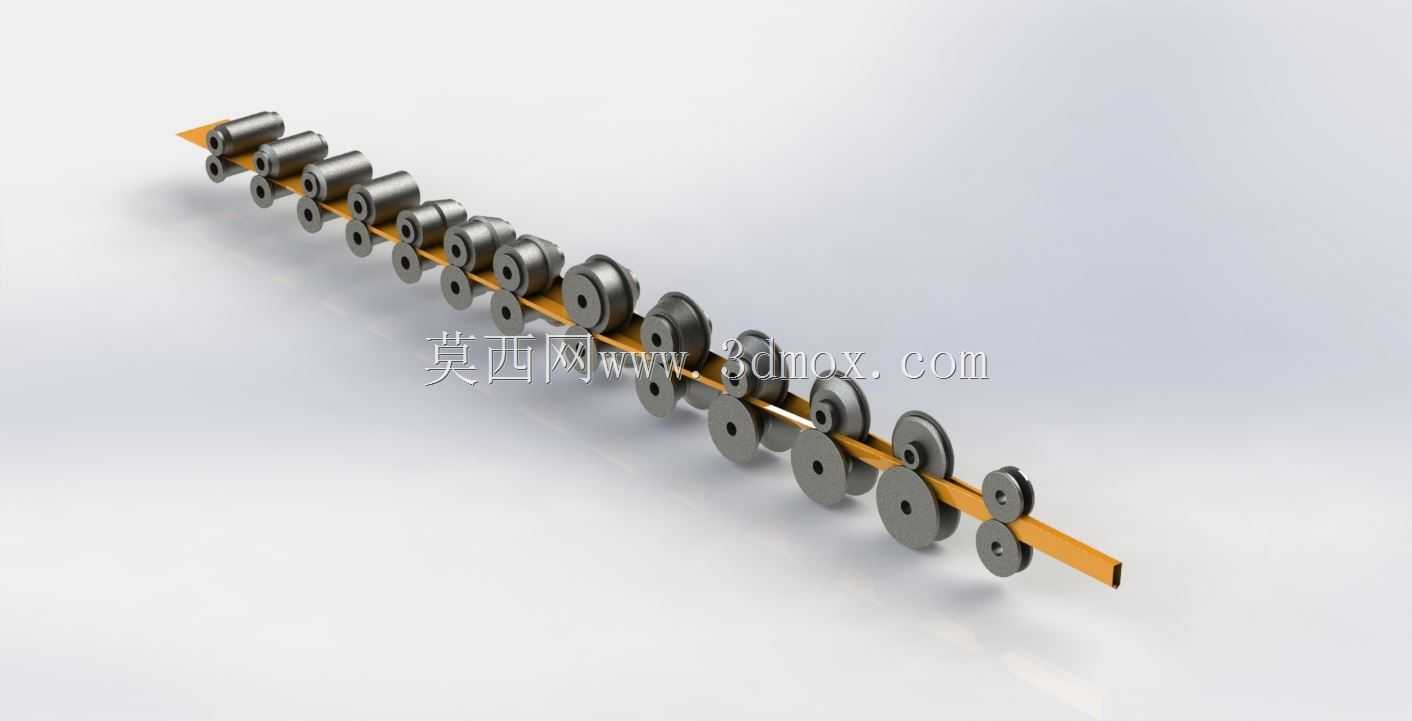

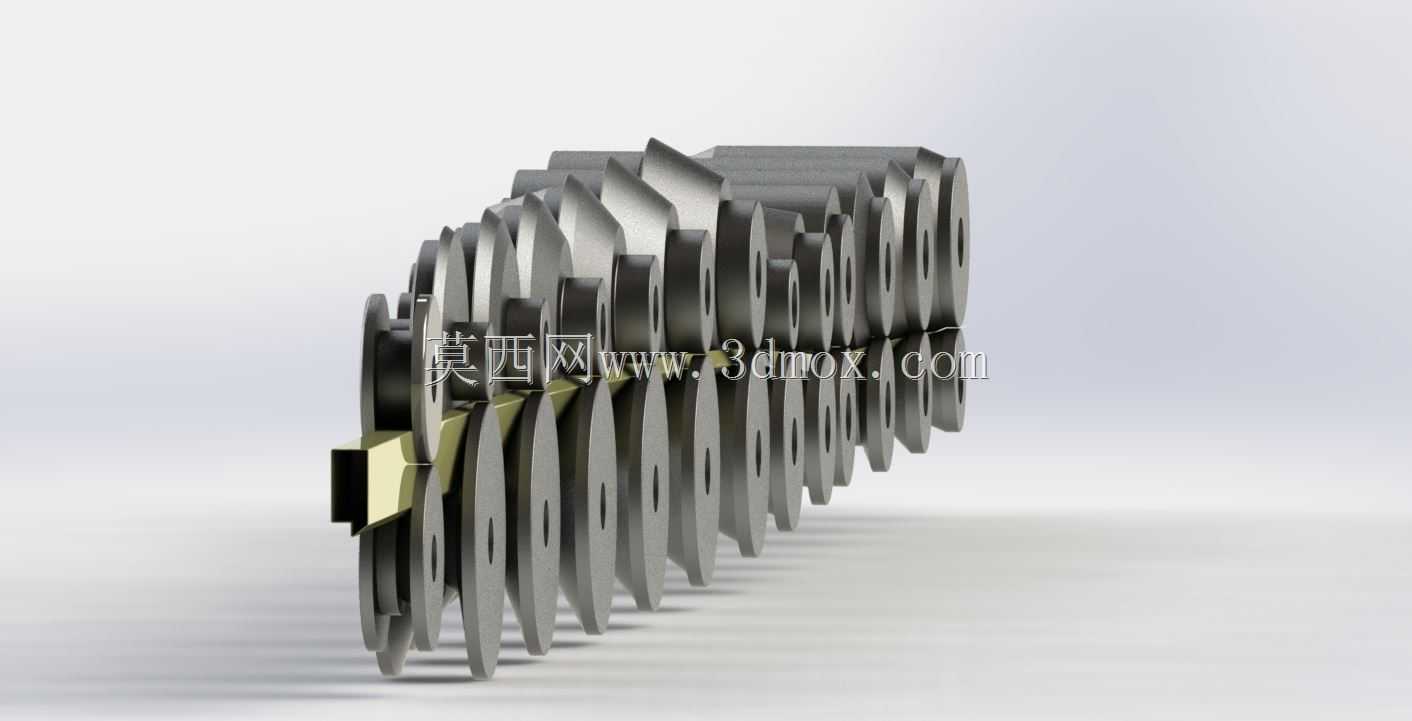

该辊组结构主要应用于金属门窗型材的连续冷弯滚压生产场景，是门型材辊压成型生产线上的核心成型执行单元，适配镀锌钢带、冷轧钢带等常用门用金属带材的连续加工需求，可将平直的带状金属坯料通过多道次渐进弯折，逐步成型为符合门窗装配要求的特定截面型材，广泛用于民用防盗门、室内套装门、工业推拉门等门类产品的金属型材加工环节，替代传统折弯、冲压的分段加工模式，实现型材的连续化高效生产。整套辊组沿带材送进方向呈直线排布，遵循渐进成型的设计逻辑，从入料端到出料端依次设置多组成型辊轮，入料段辊组主要完成带材的初步导向与边缘预弯，通过带圆弧过渡的辊型避免带材进料时出现跑偏、起皱问题，中间段辊组逐次增加弯折角度，每道次辊轮的型面轮廓根据目标型材截面的变形路径设计，将带材的弯折变形量均匀分配到每一组辊轮上，避免单次变形量过大导致带材出现应力开裂、表面拉伤、回弹超差等成型缺陷，出料段辊组则设置定型校正结构，对成型后的型材截面进行精整，消除前道次成型带来的截面扭曲、尺寸偏差问题，保证最终出料的型材截面尺寸精度、直线度满足后续切割、冲孔、装配的工艺要求。辊组整体采用上下辊配对的结构形式，每一组辊轮的轴径、安装中心距都按照通用辊压设备的安装接口尺寸设计，可直接适配常规悬臂式或龙门式辊压成型机的安装工位，无需额外改造设备机架；辊轮的型面采用光滑过渡的曲面设计，减少带材成型过程中的滑动摩擦，降低型材表面的划伤概率，同时每道次辊轮的成型角度增量控制在合理范围内，平衡成型效率与成型质量，既保证生产线可以维持稳定的连续送进速度，又能避免变形速率过快导致的带材加工硬化加剧问题。整套辊组的排布长度根据成型道次数量合理设置，入料端预留足够的导向段长度方便带材穿料引头，出料端预留足够的定型段长度保证型材形状稳定，各辊轮的安装同轴度、平行度公差在设计时做了明确约束，避免辊轮错位导致的型材侧弯、边部波浪等质量问题，可适配厚度0.4-1.2mm的常用门用金属带材加工，成型后的型材截面一致性好，无需后续额外的校形工序即可直接进入下一道加工环节。
