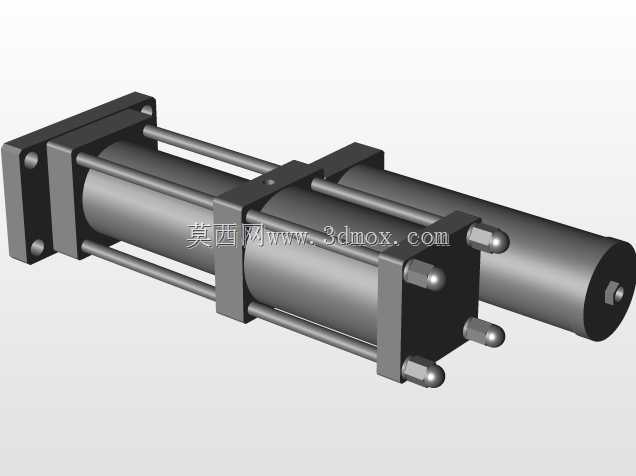

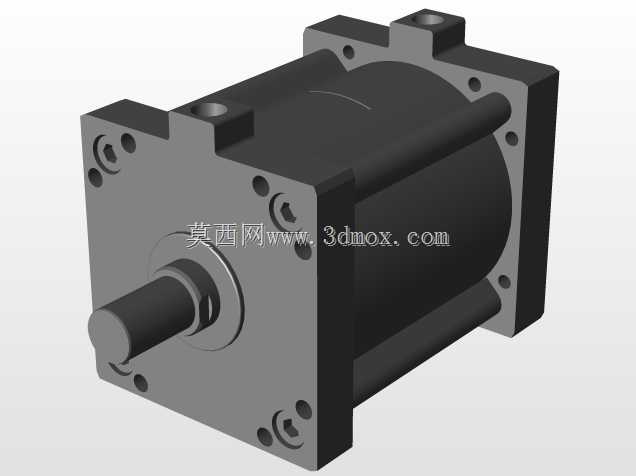

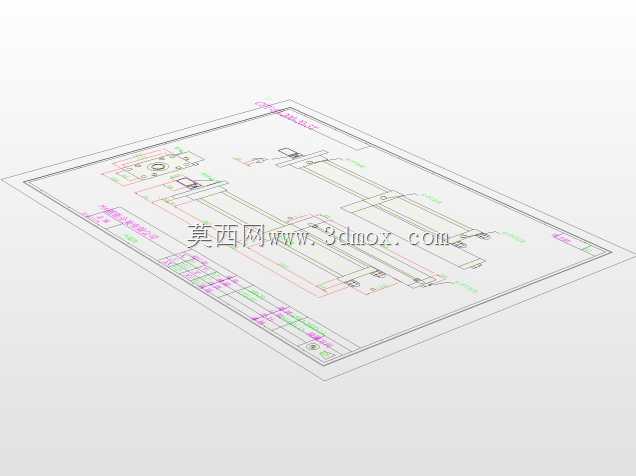

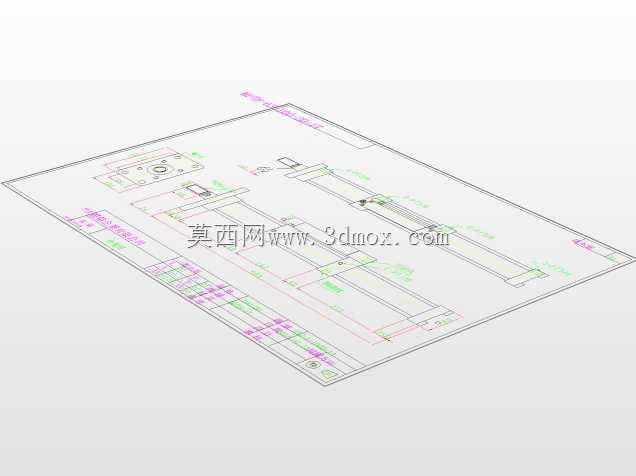

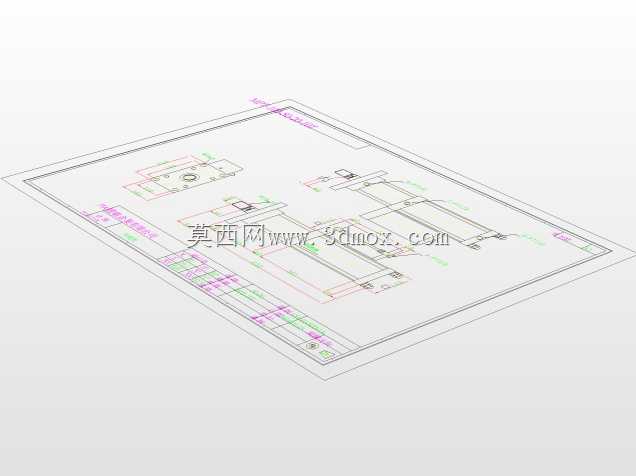

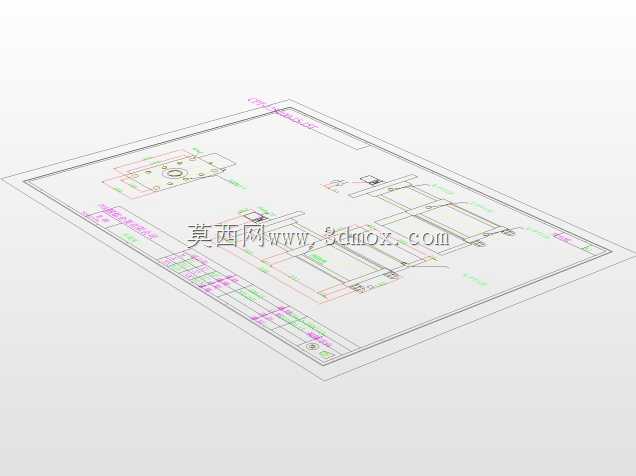

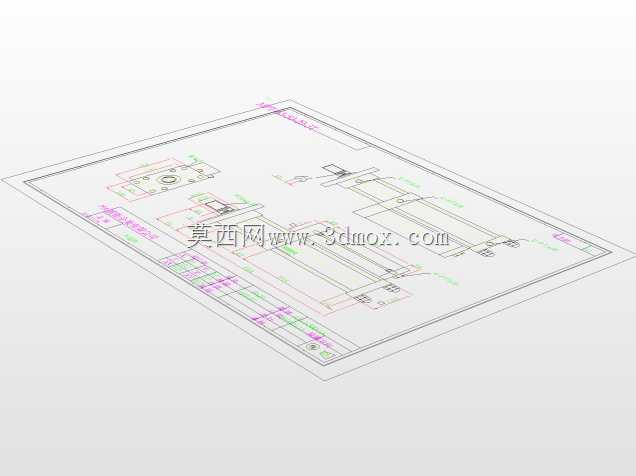

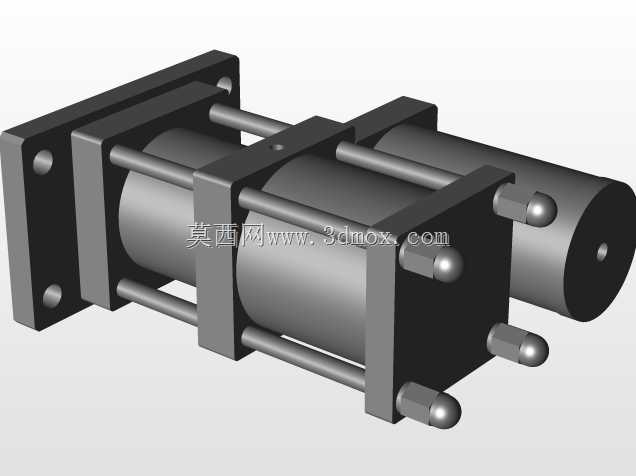

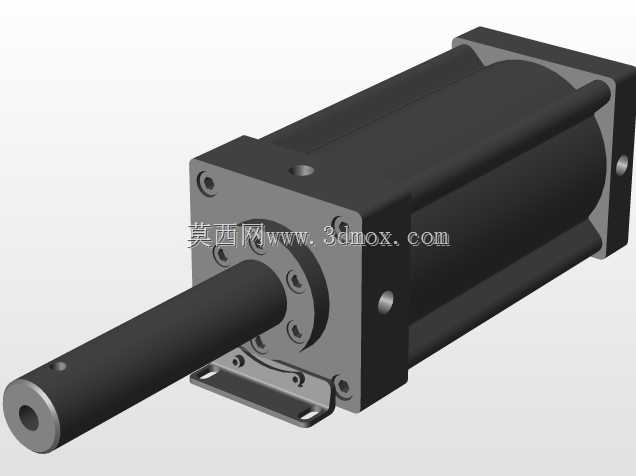

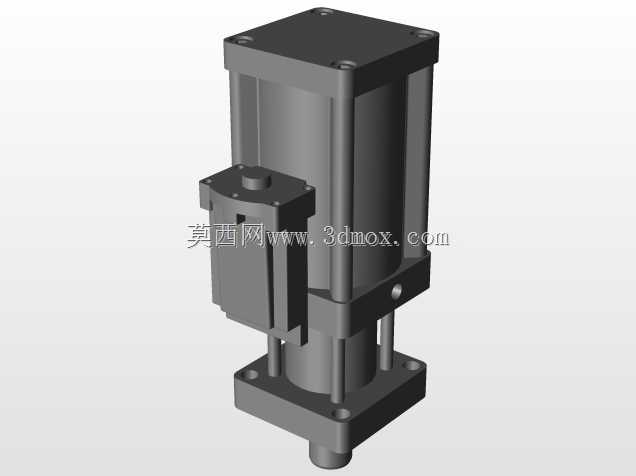

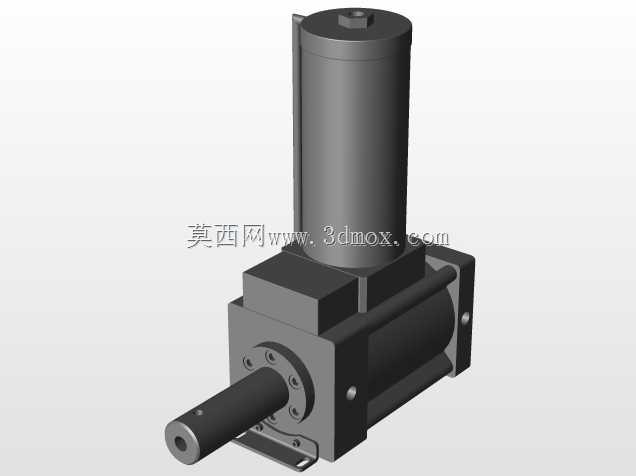

气液复合增压执行油缸结构设计方案

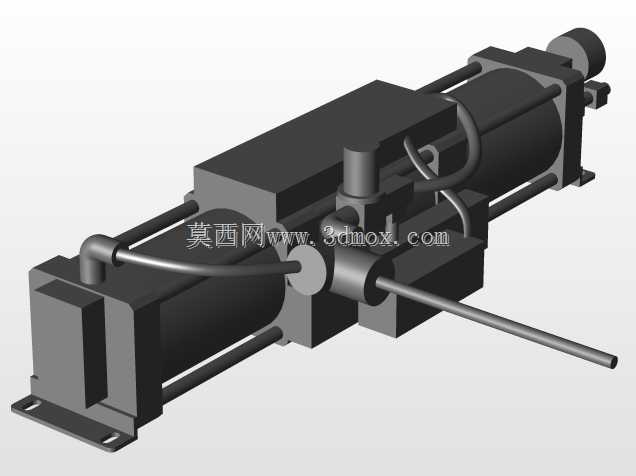

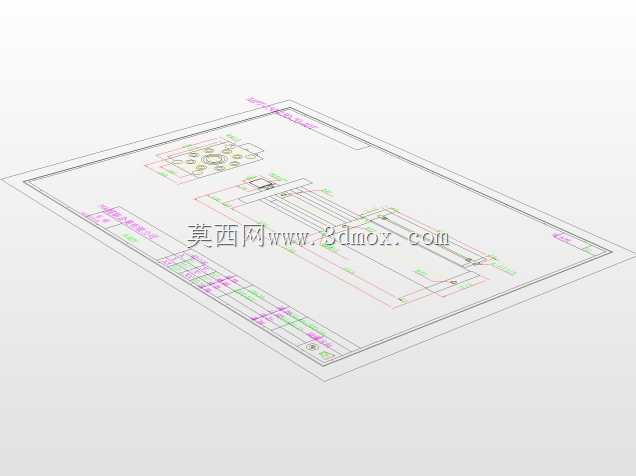

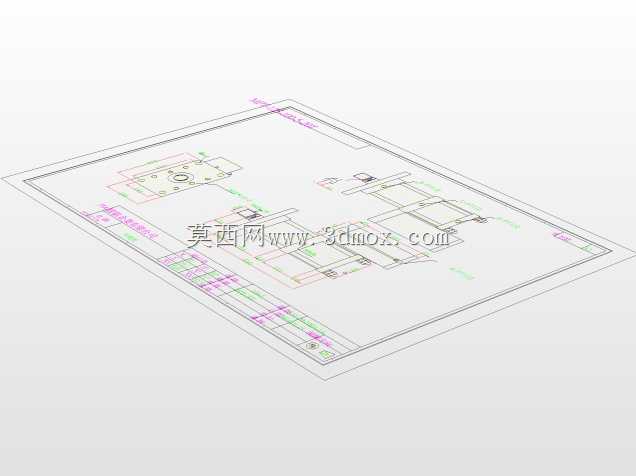

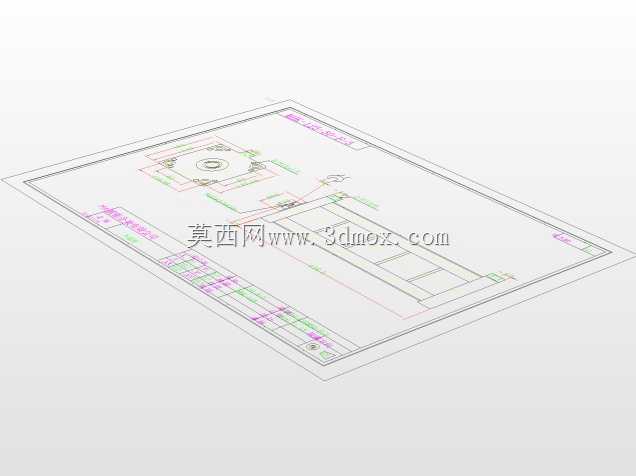

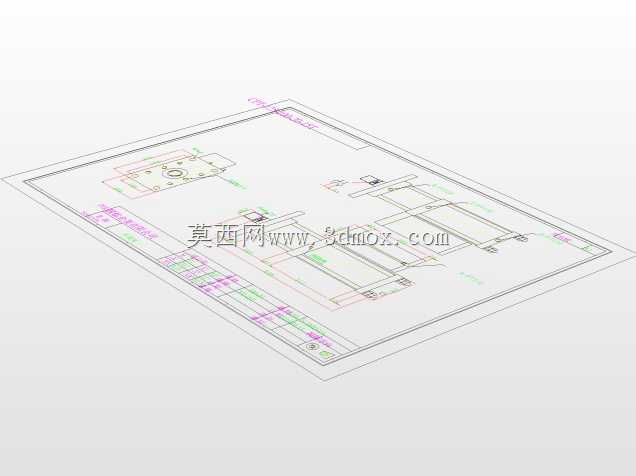

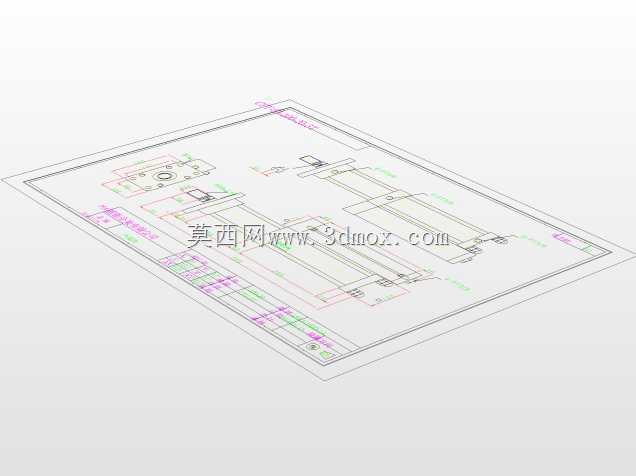

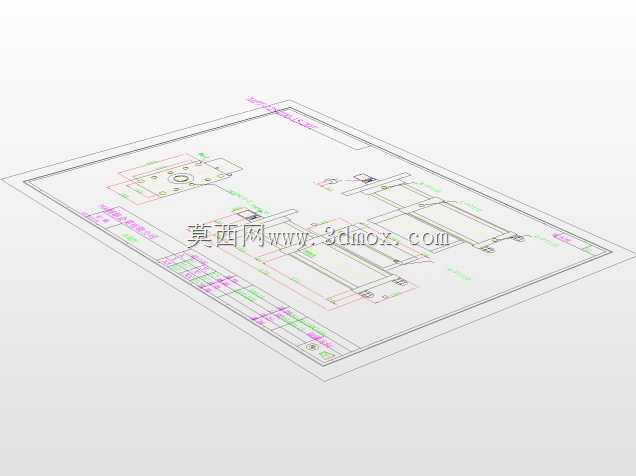

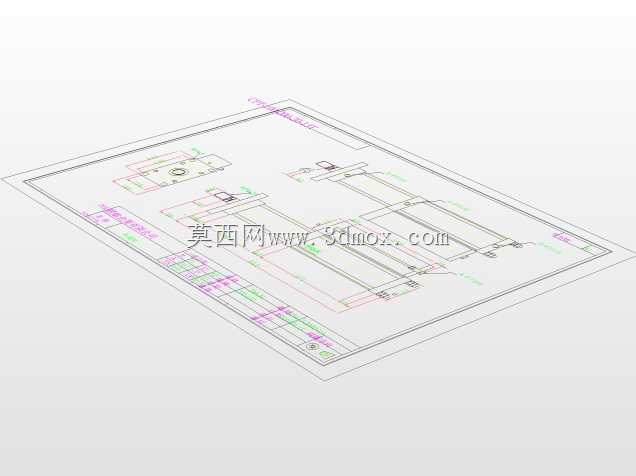

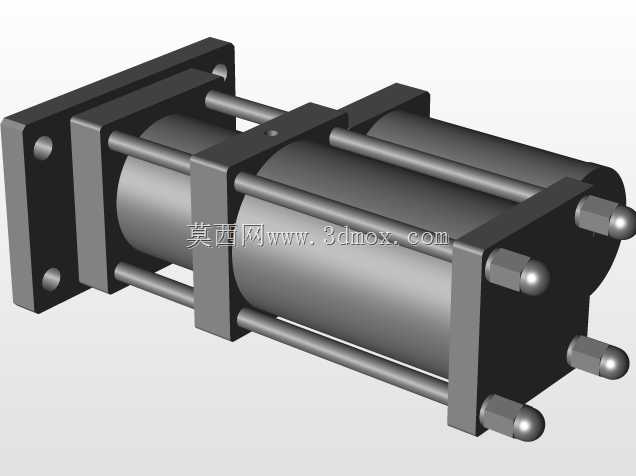

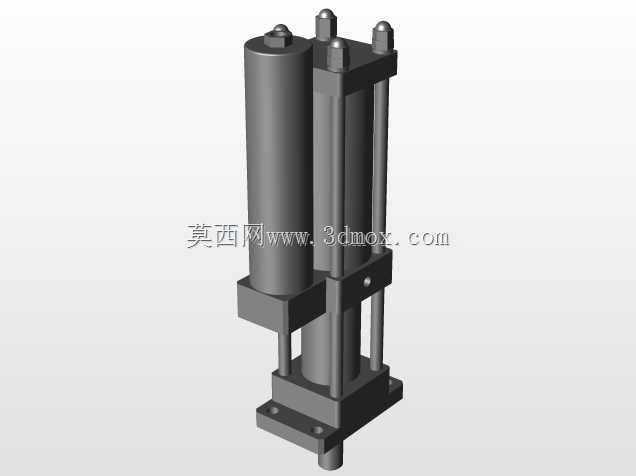

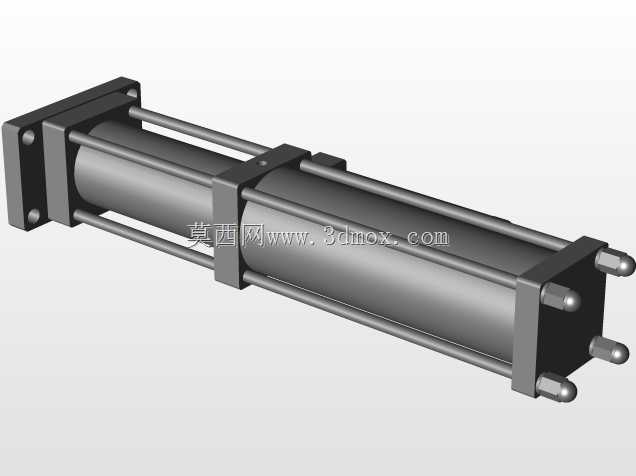

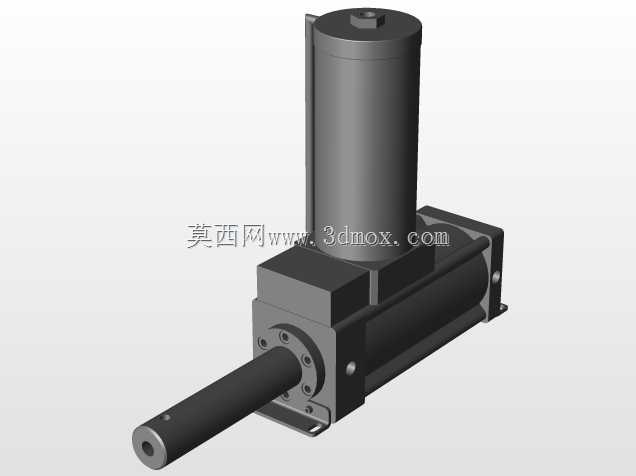

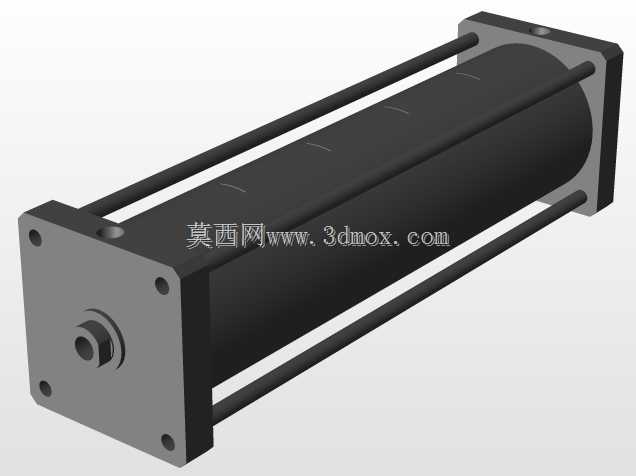

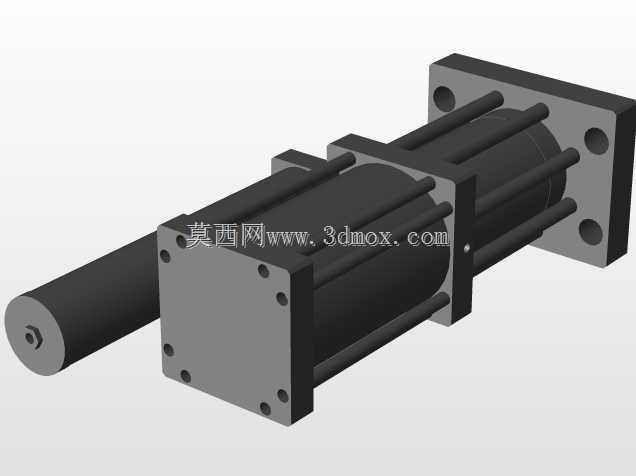

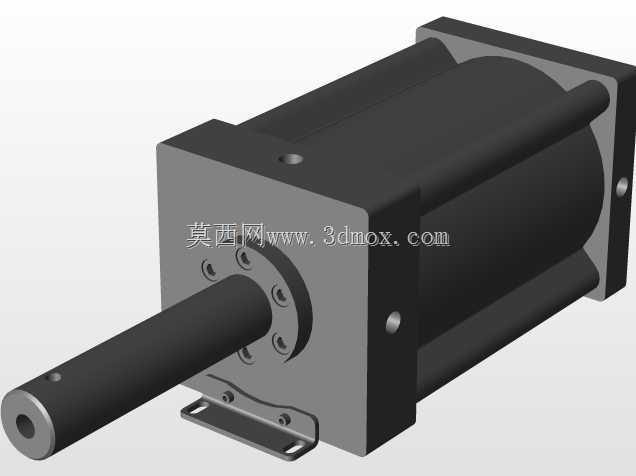

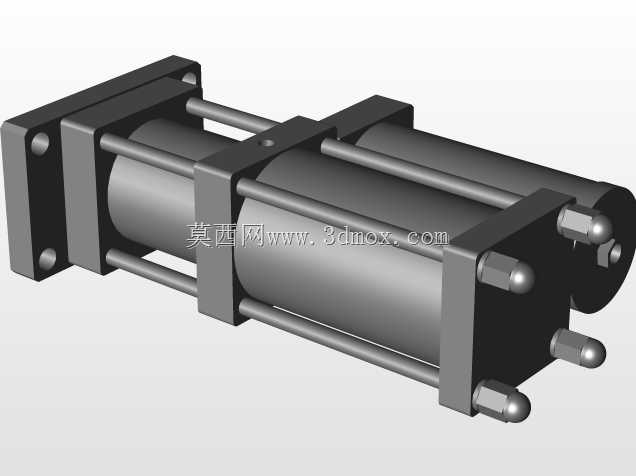

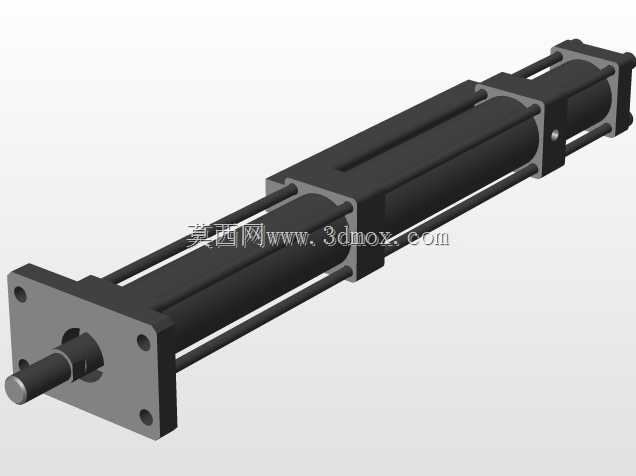

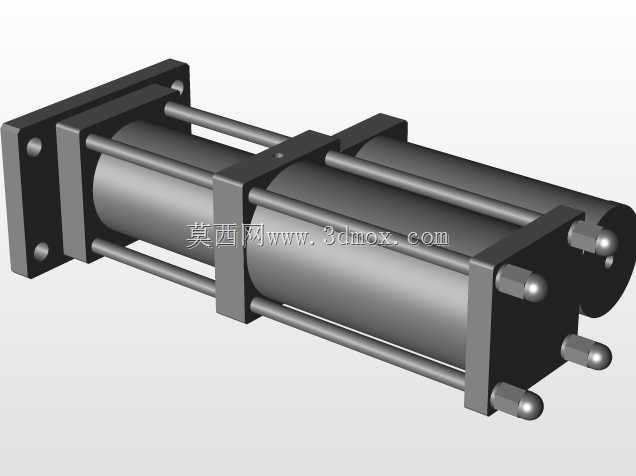

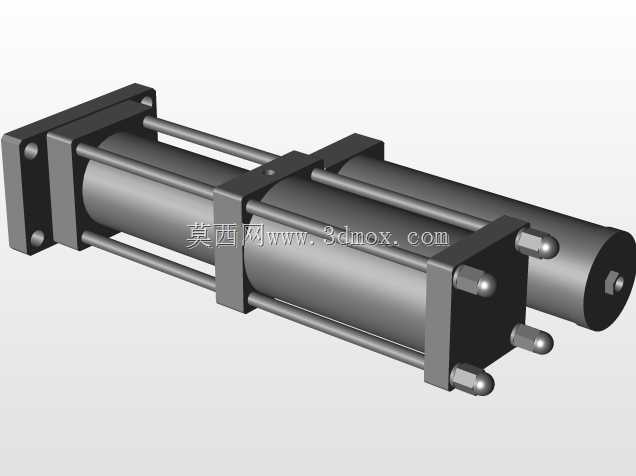

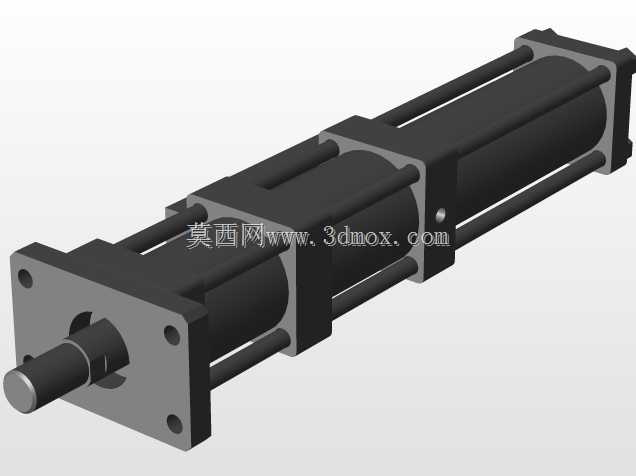

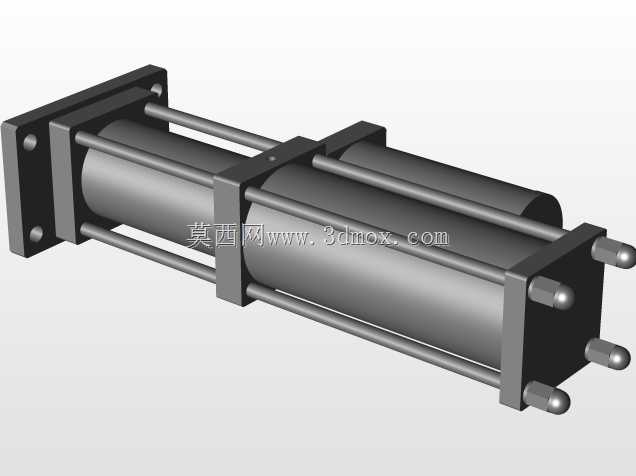

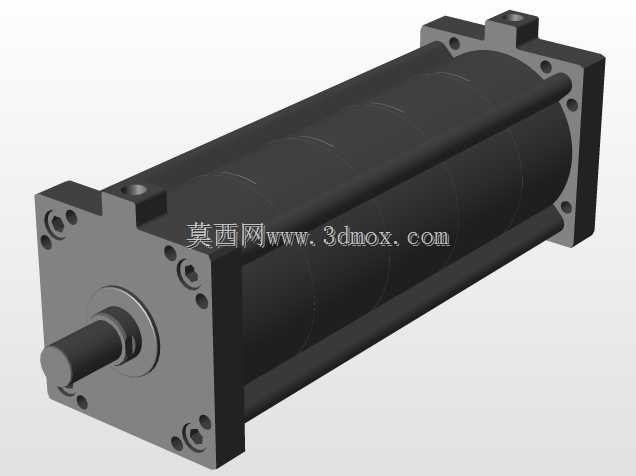

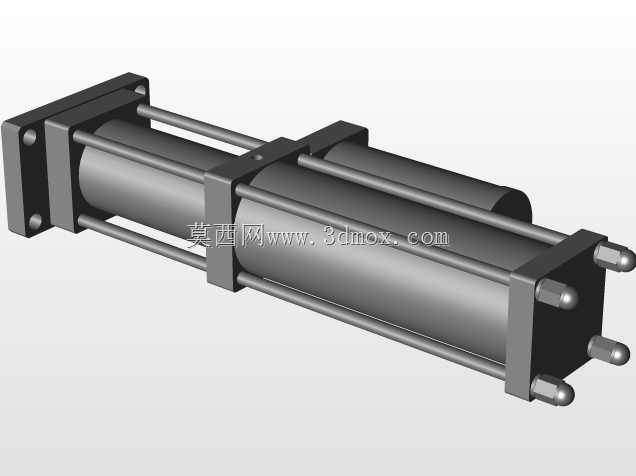

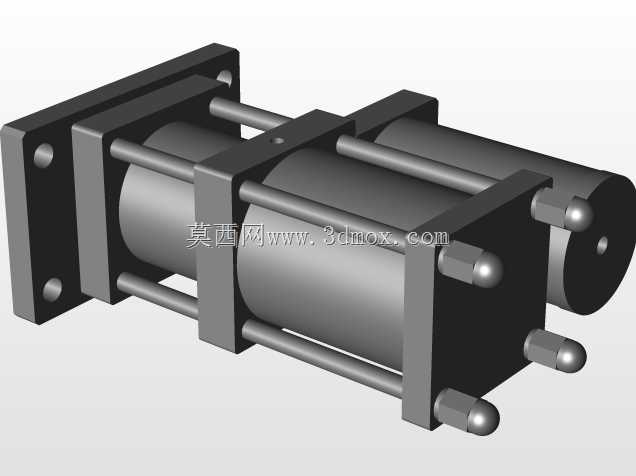

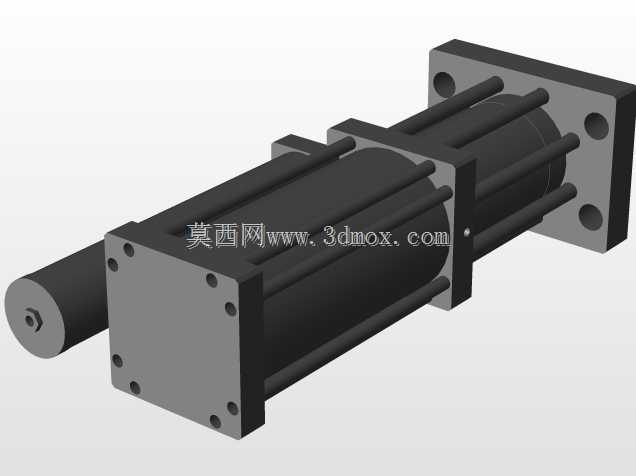

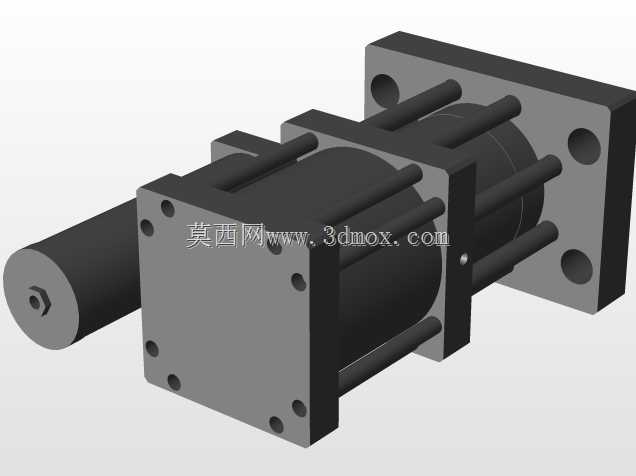

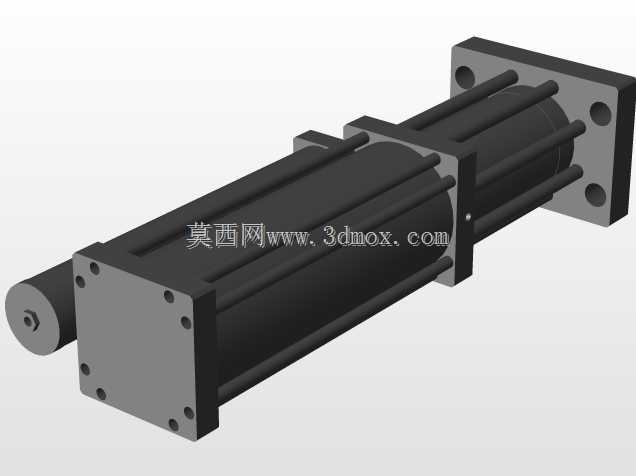

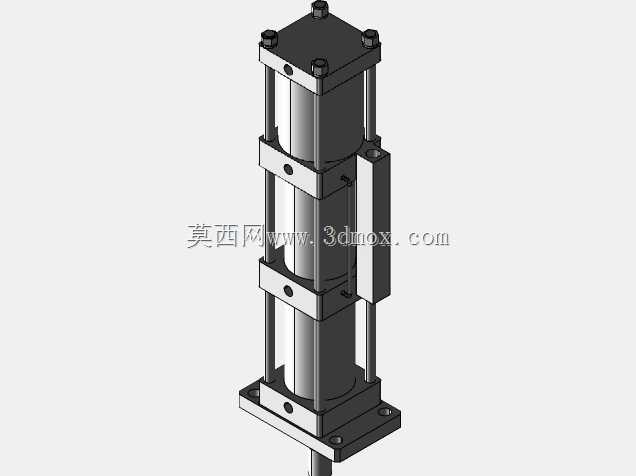

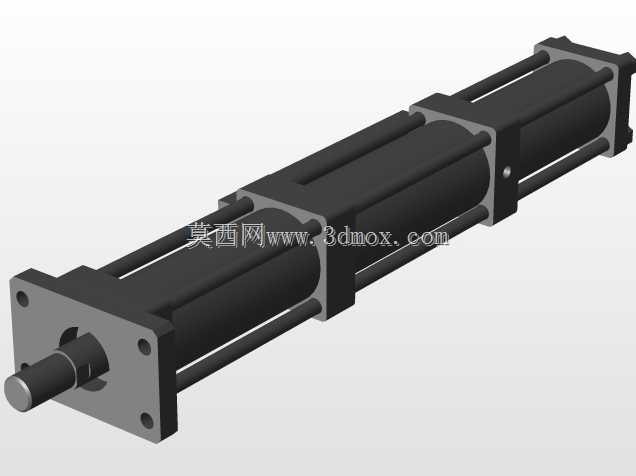

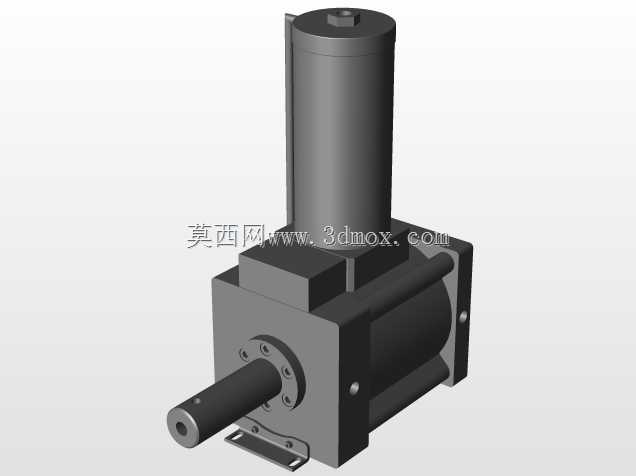

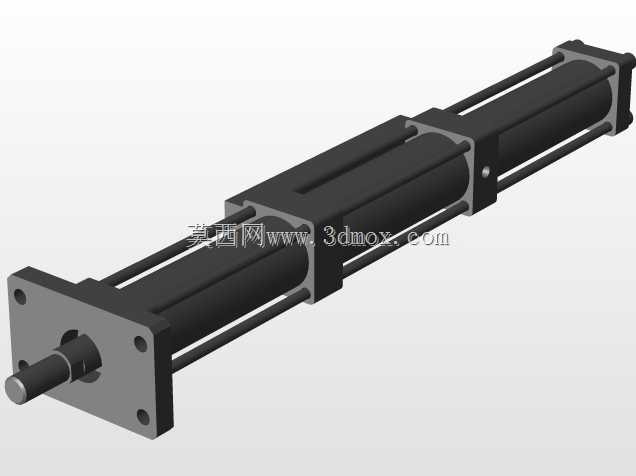

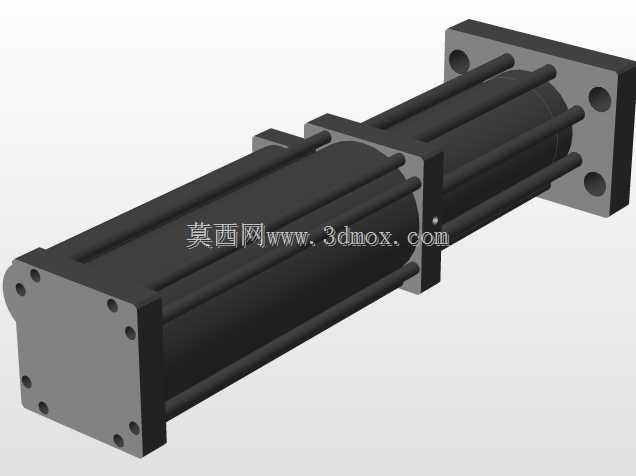

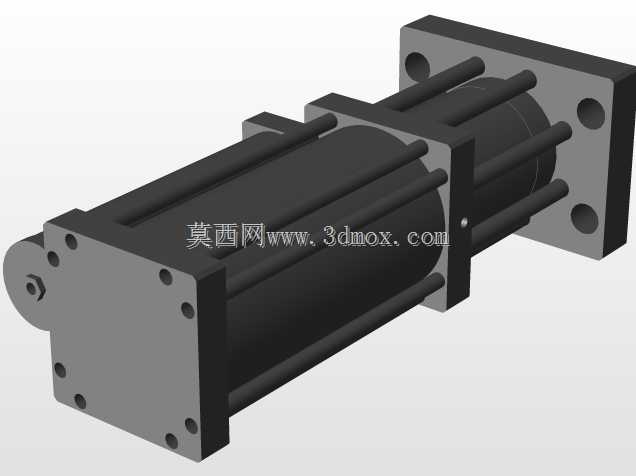

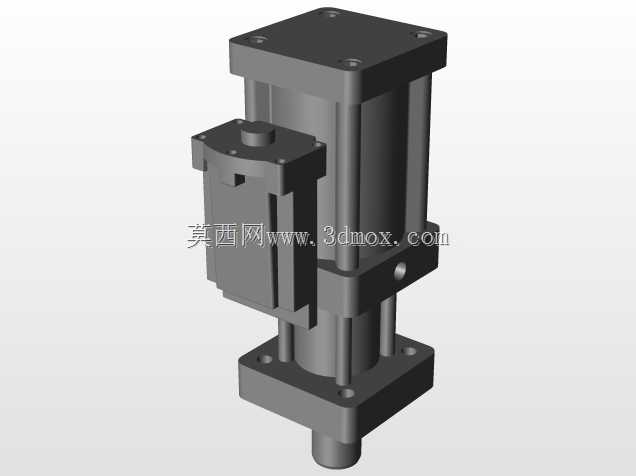

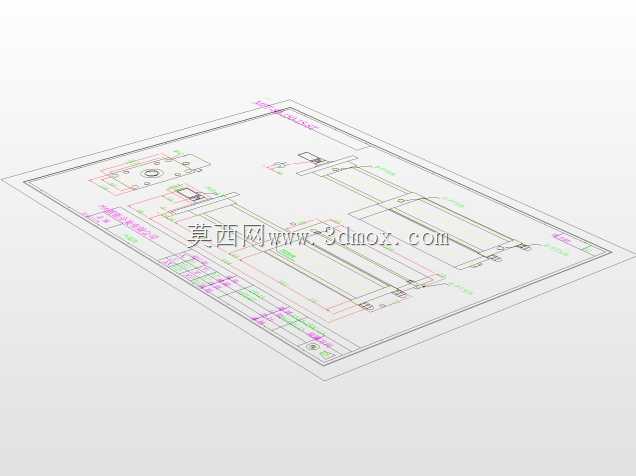

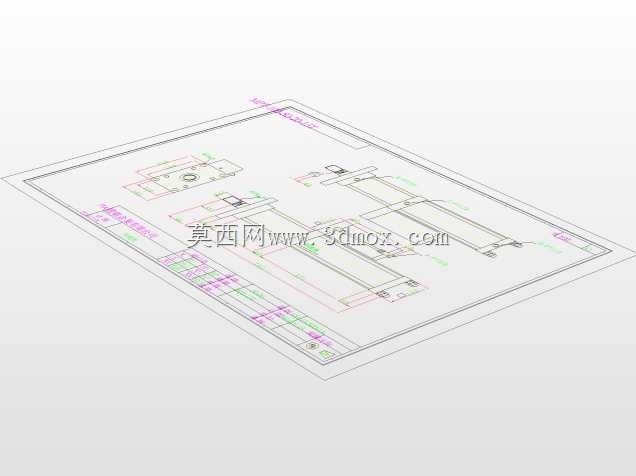

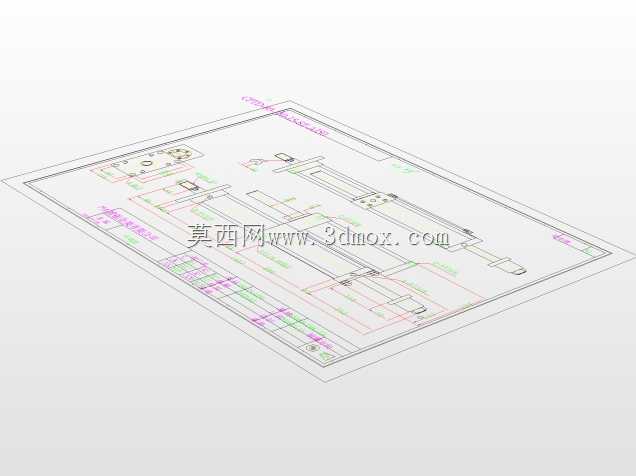

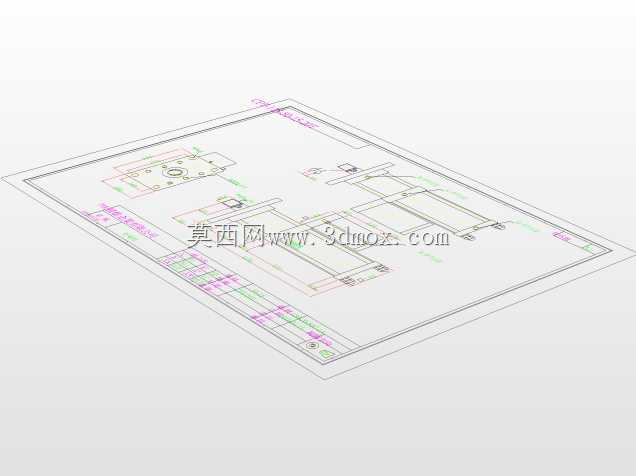

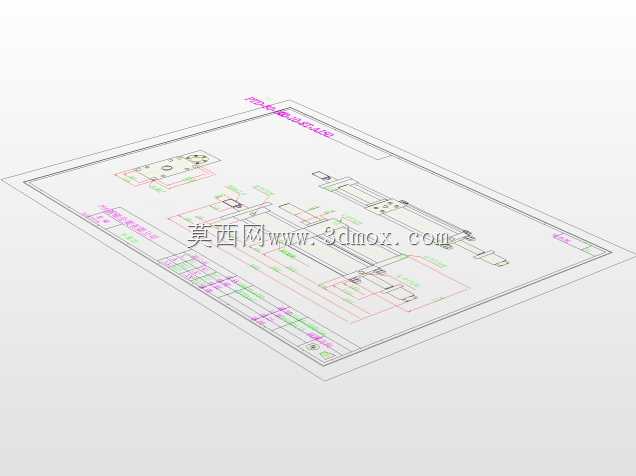

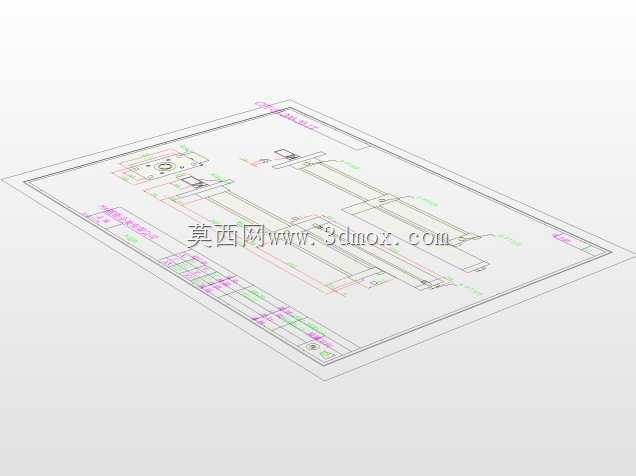

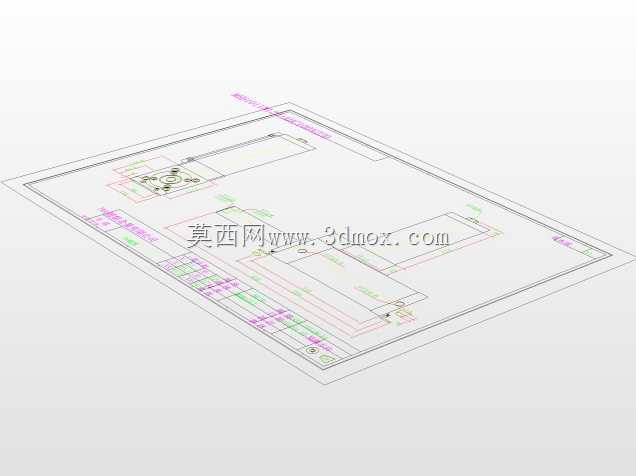

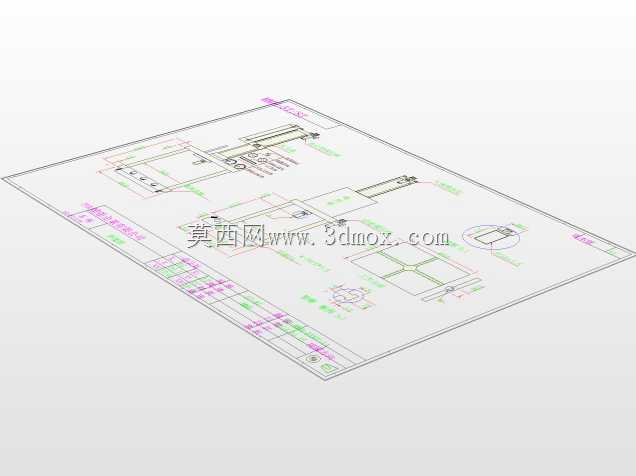

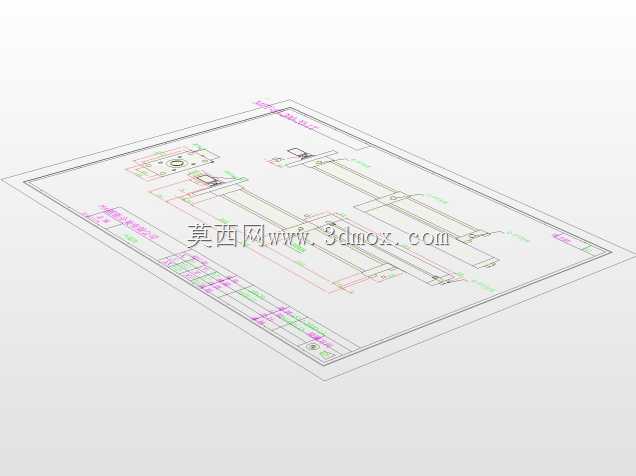

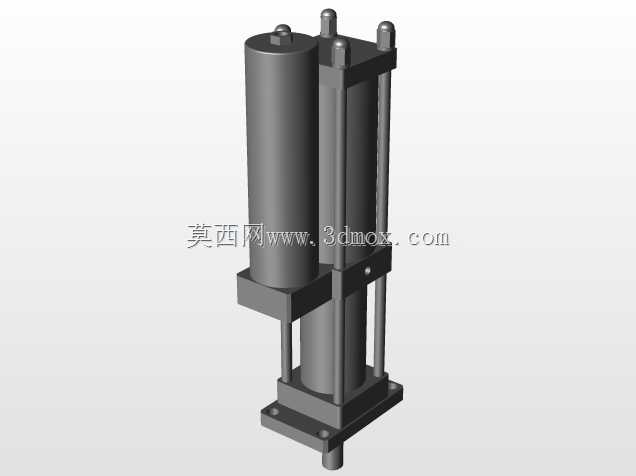

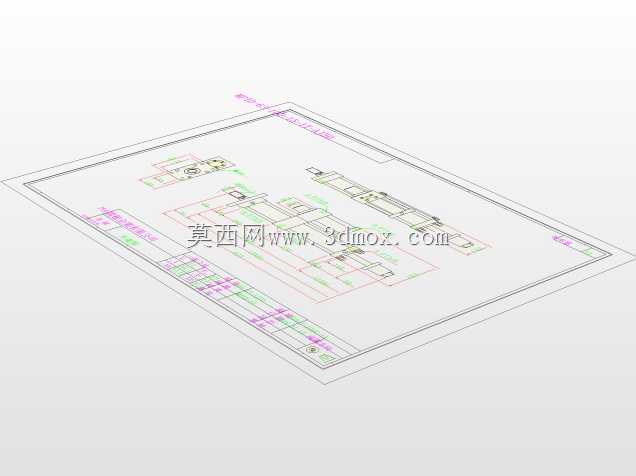

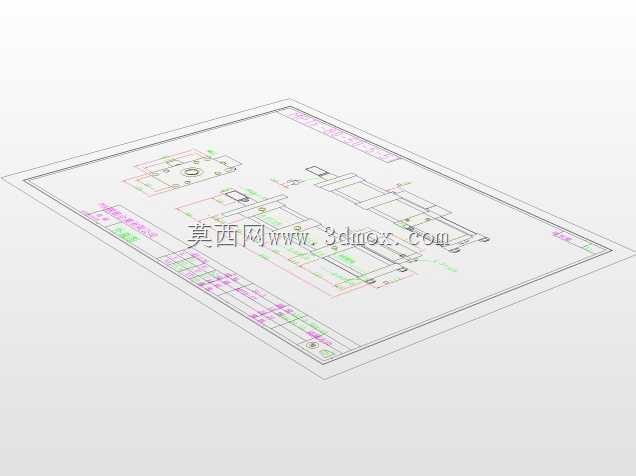

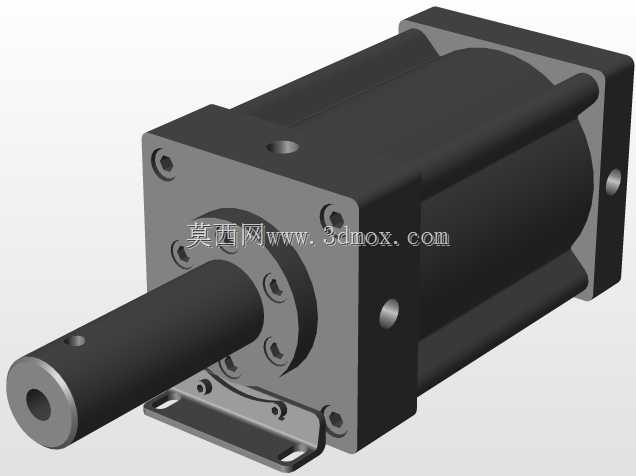

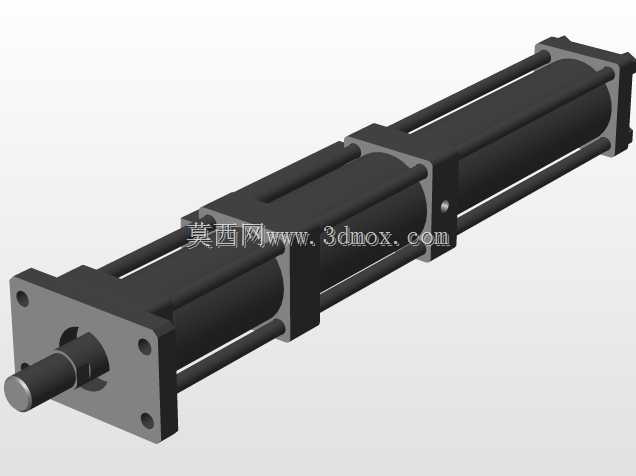

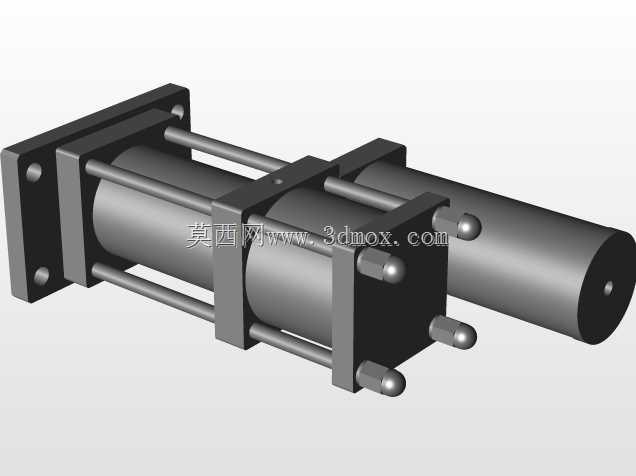

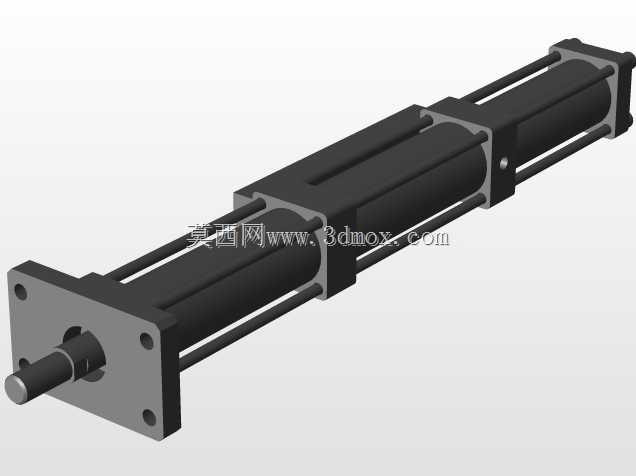

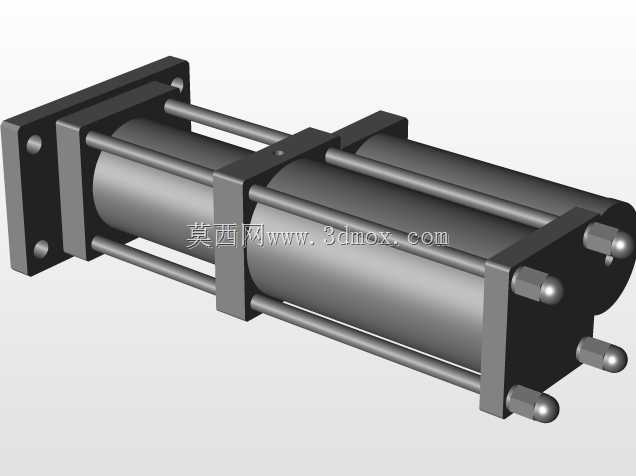

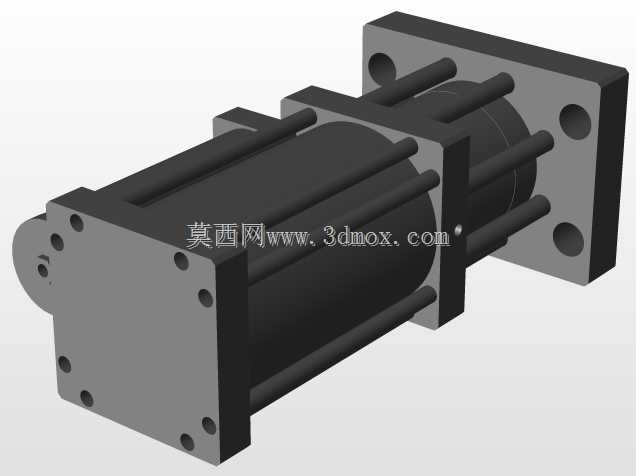

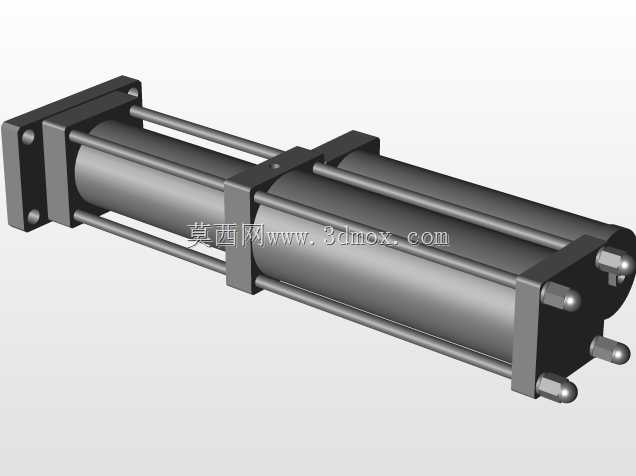

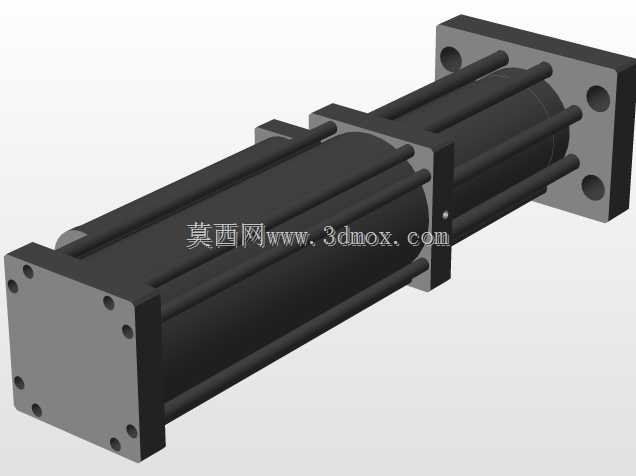

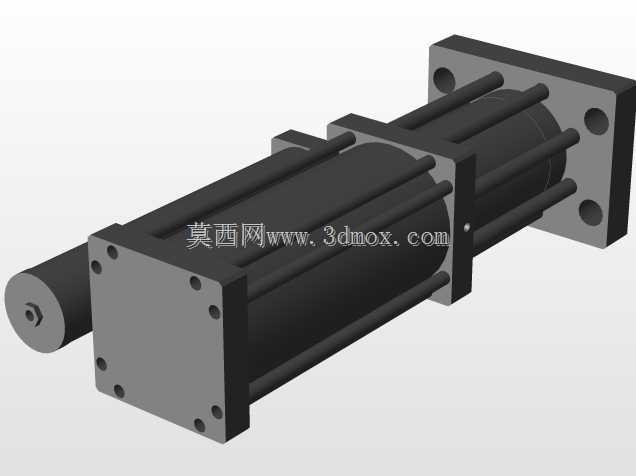

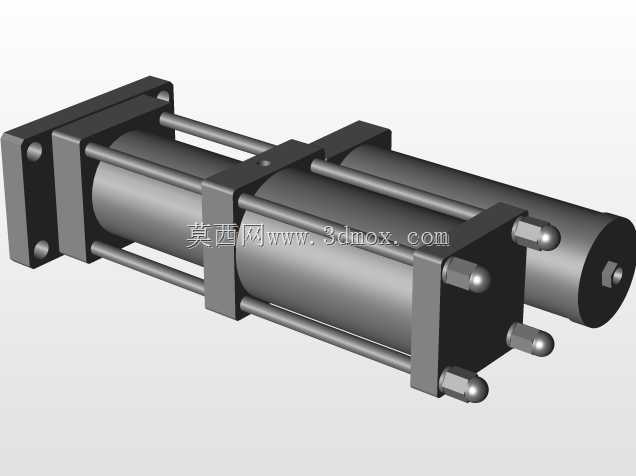

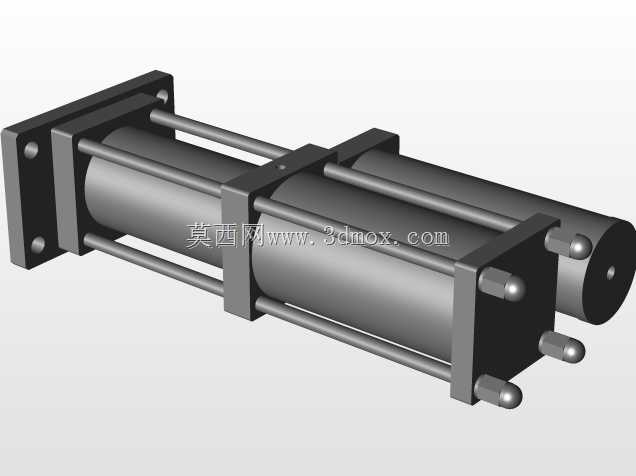

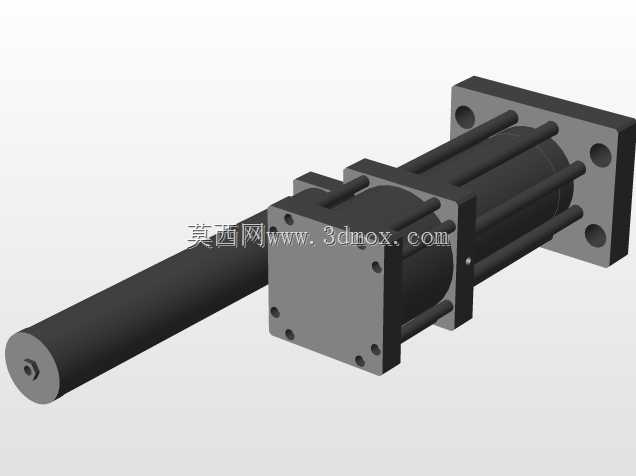

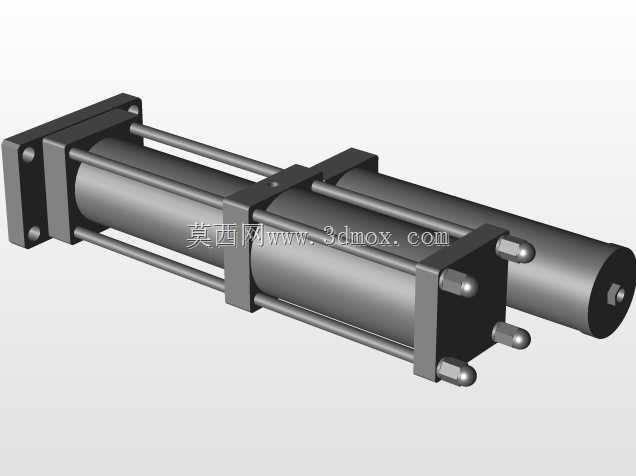

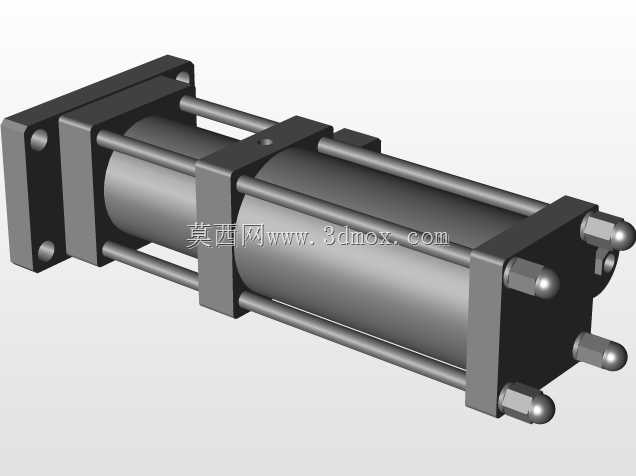

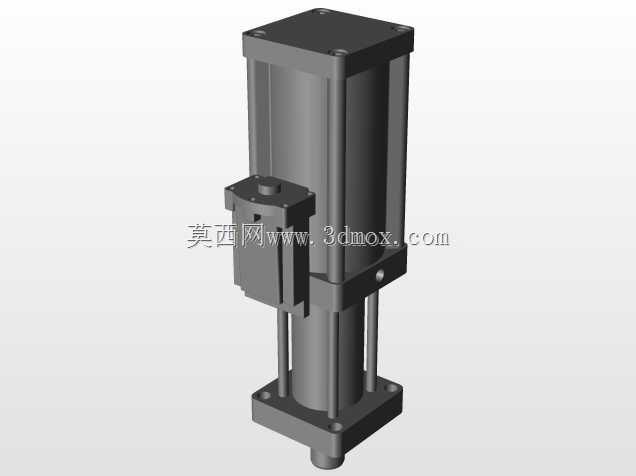

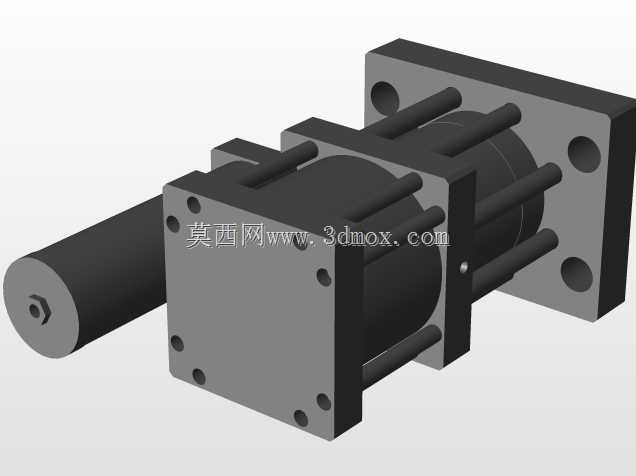

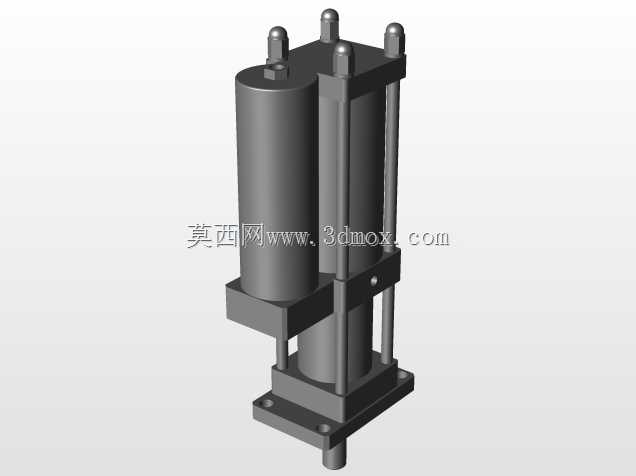

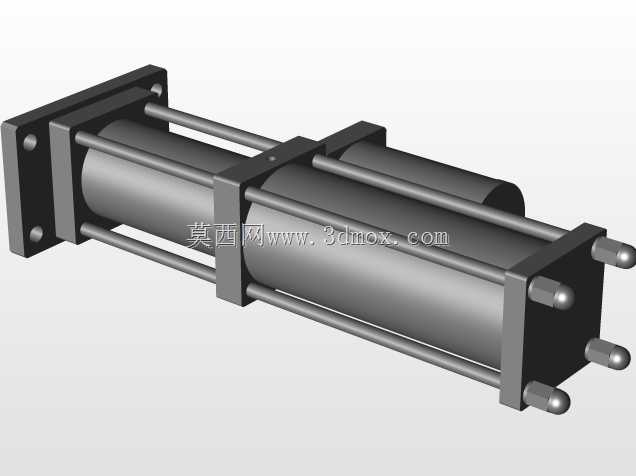

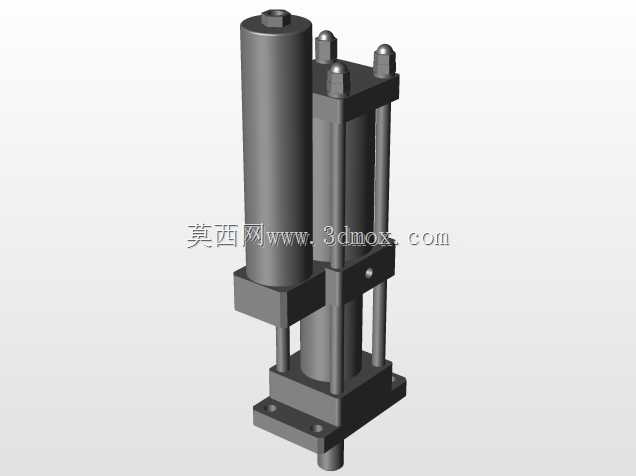

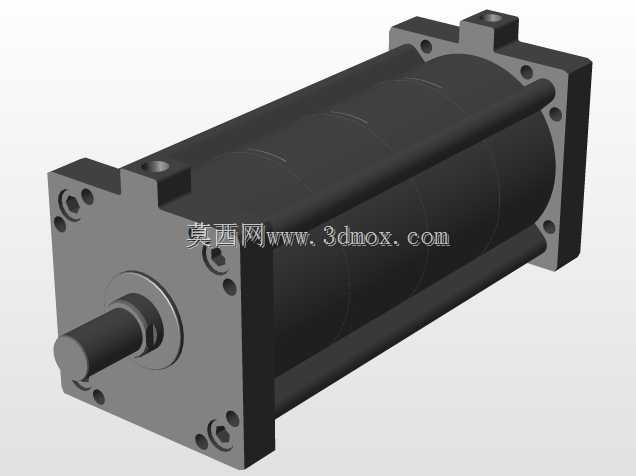

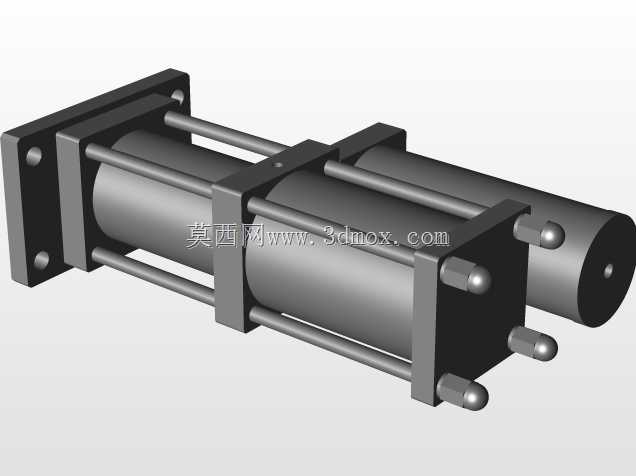

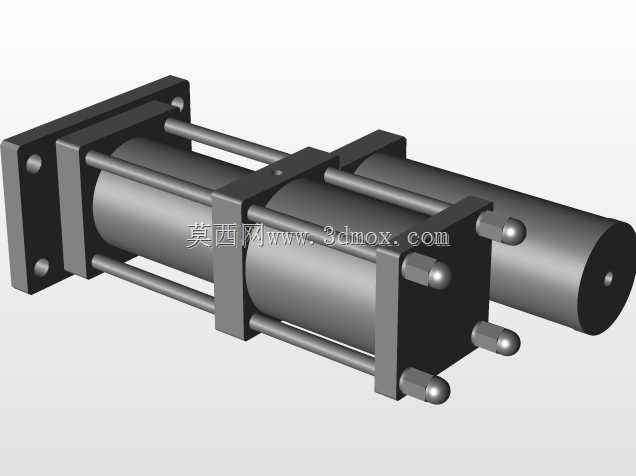

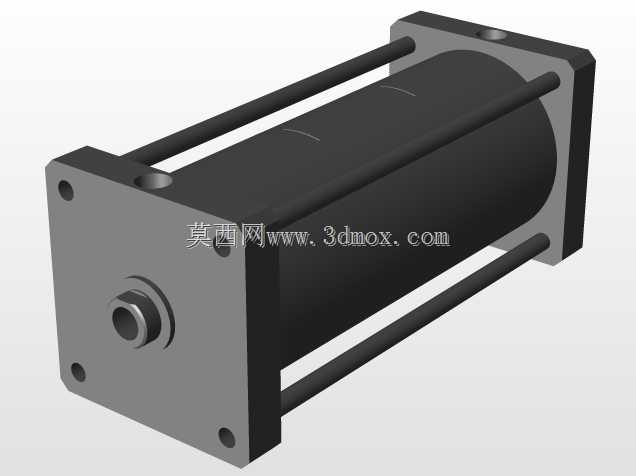

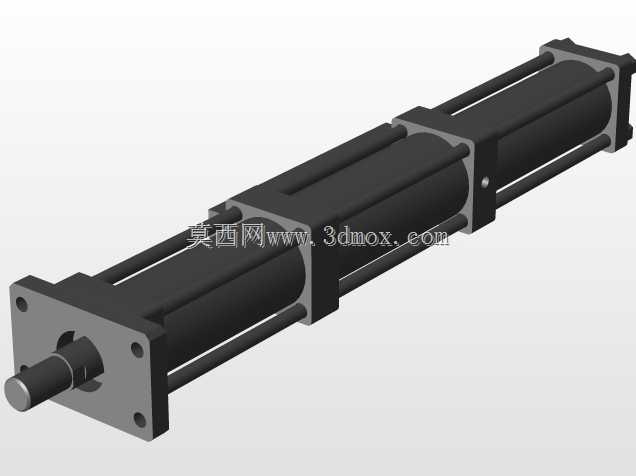

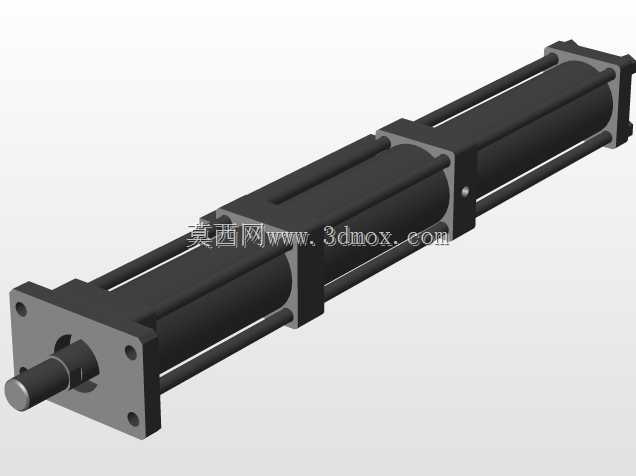

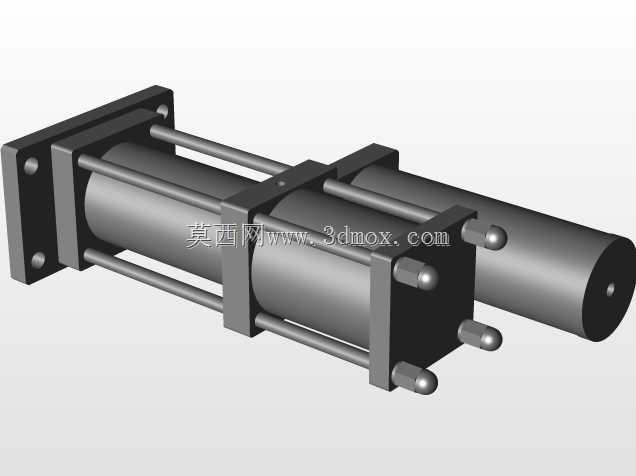

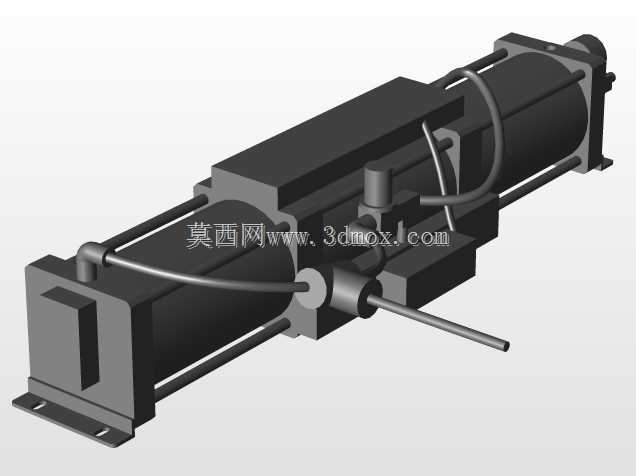

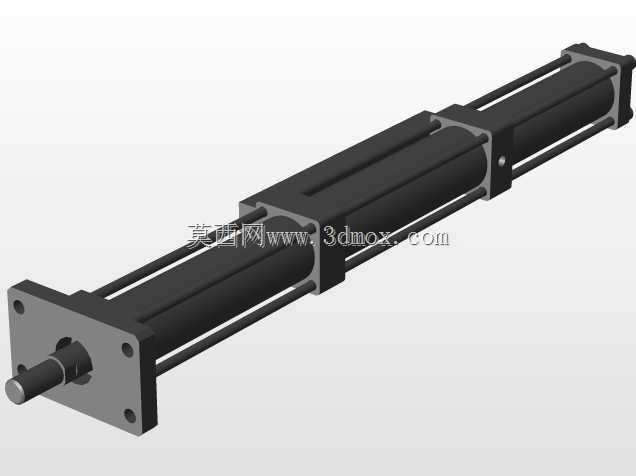

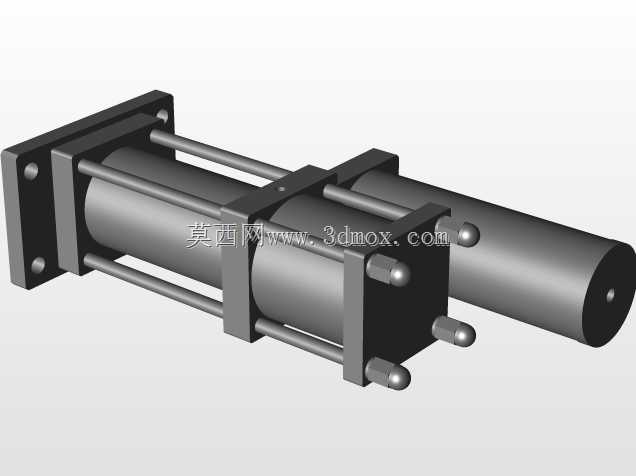

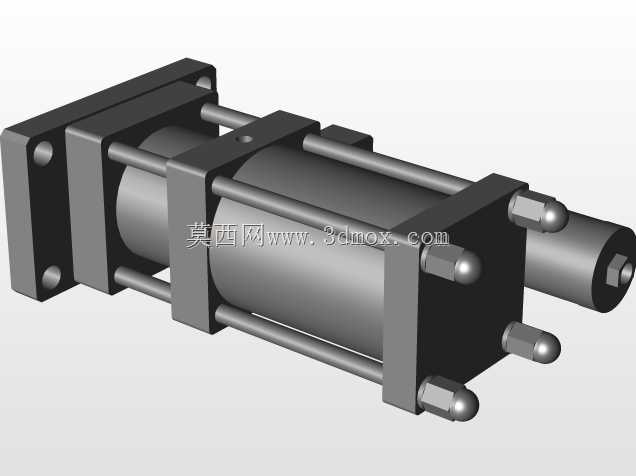

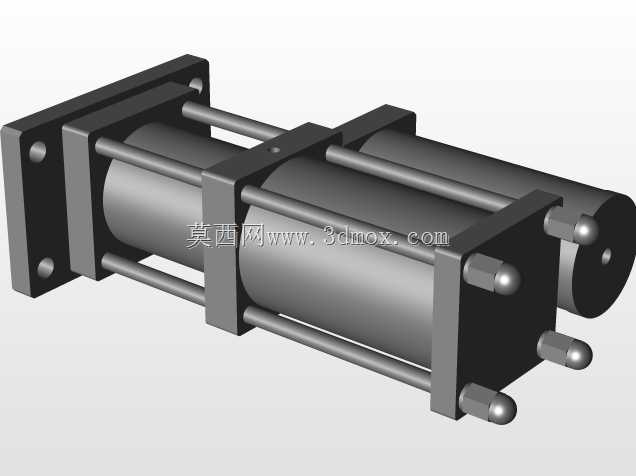

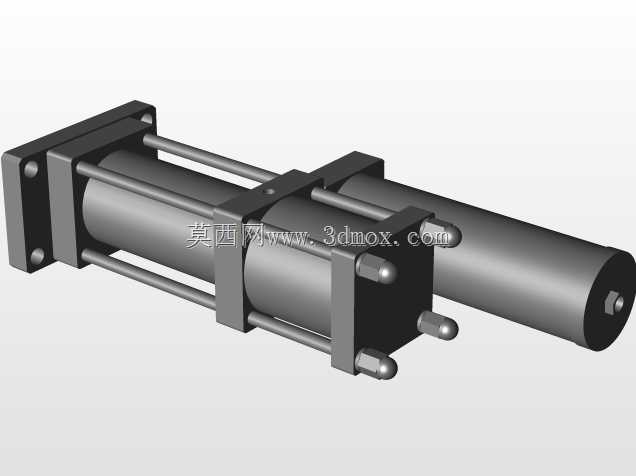

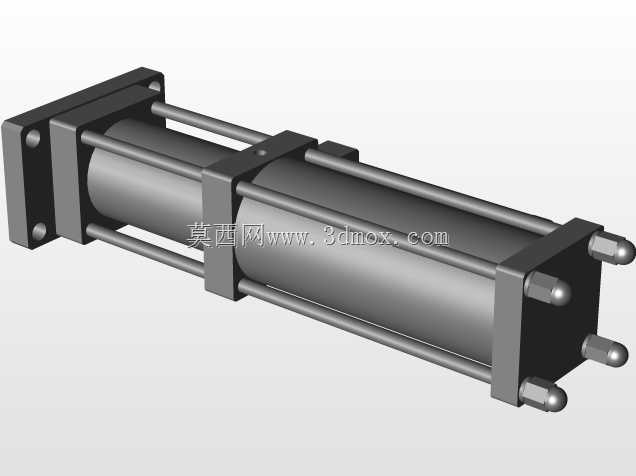

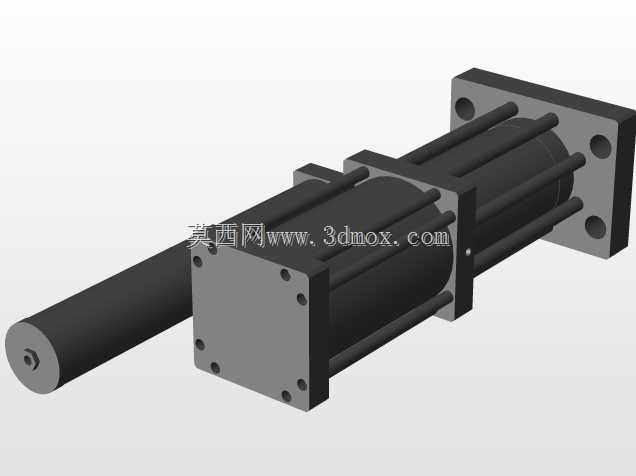

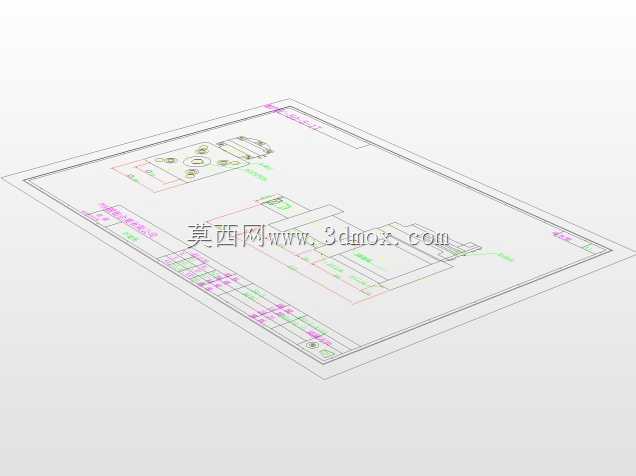

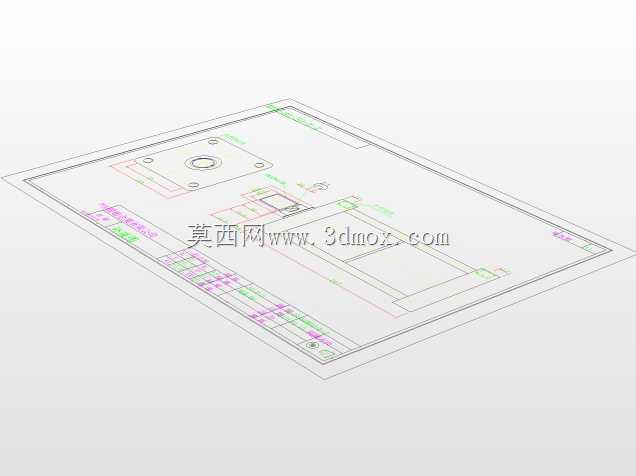

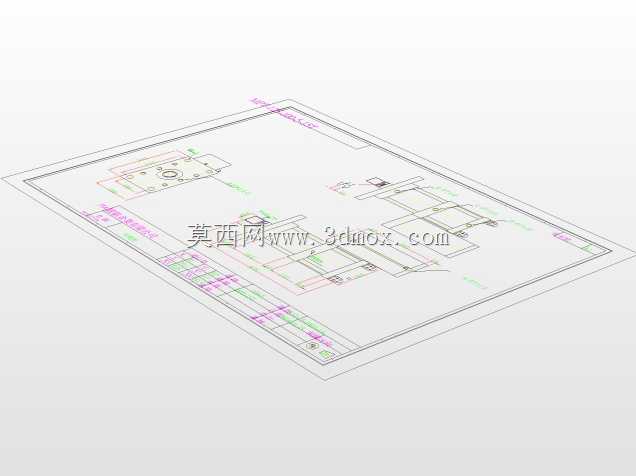

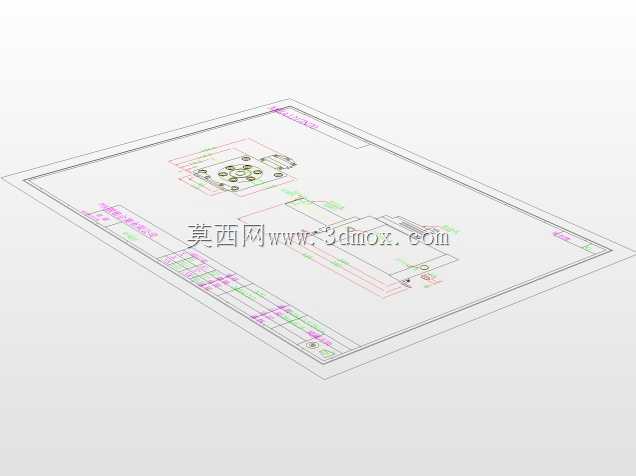

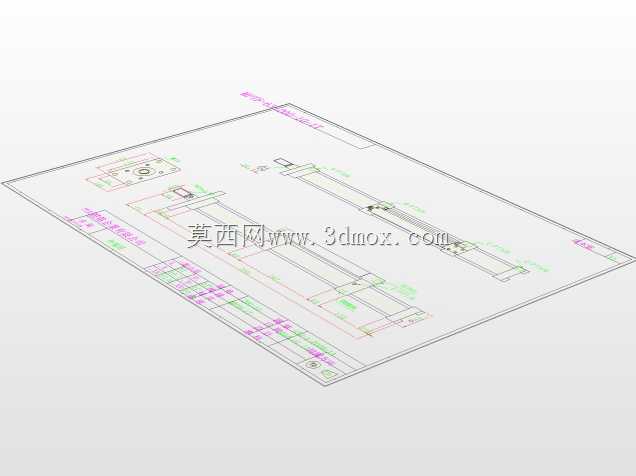

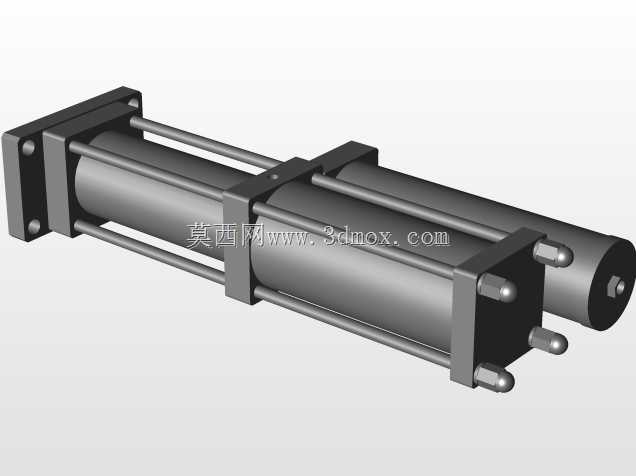

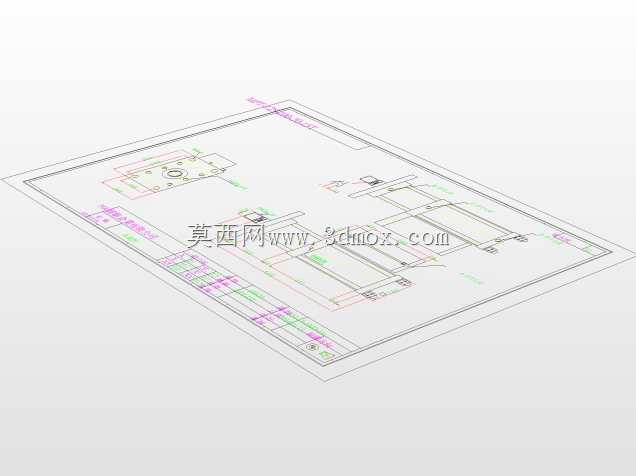

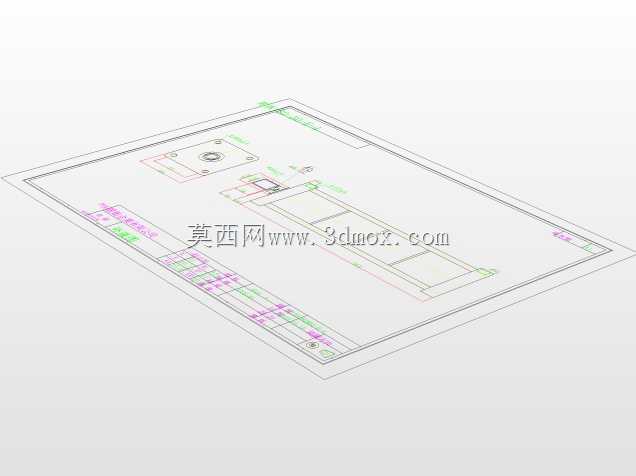

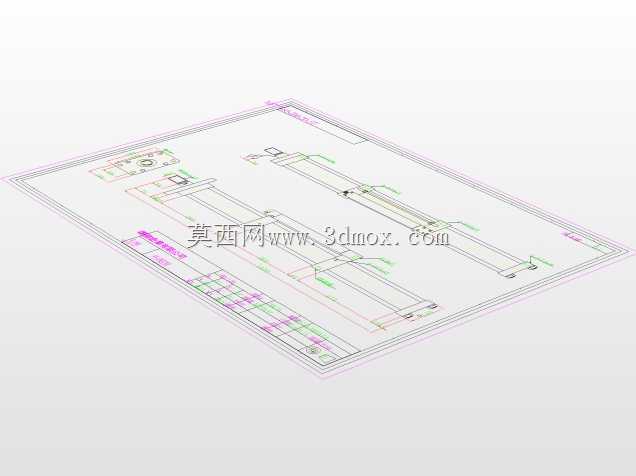

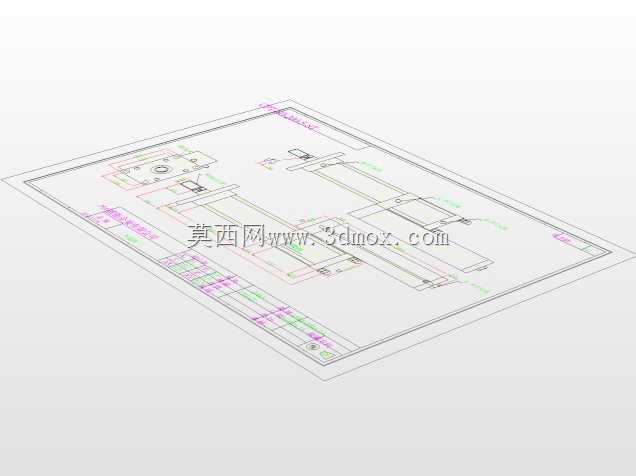

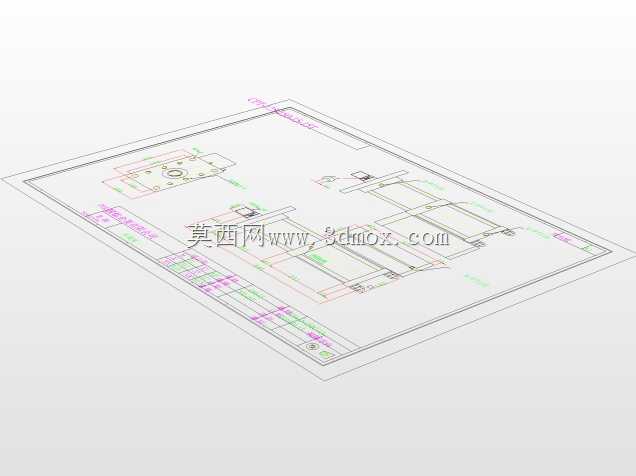

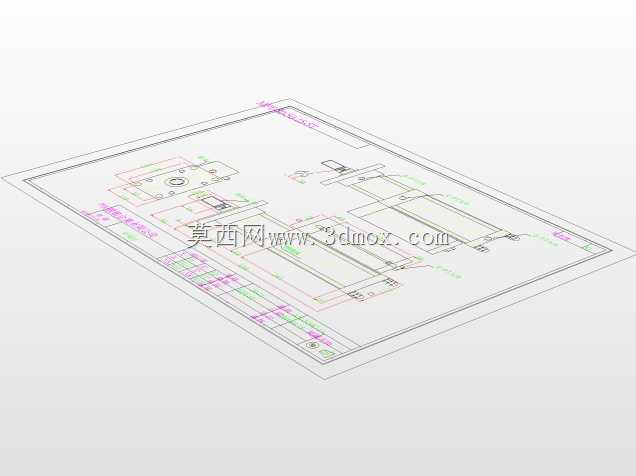

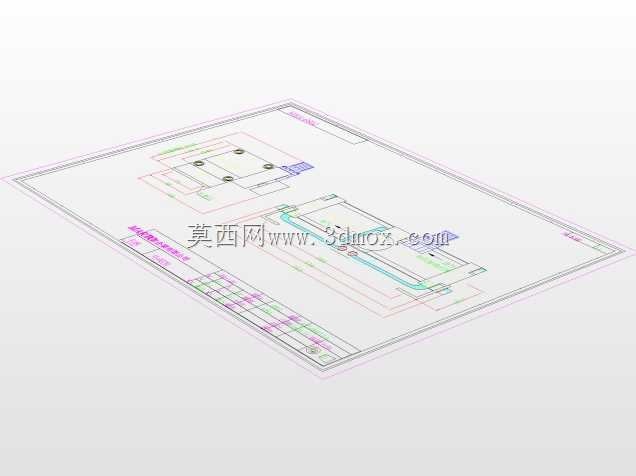

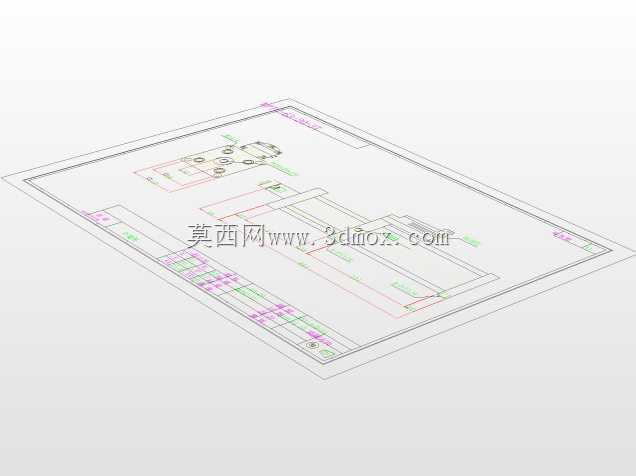

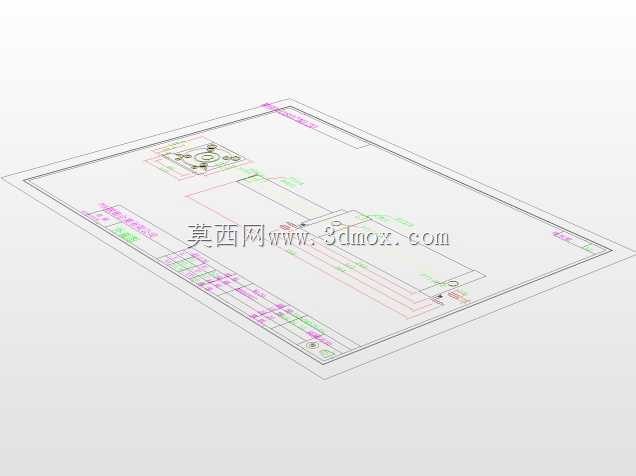

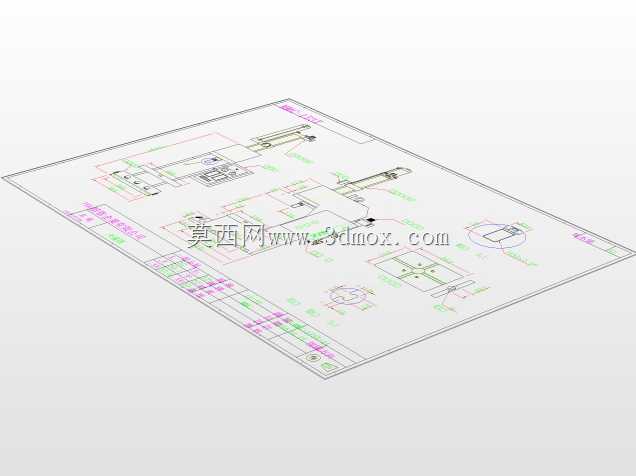

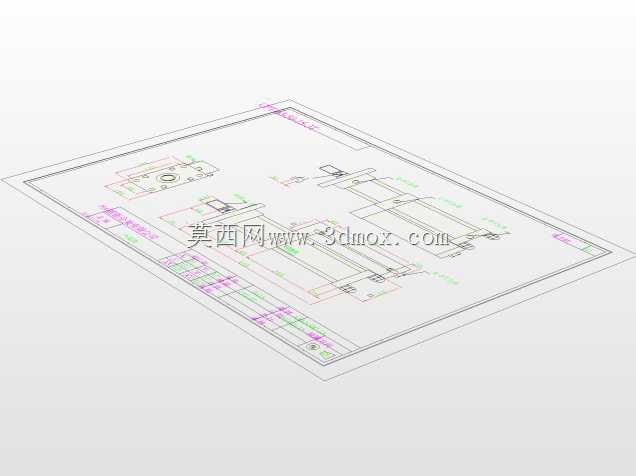

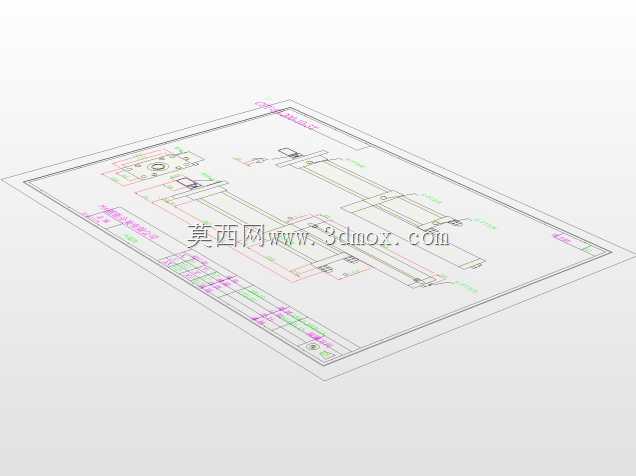

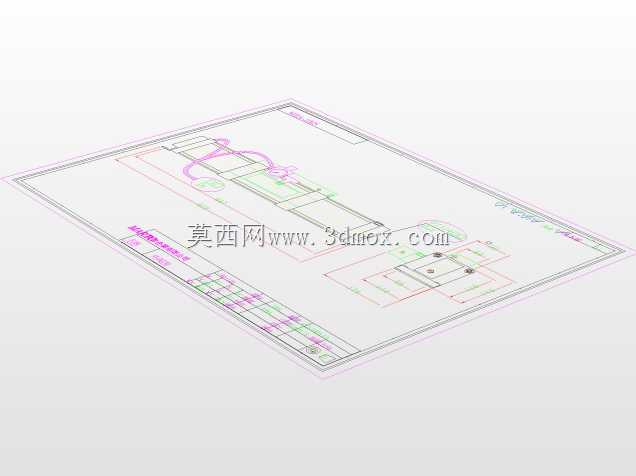

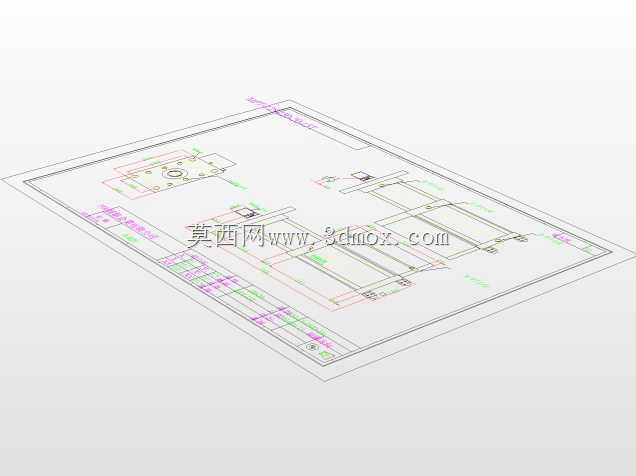

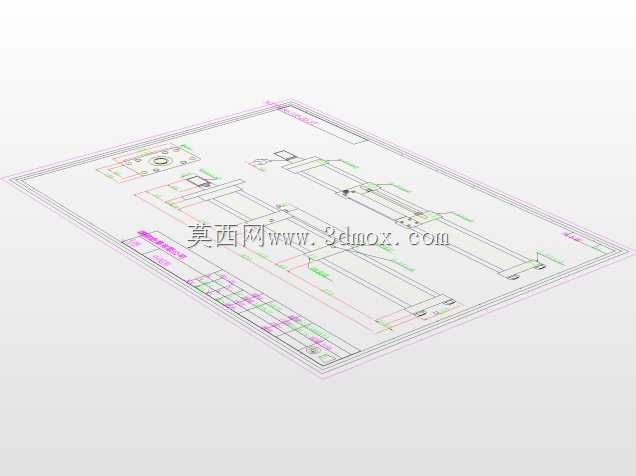

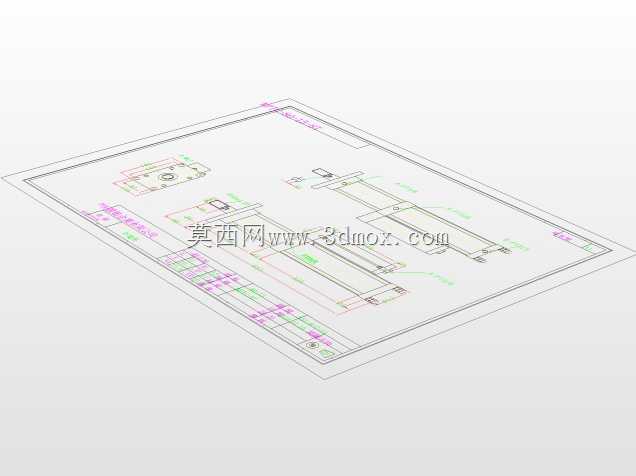

　　在自动化装配、压装成型、高压检测这类需要局部高压输出的工位上，常规气动系统往往受限于气源压力上限，无法提供足够的执行推力，单独配置高压液压站又会带来管路布局复杂、运维成本高、油液泄漏污染等问题，增压油缸正是为平衡这两类传动方案的优劣势而设计的集成式执行元件。这款增压油缸采用气驱液增的结构逻辑，以常规工厂标配的0.4-0.7MPa压缩空气作为驱动源，通过内置的不同截面增压活塞组，将气压按面积比换算放大为高压油液压力，最终在输出端实现数倍乃至数十倍于常规气缸的输出推力，不需要额外配置独立的高压液压动力单元，仅需接入常规气动管路即可完成高压作业，非常适合分散布置的单机自动化工位使用。从结构设计逻辑来看，这款产品将驱动气缸段、增压腔体段、

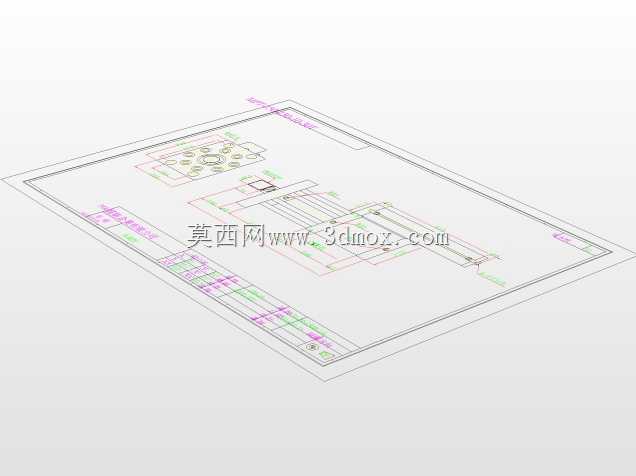

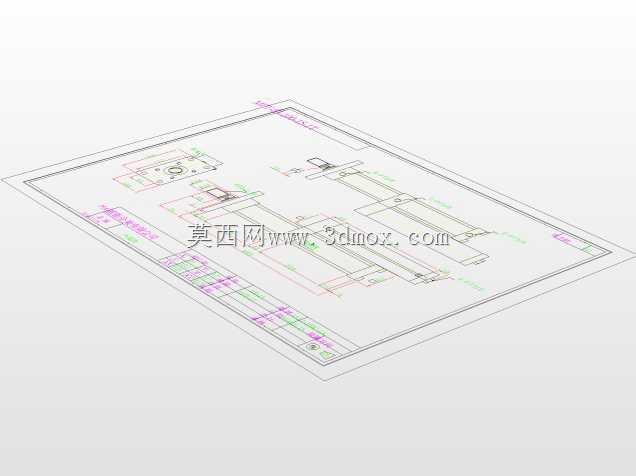

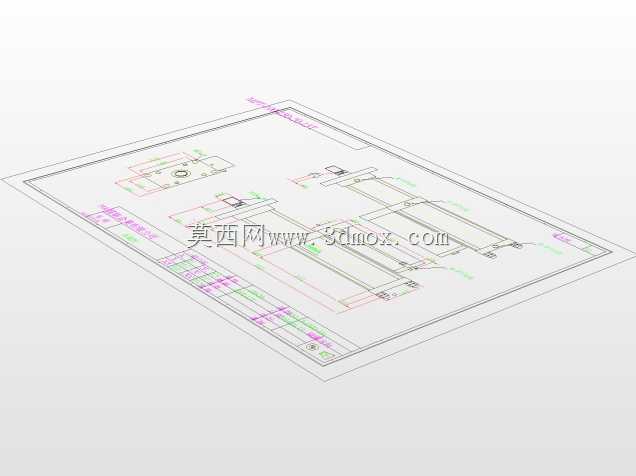

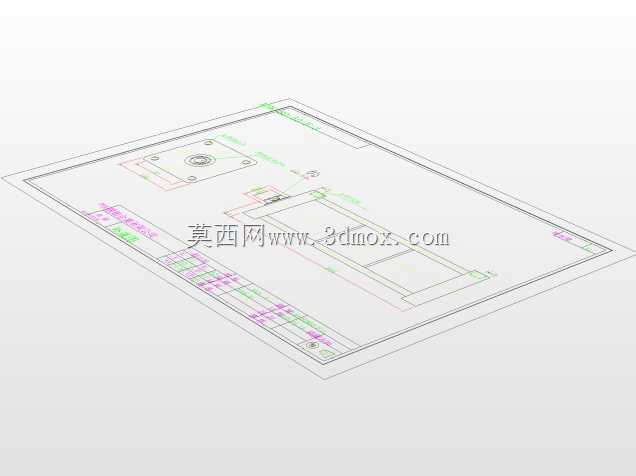

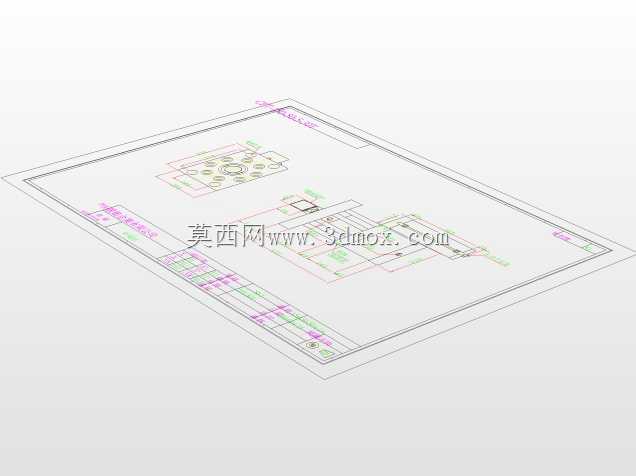

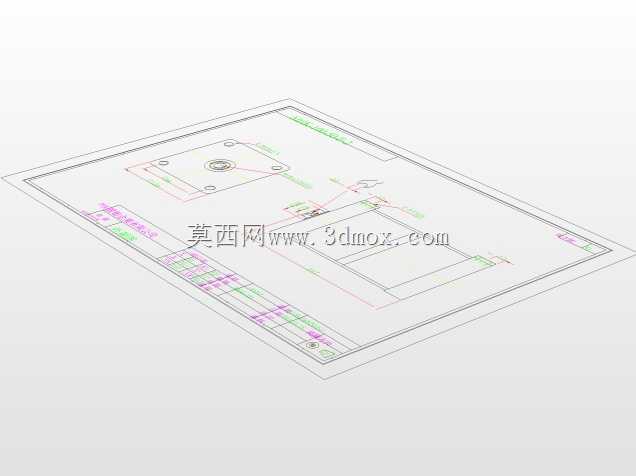

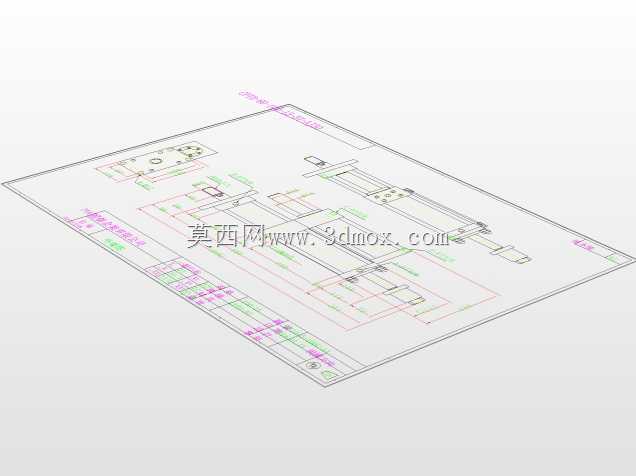

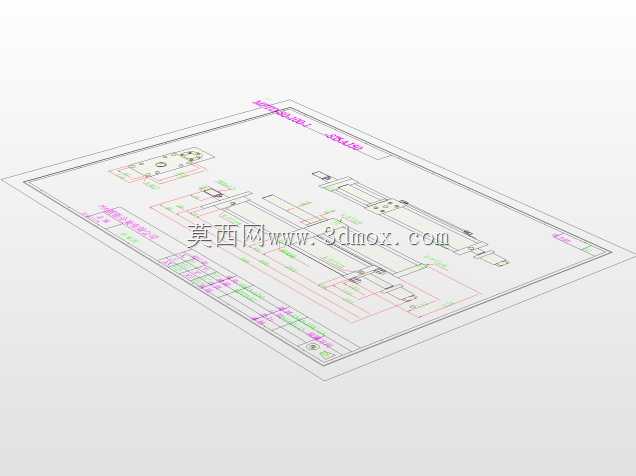

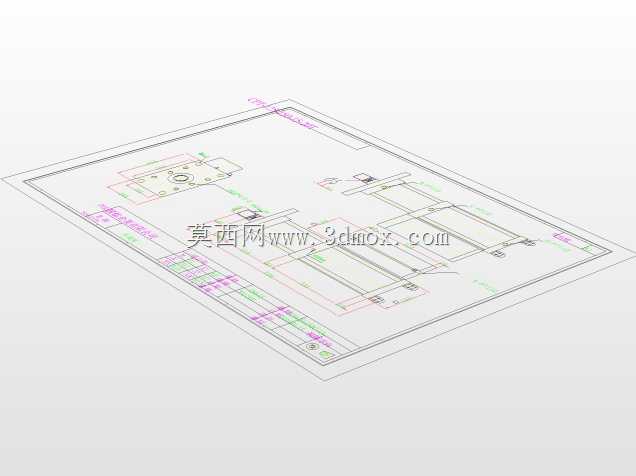

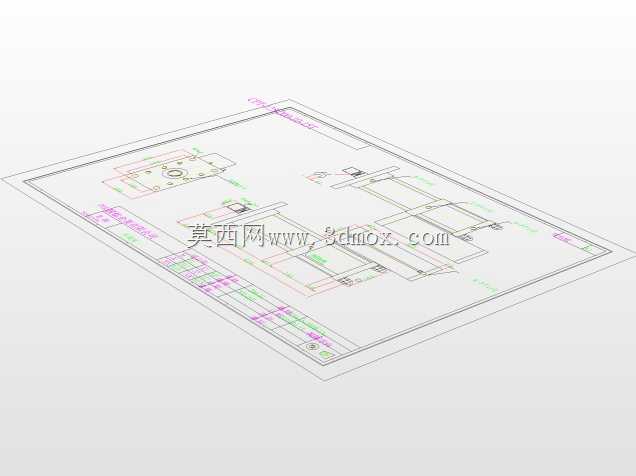

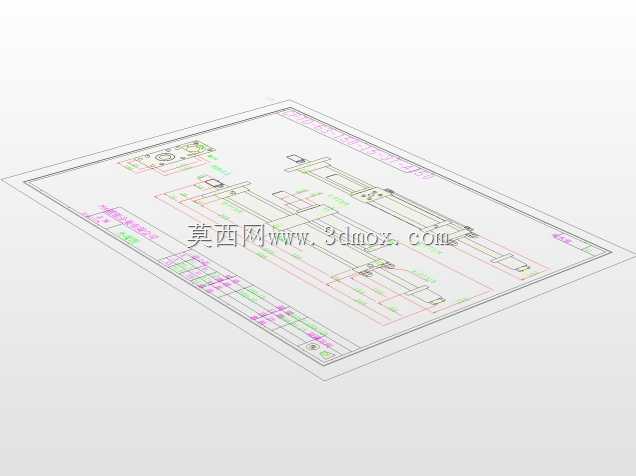

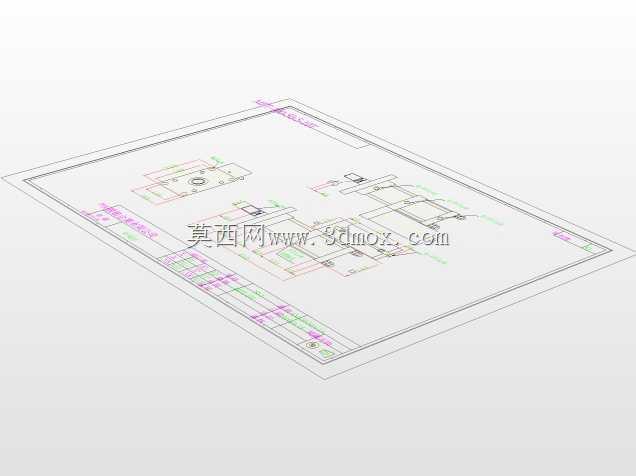

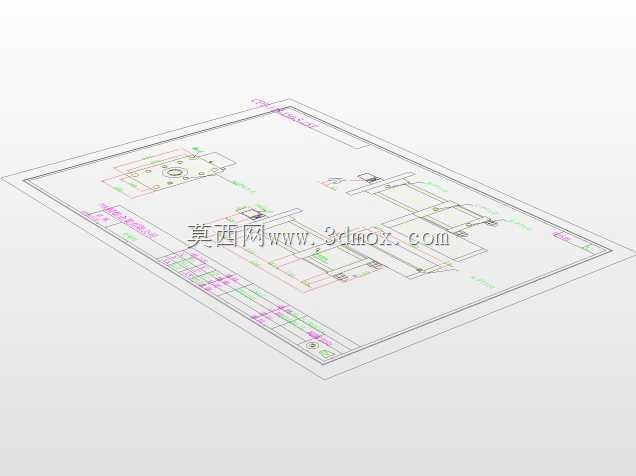

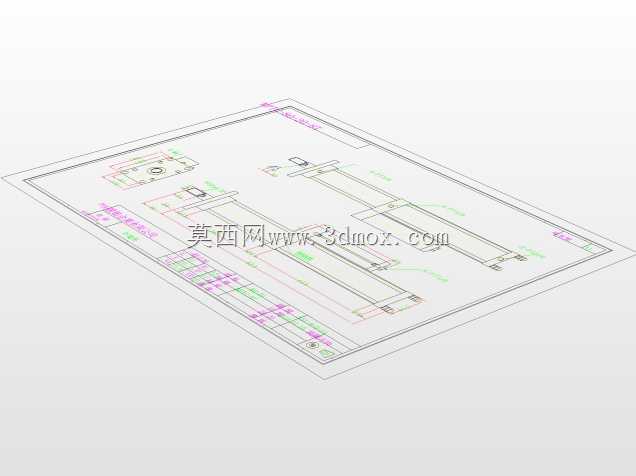

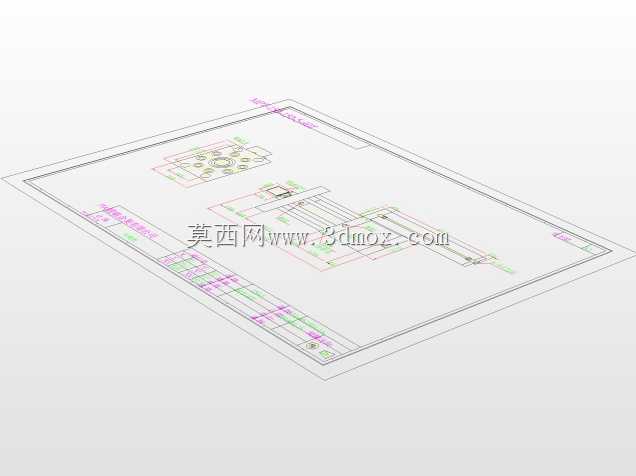

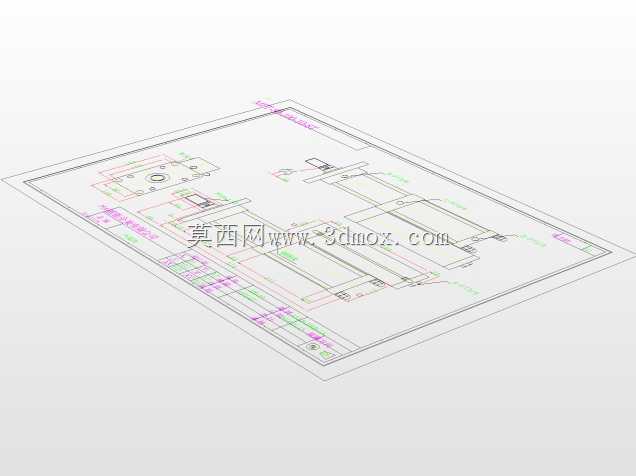

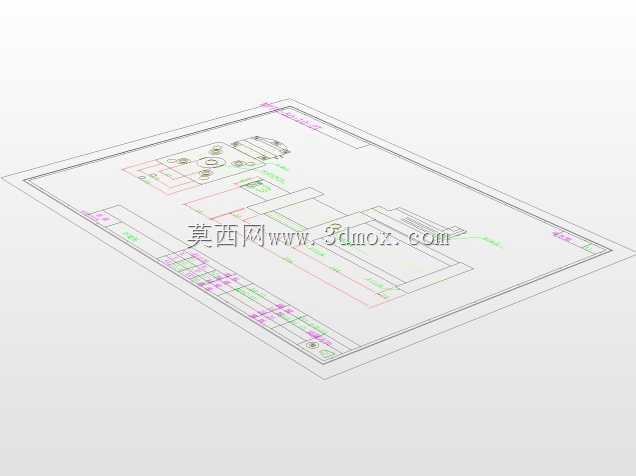

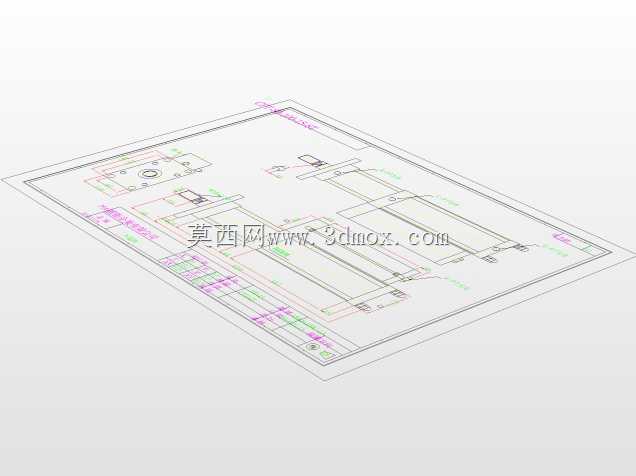

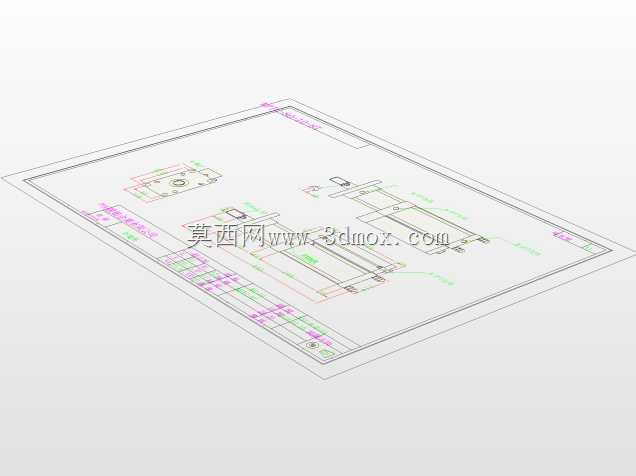

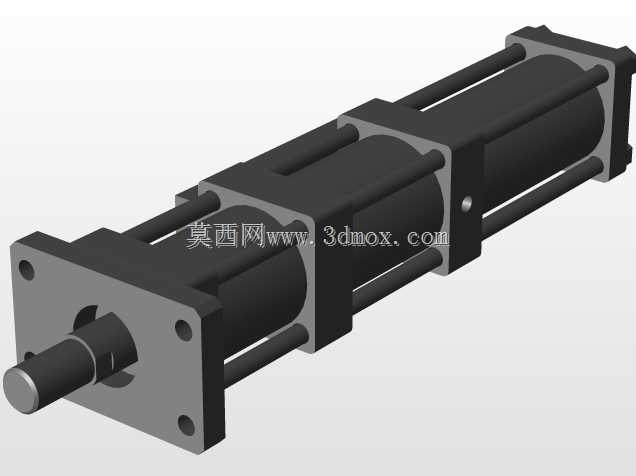

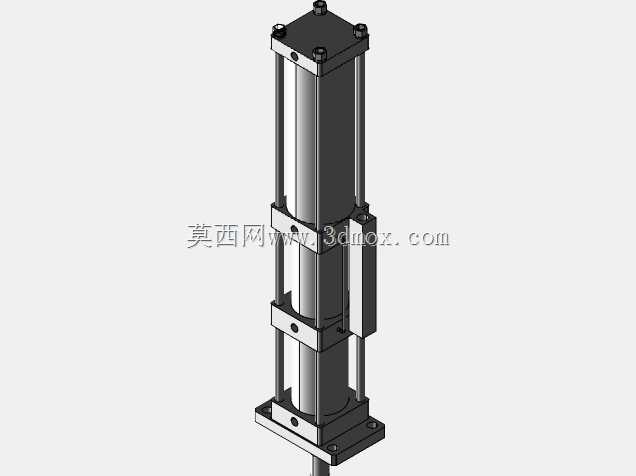

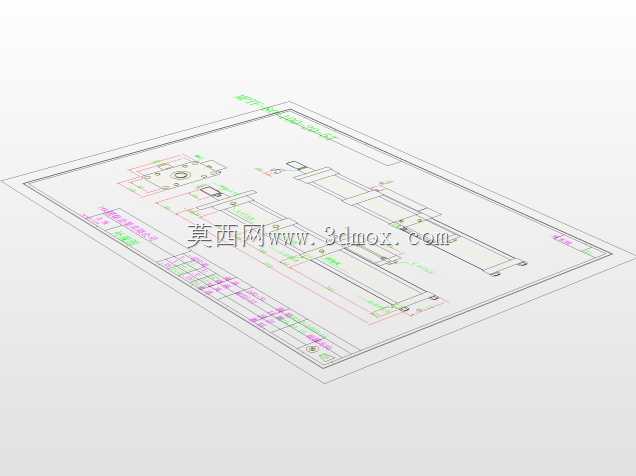

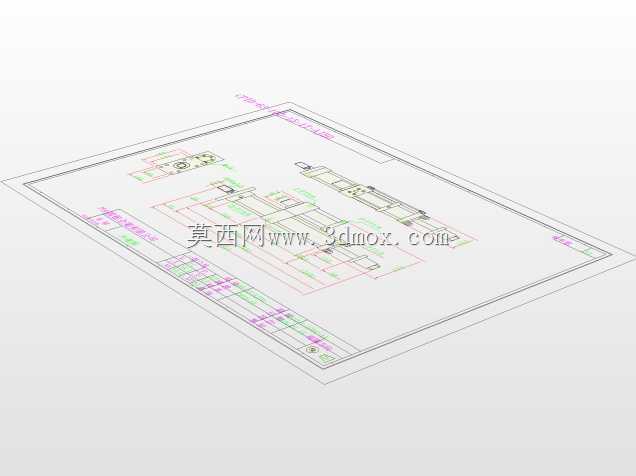

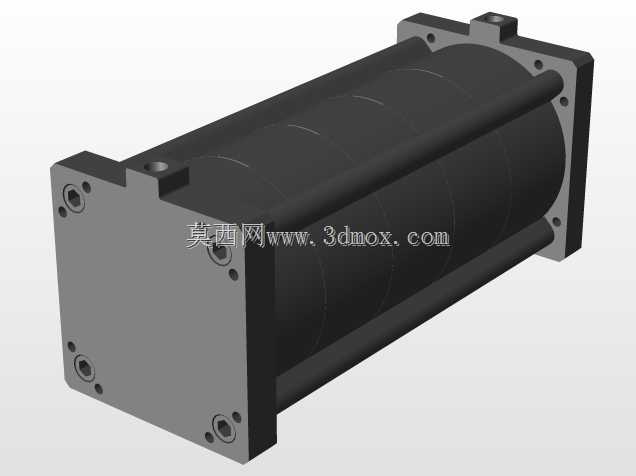

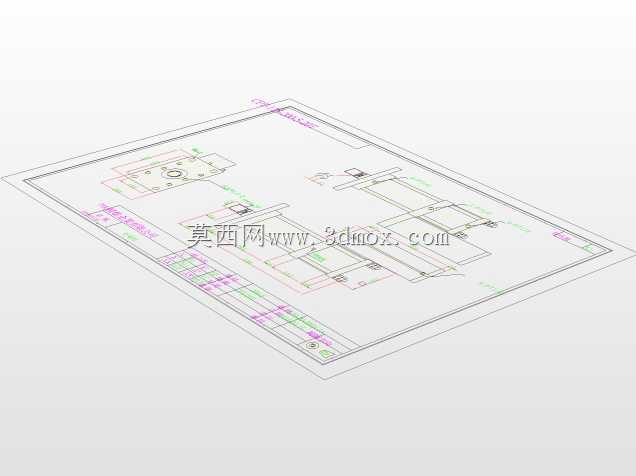

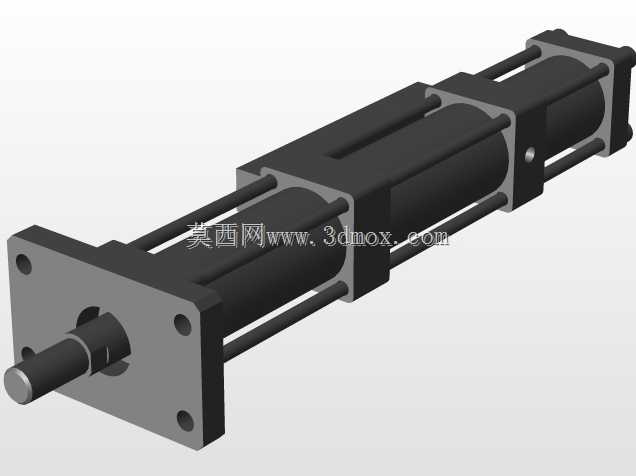

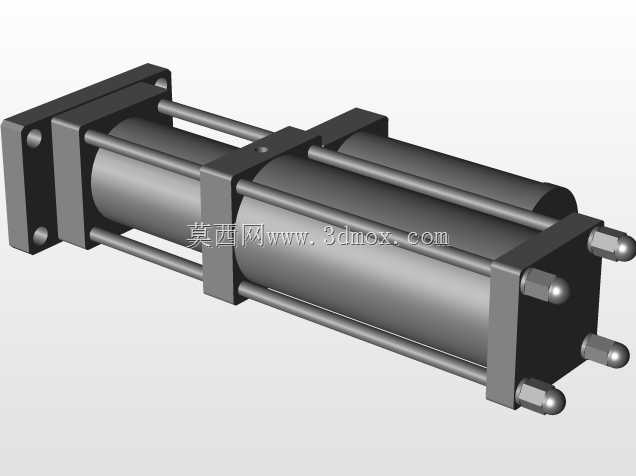

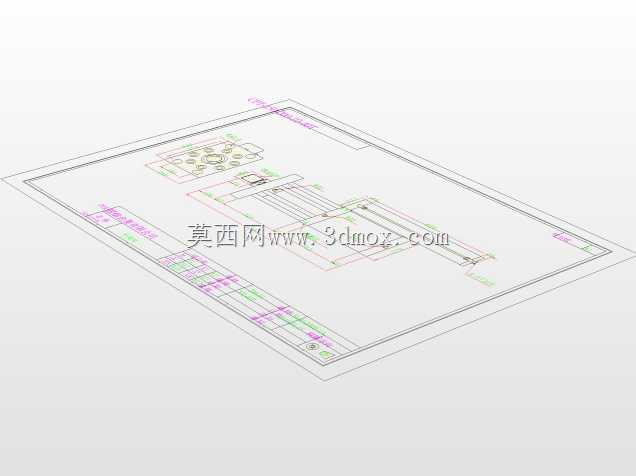

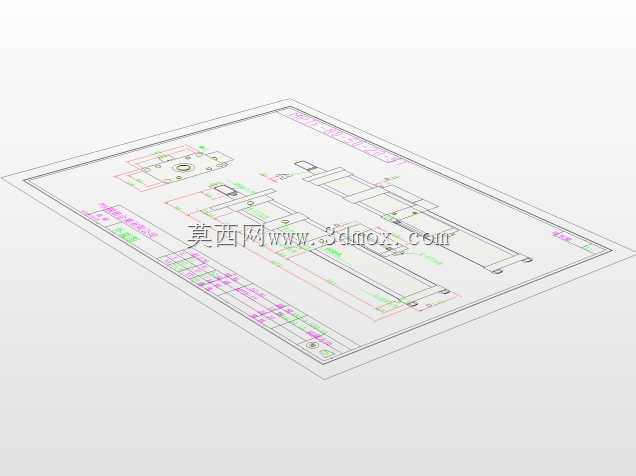

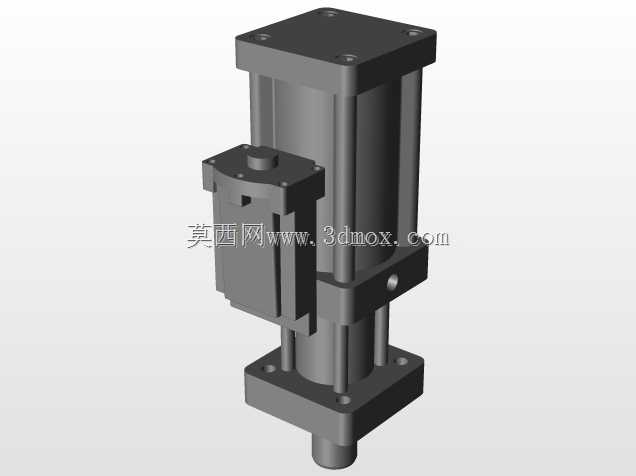

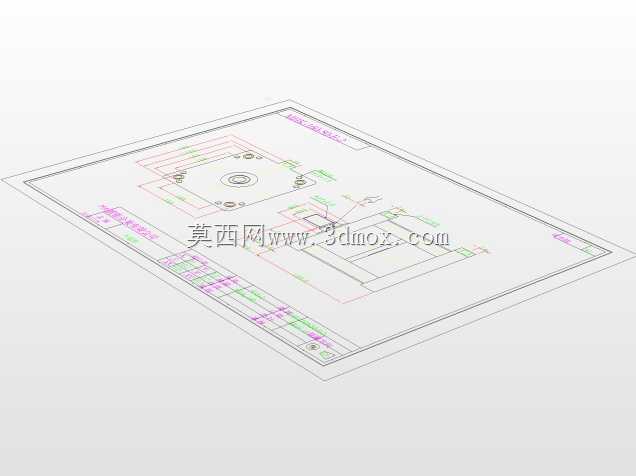

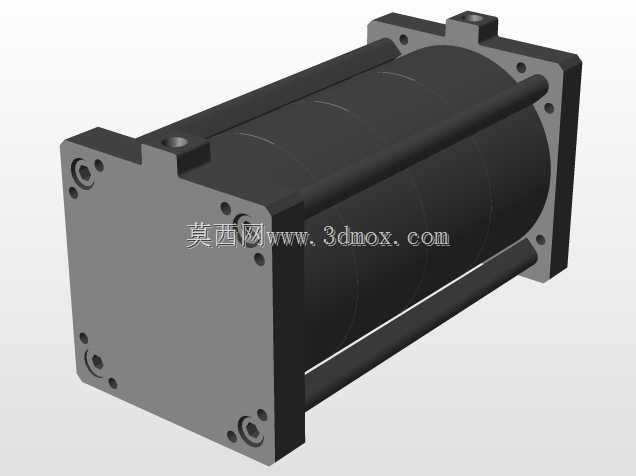

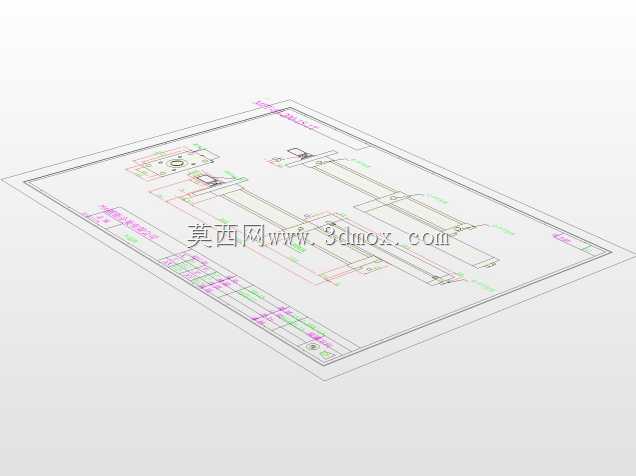

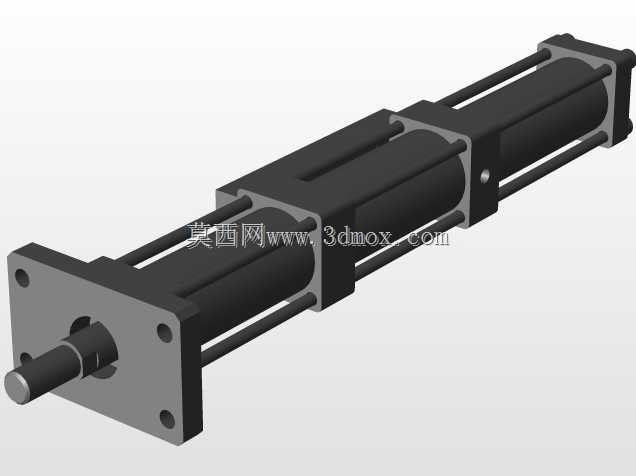

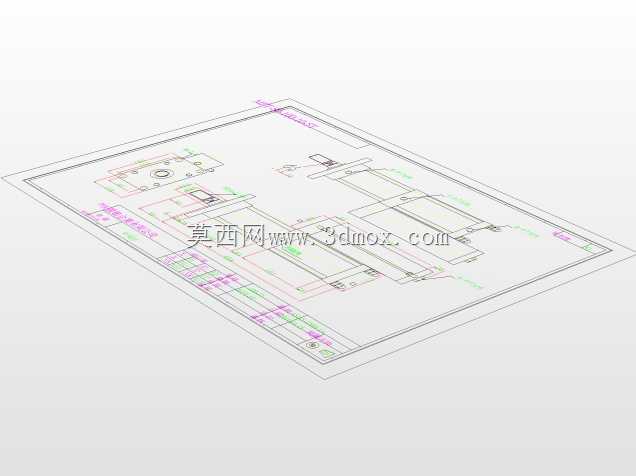

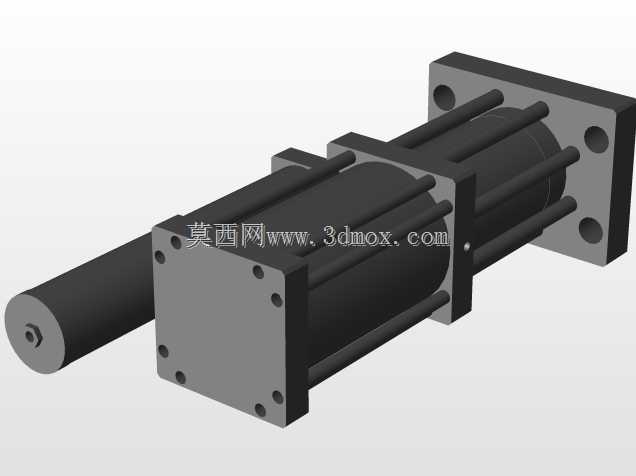

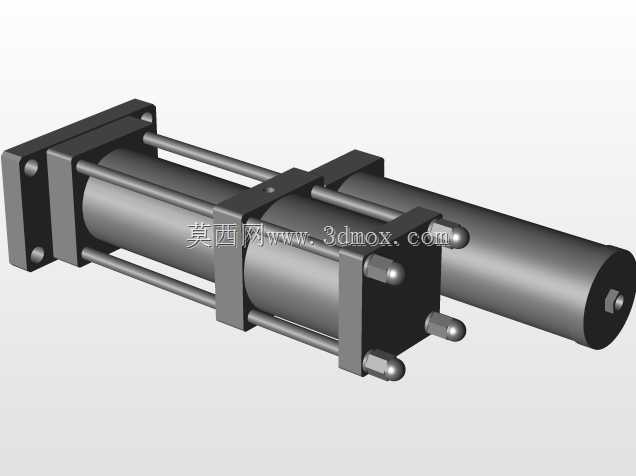

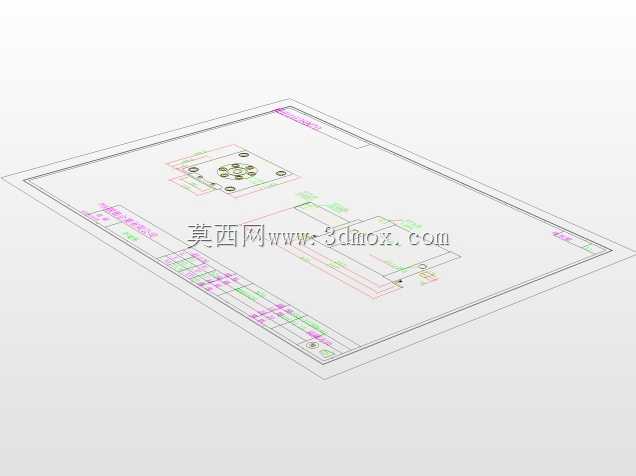

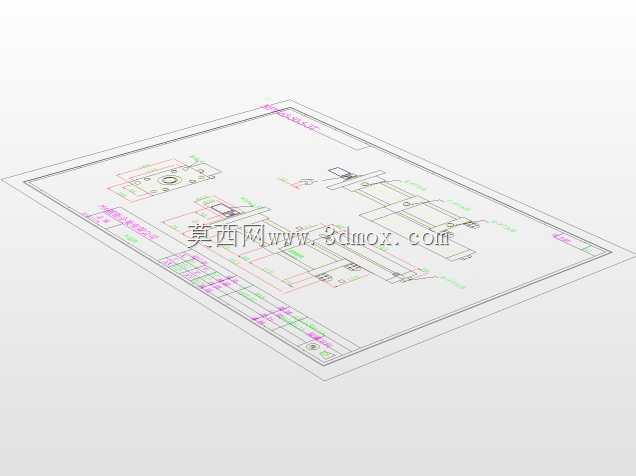

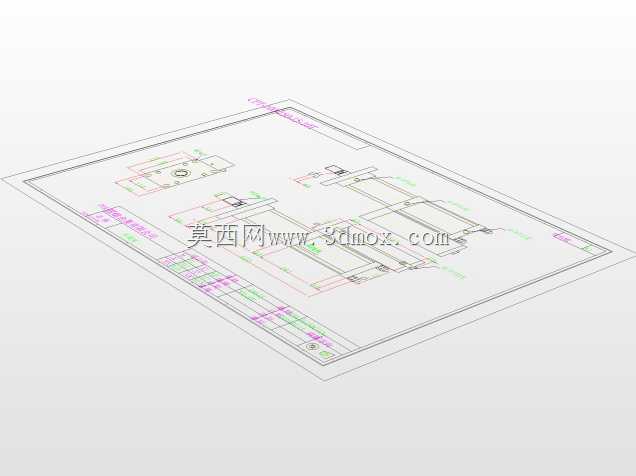

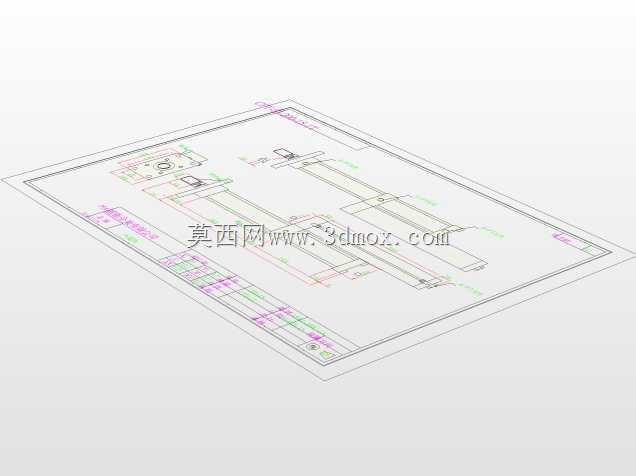

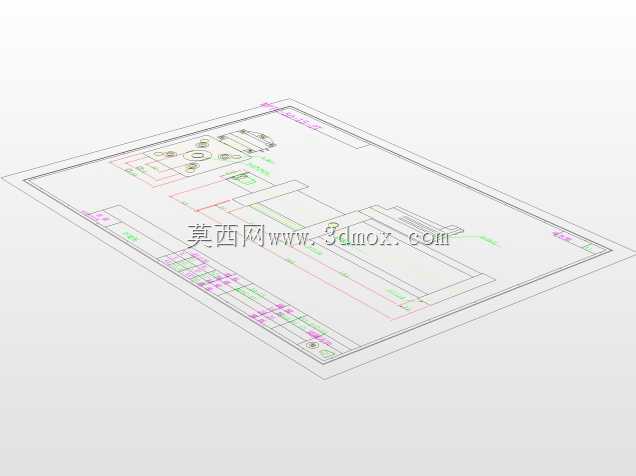

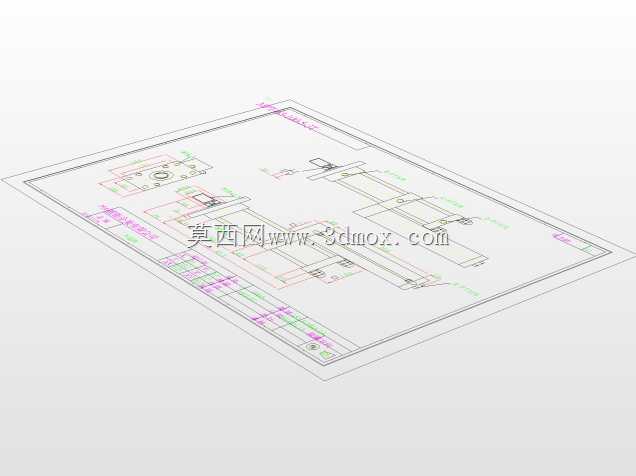

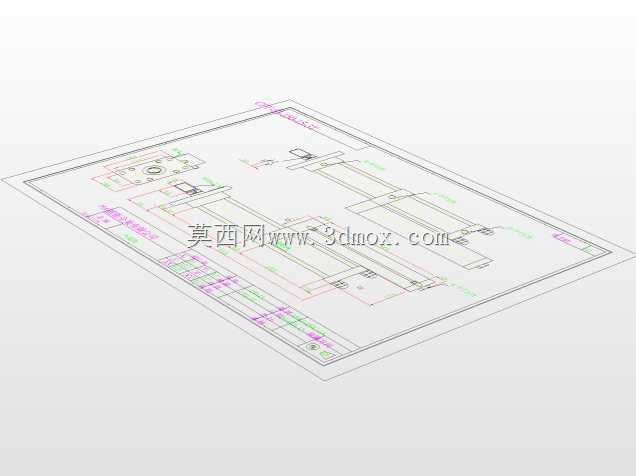

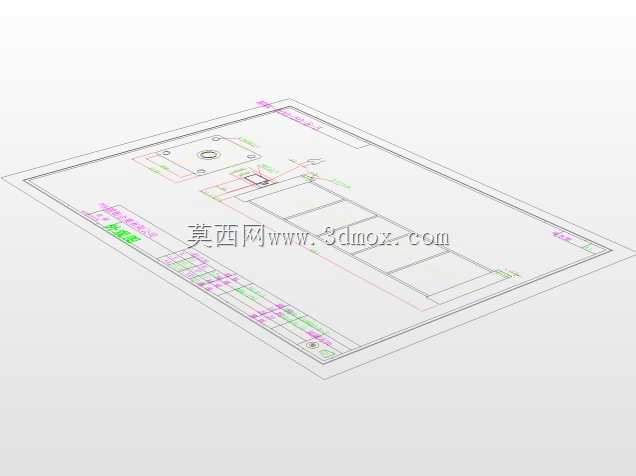

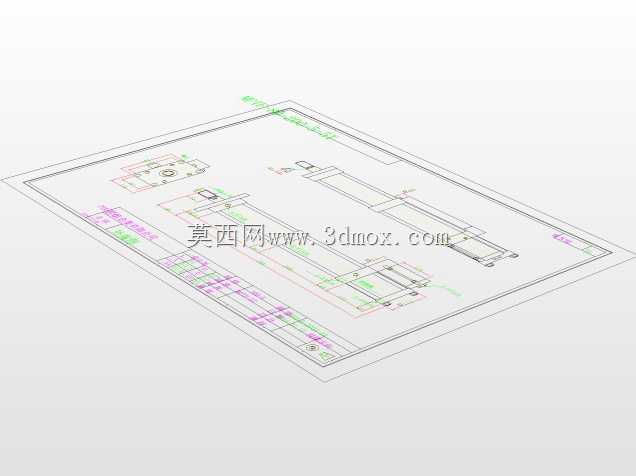

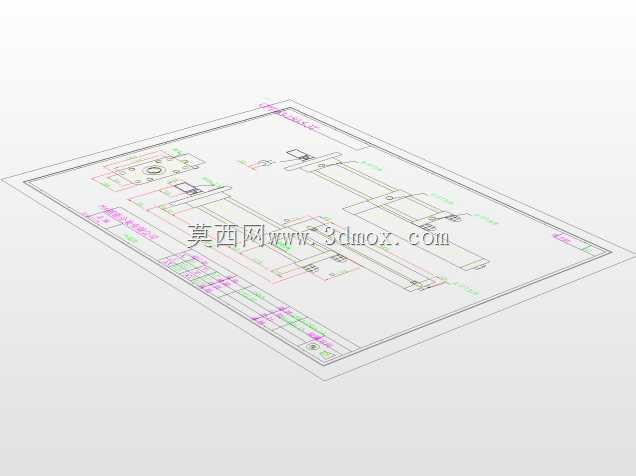

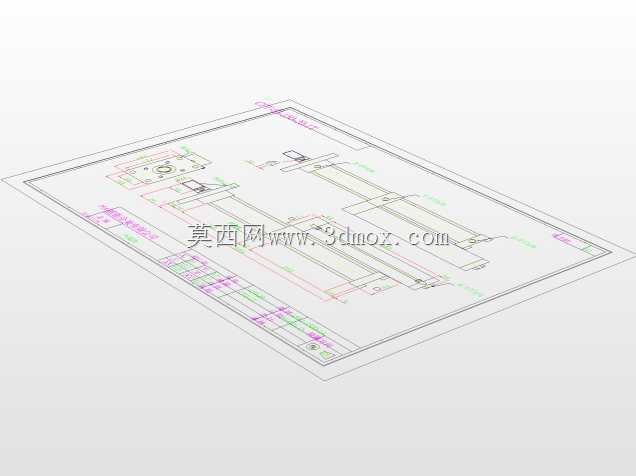

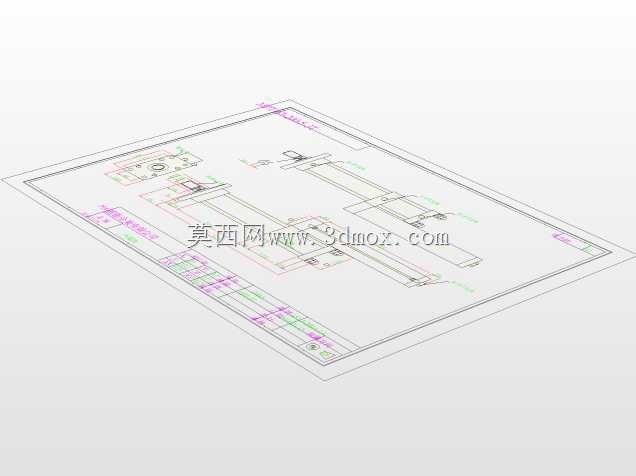

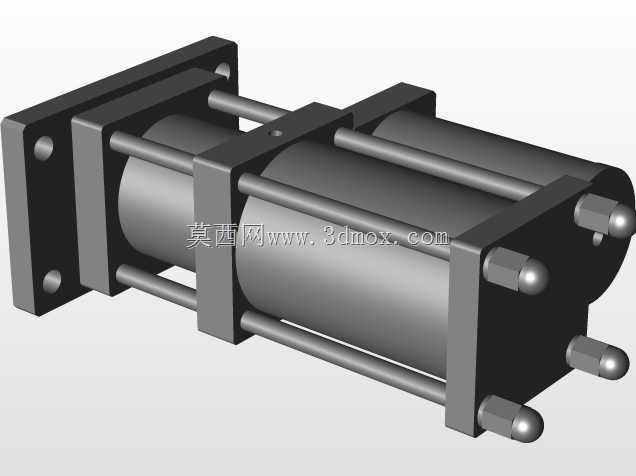

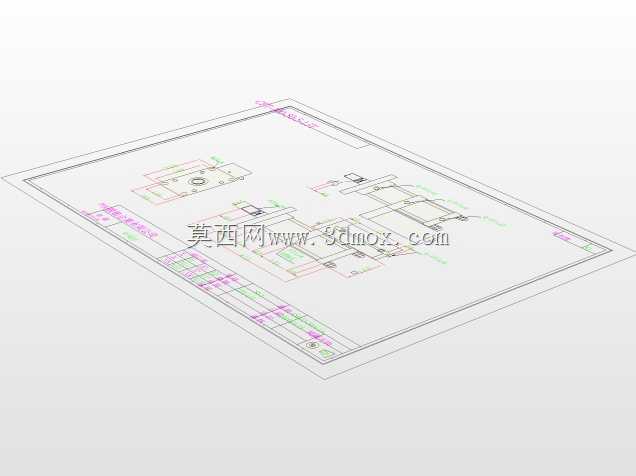

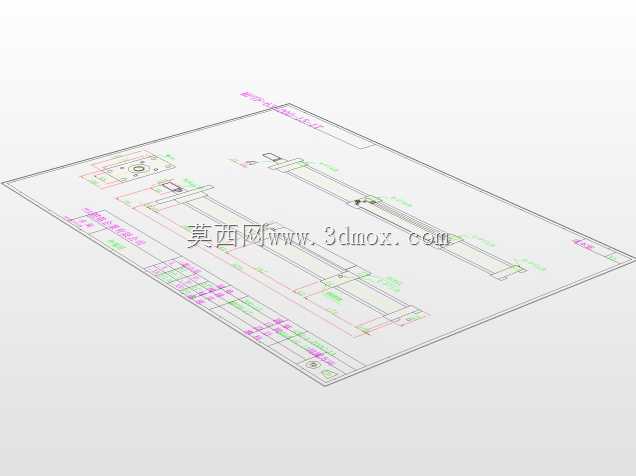

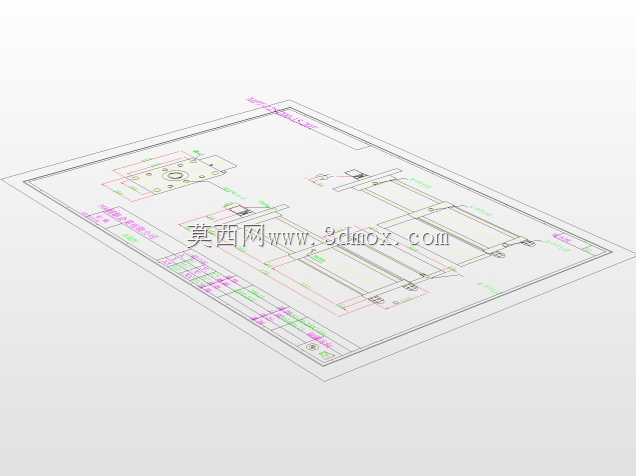

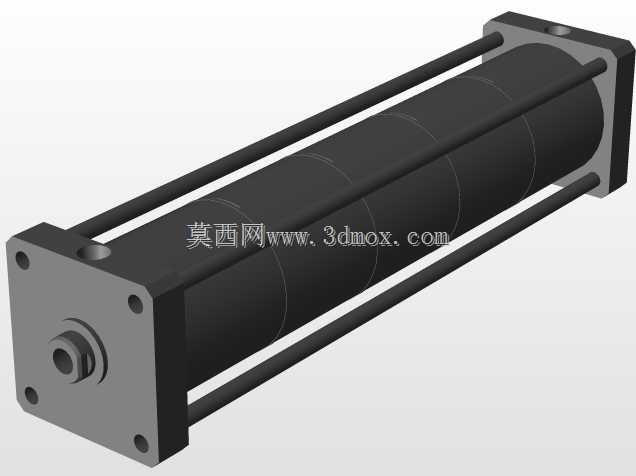

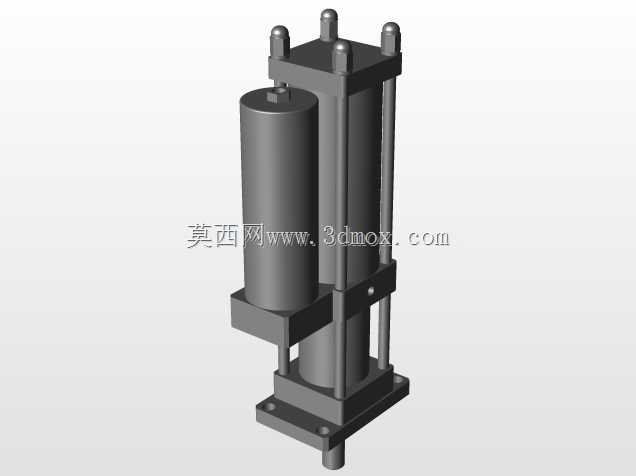

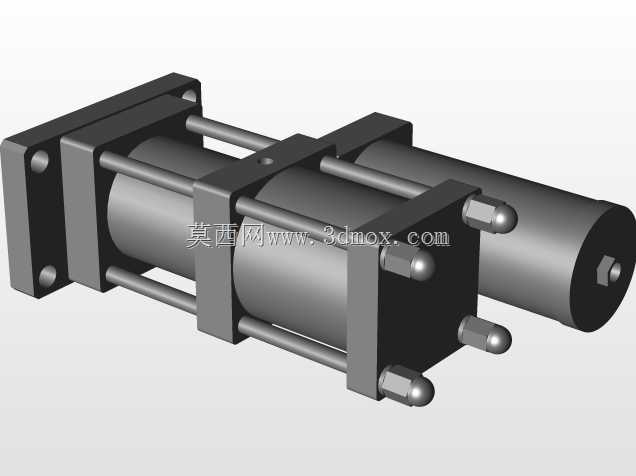

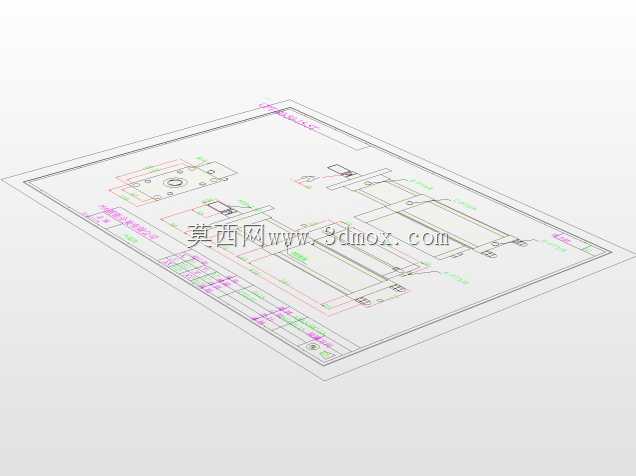

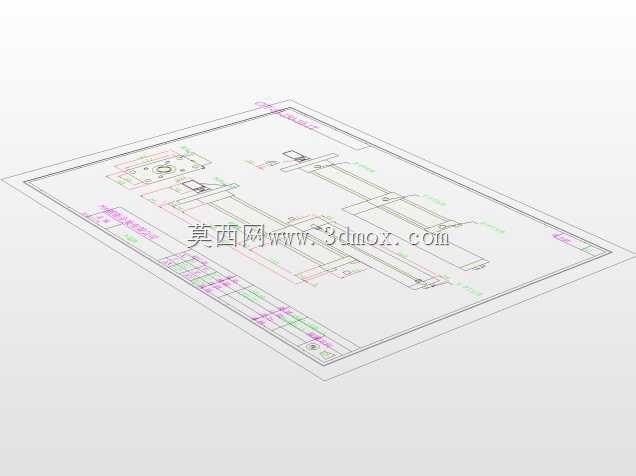

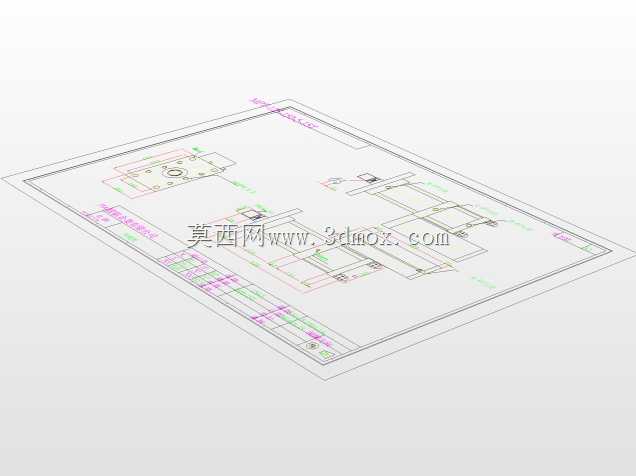

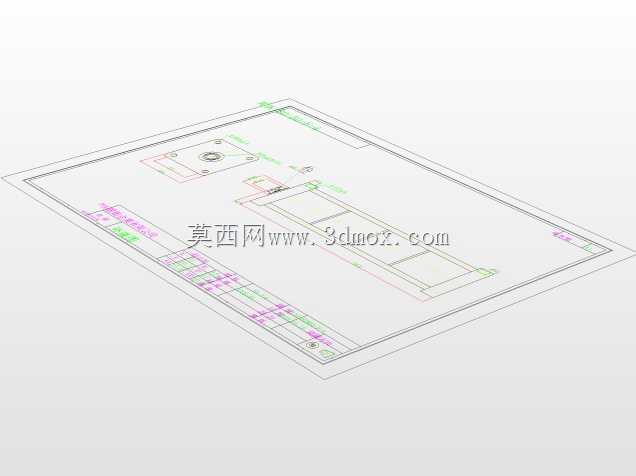

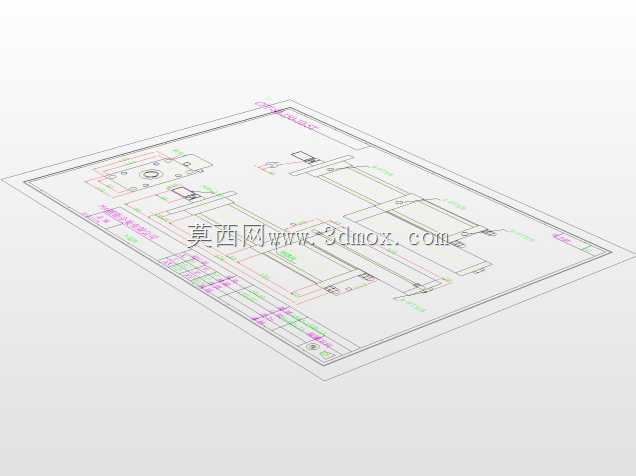

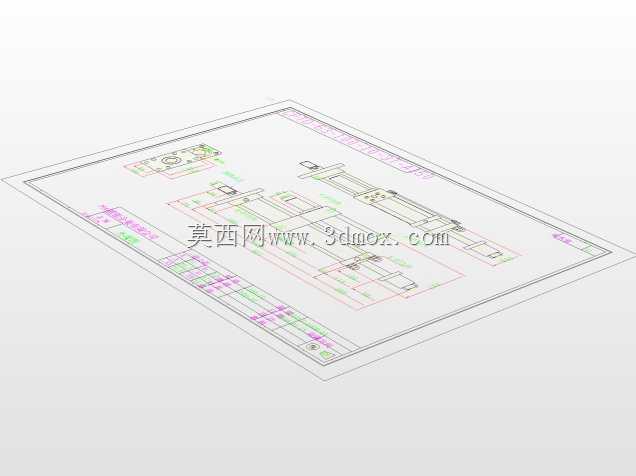

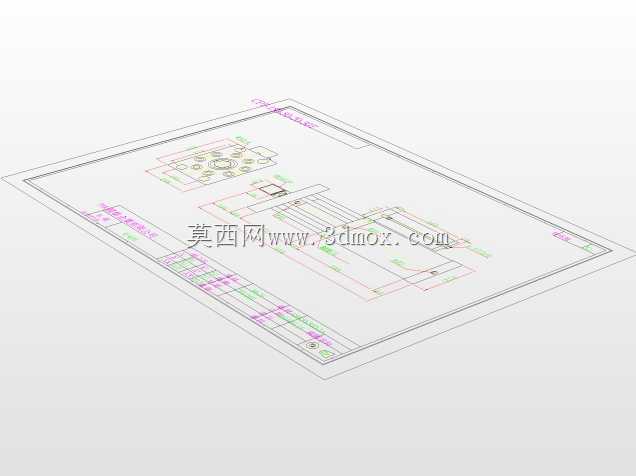

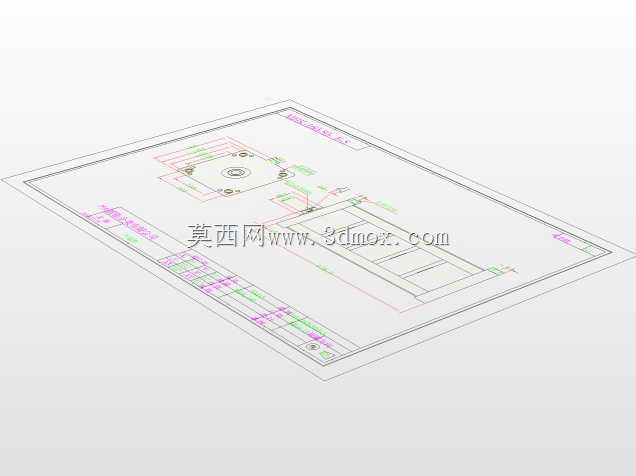

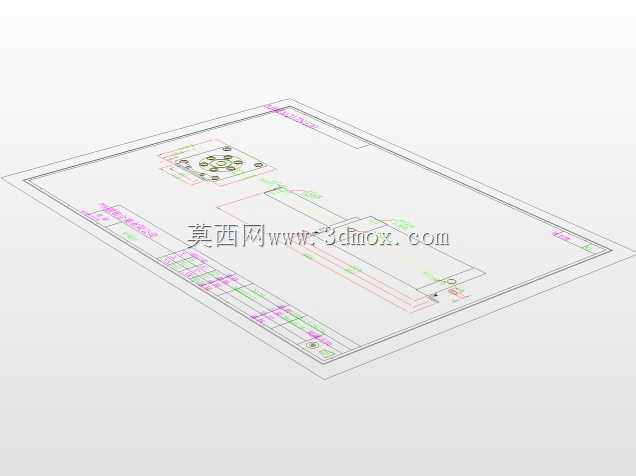

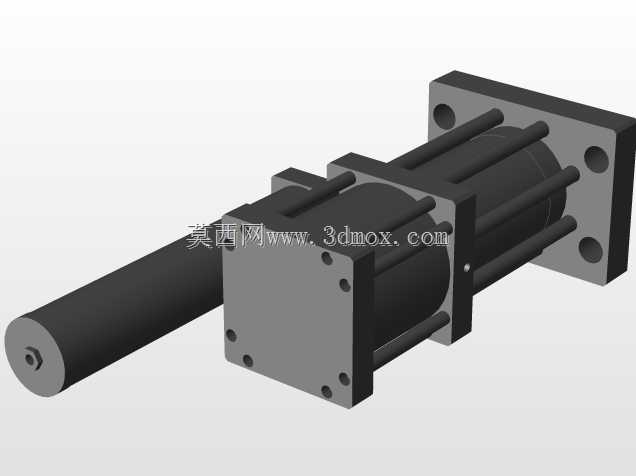

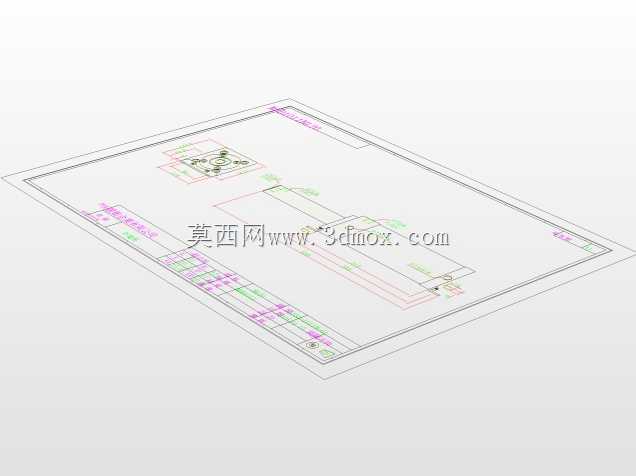

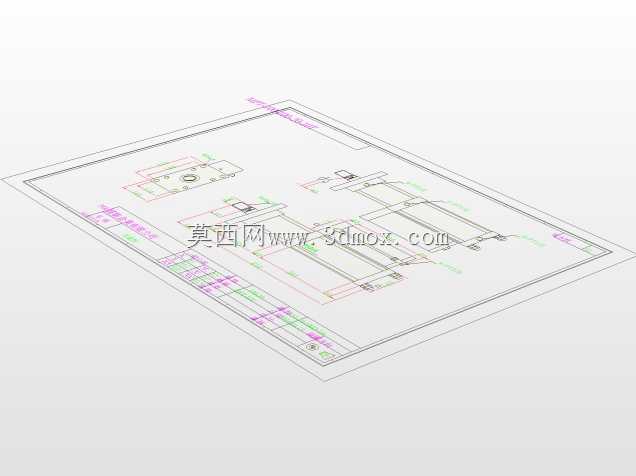

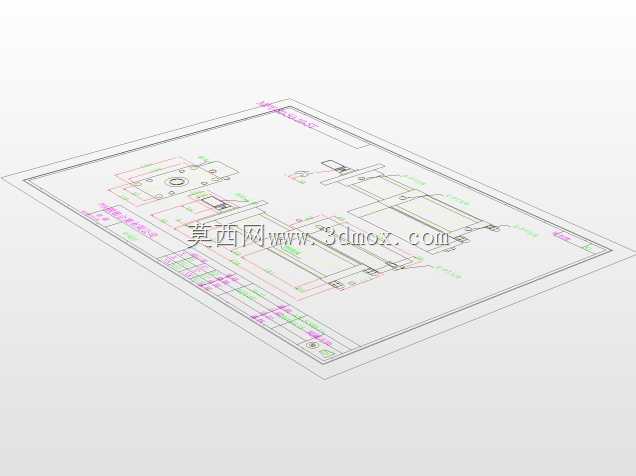

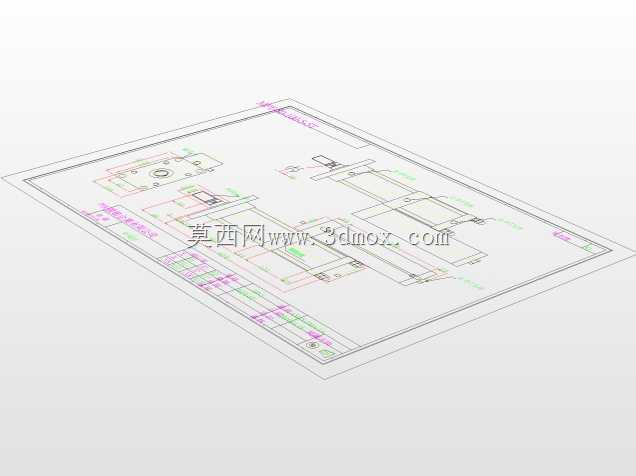

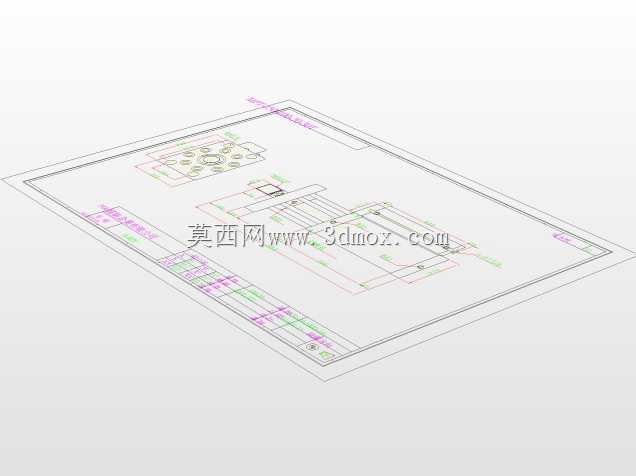

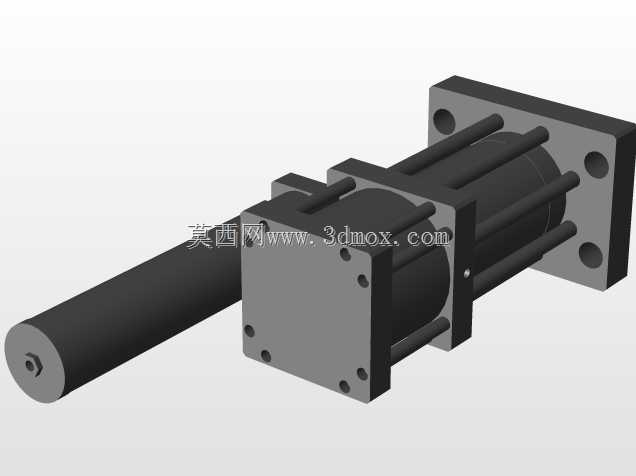

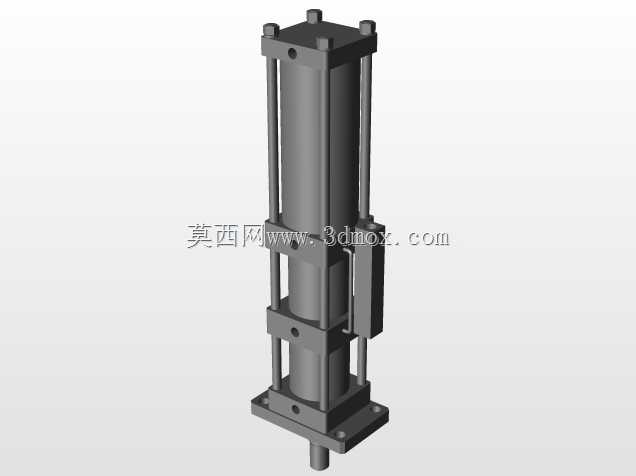

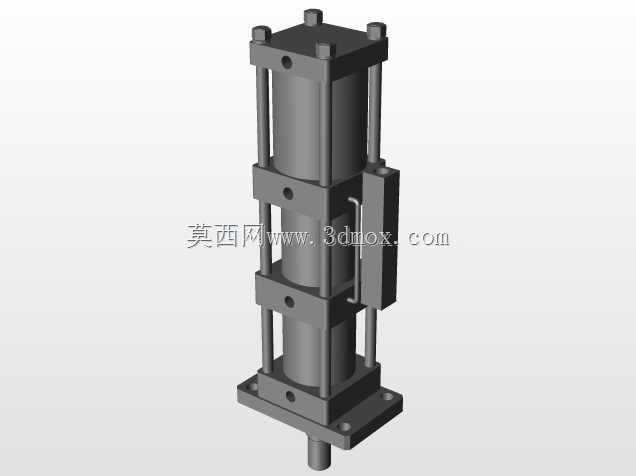

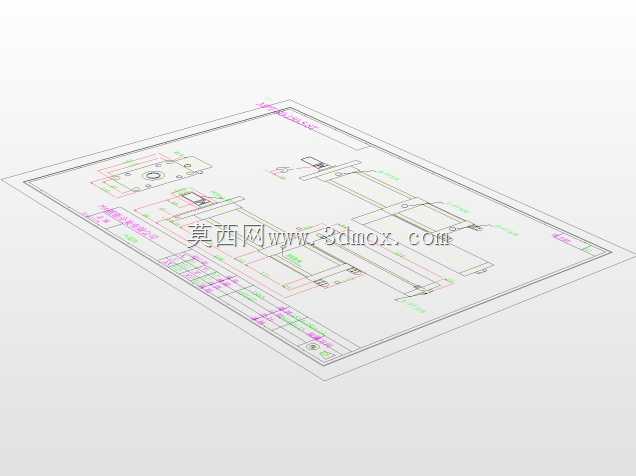

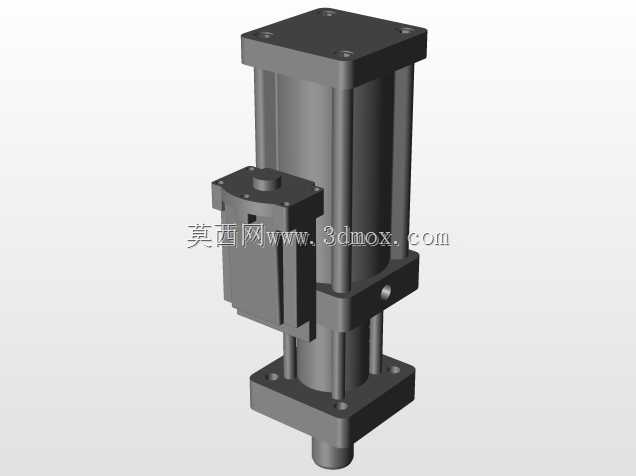

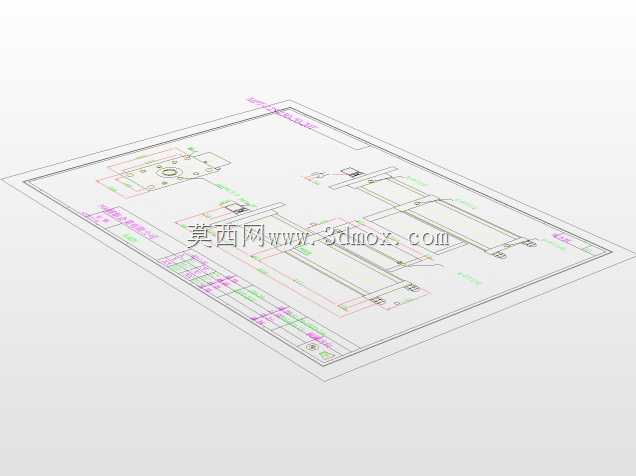

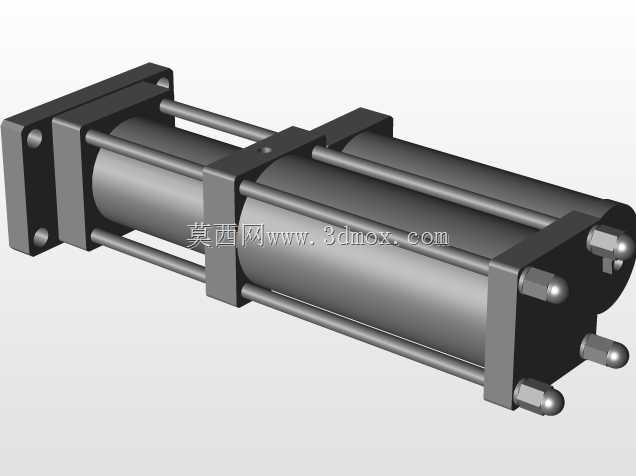

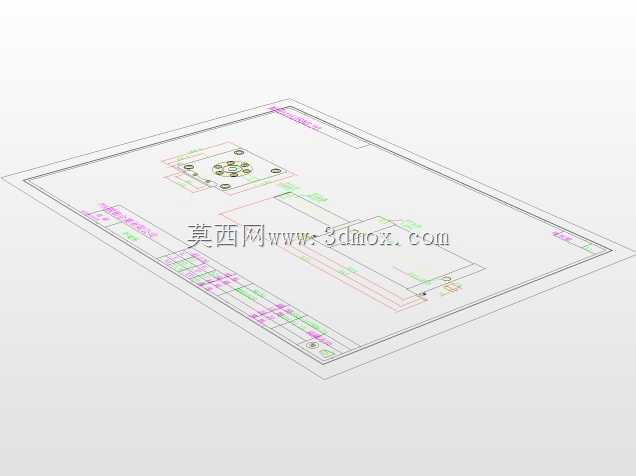

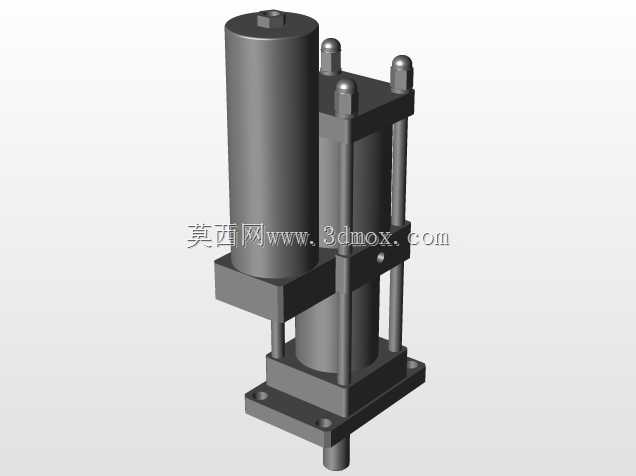

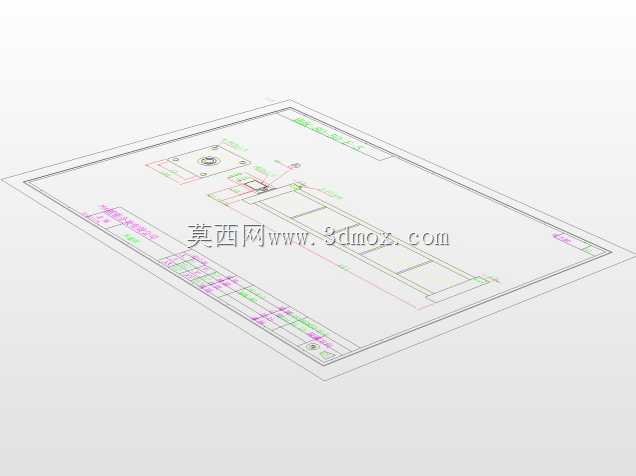

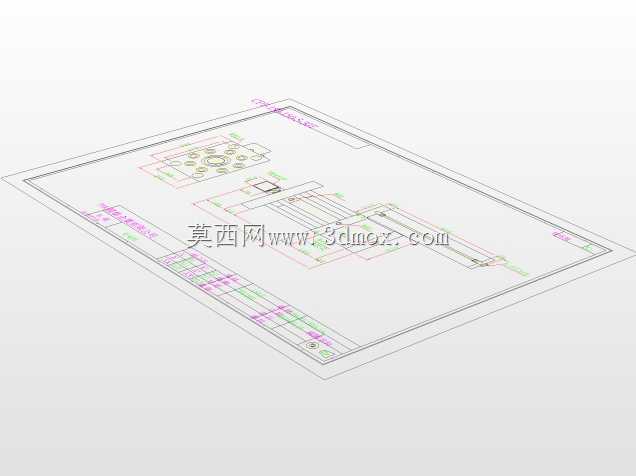

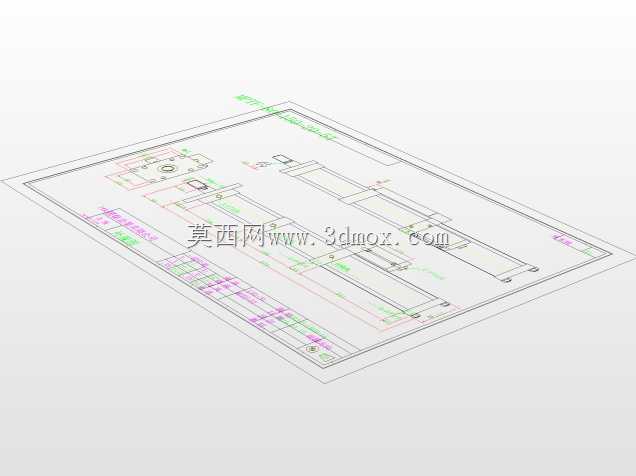

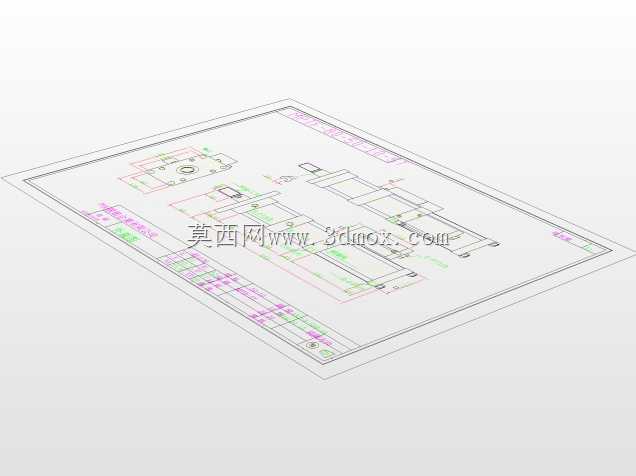

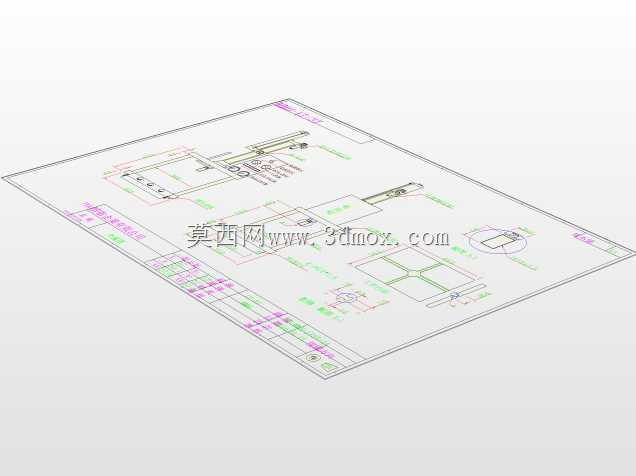

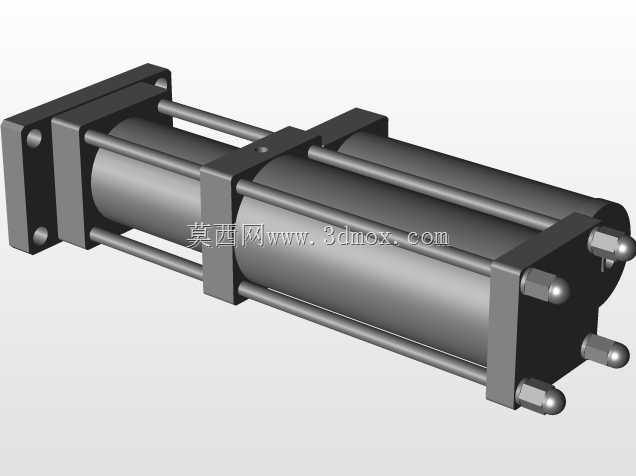

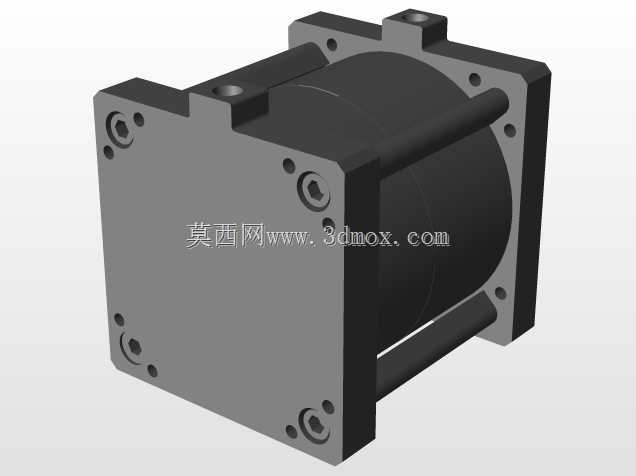

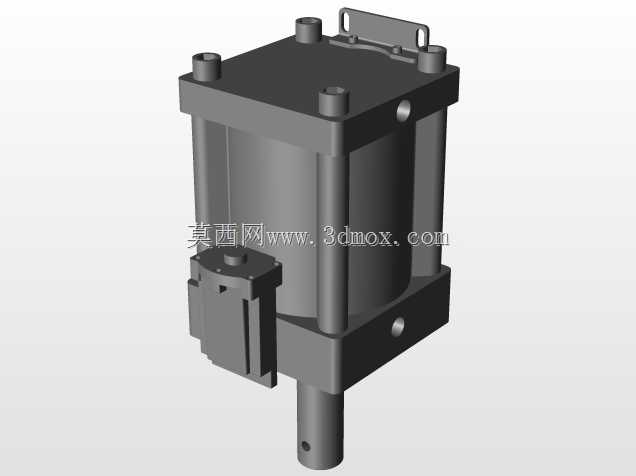

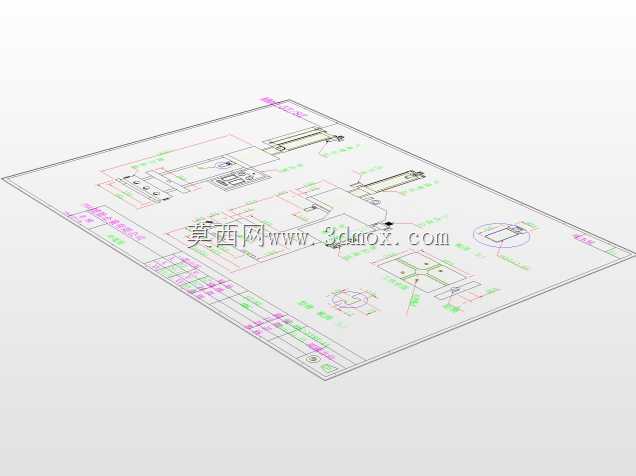

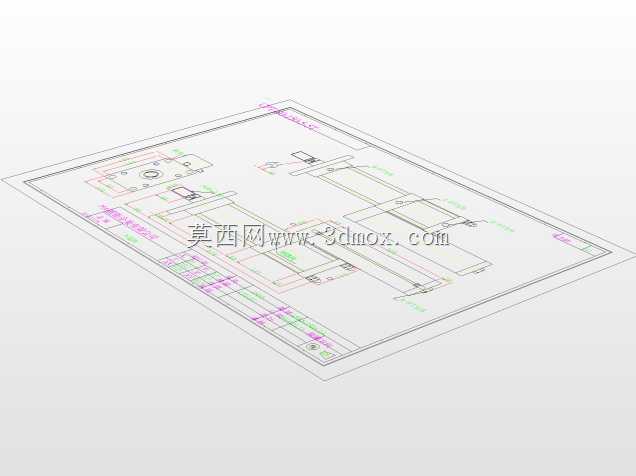

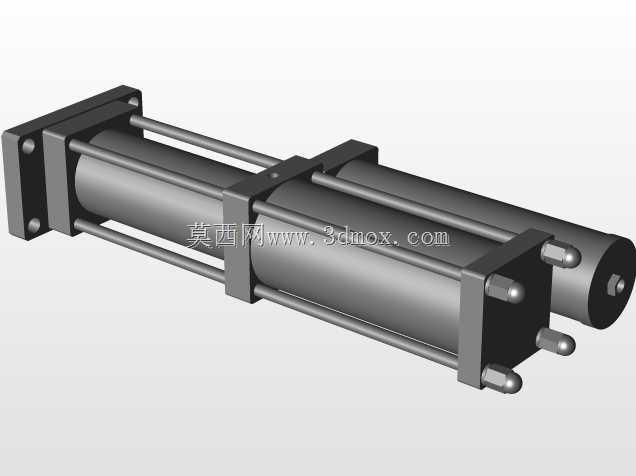

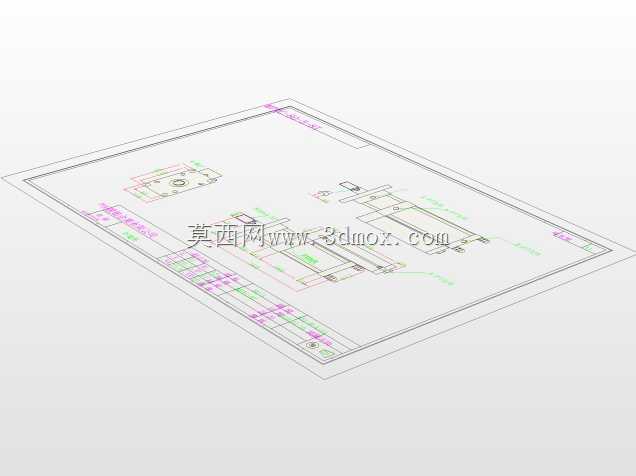

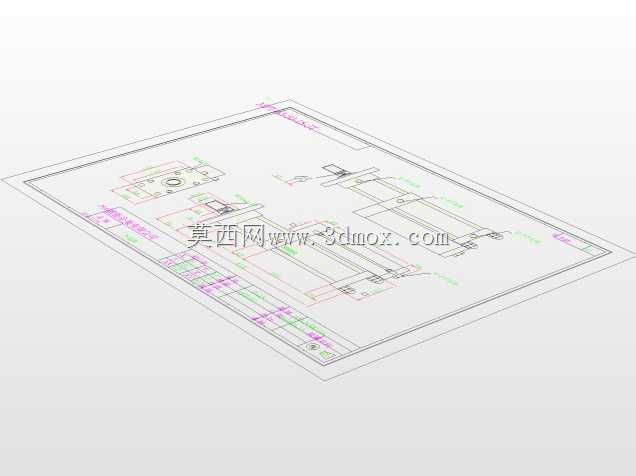

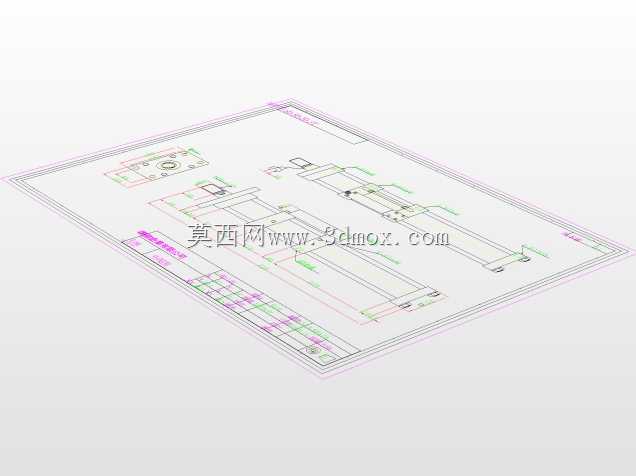

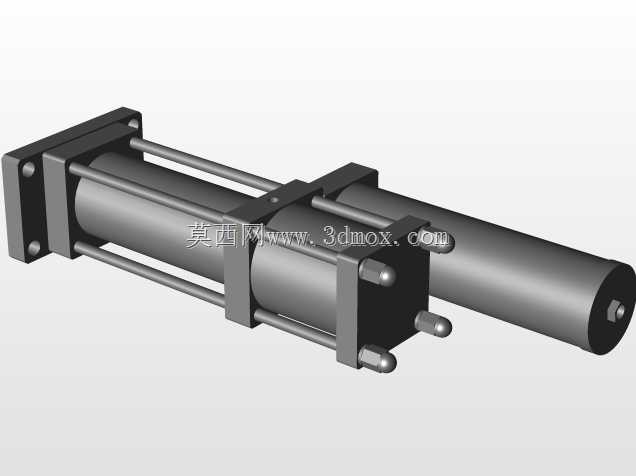

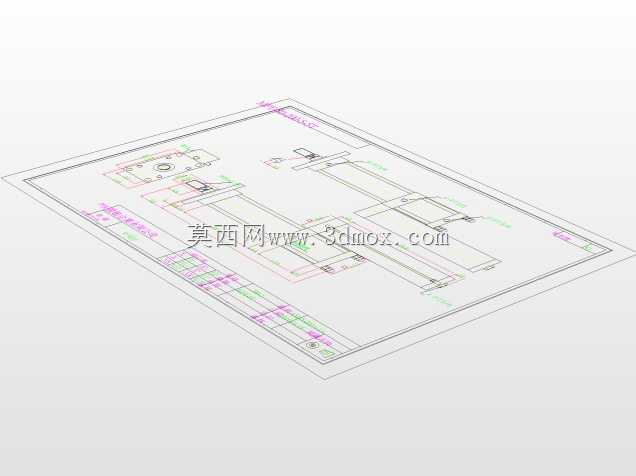

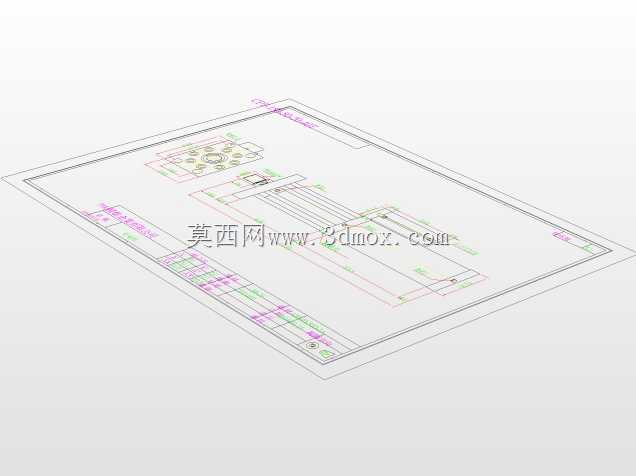

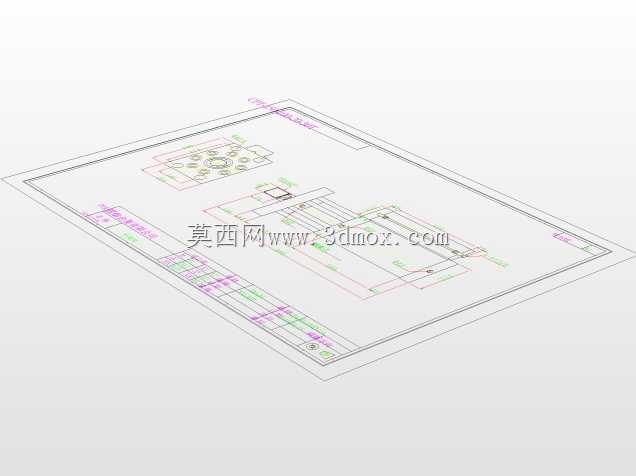

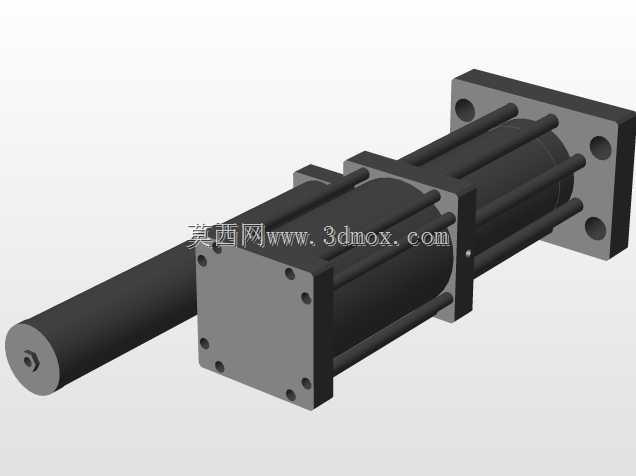

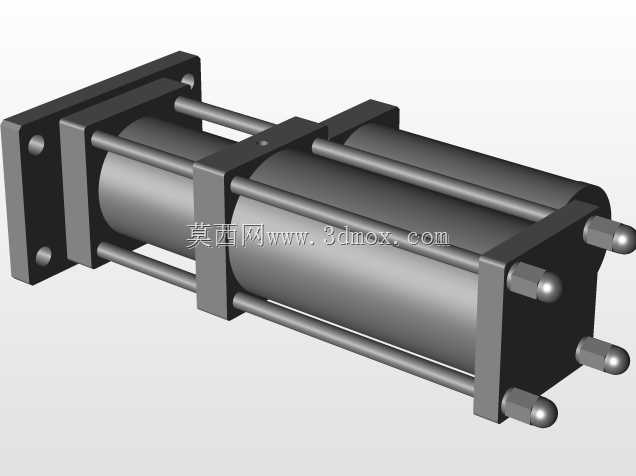

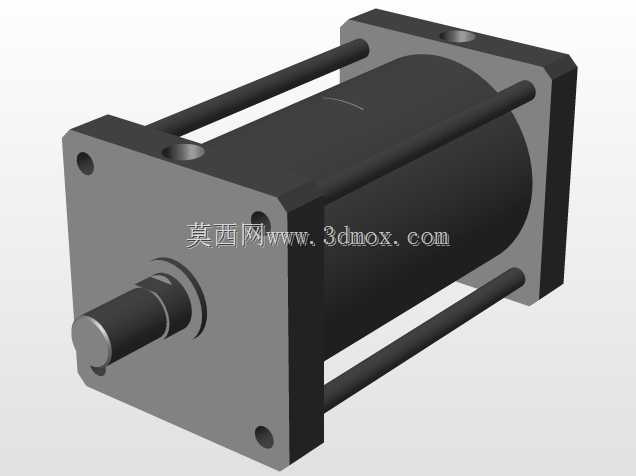

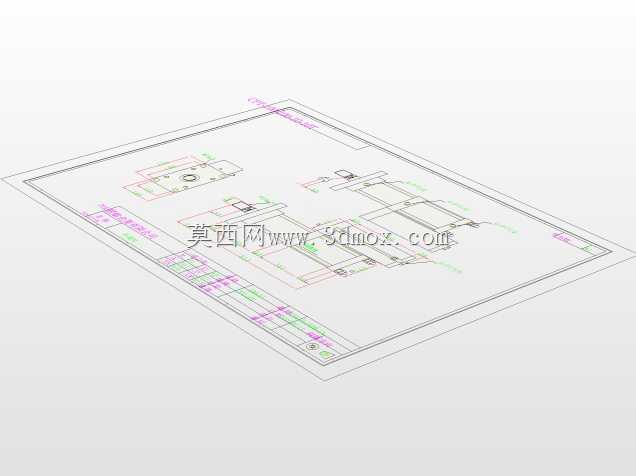

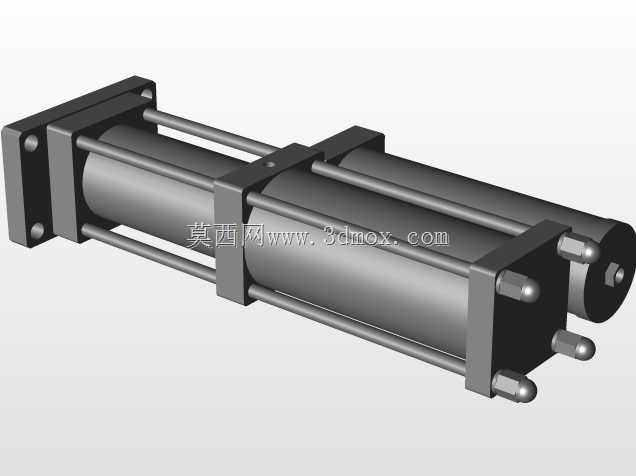

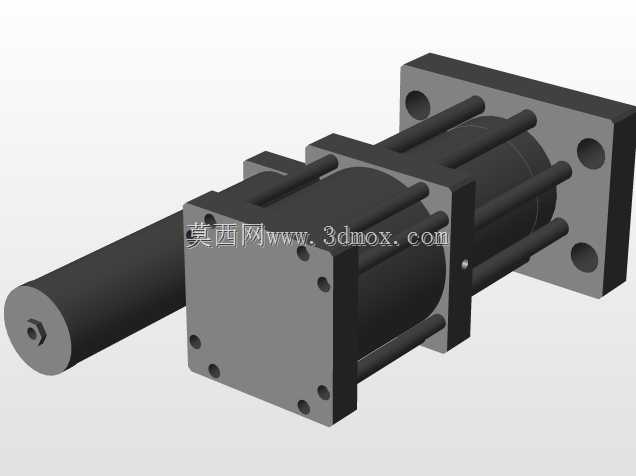

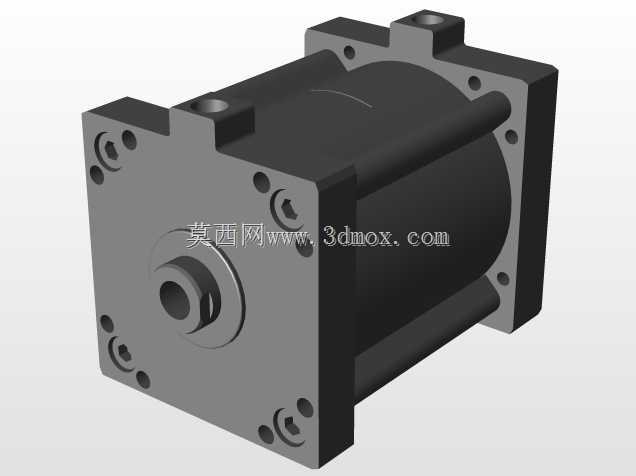

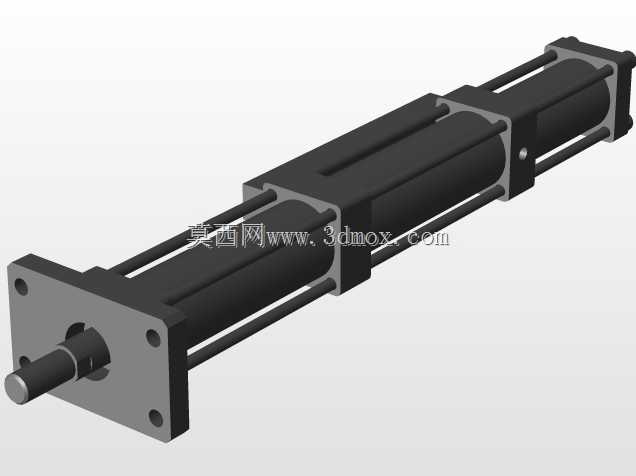

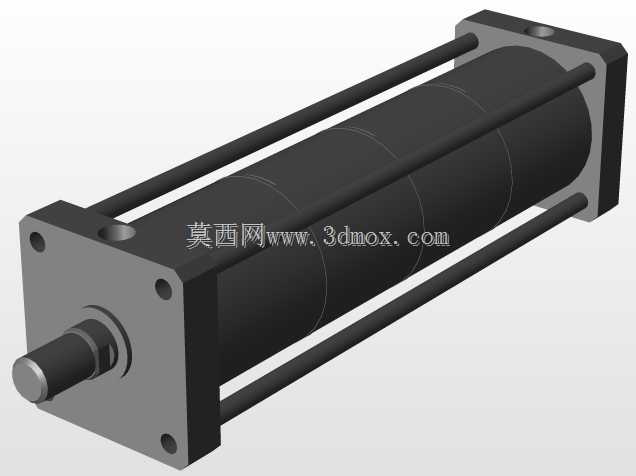

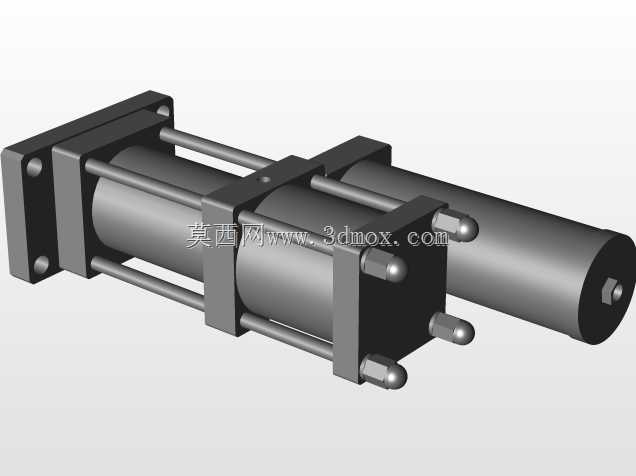

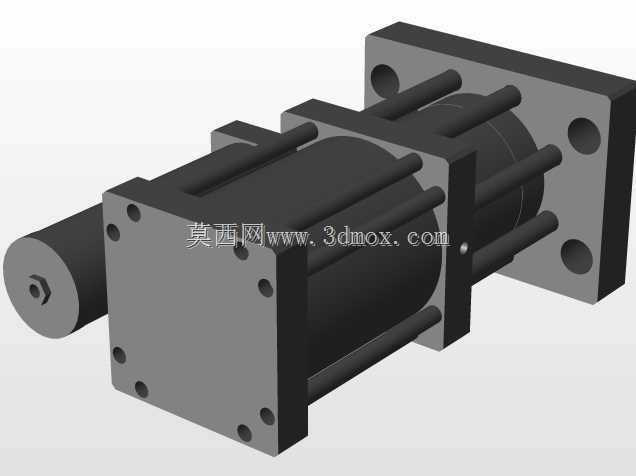

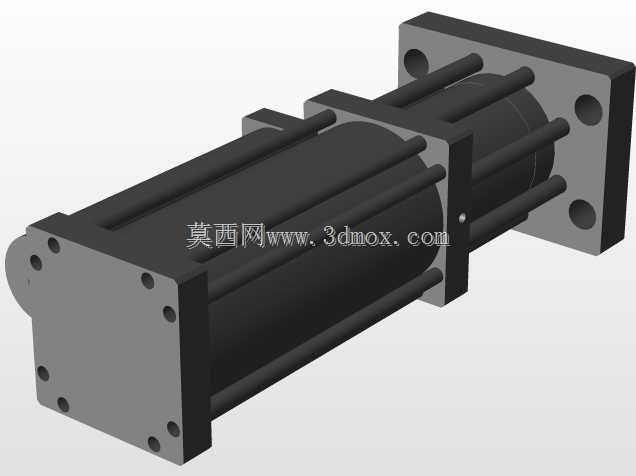

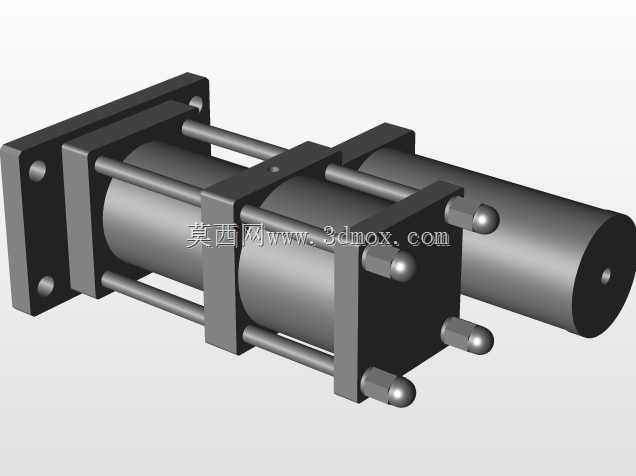

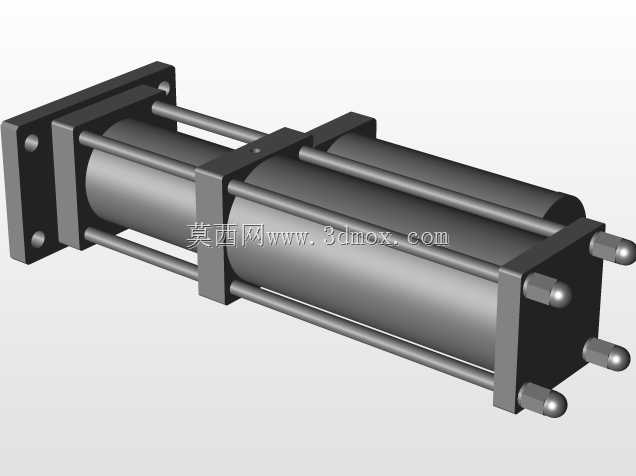

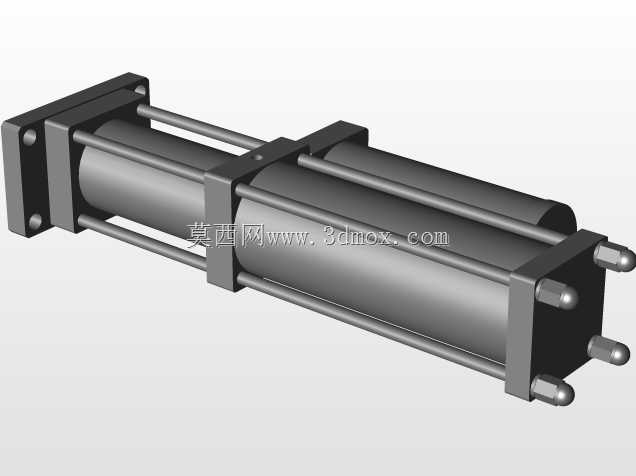

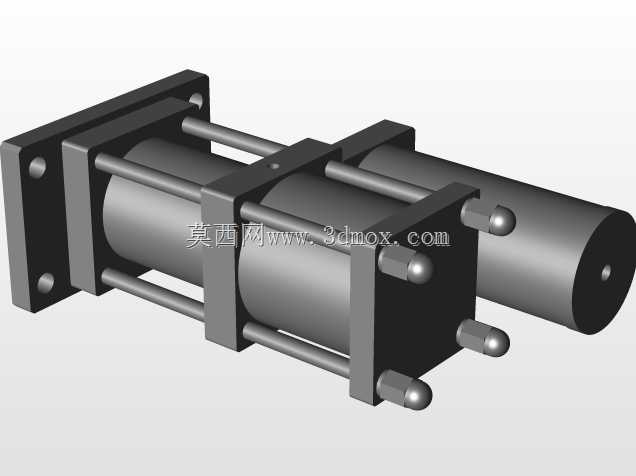

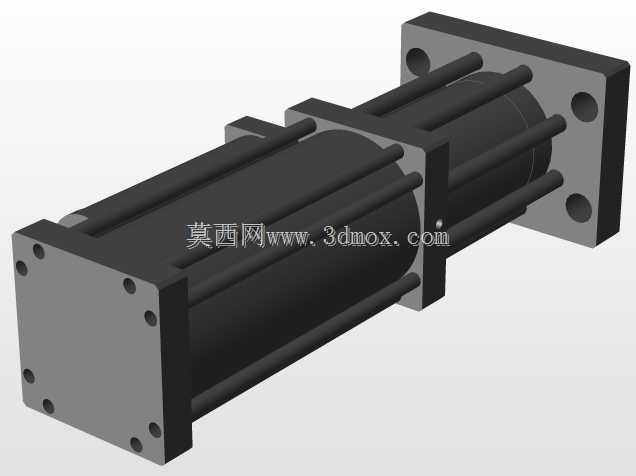

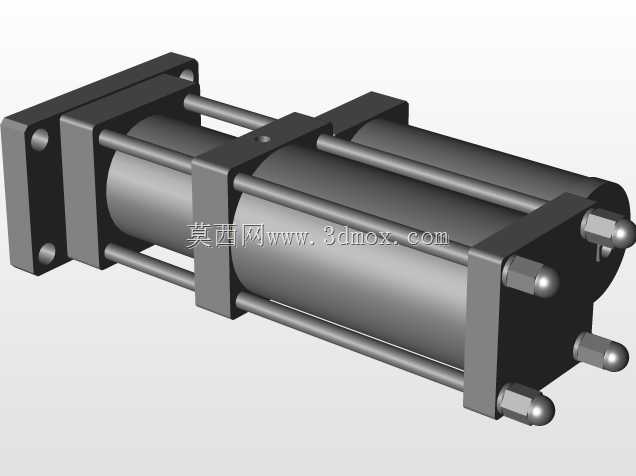

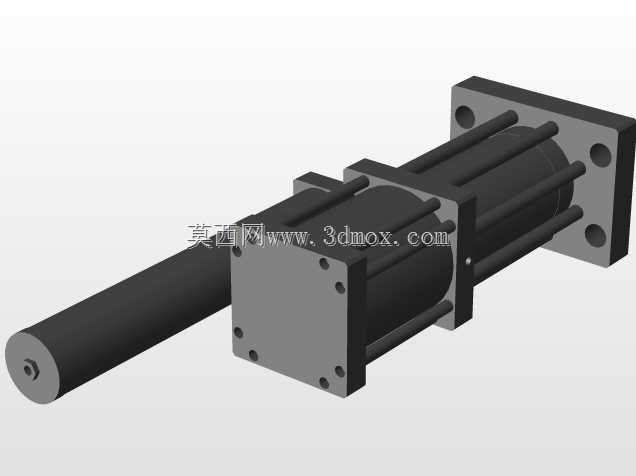

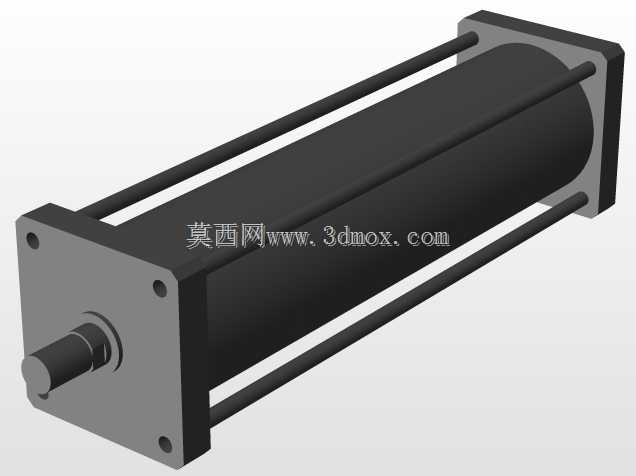

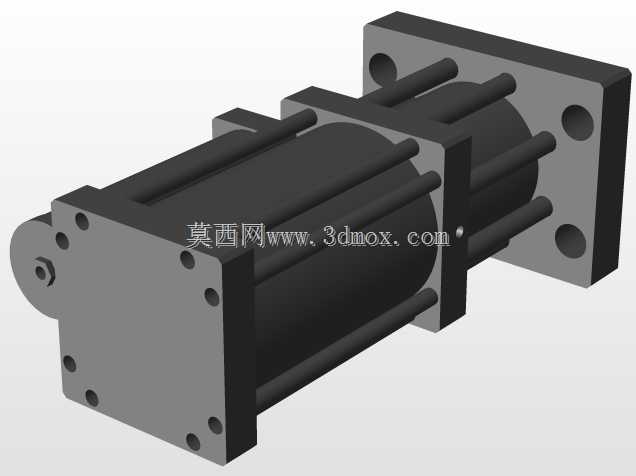

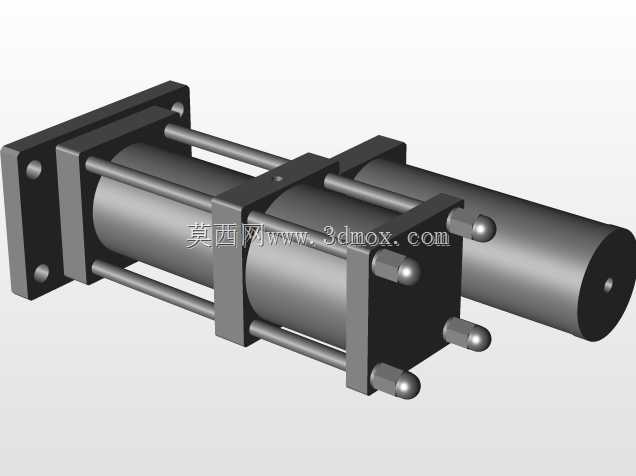

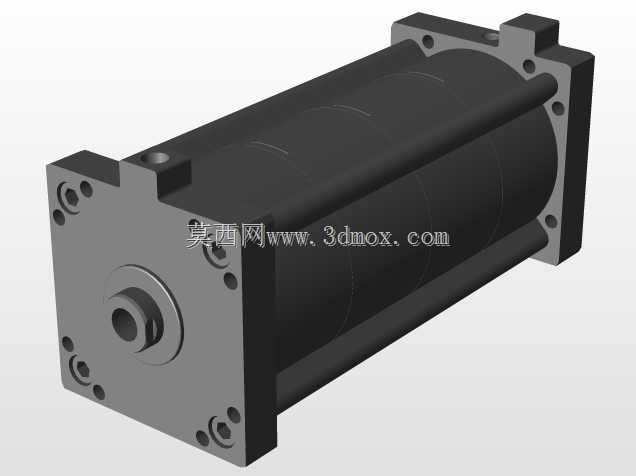

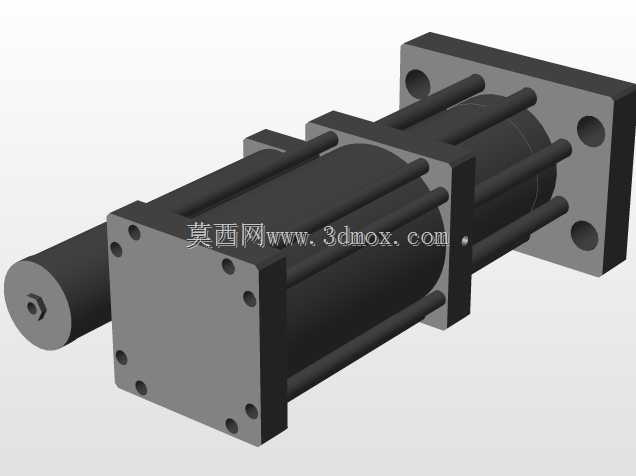

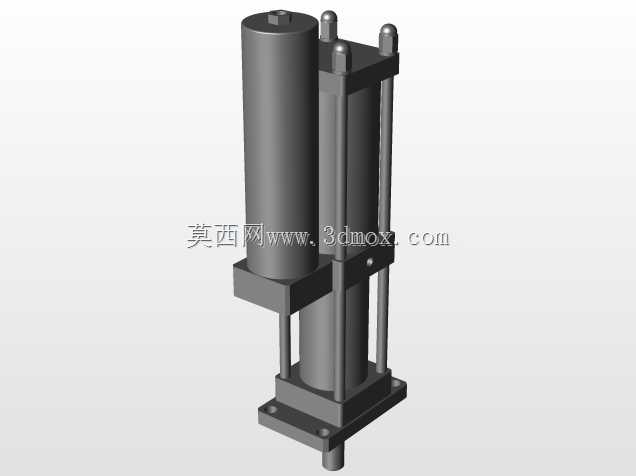

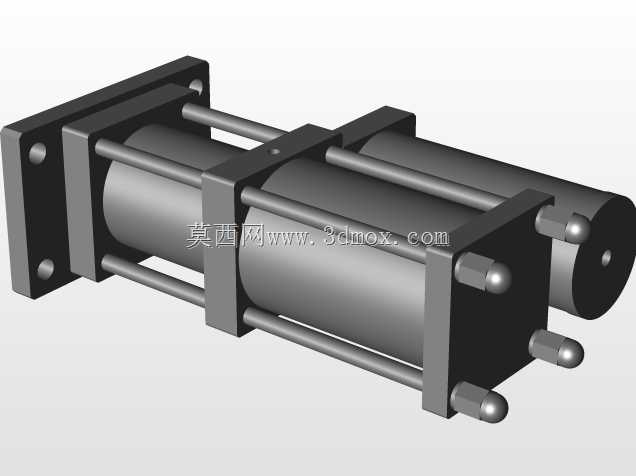

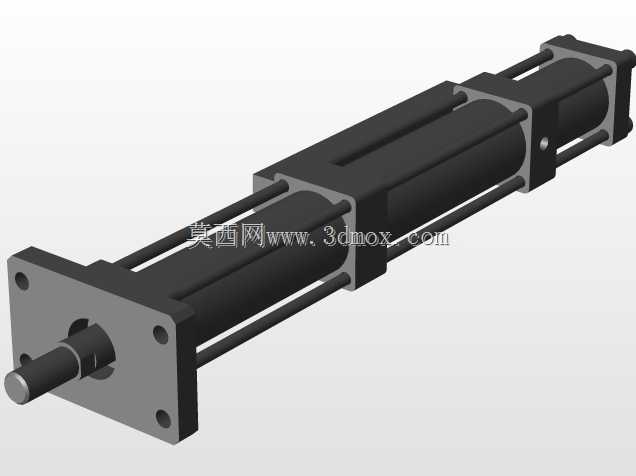

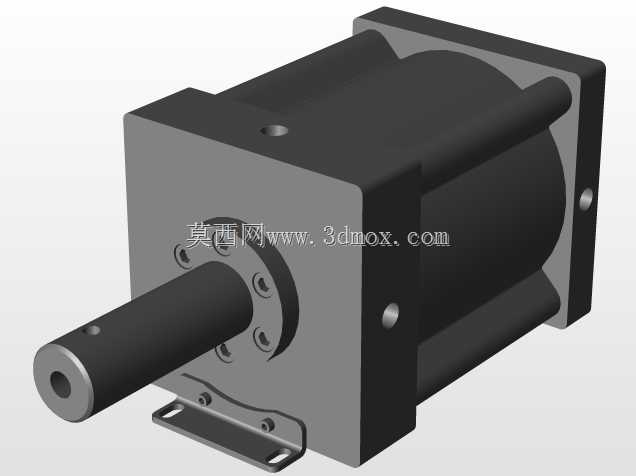

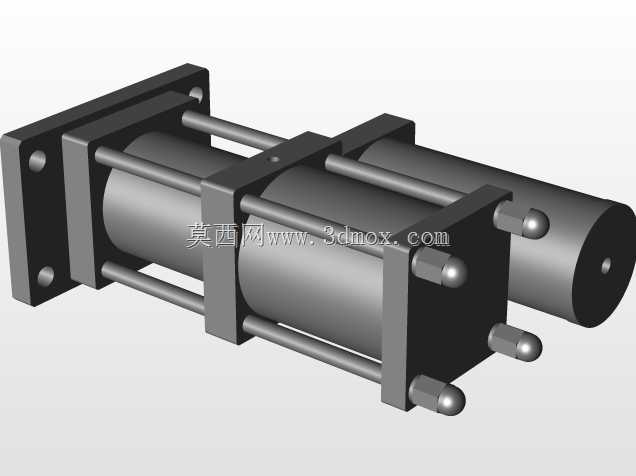

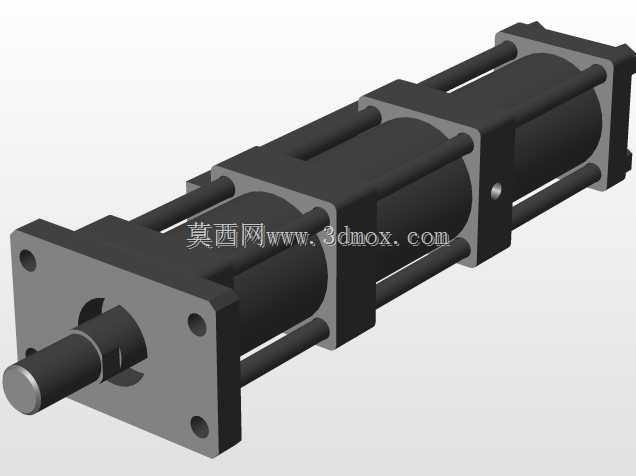

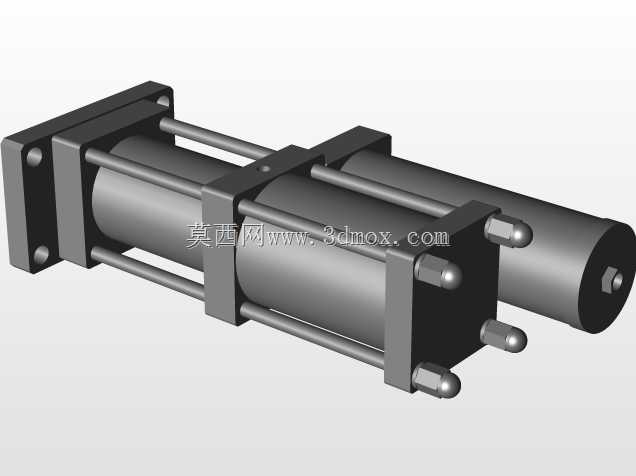

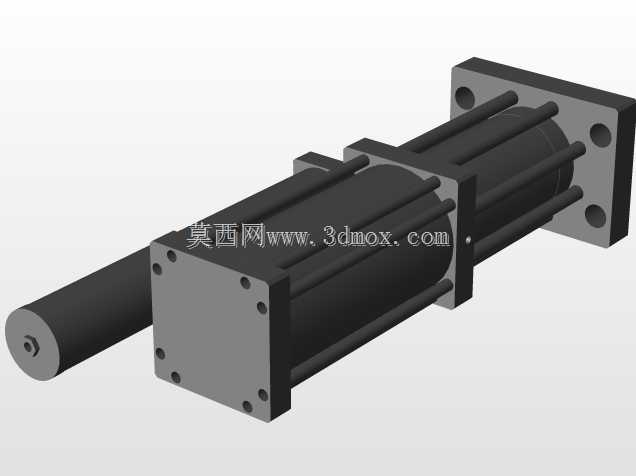

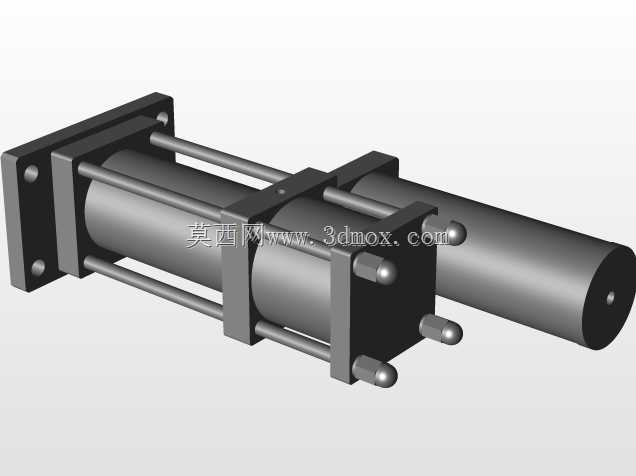

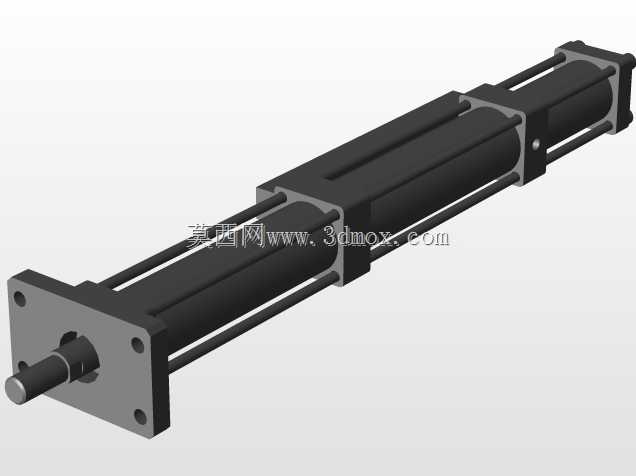

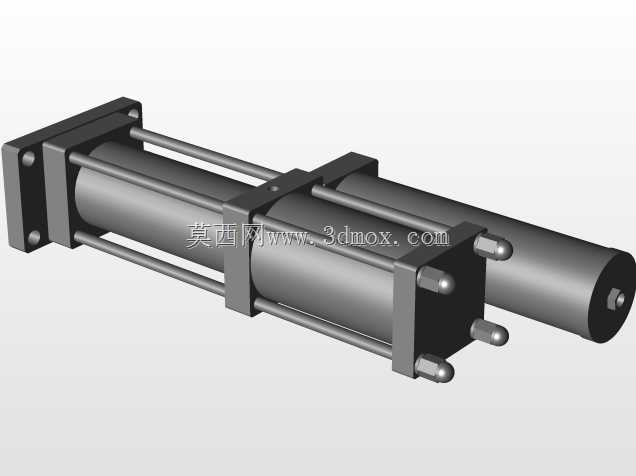

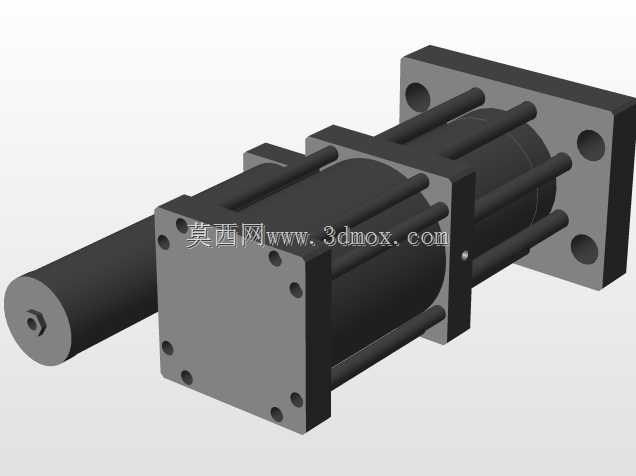

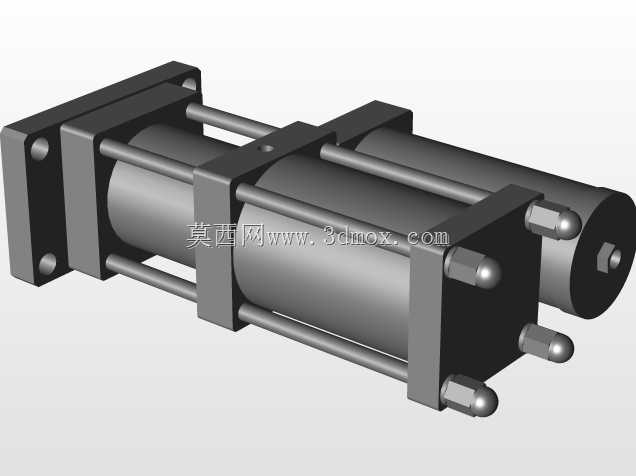

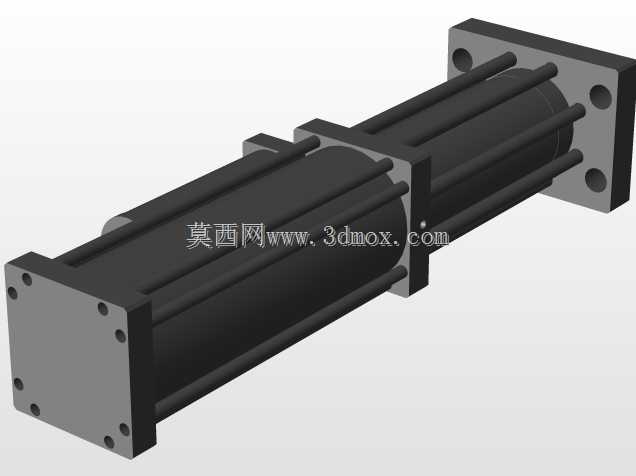

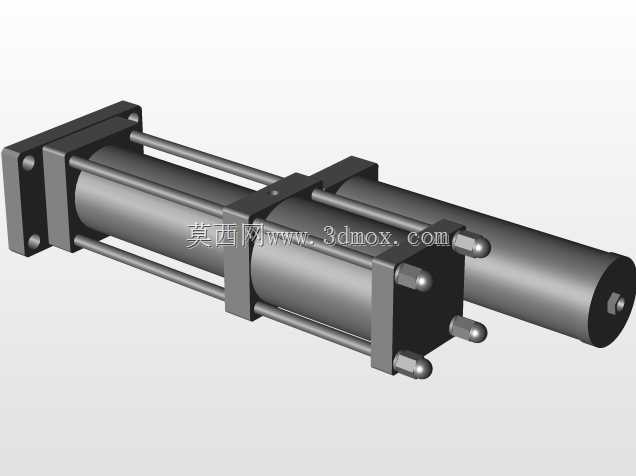

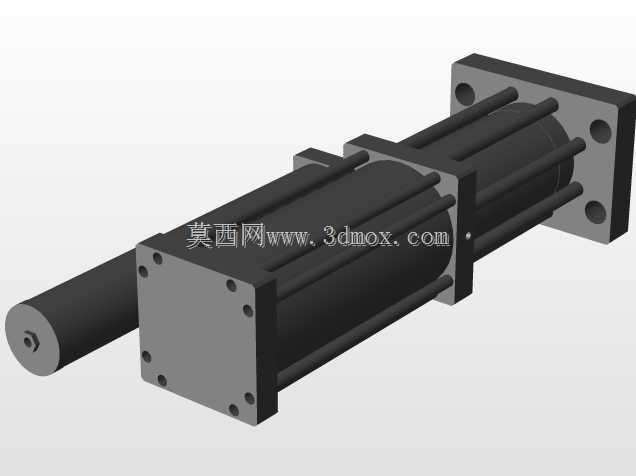

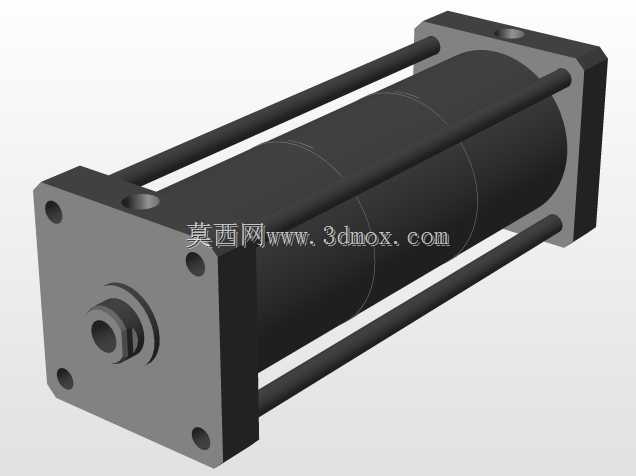

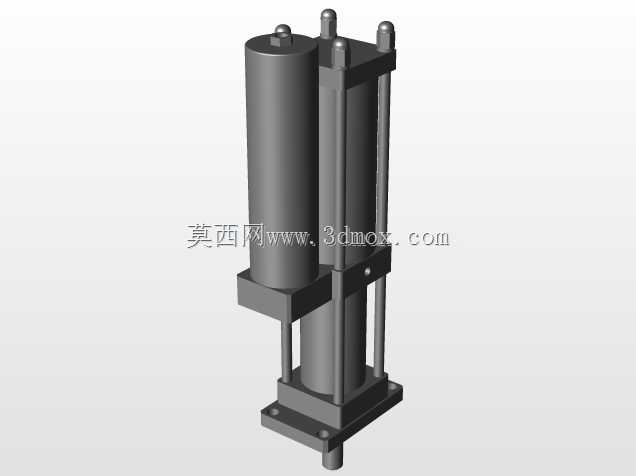

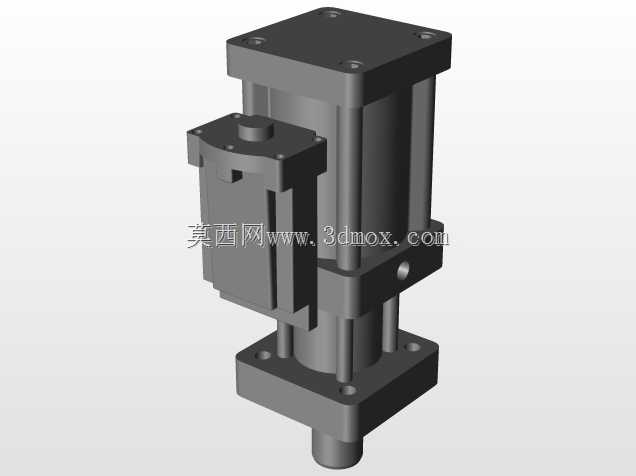

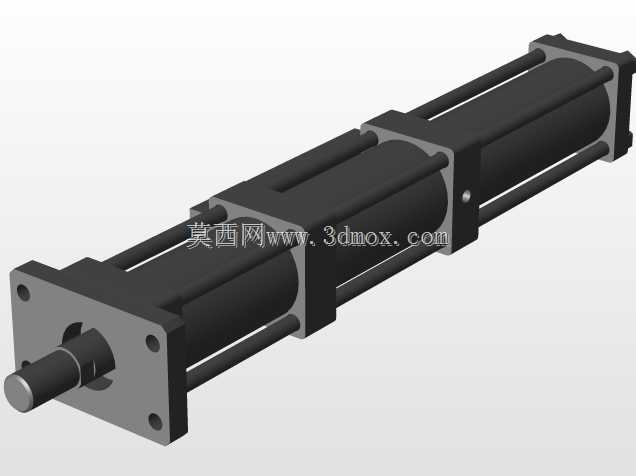

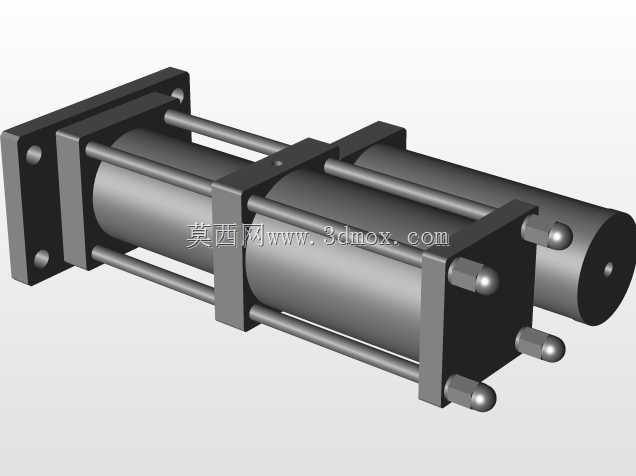

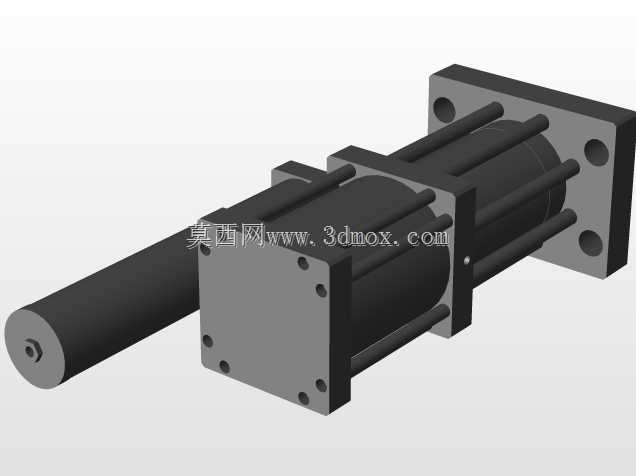

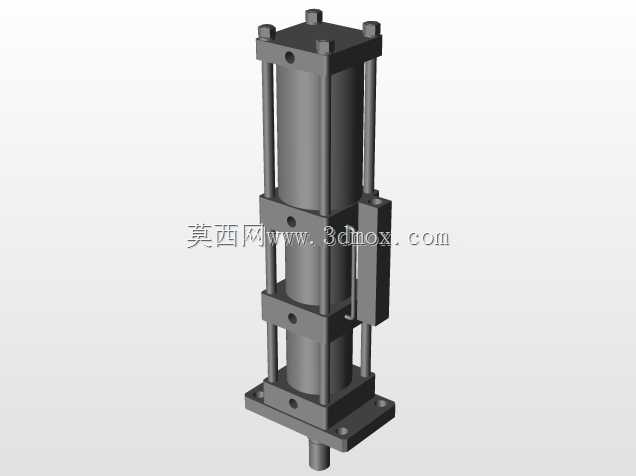

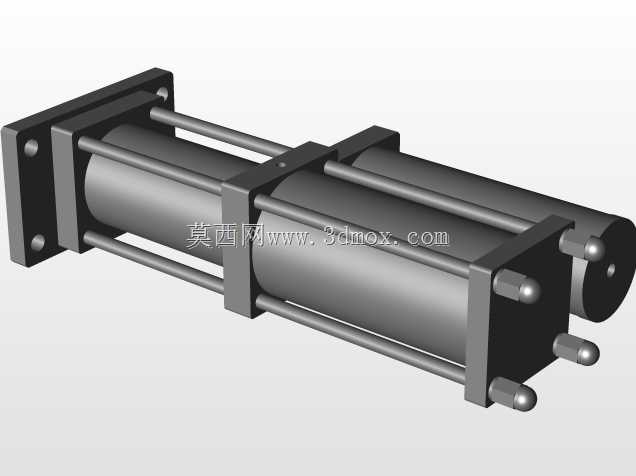

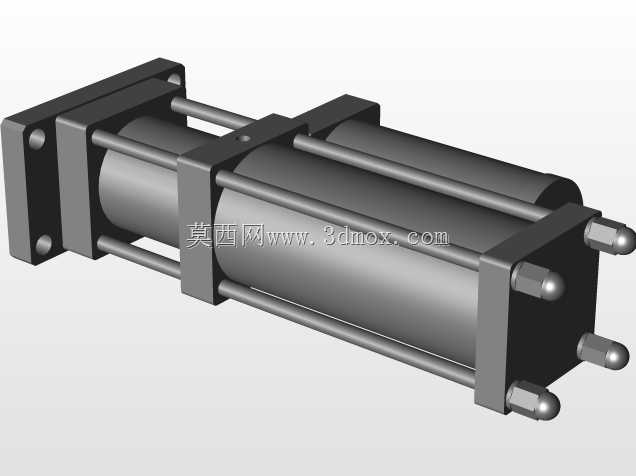

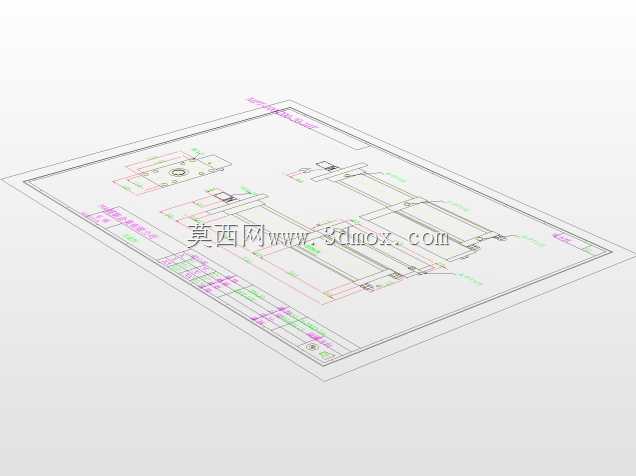

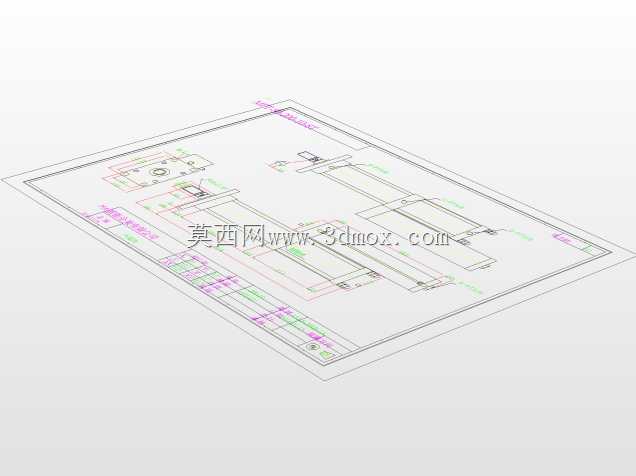

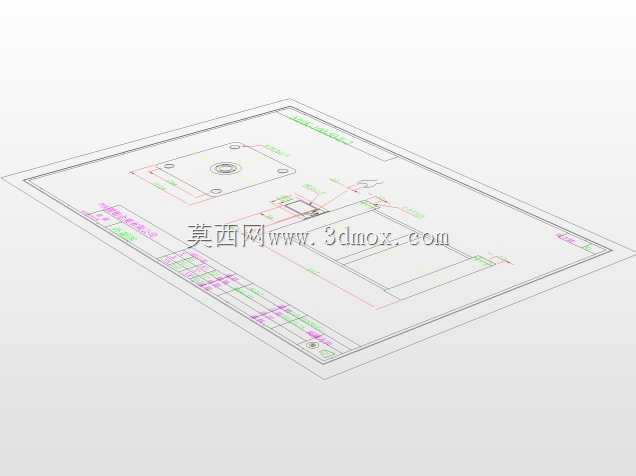

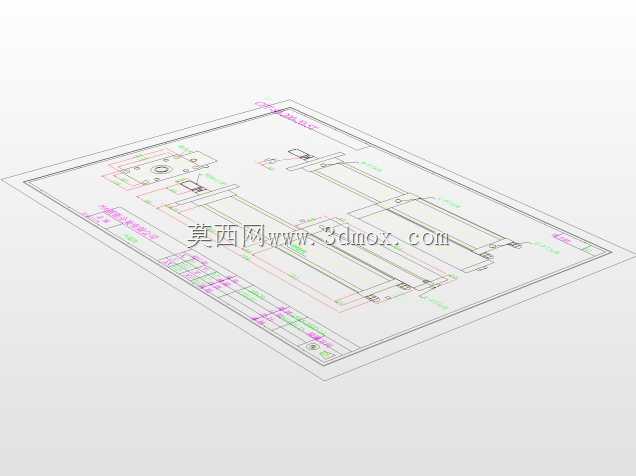

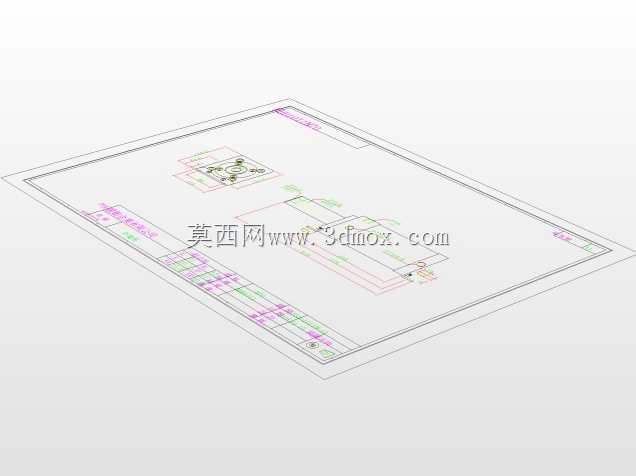

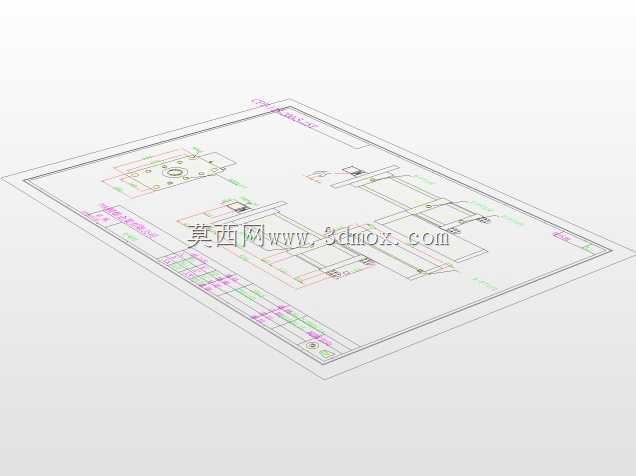

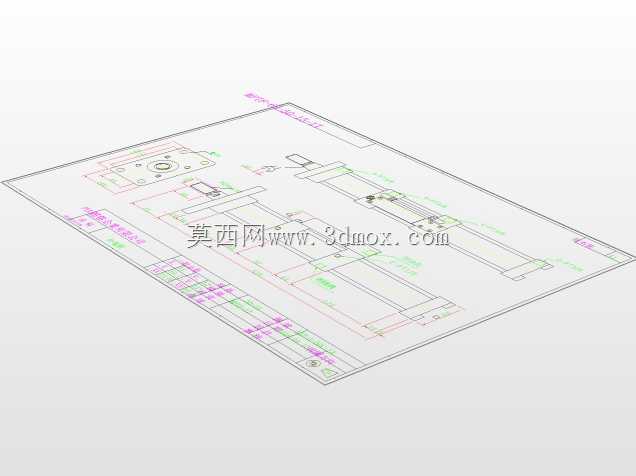

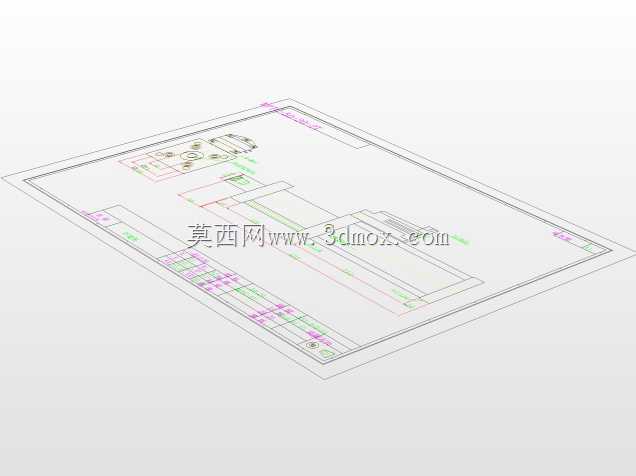

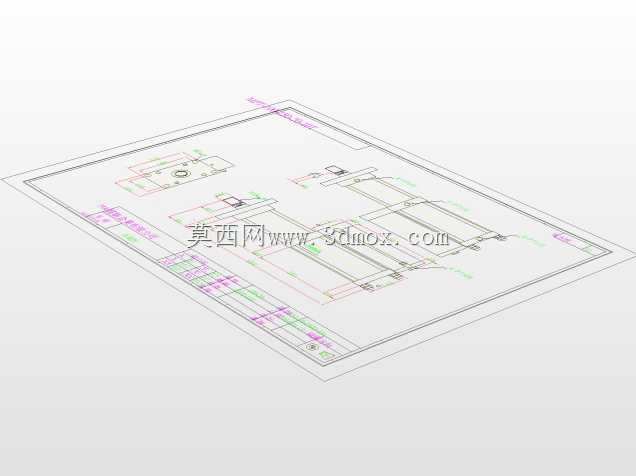

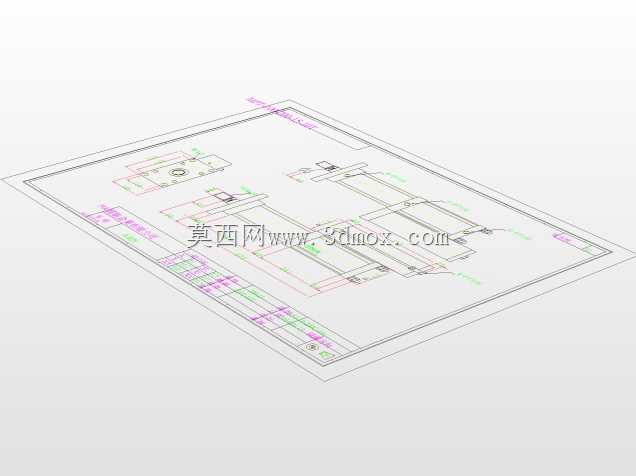

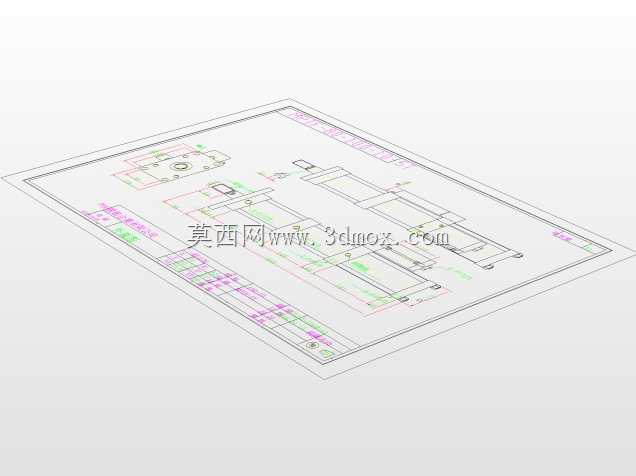

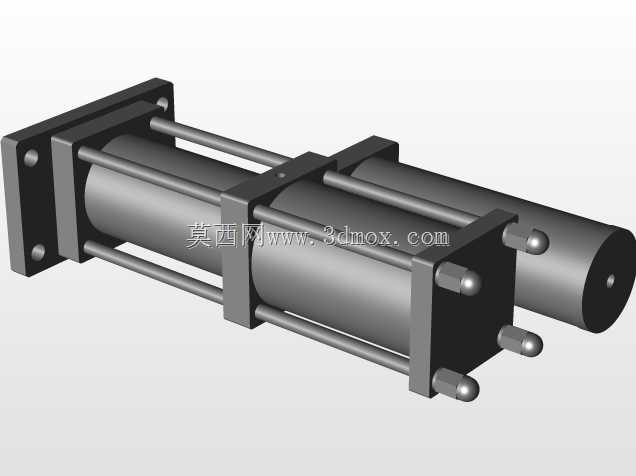

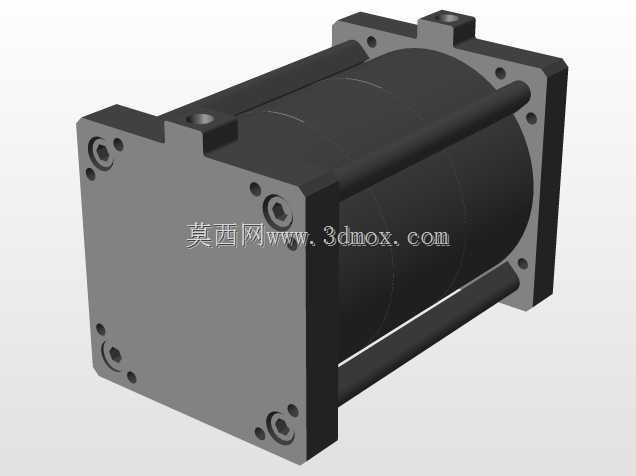

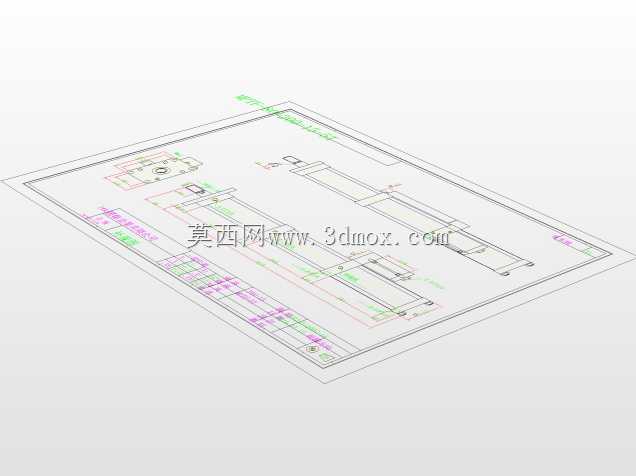

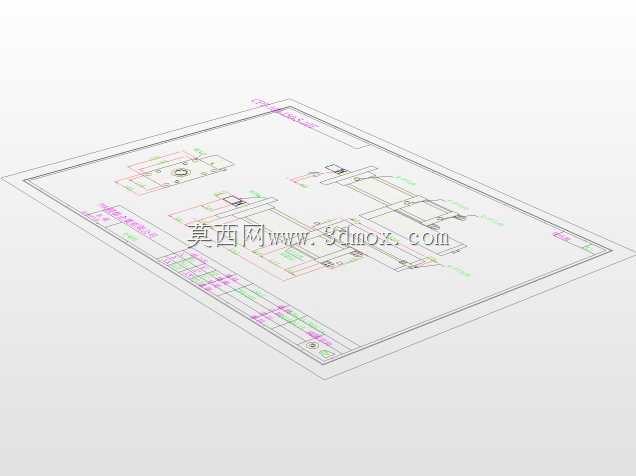

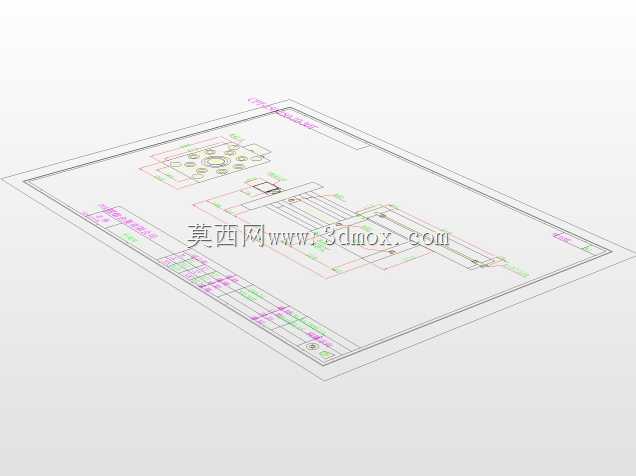

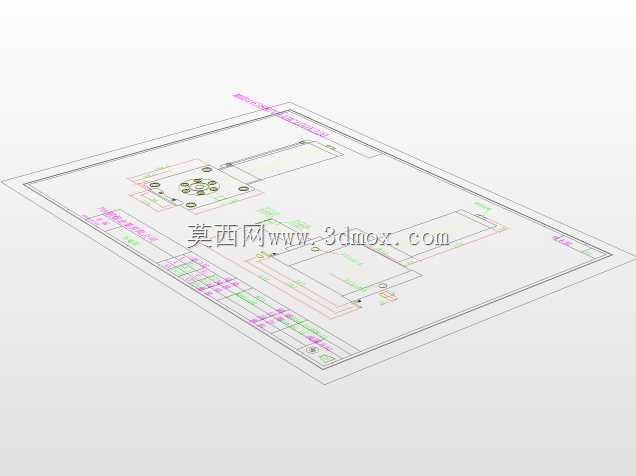

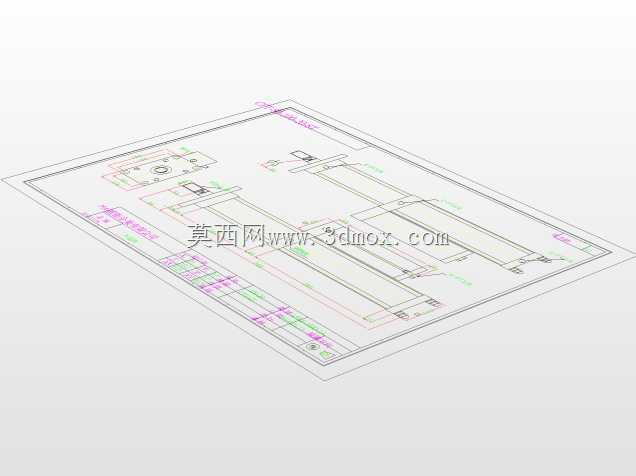

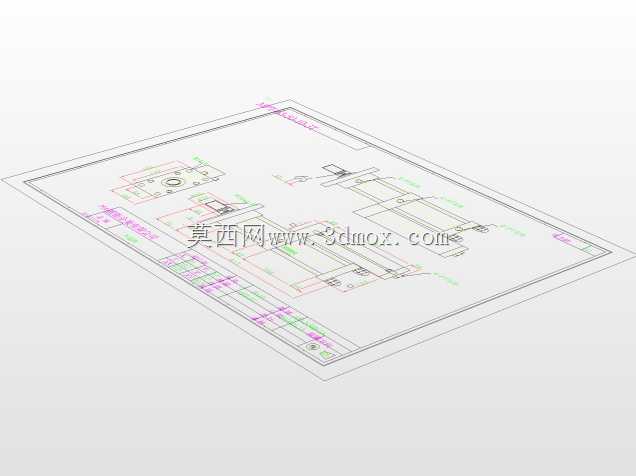

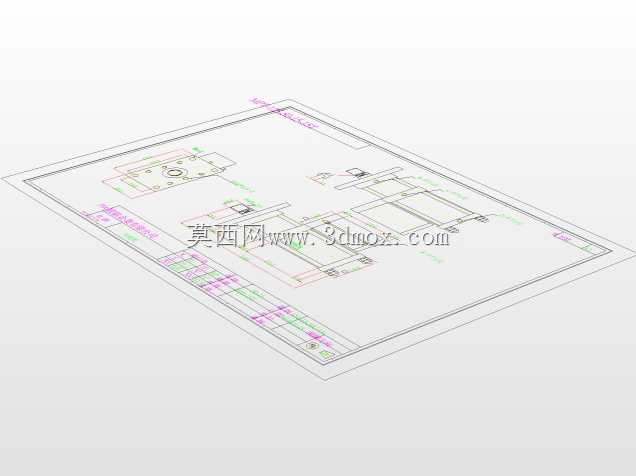

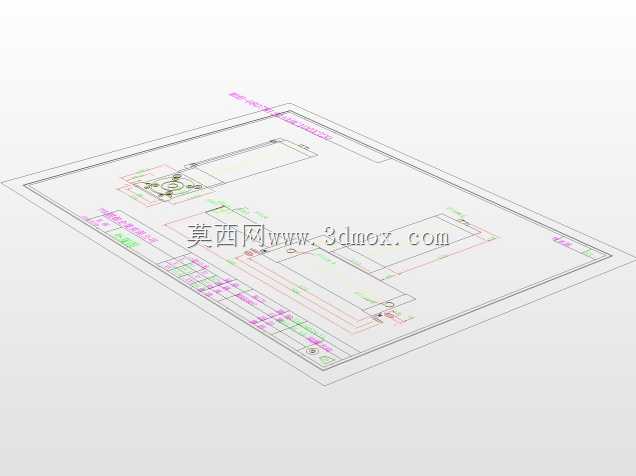

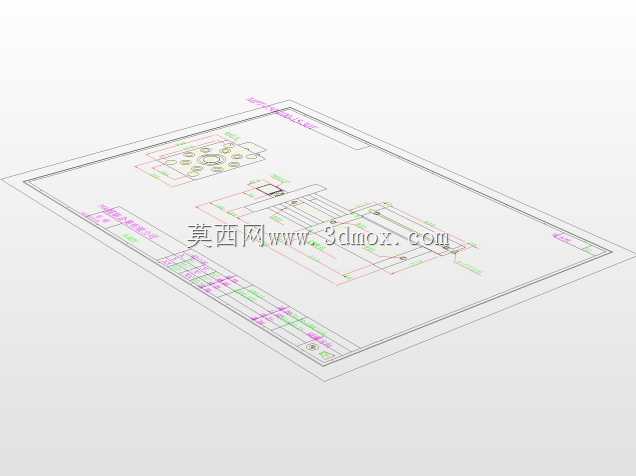

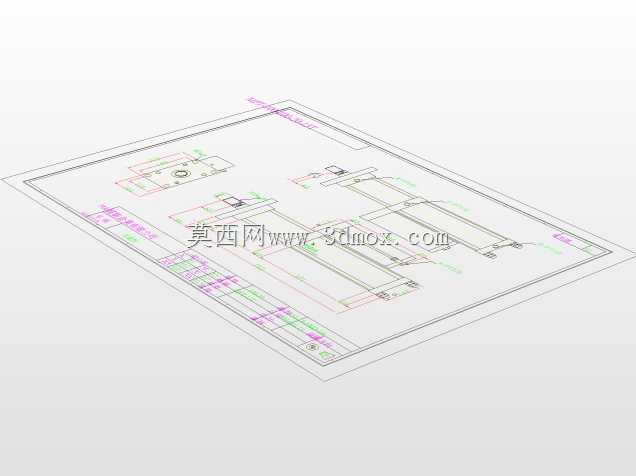

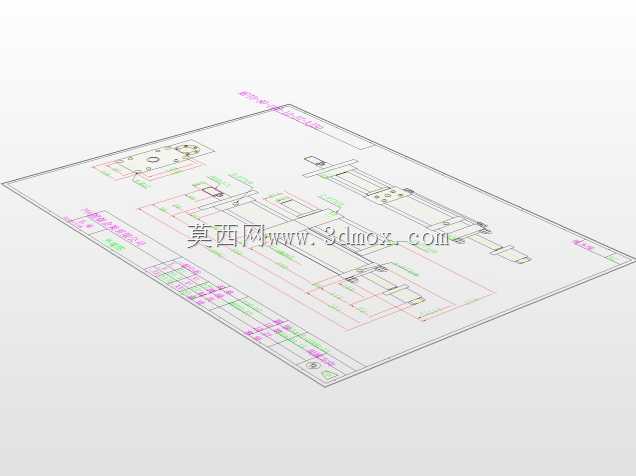

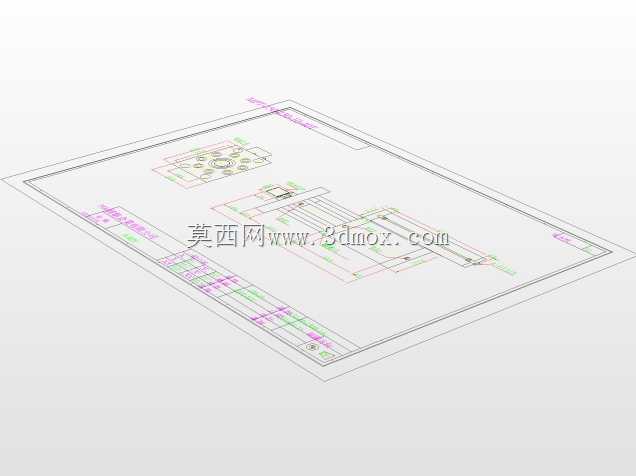

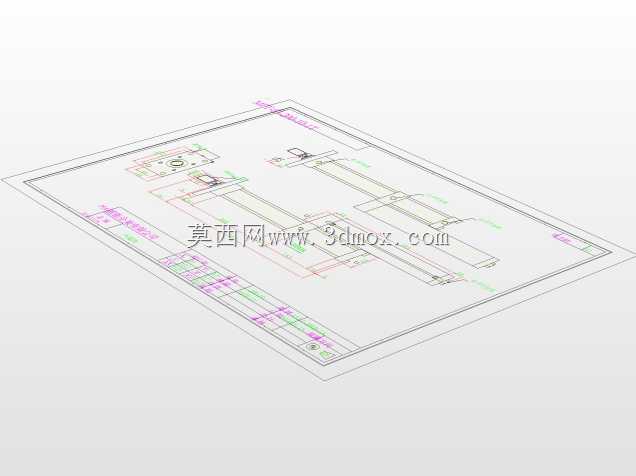

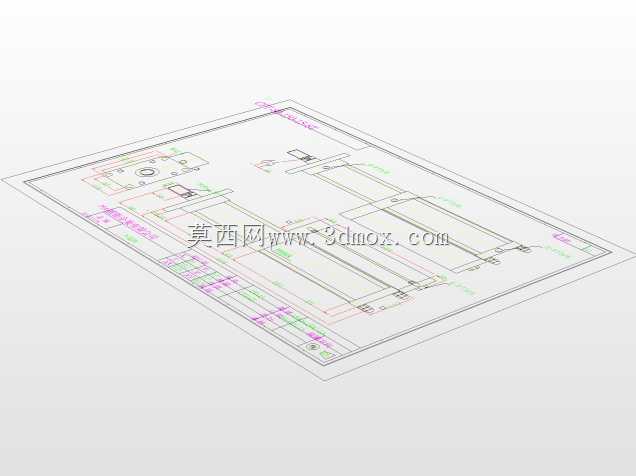

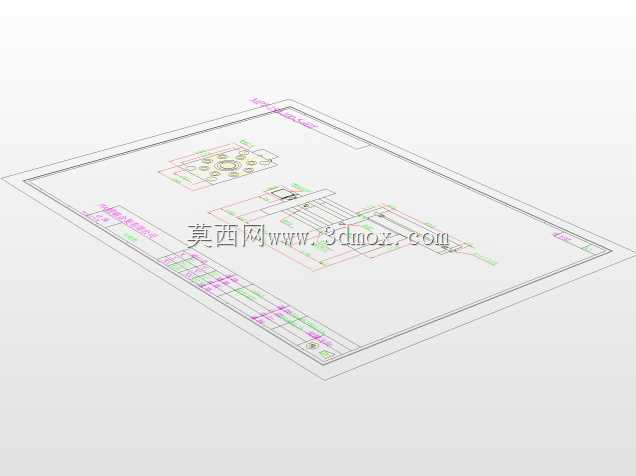

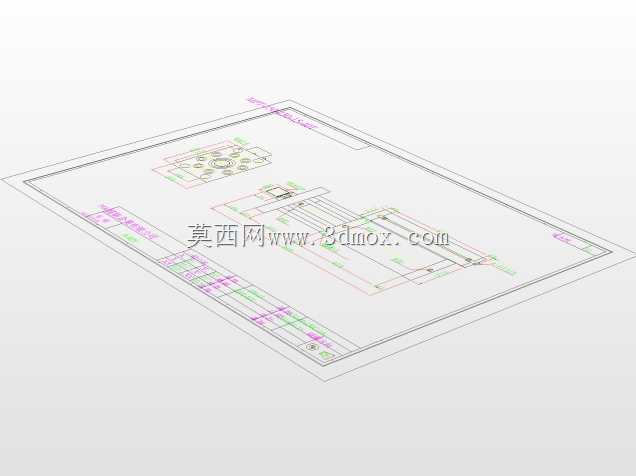

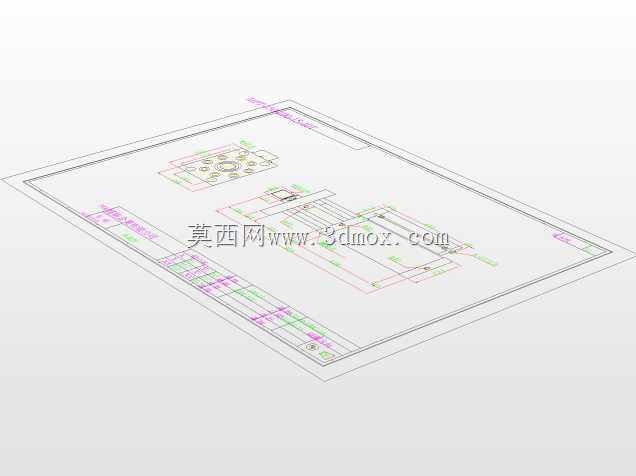

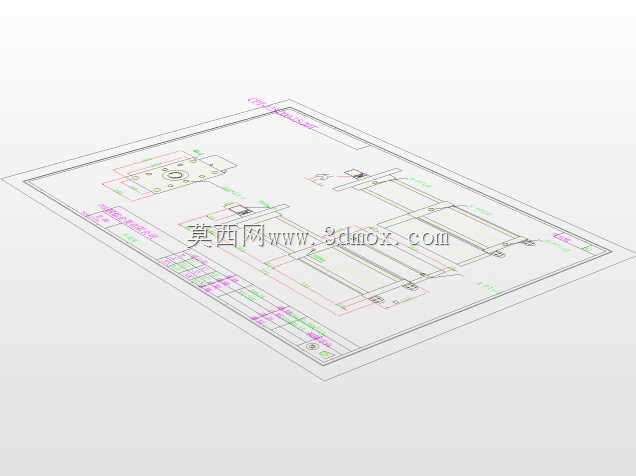

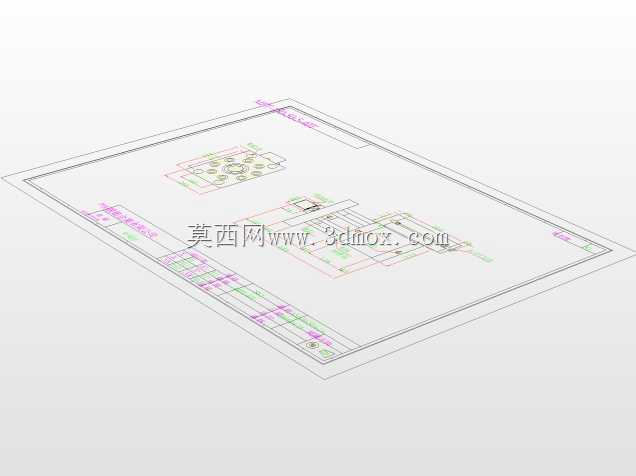

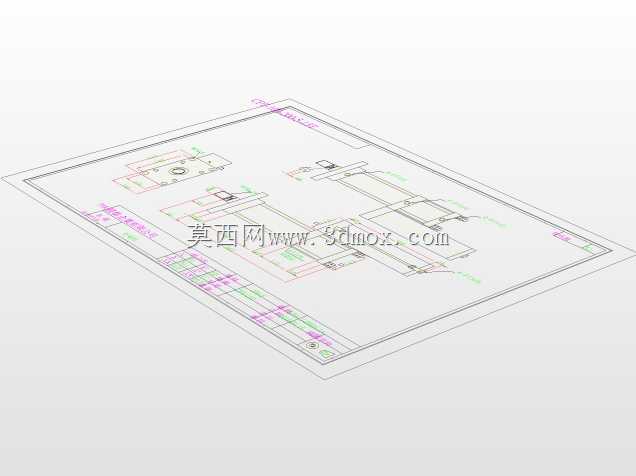

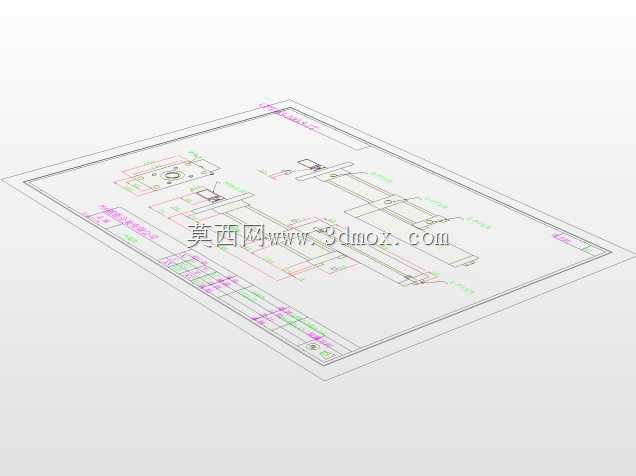

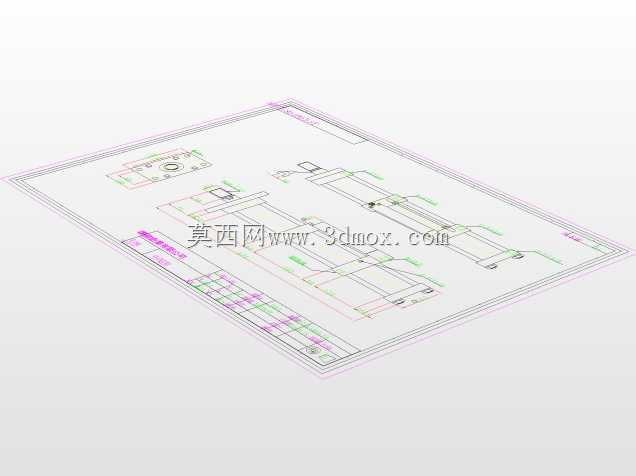

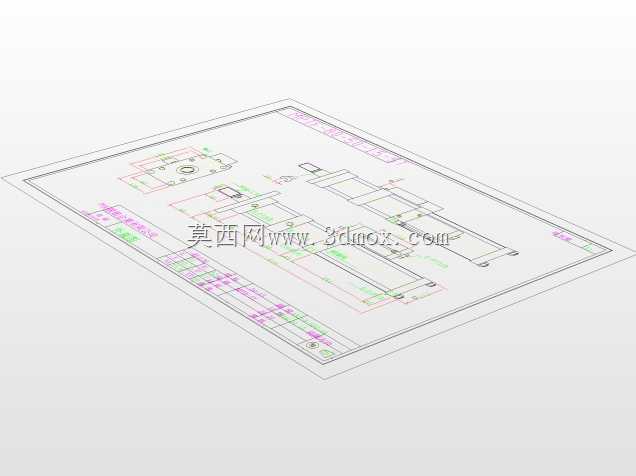

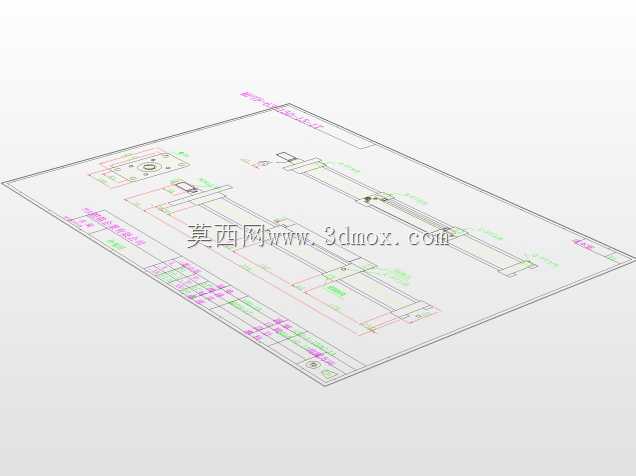

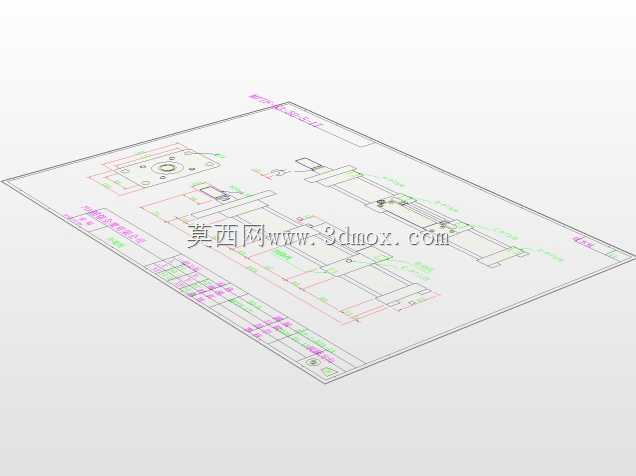

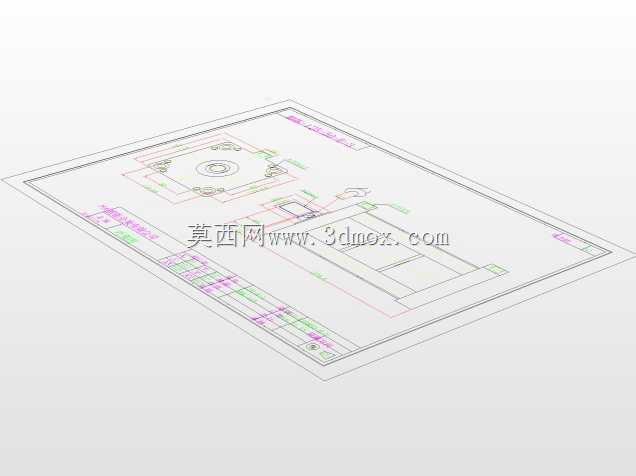

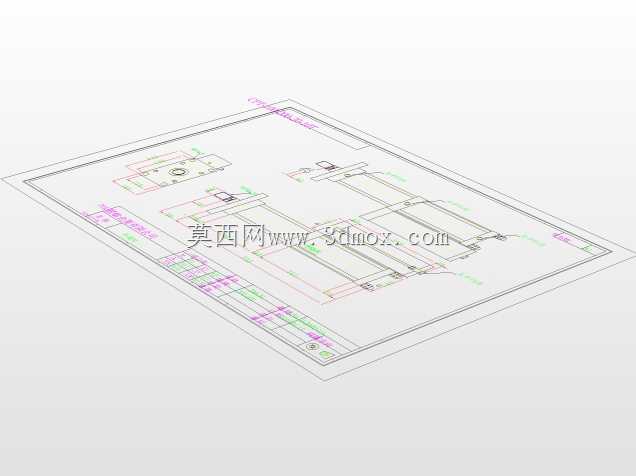

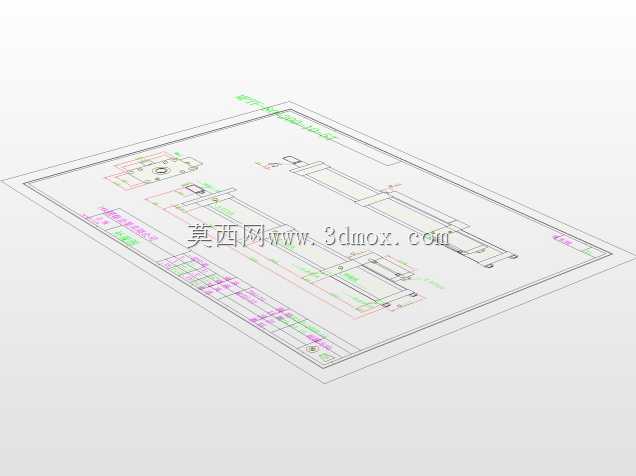

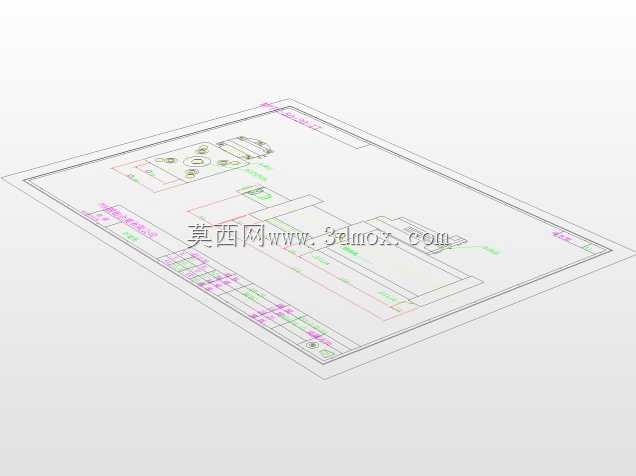

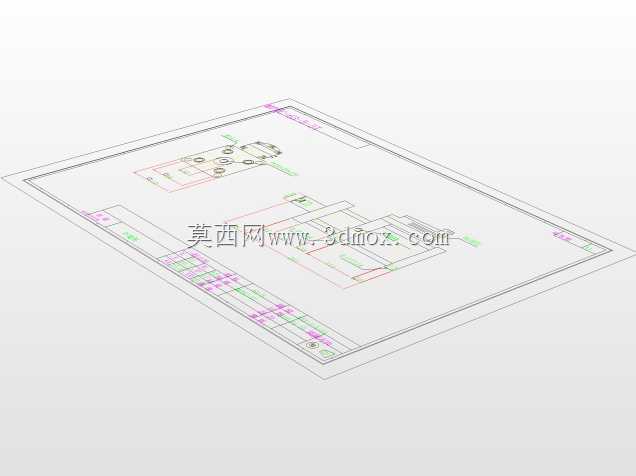

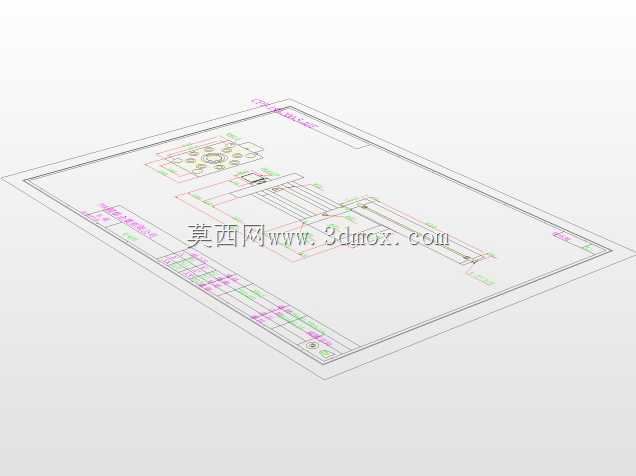

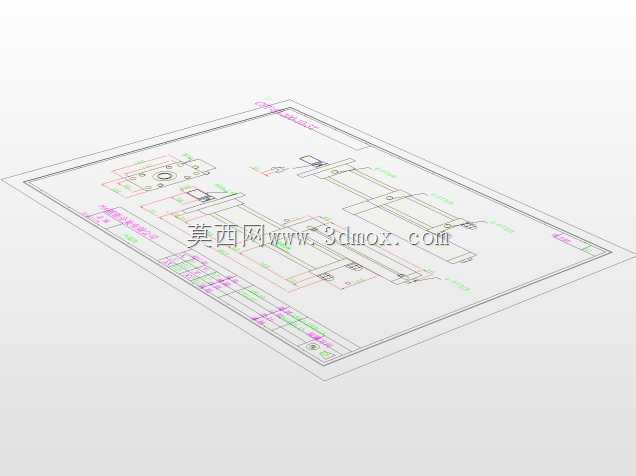

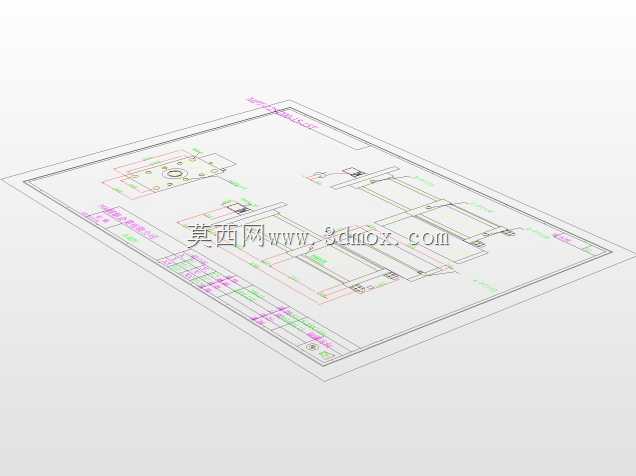

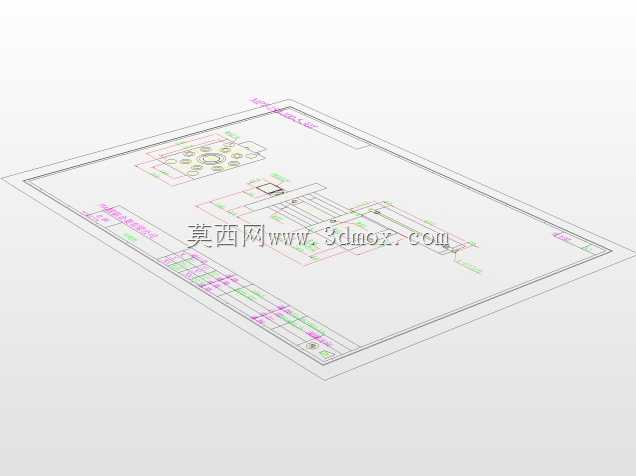

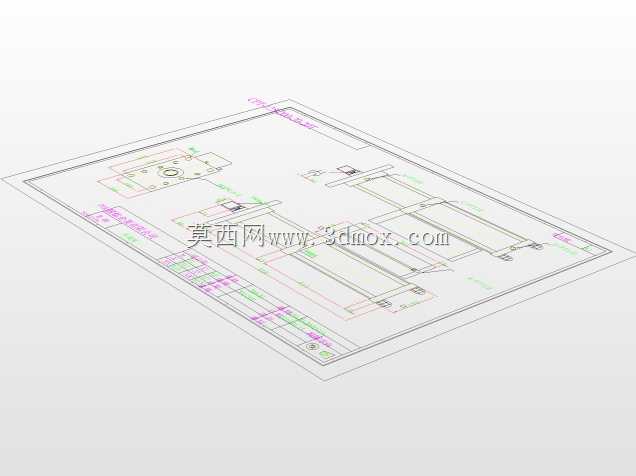

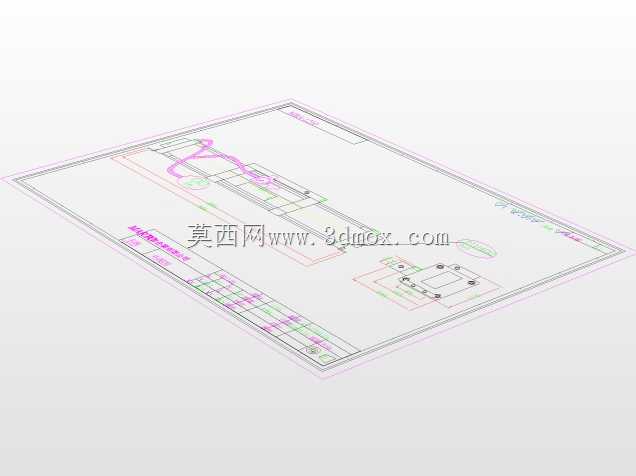

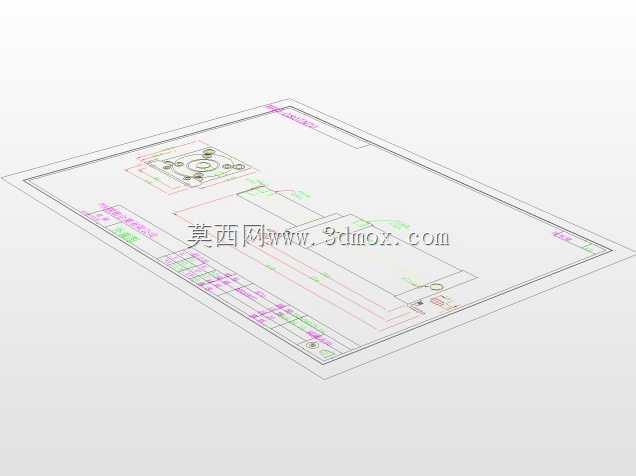

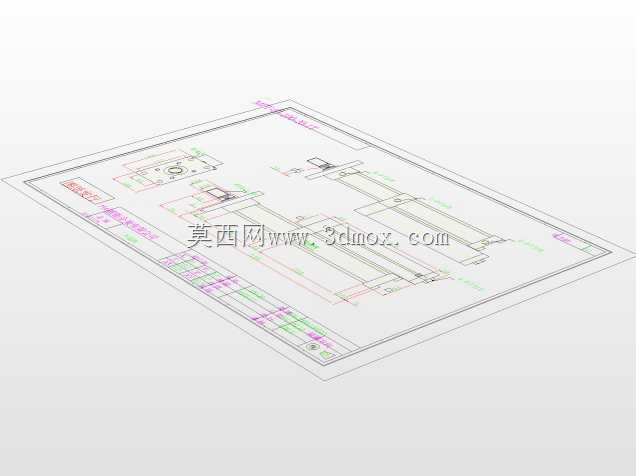

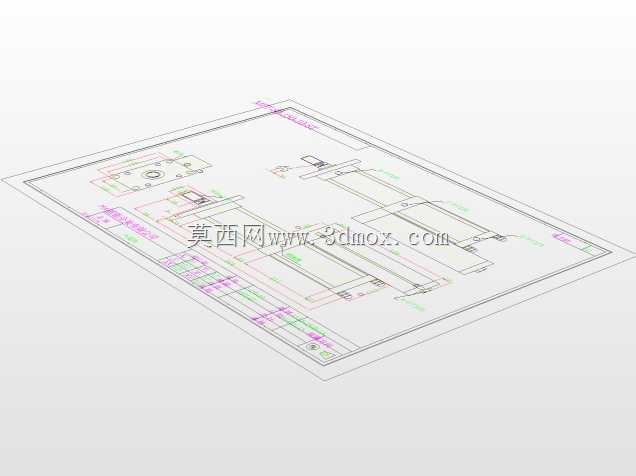

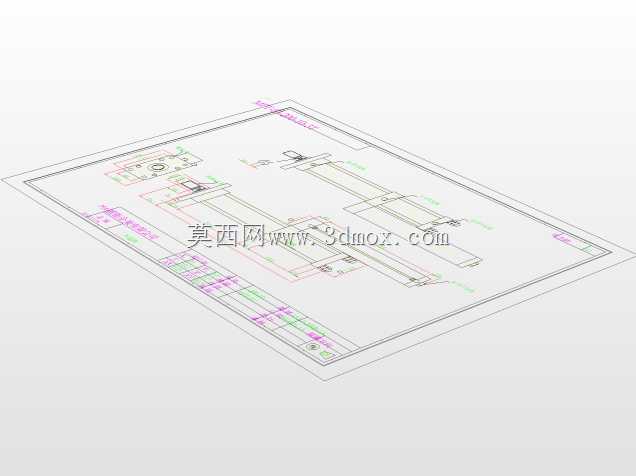

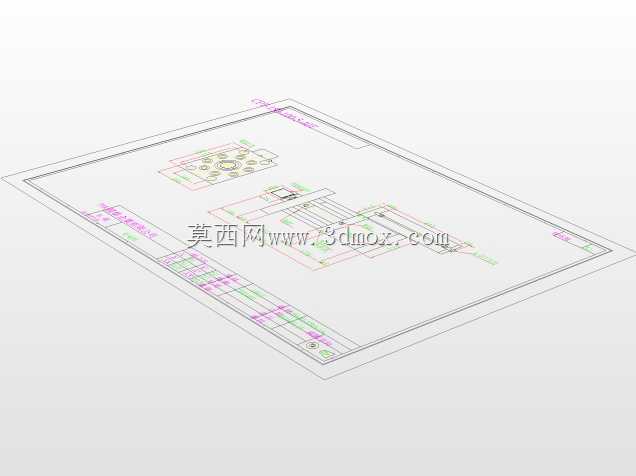

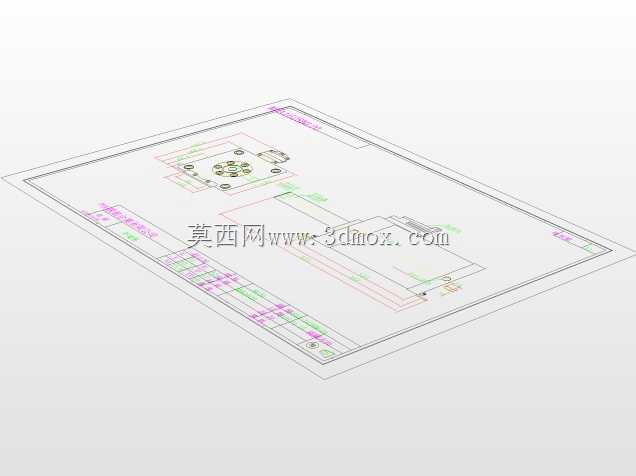

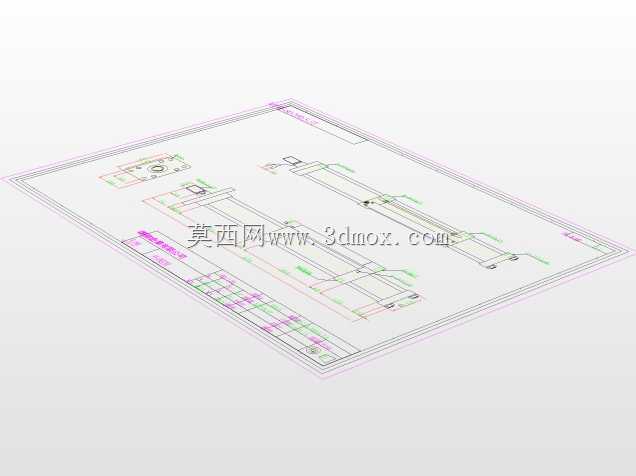

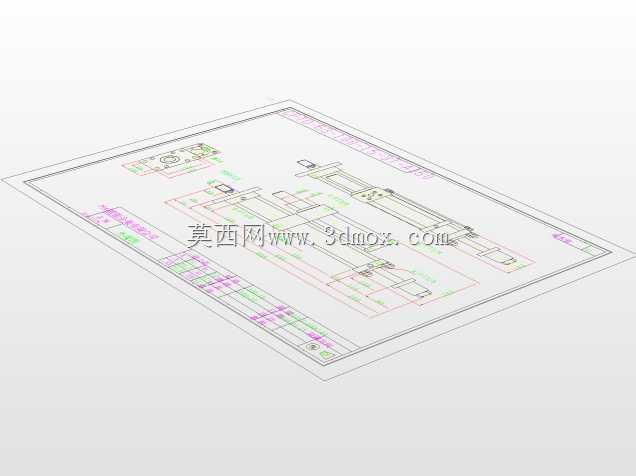

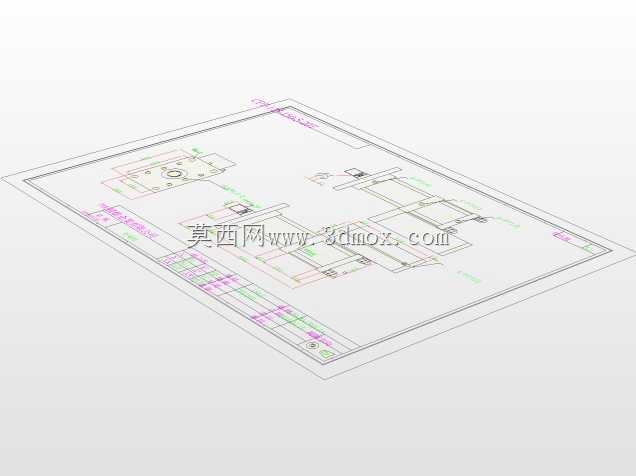

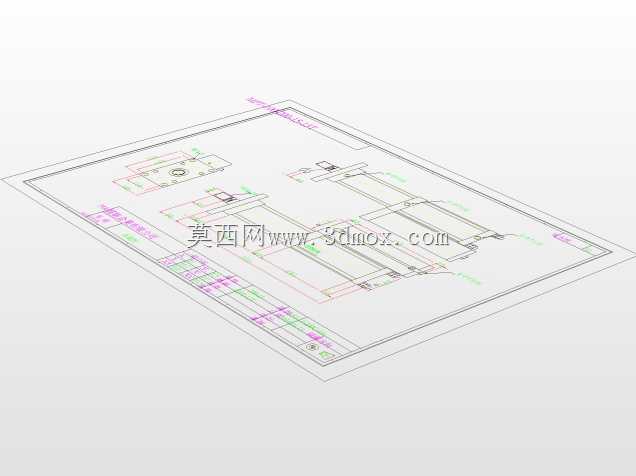

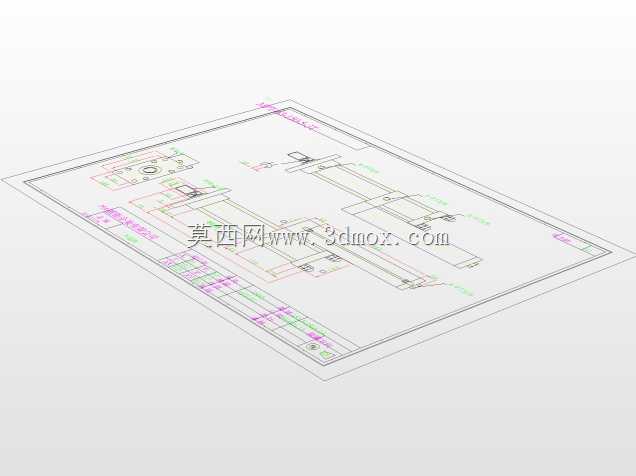

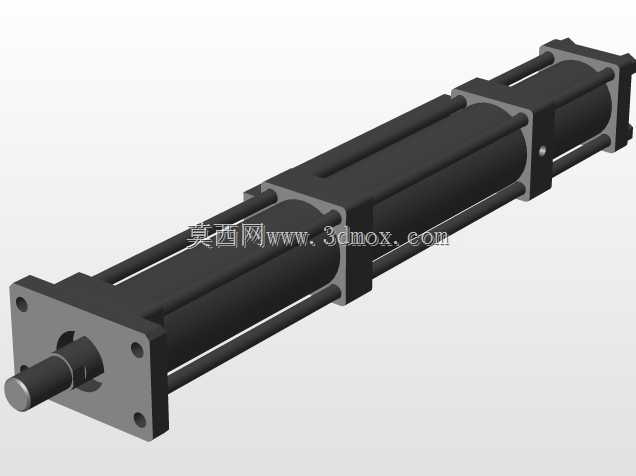

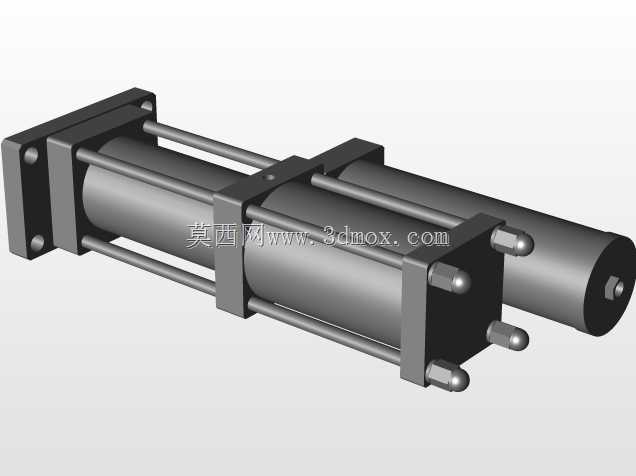

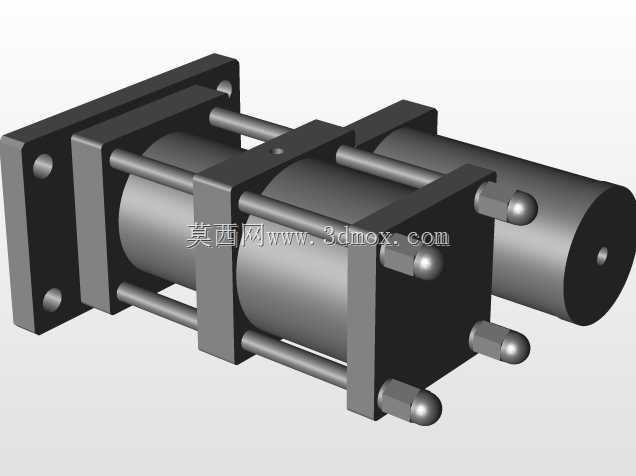

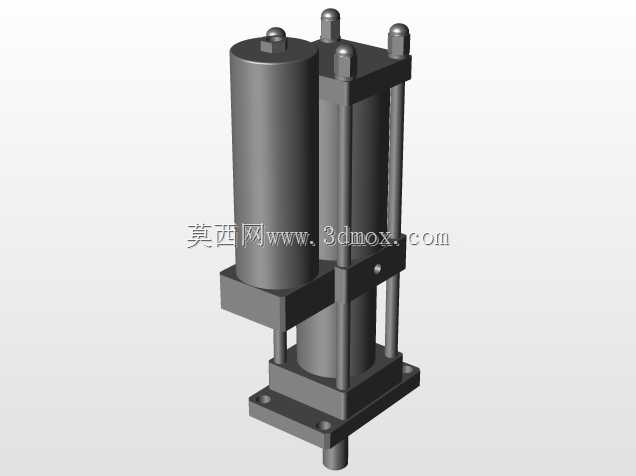

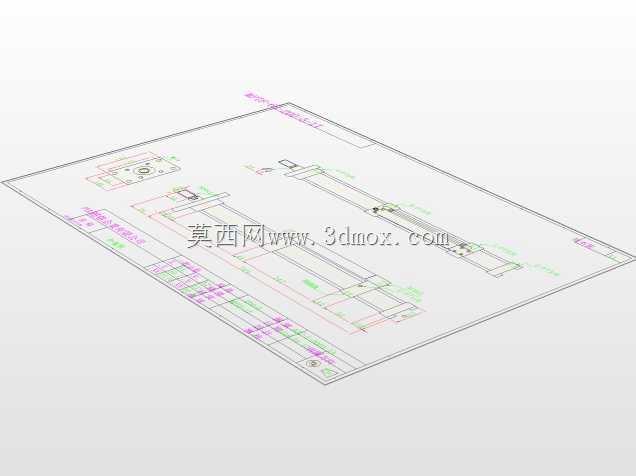

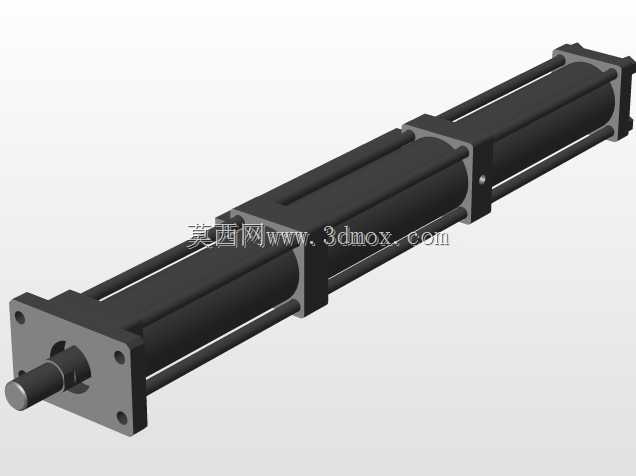

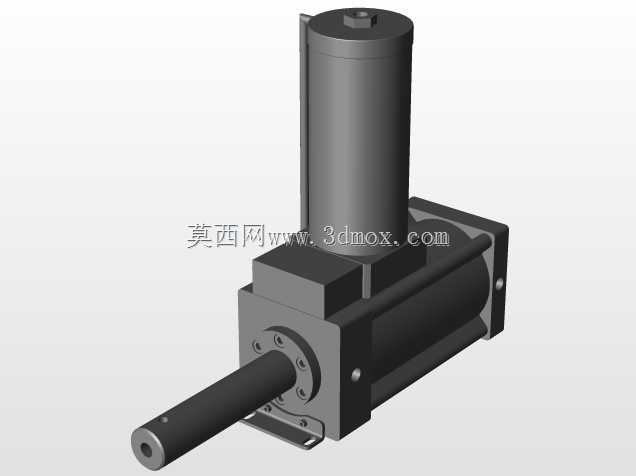

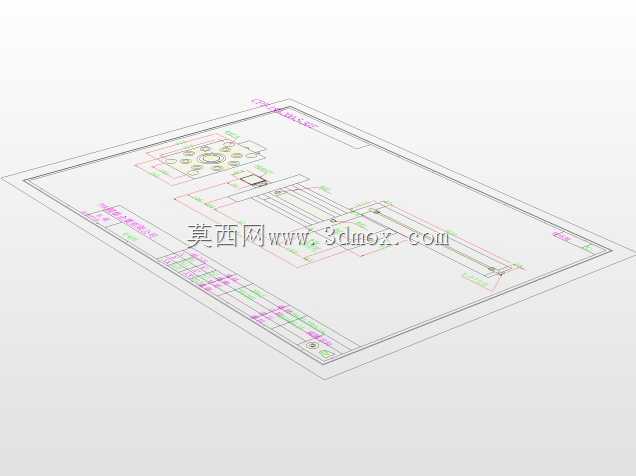

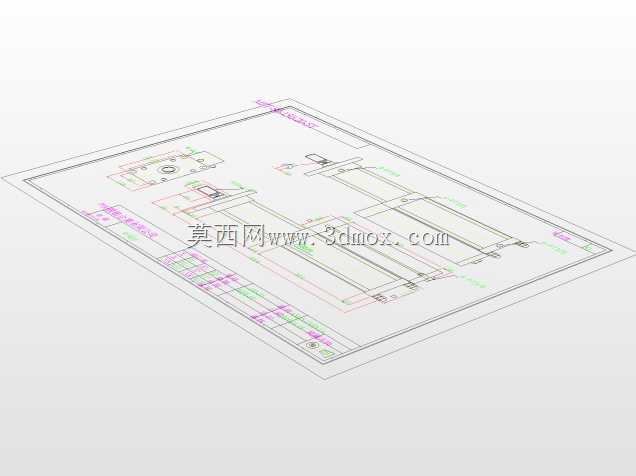

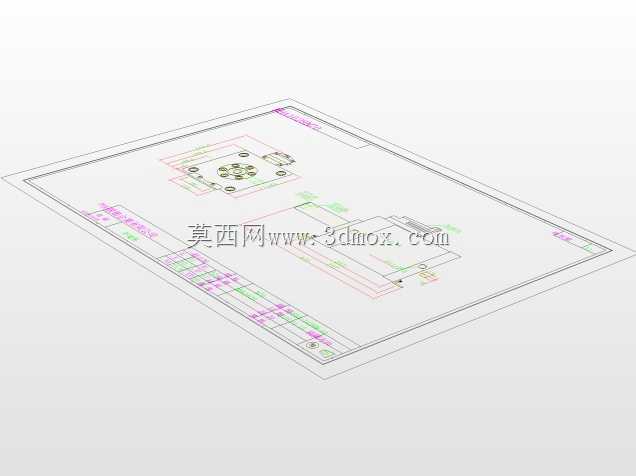

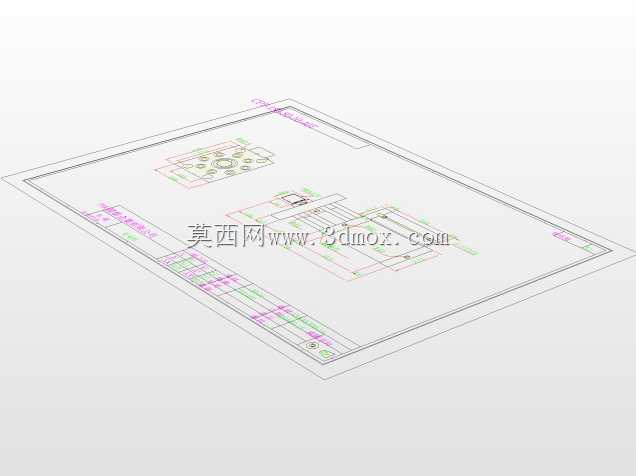

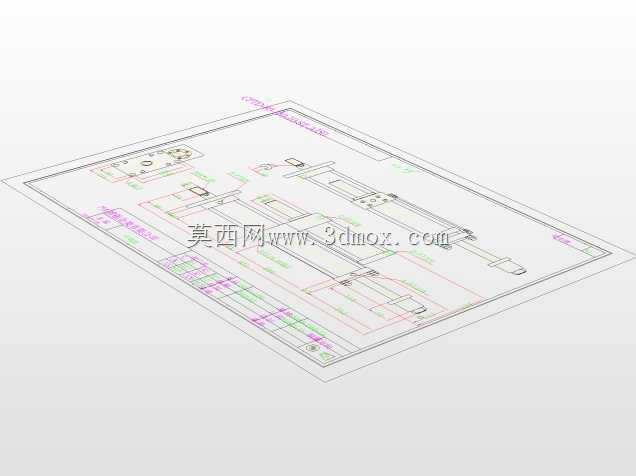

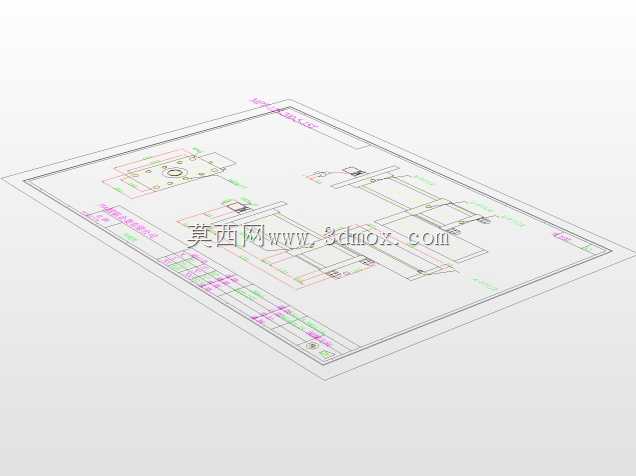

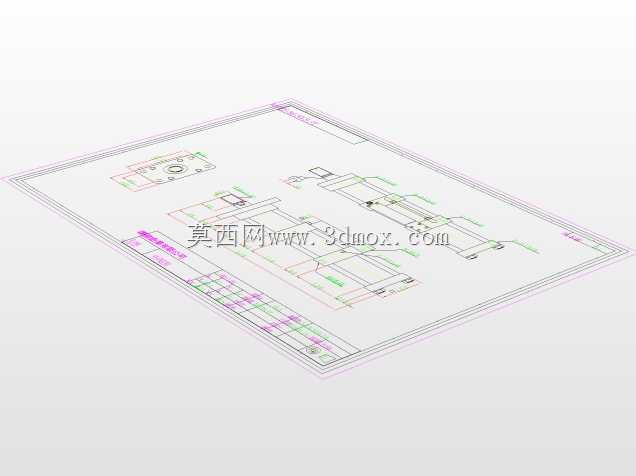

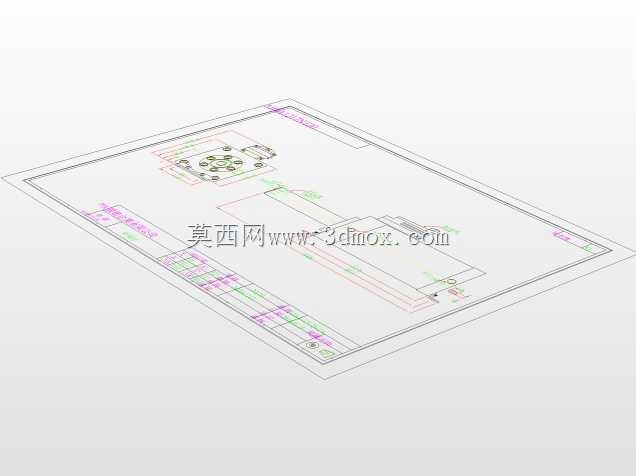

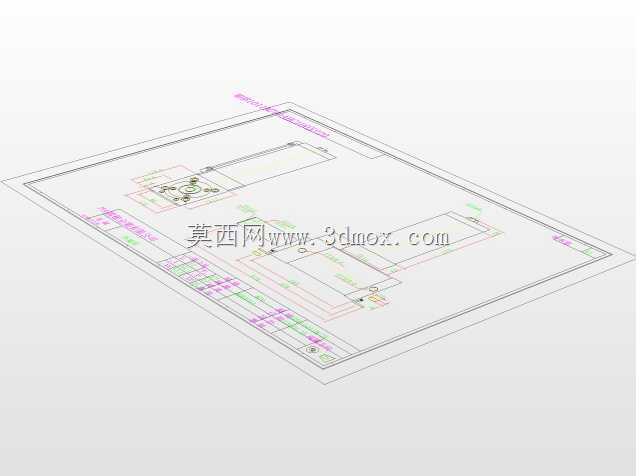

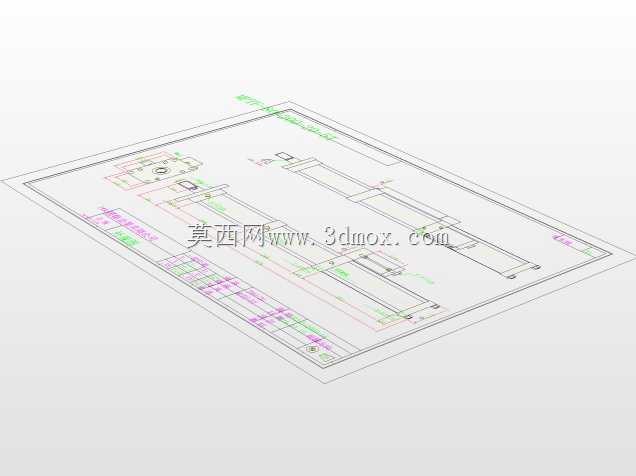

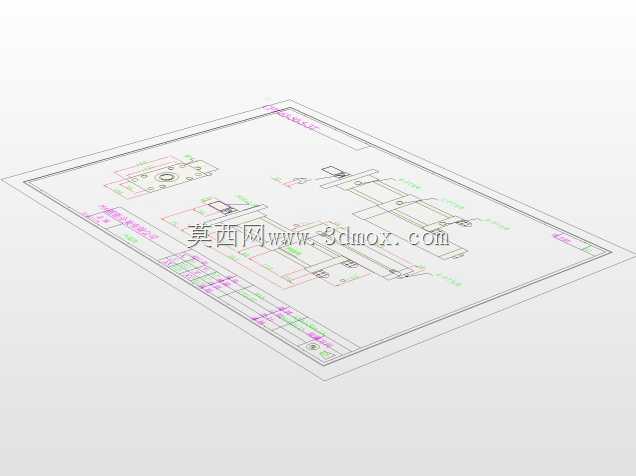

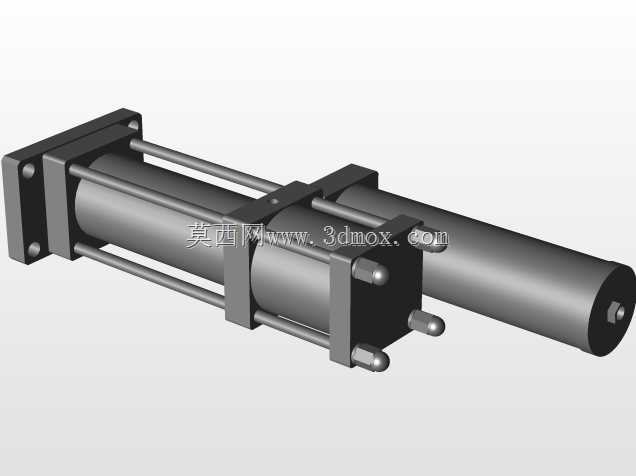

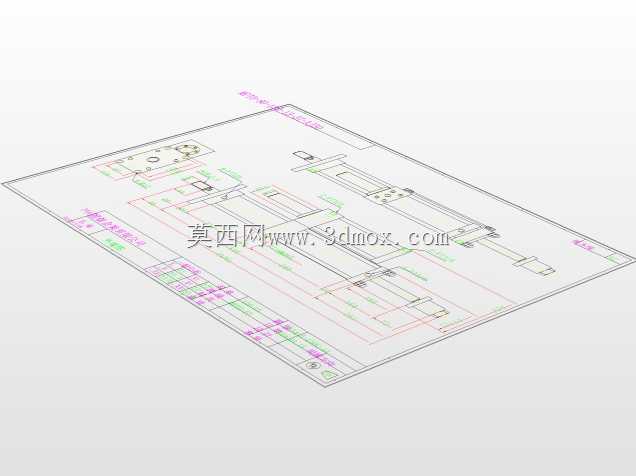

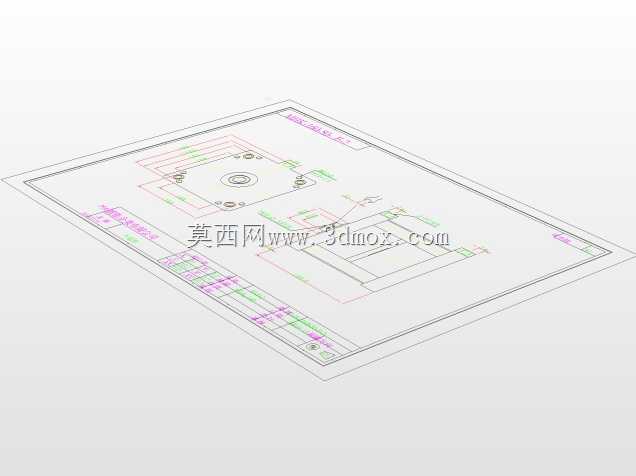

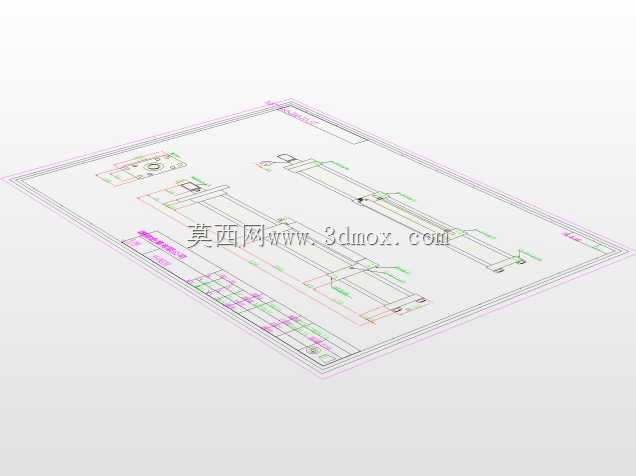

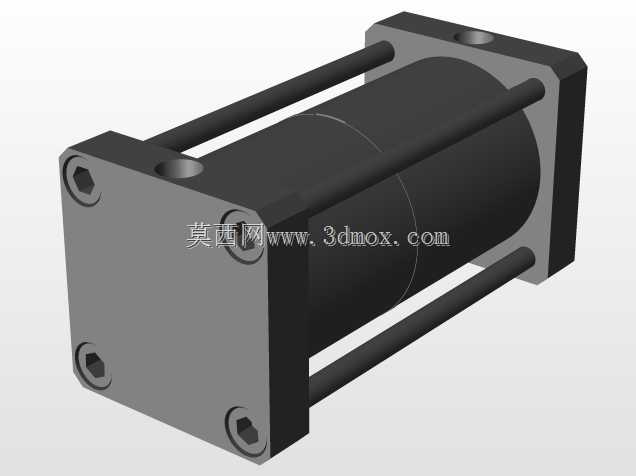

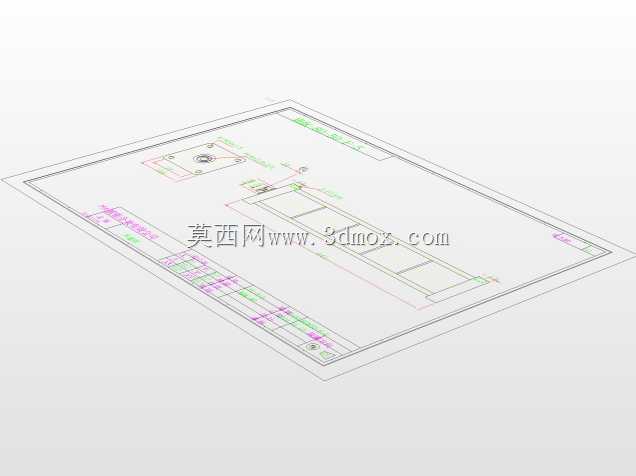

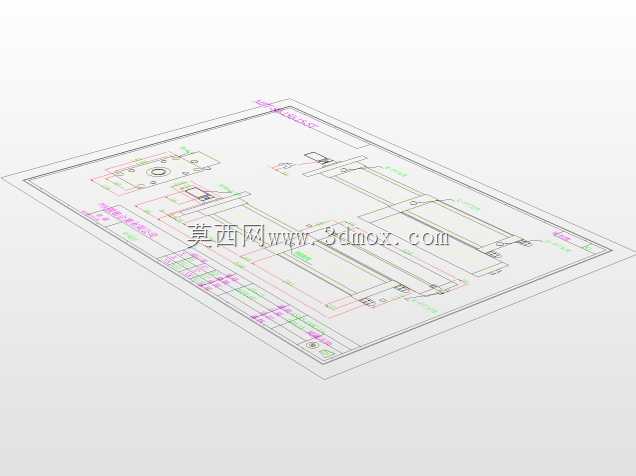

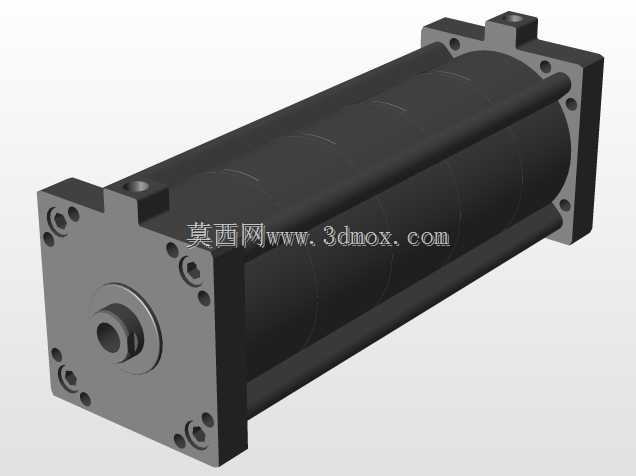

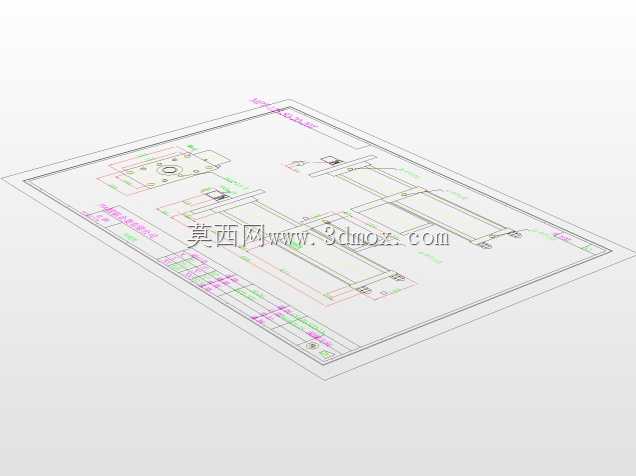

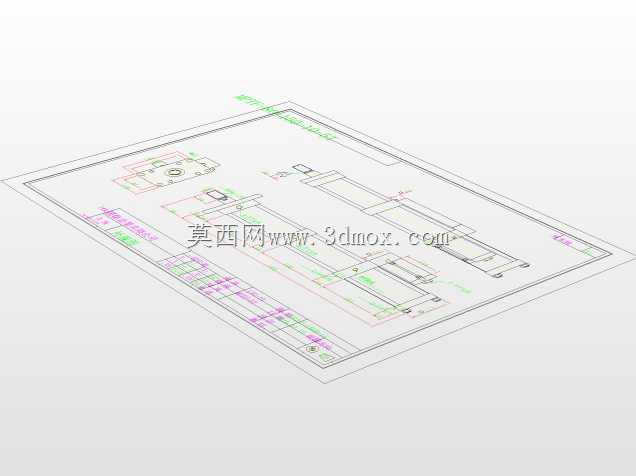

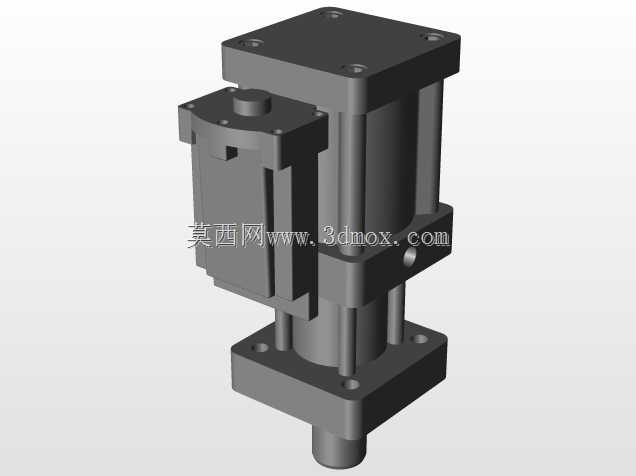

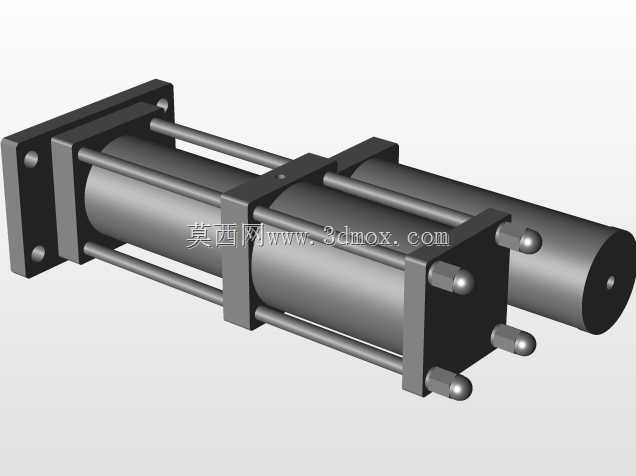

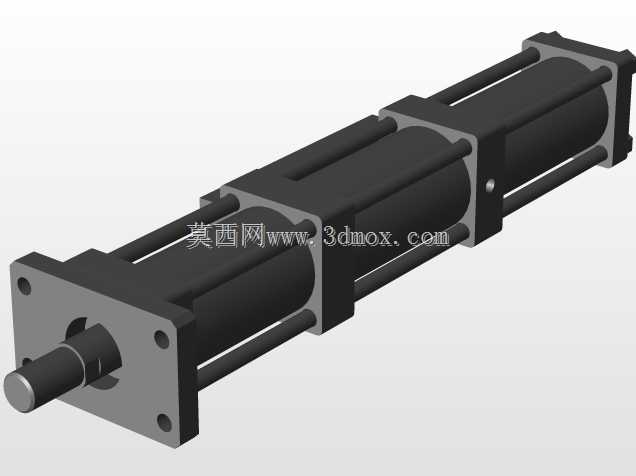

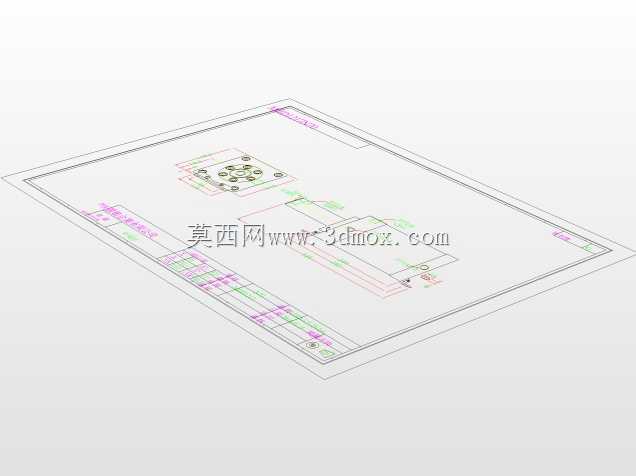

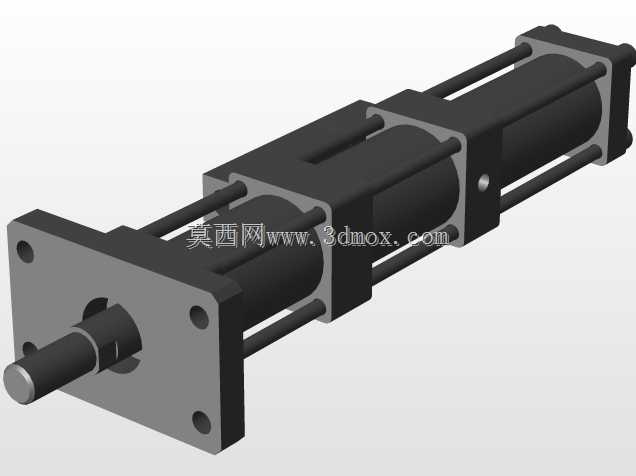

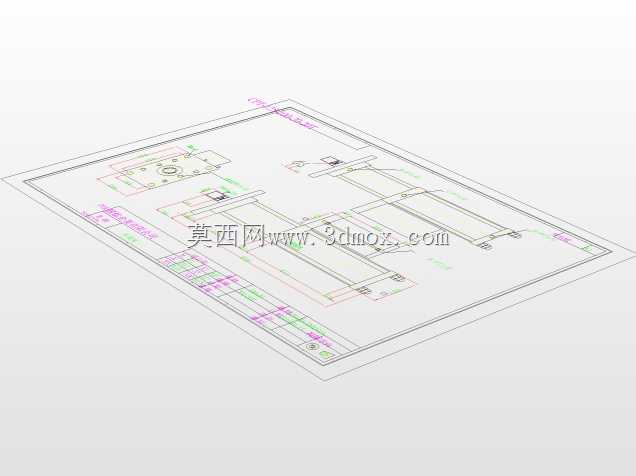

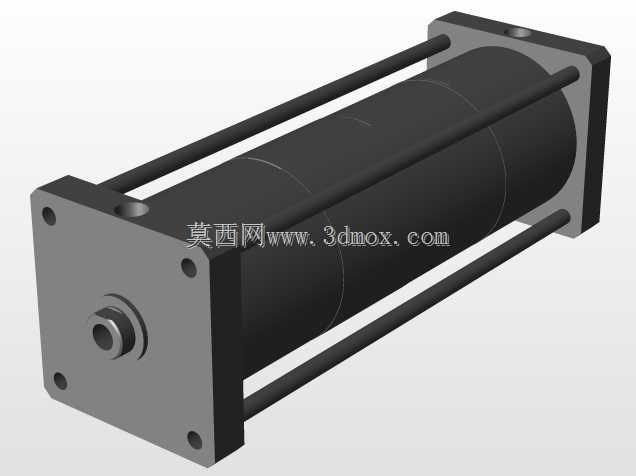

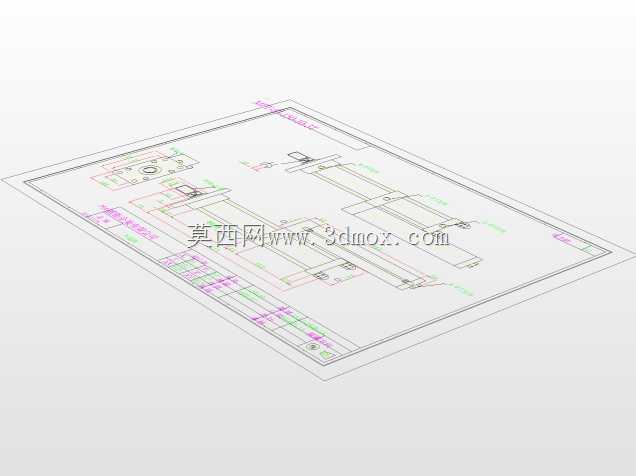

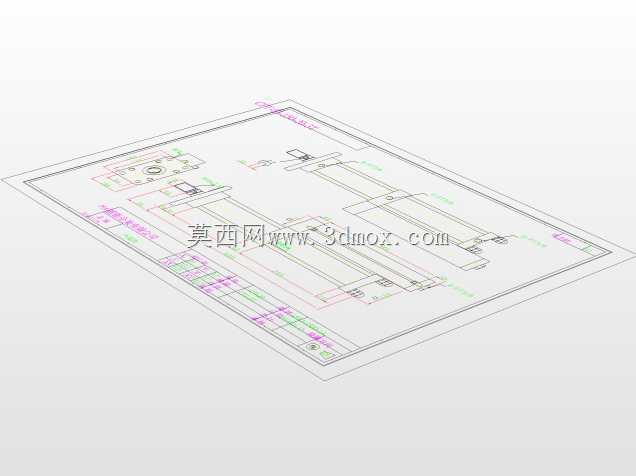

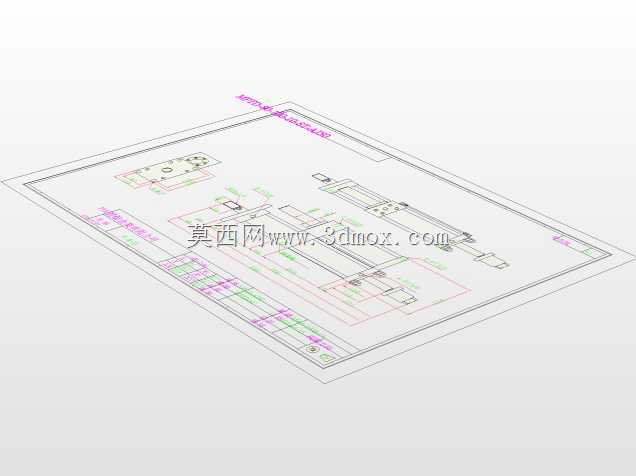

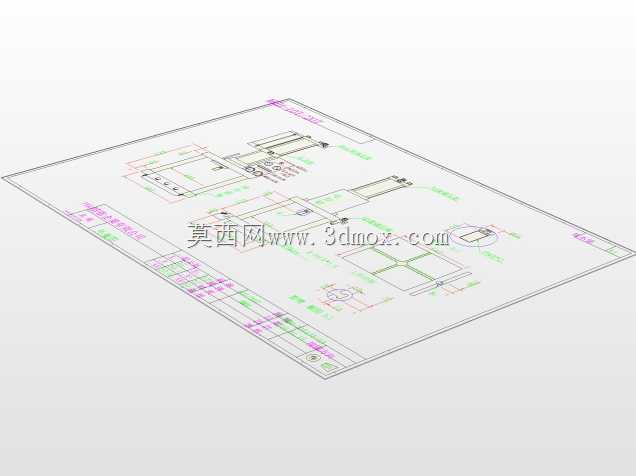

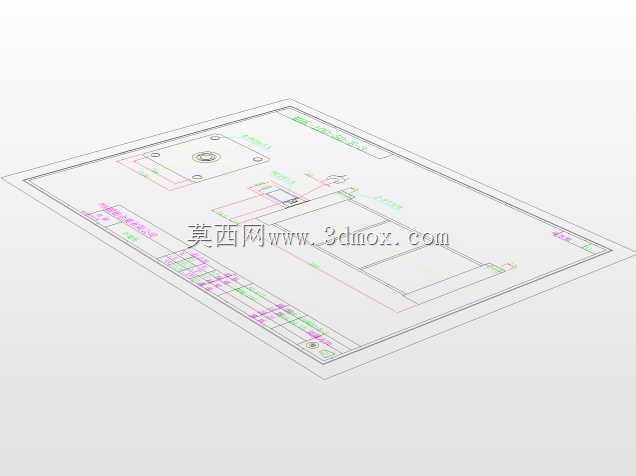

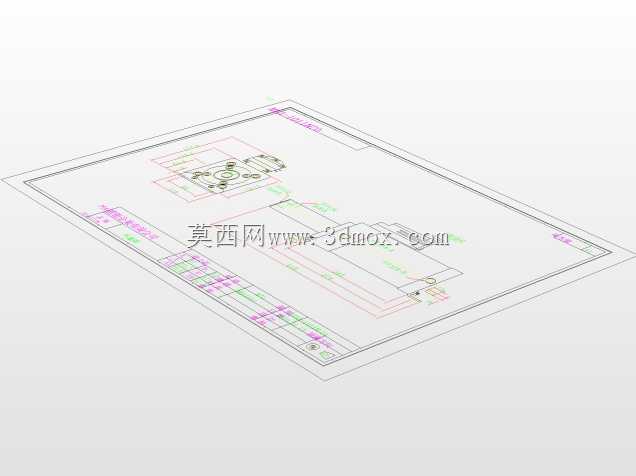

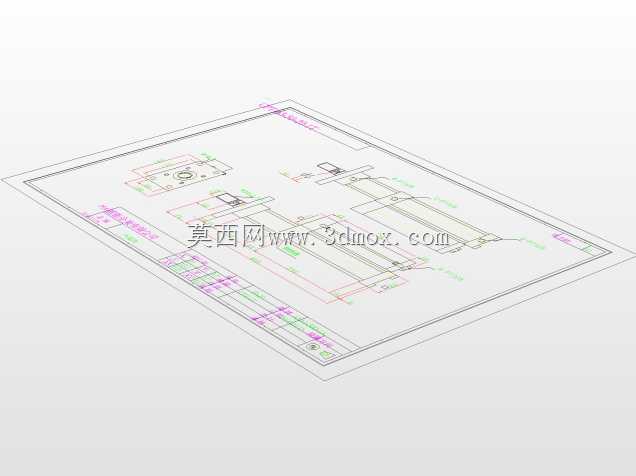

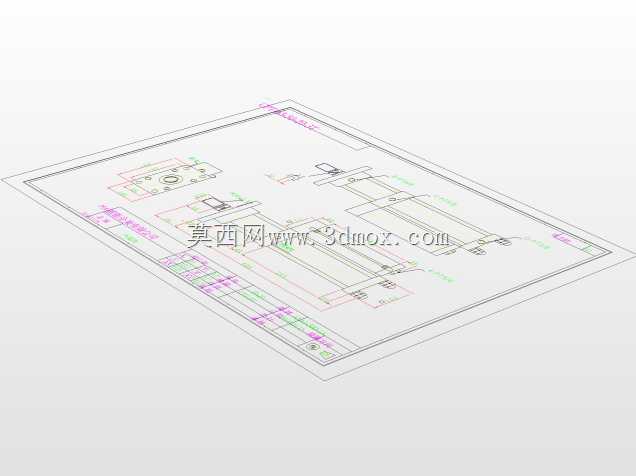

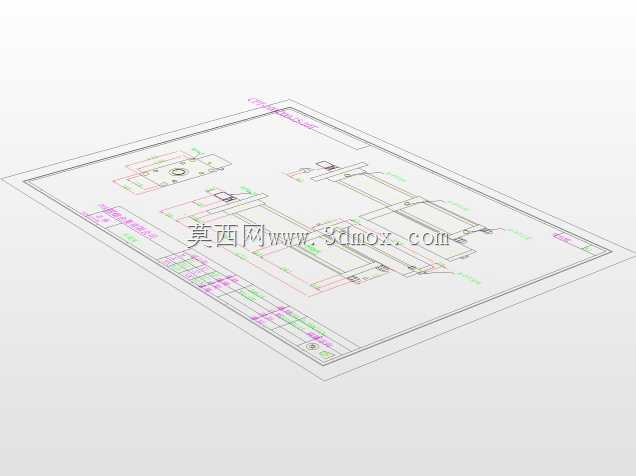

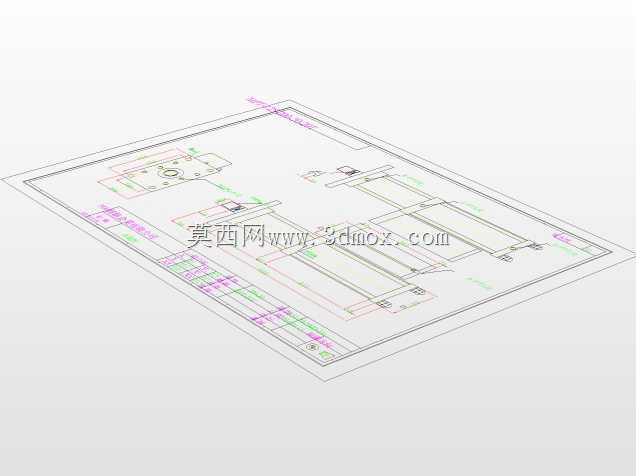

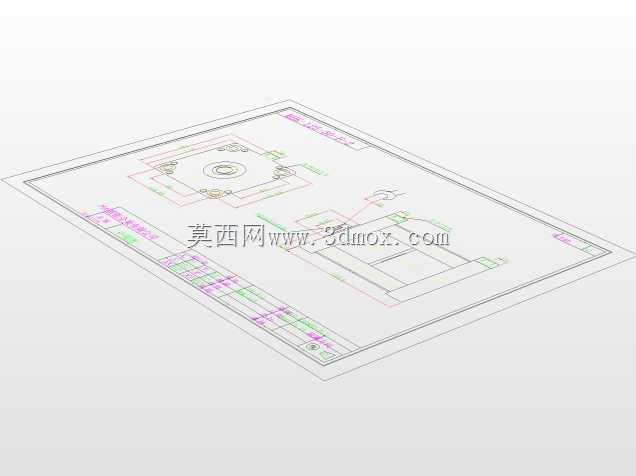

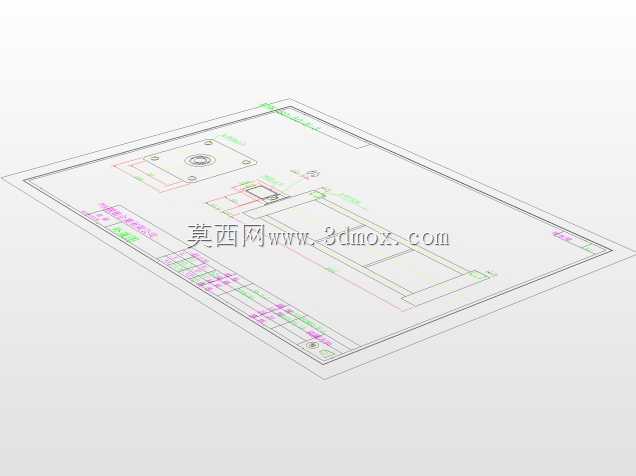

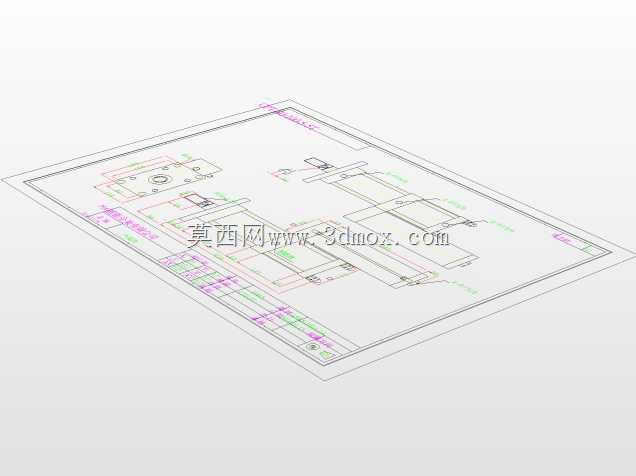

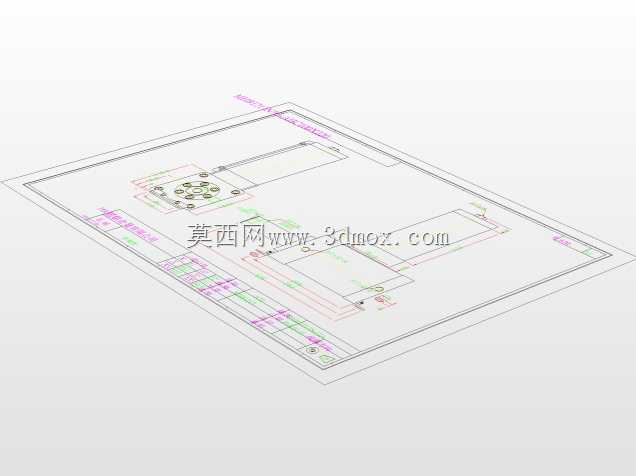

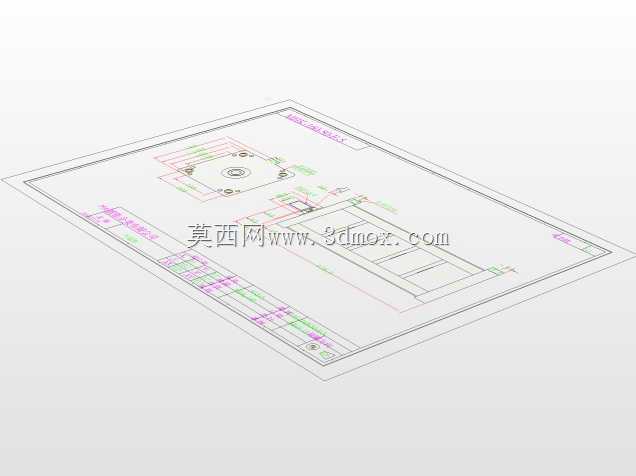

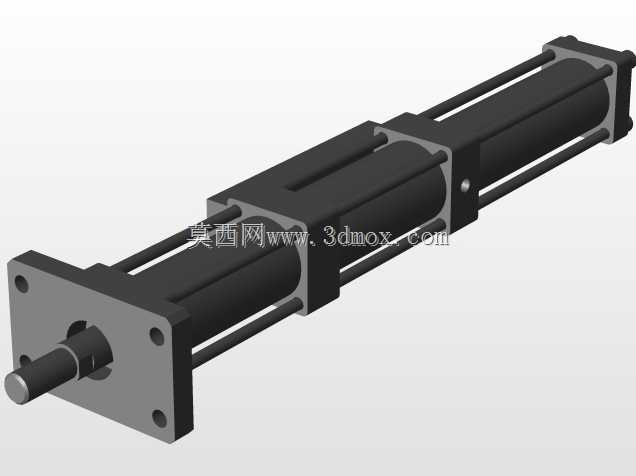

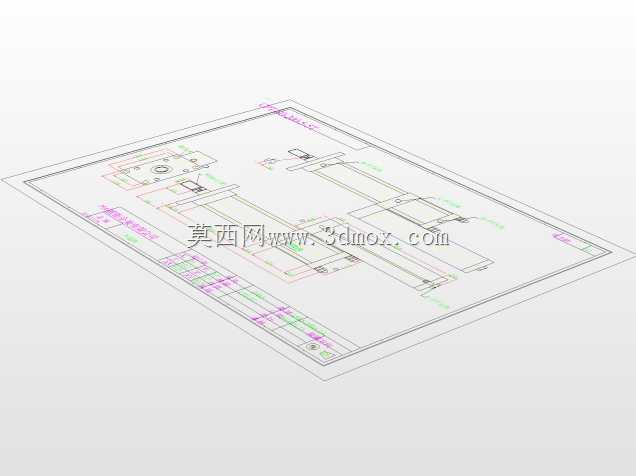

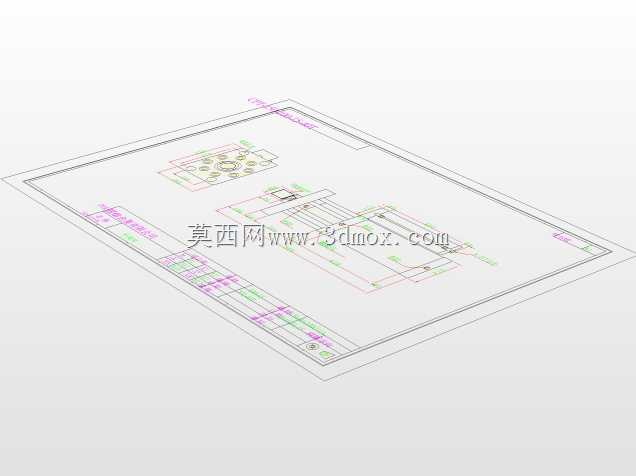

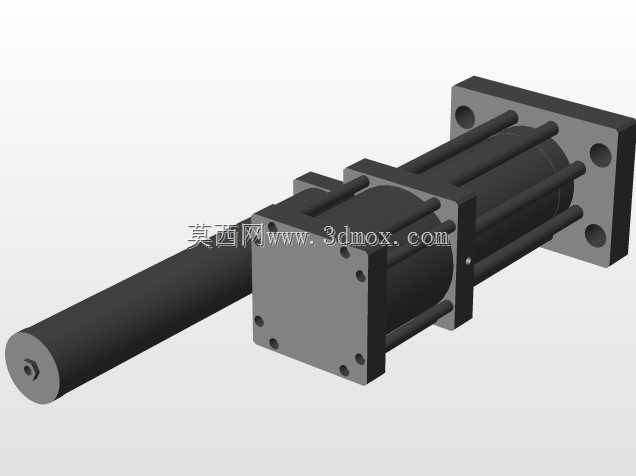

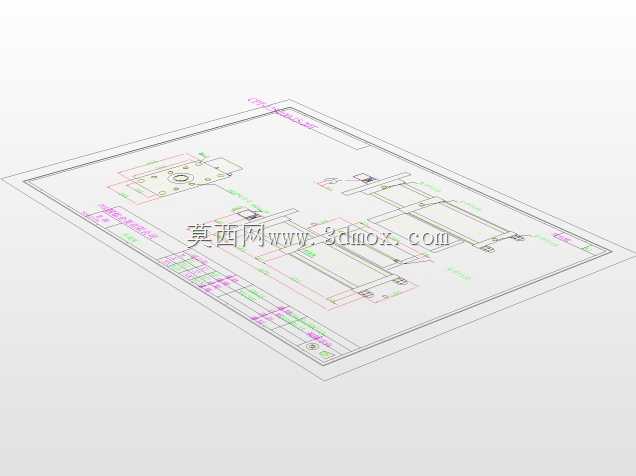

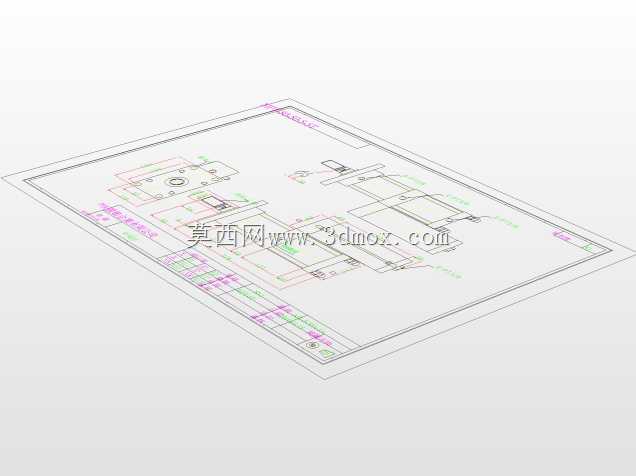

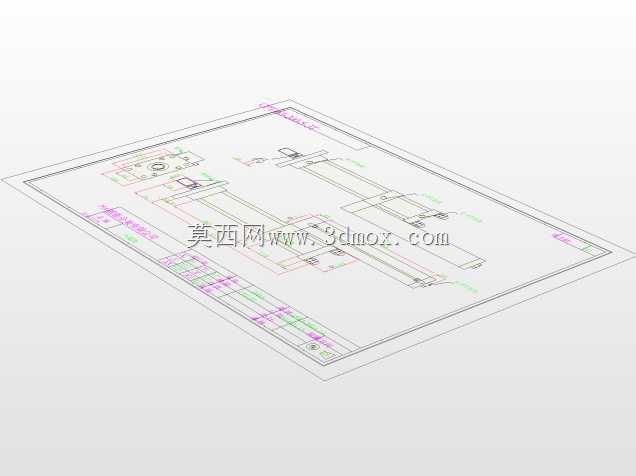

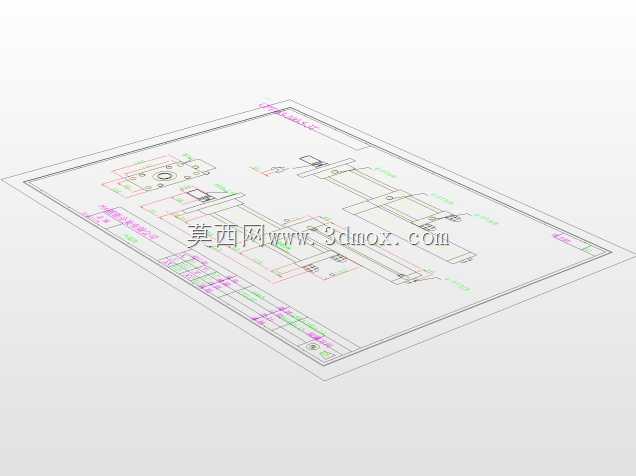

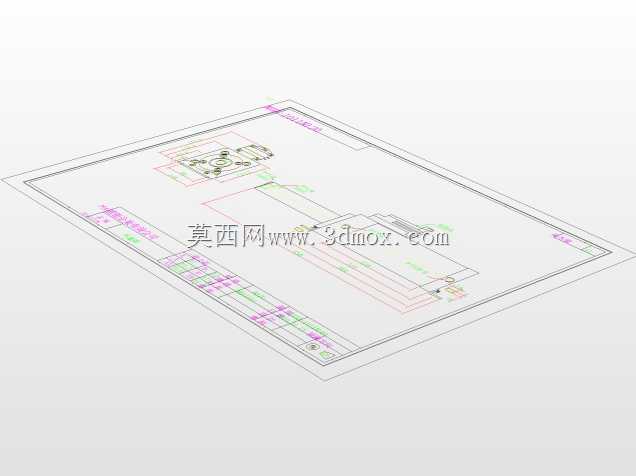

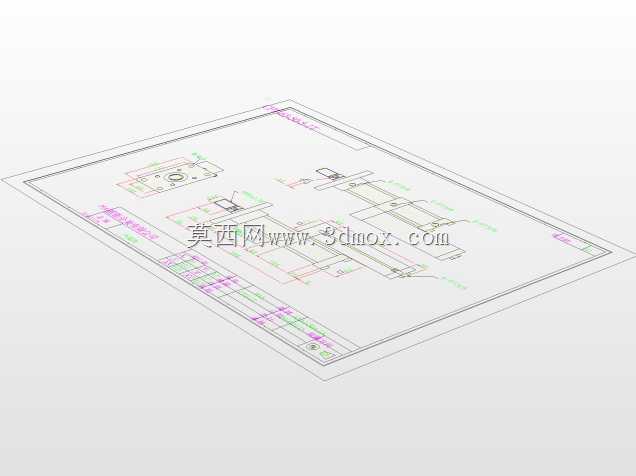

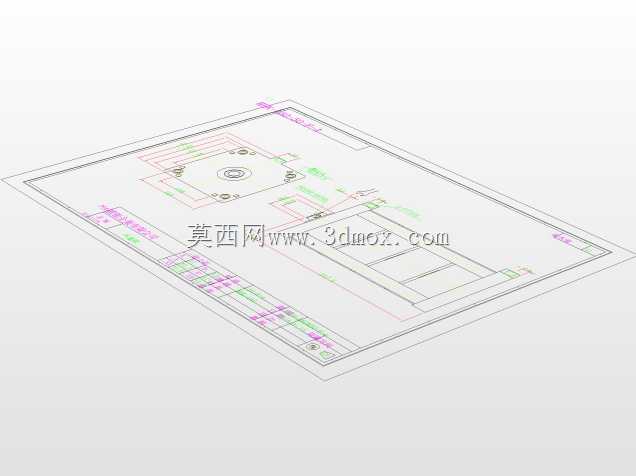

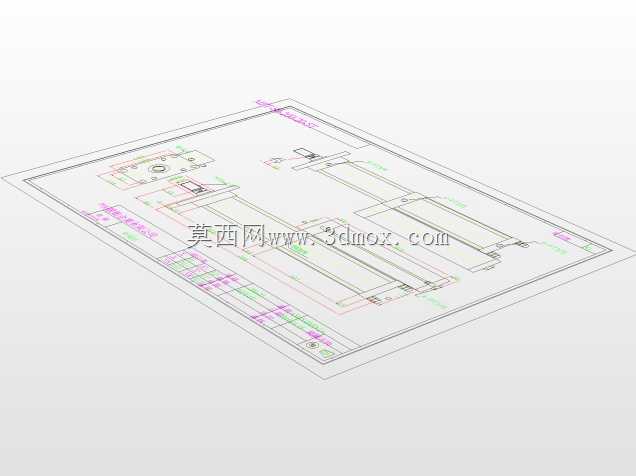

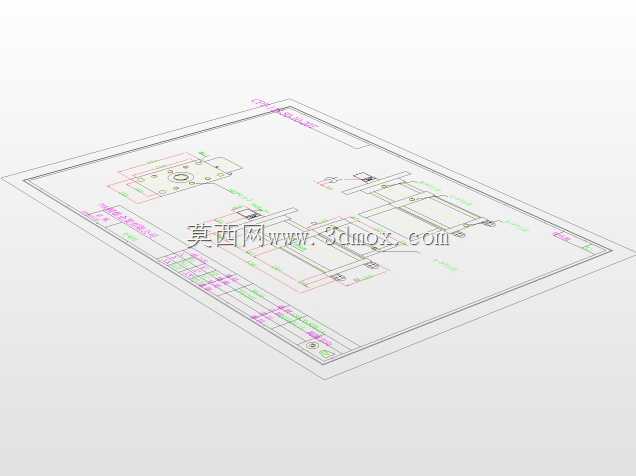

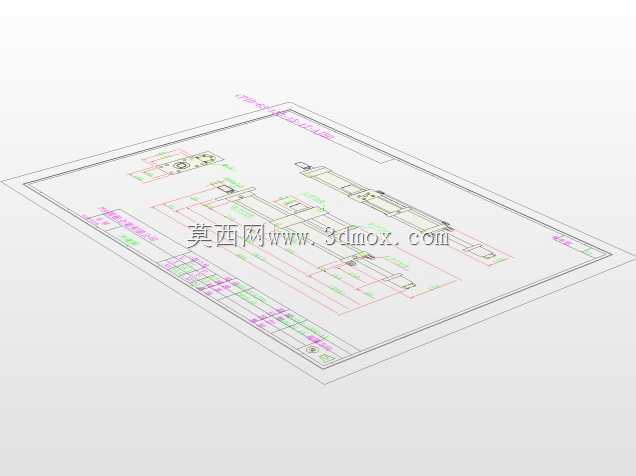

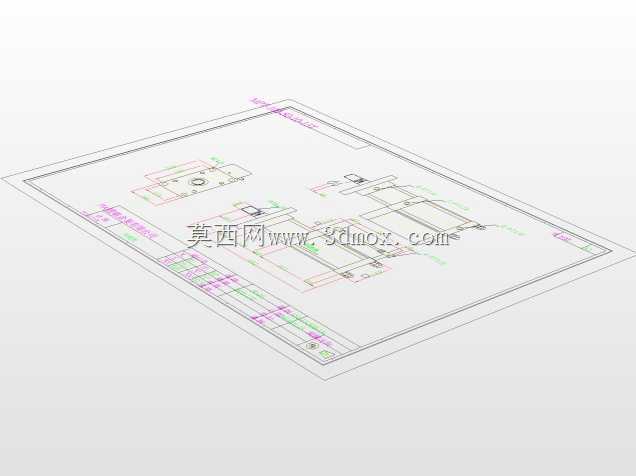

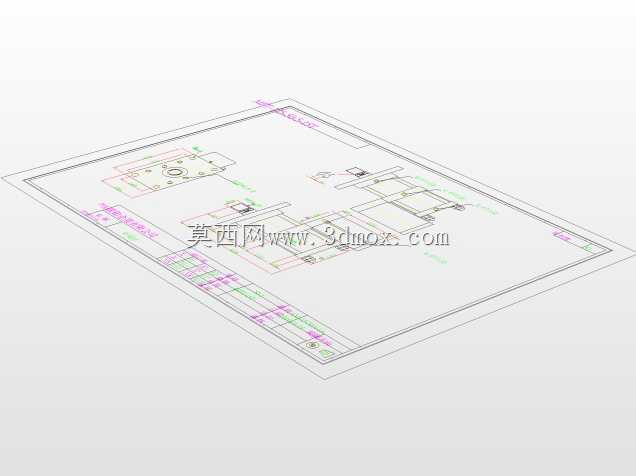

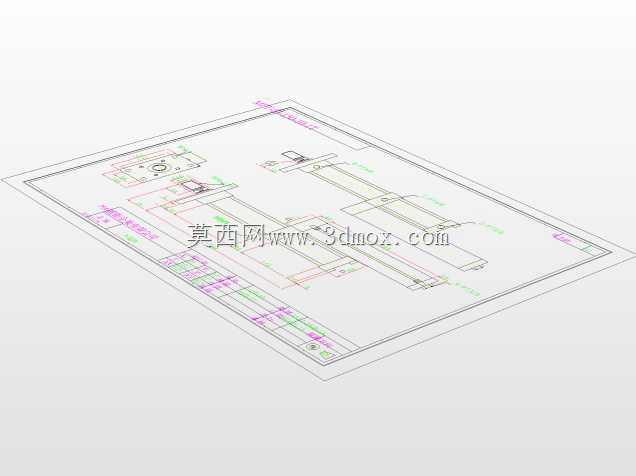

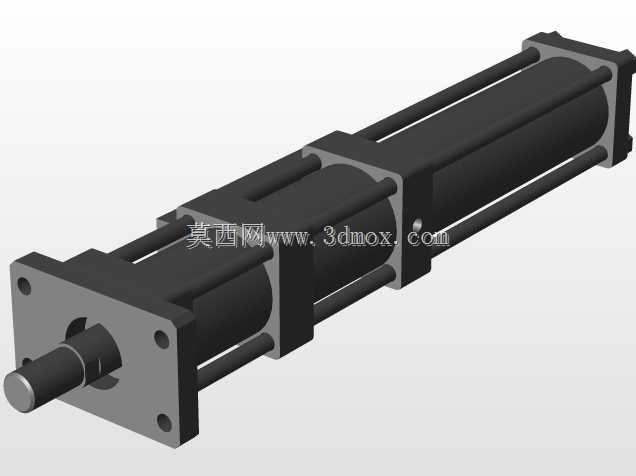

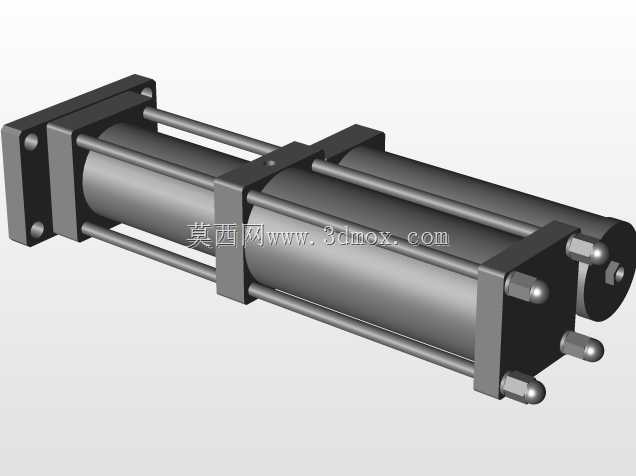

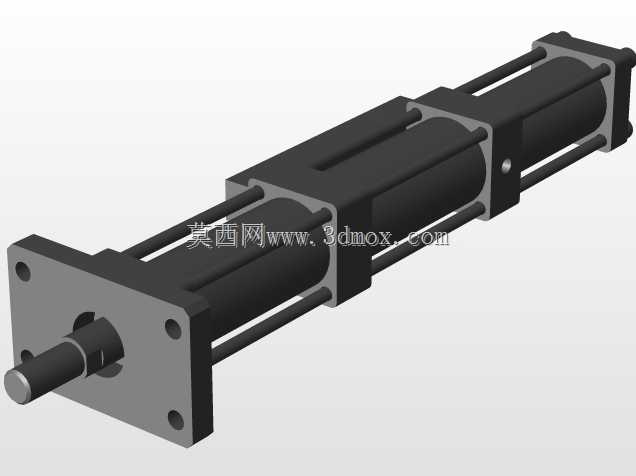

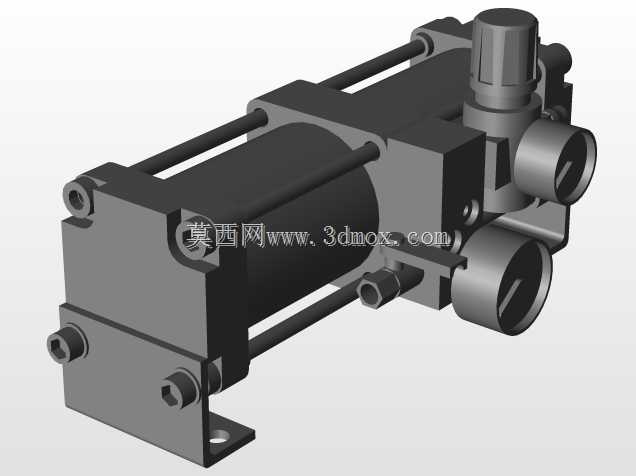

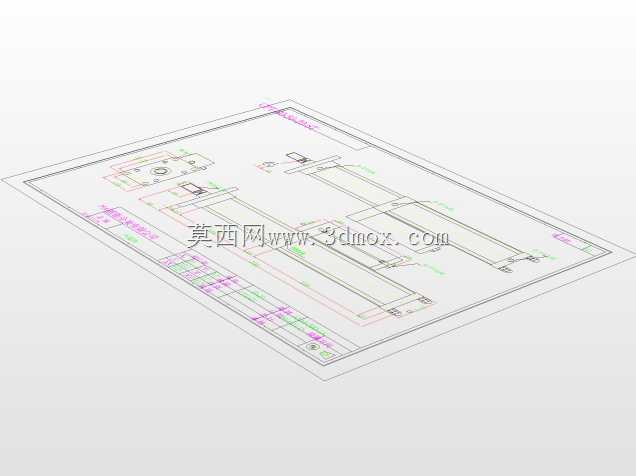

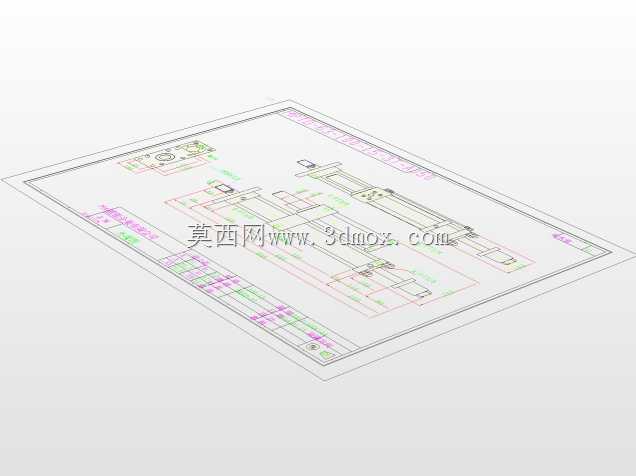

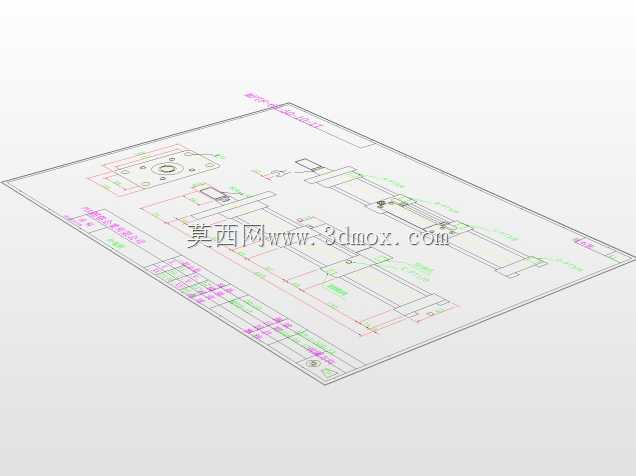

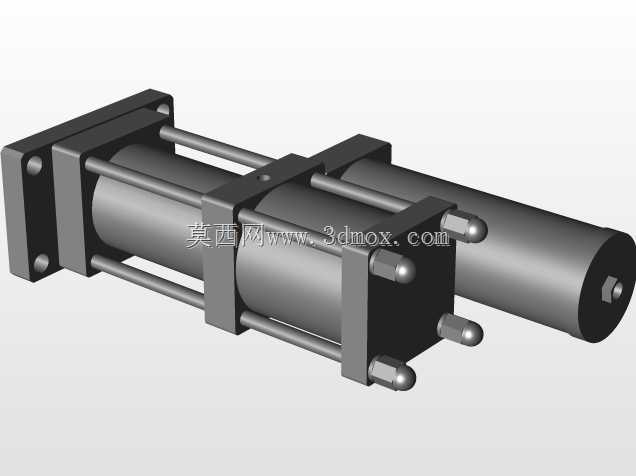

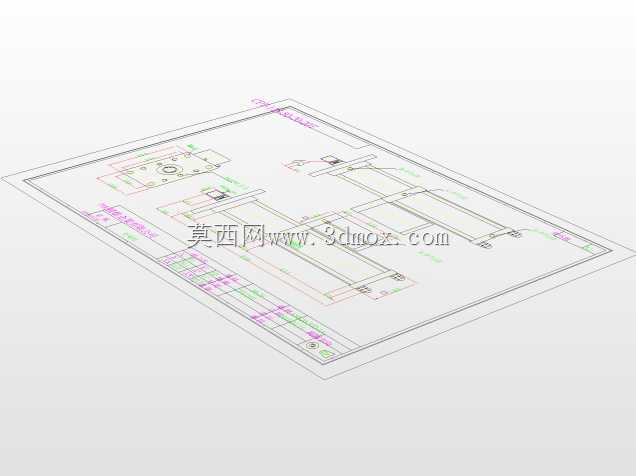

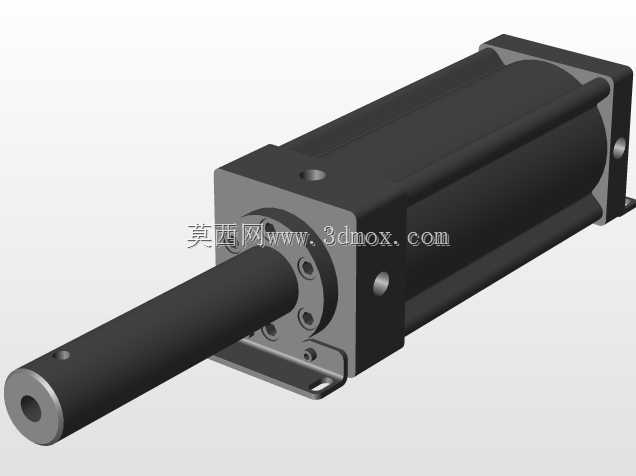

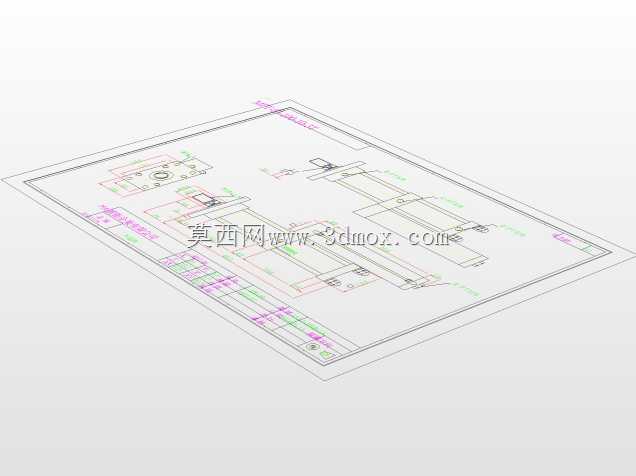

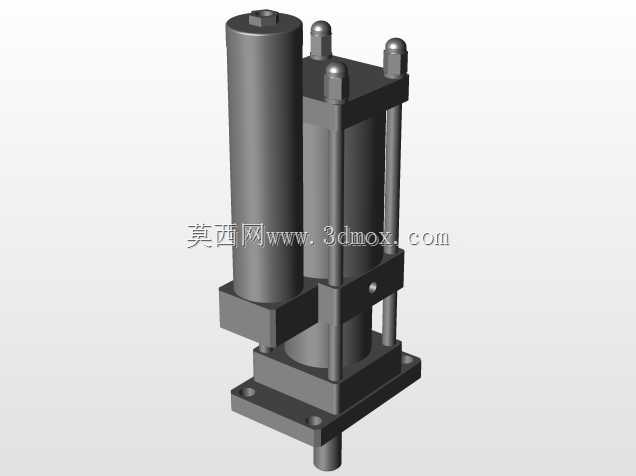

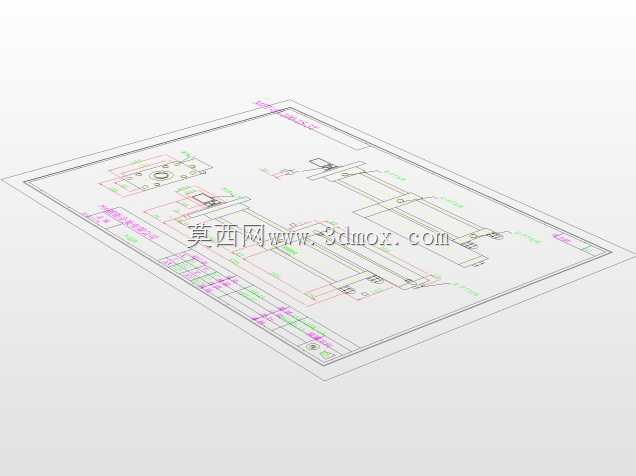

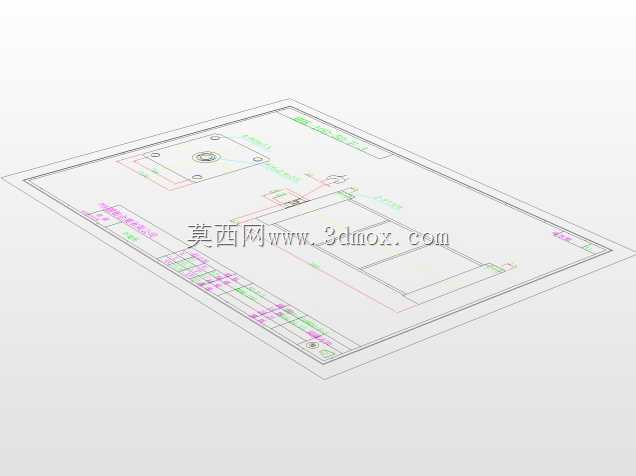

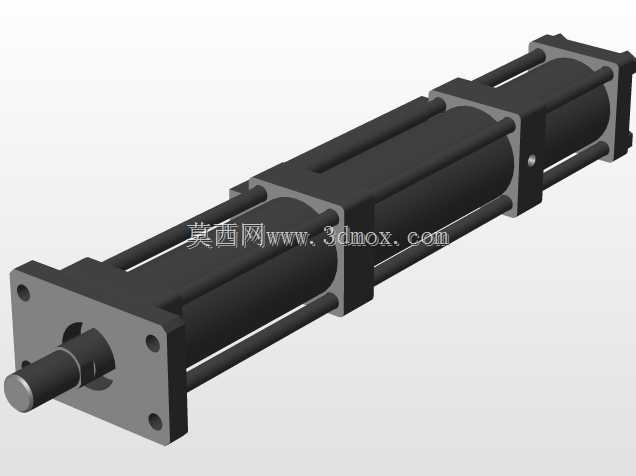

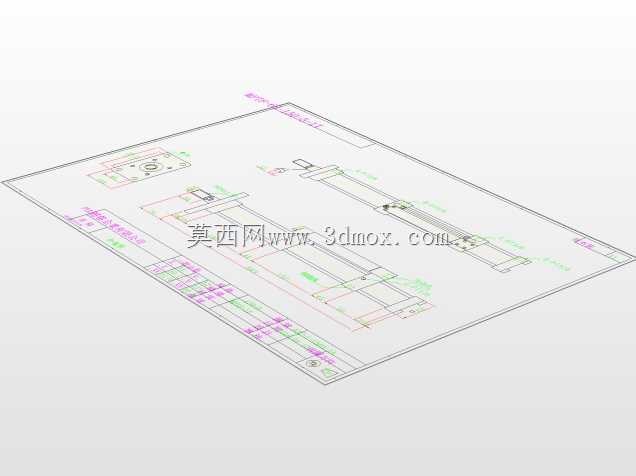

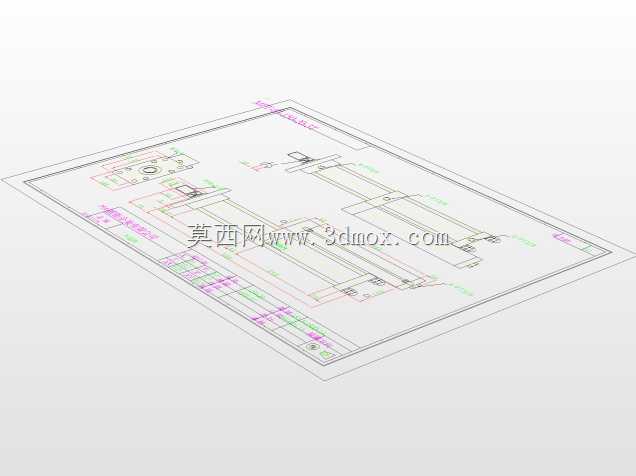

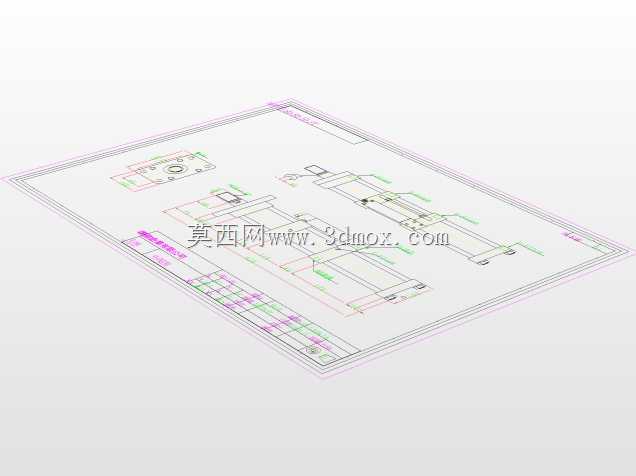

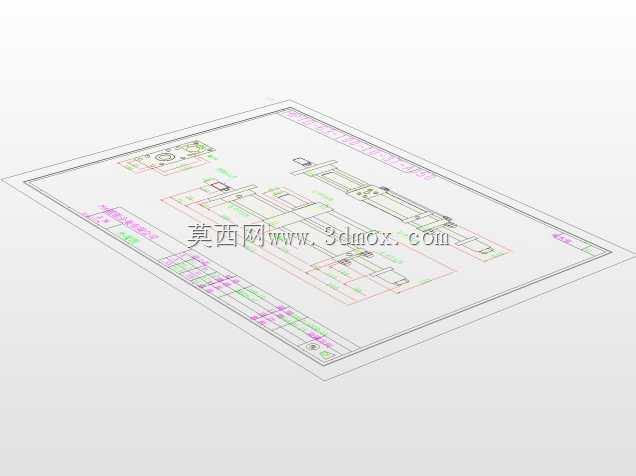

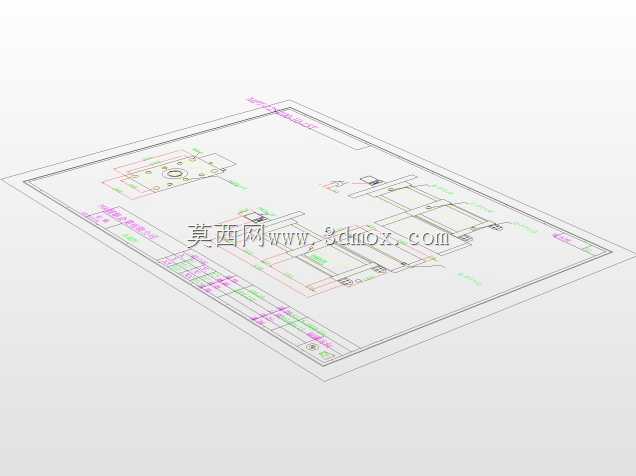

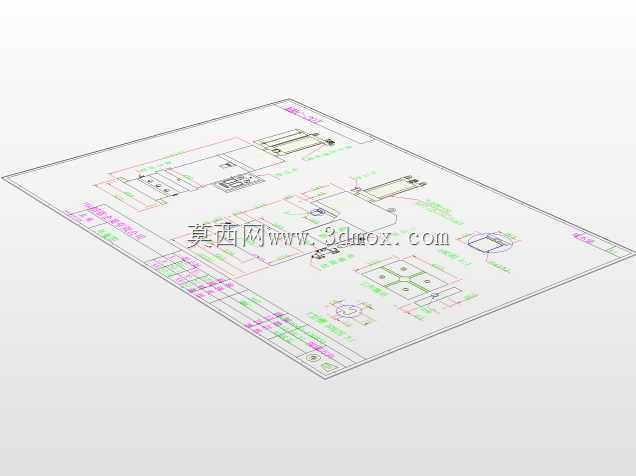

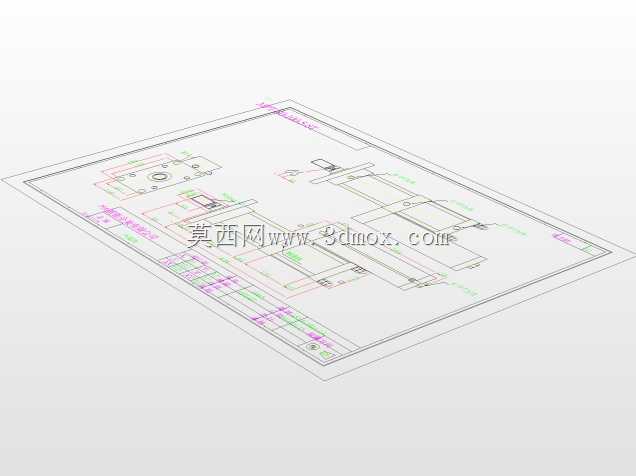

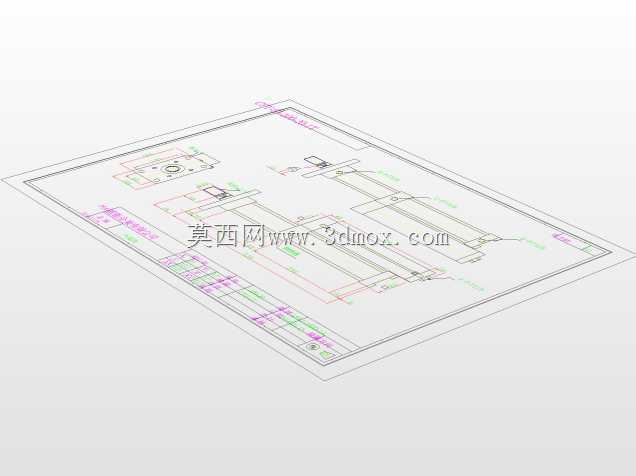

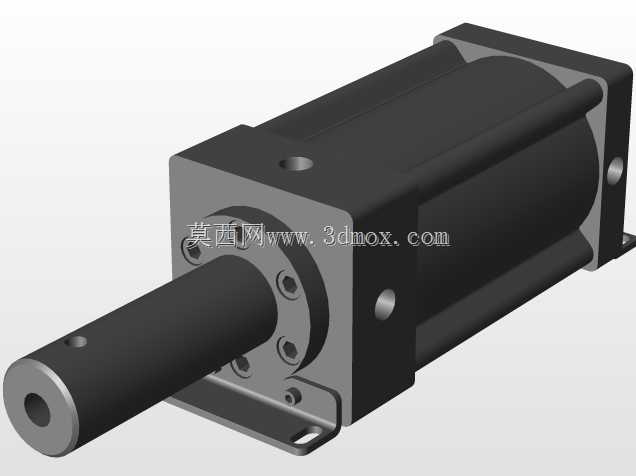

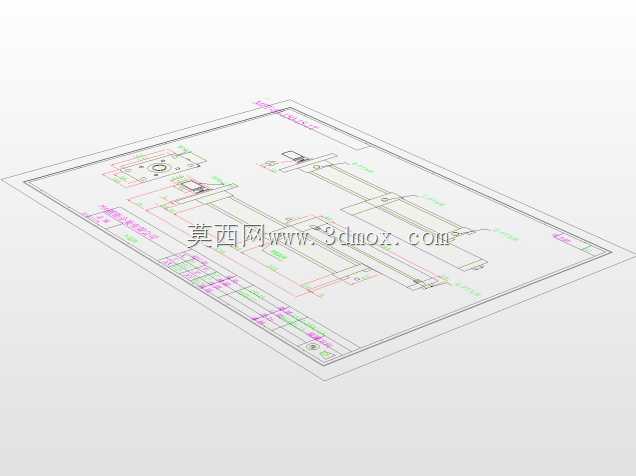

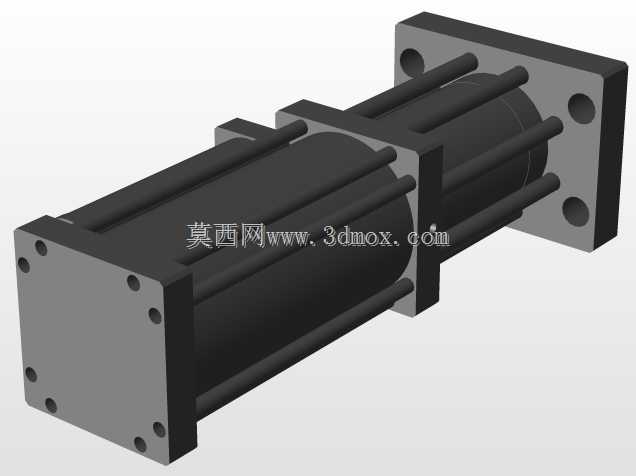

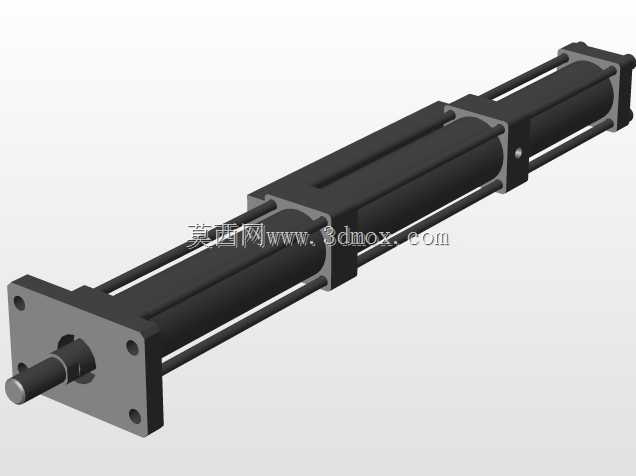

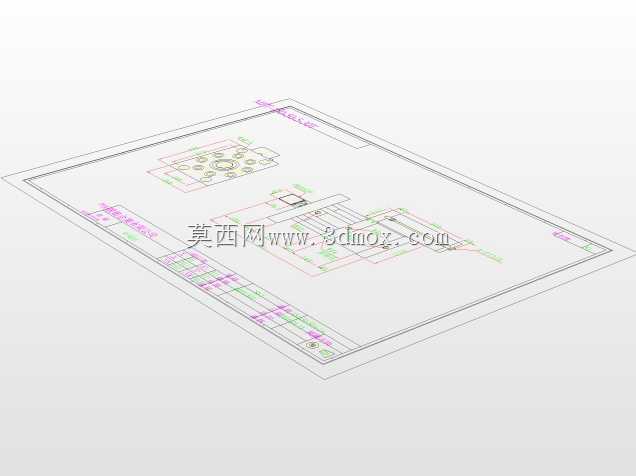

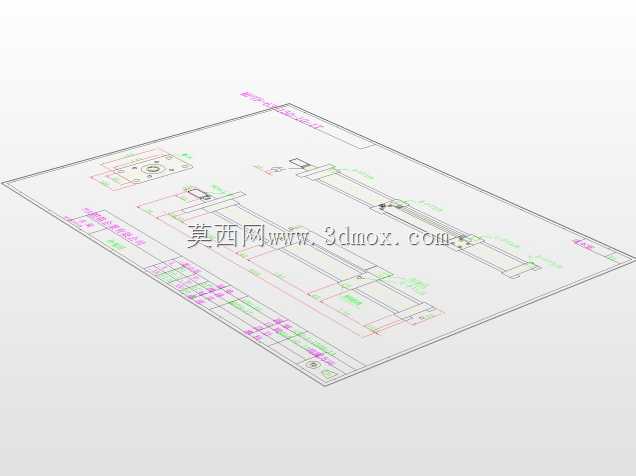

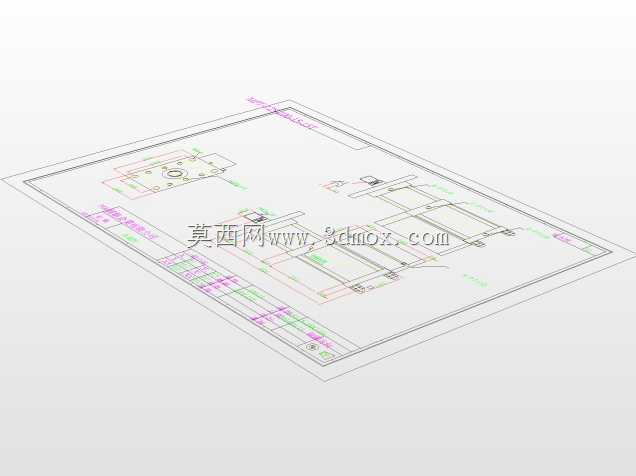

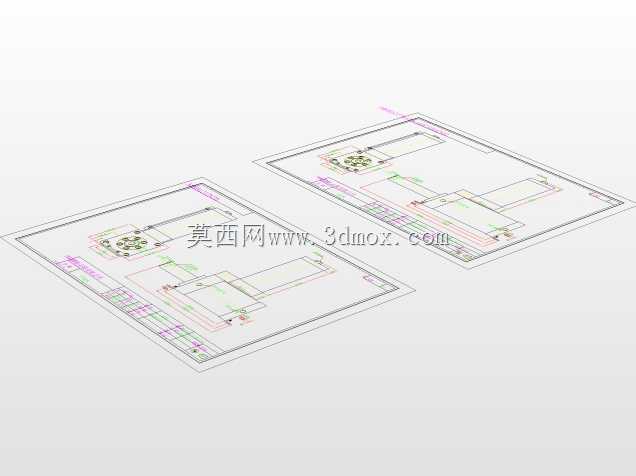

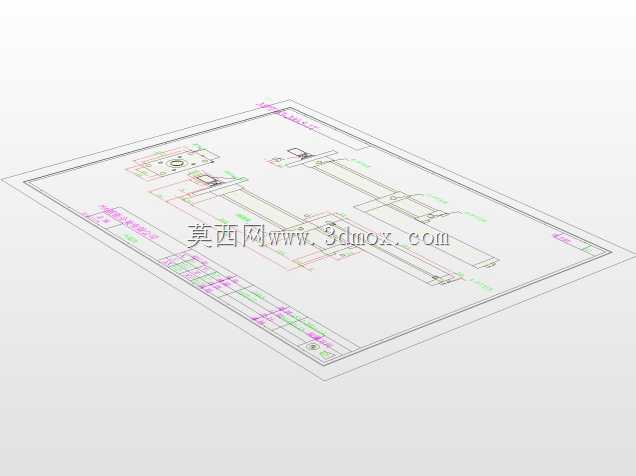

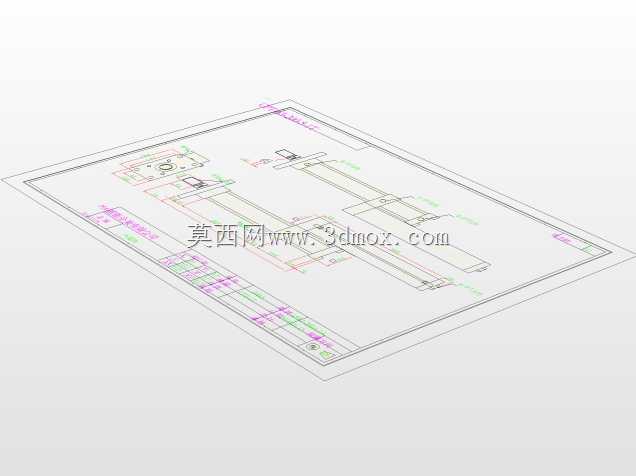

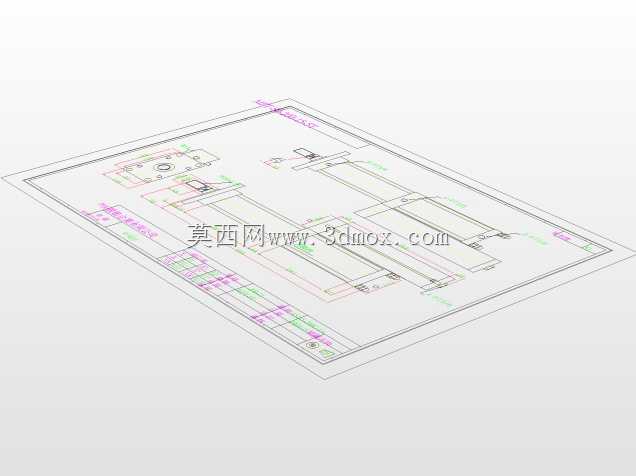

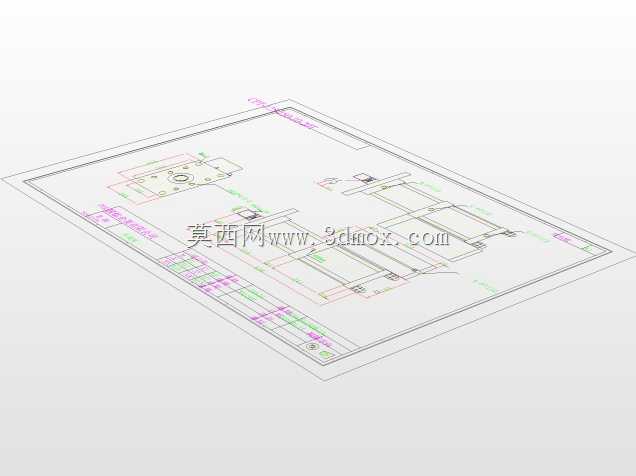

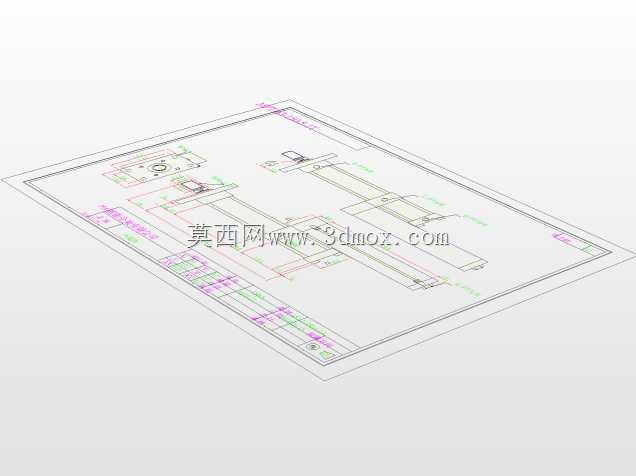

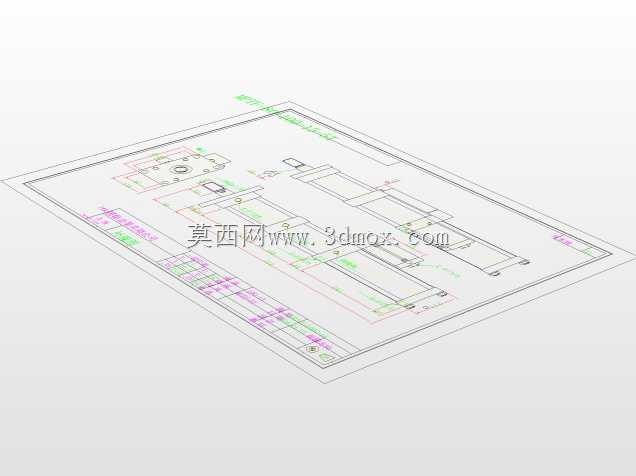

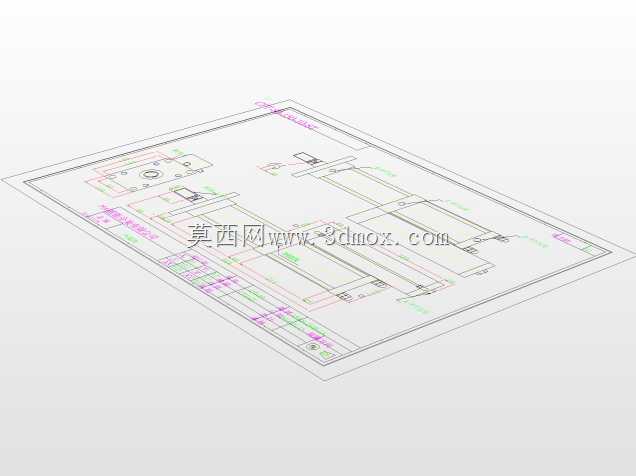

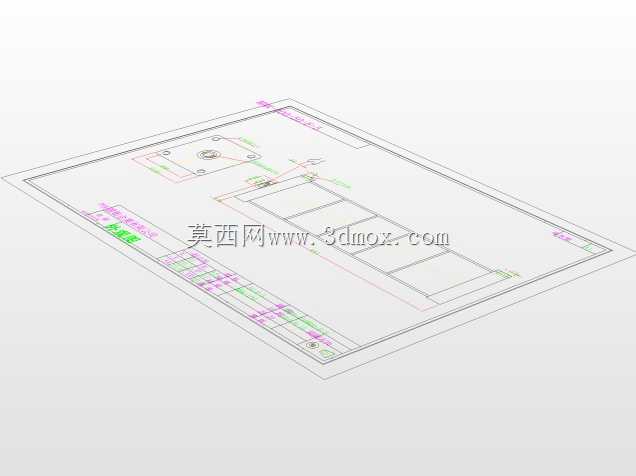

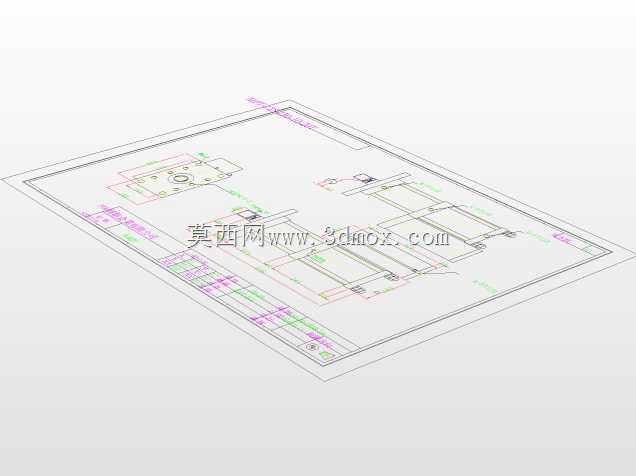

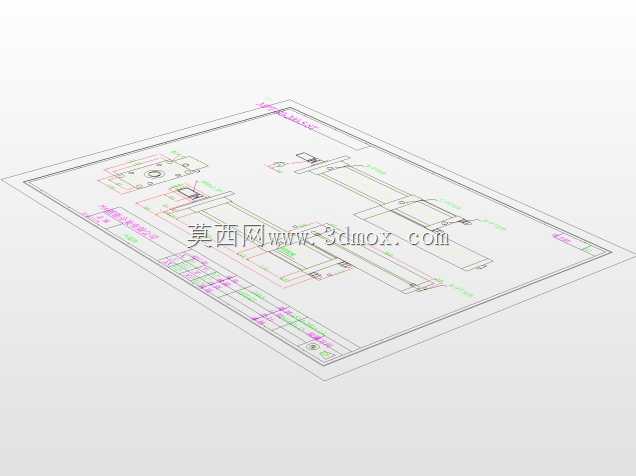

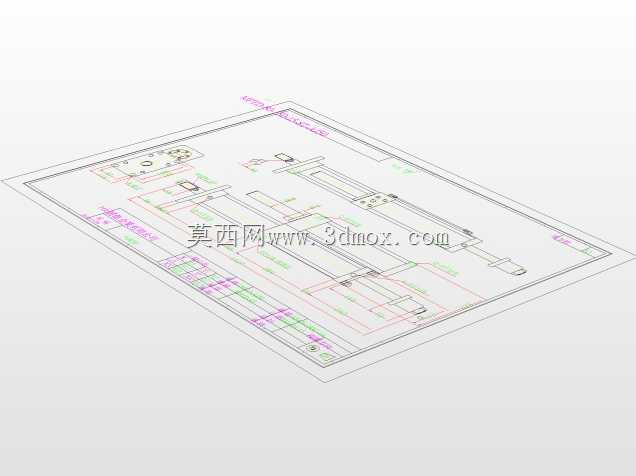

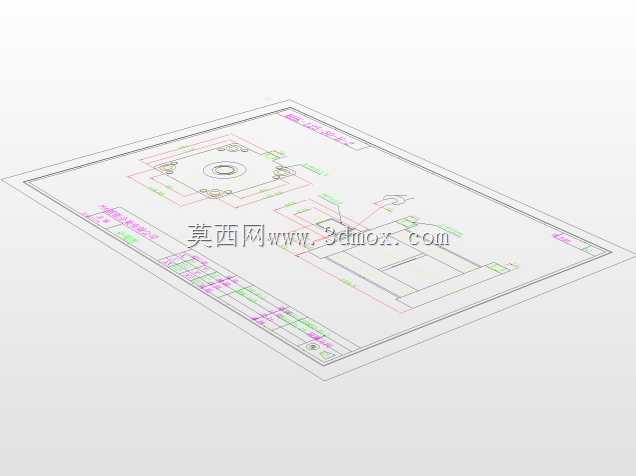

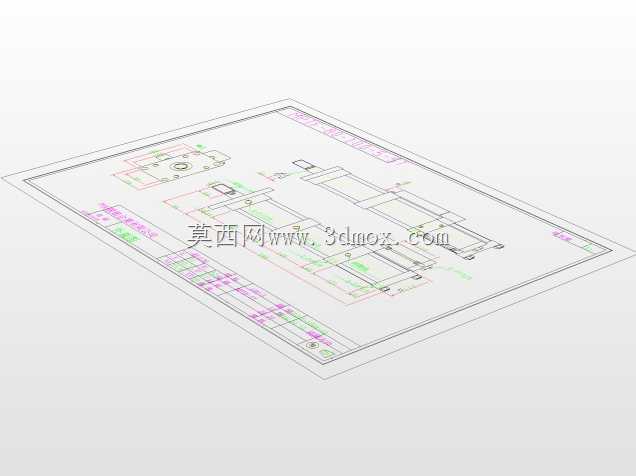

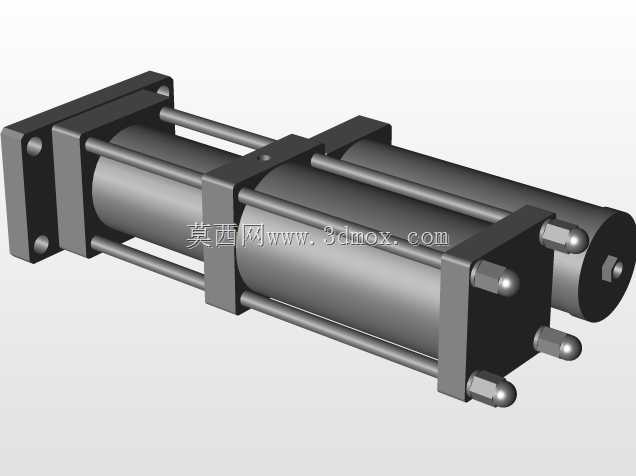

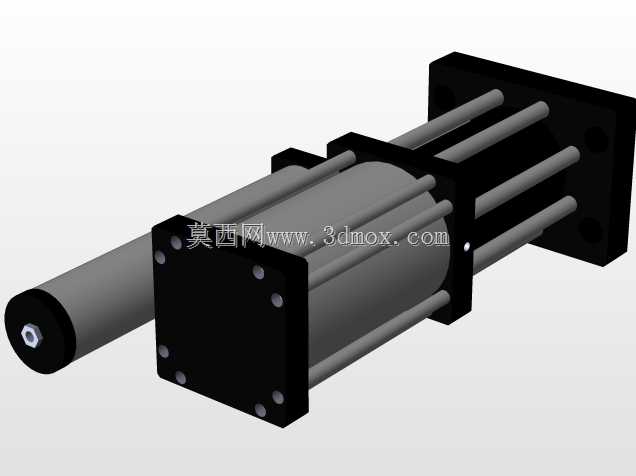

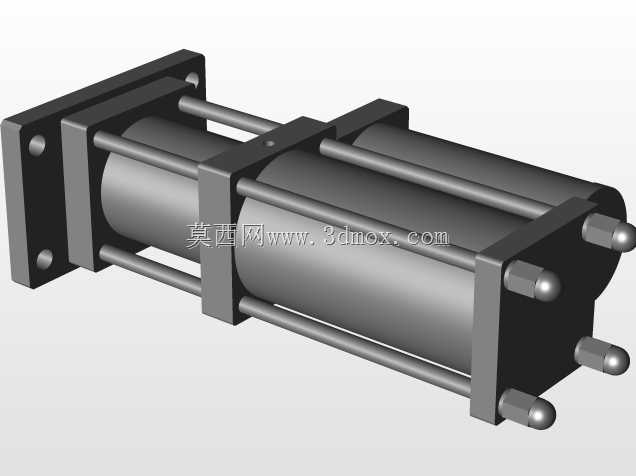

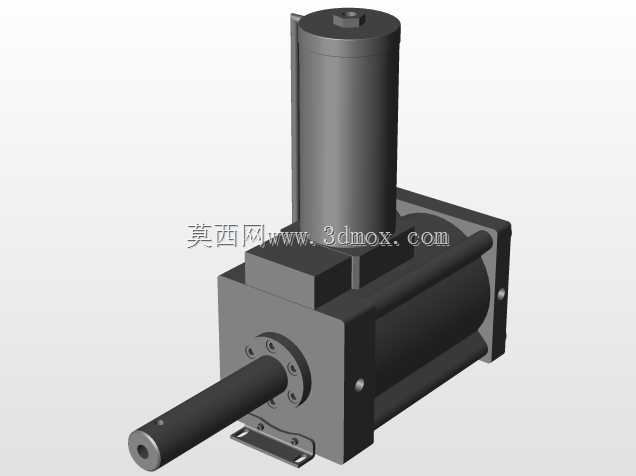

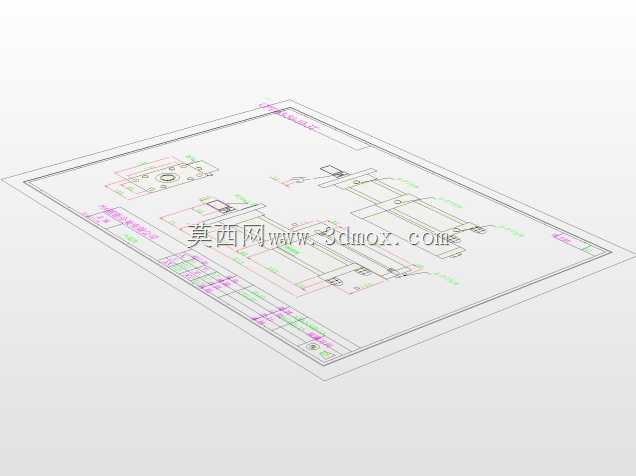

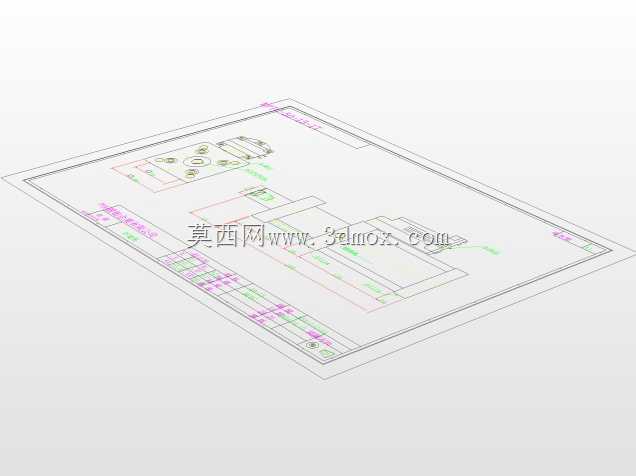

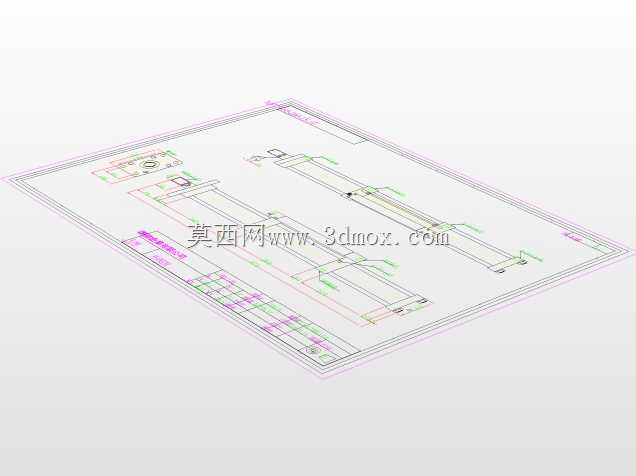

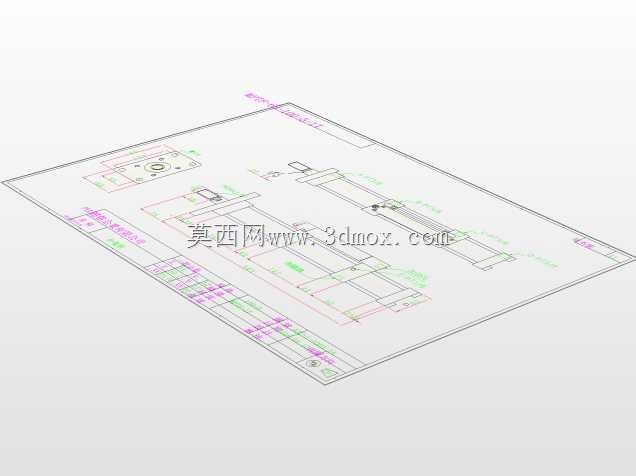

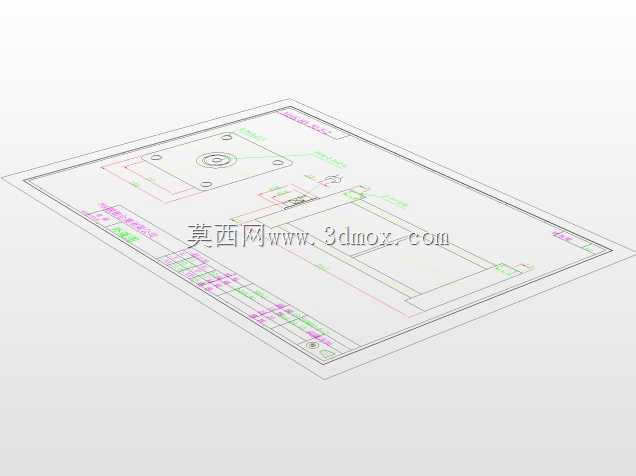

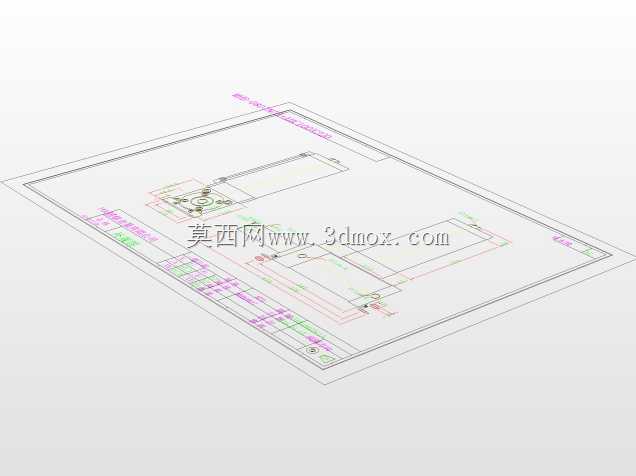

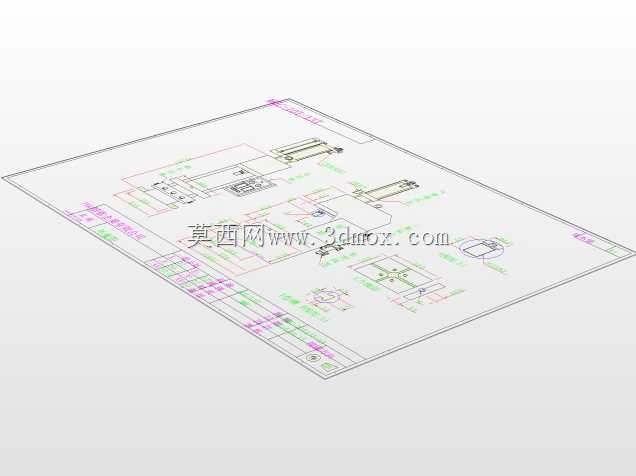

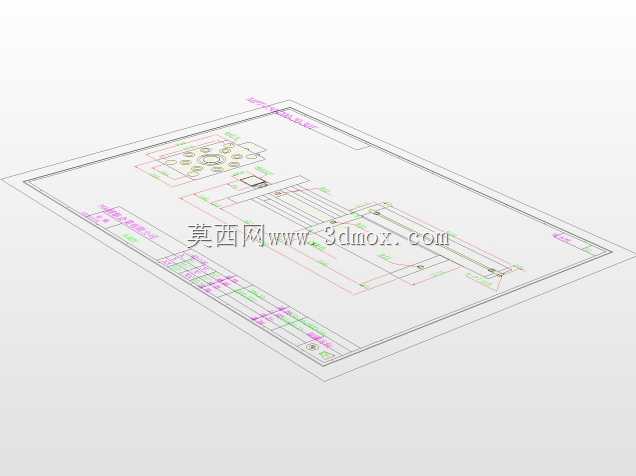

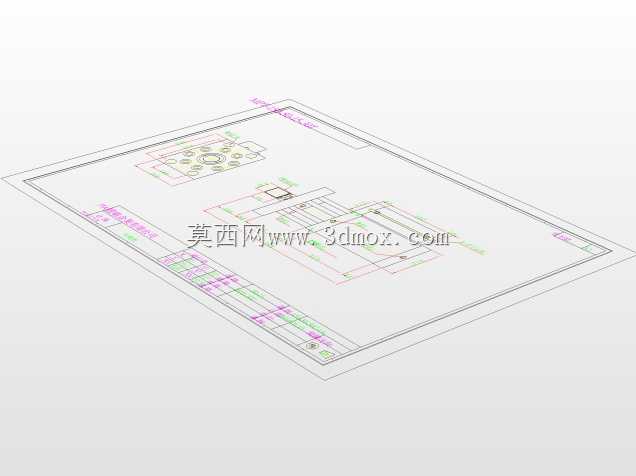

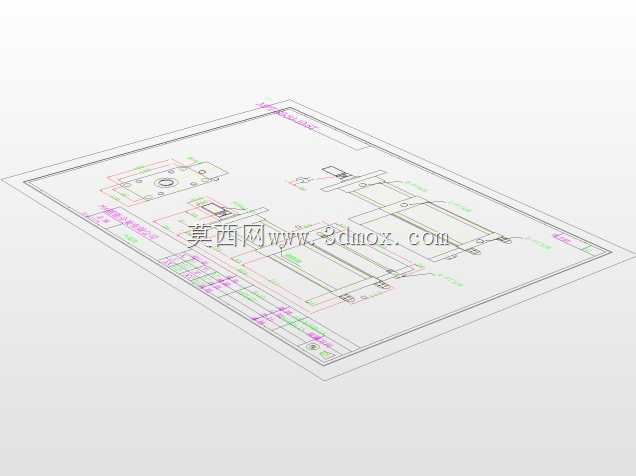

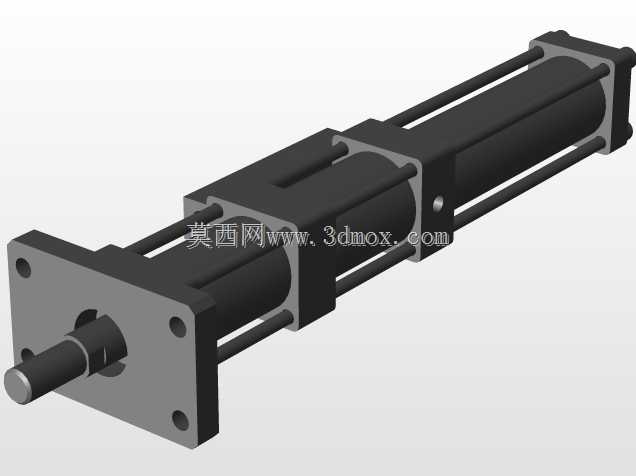

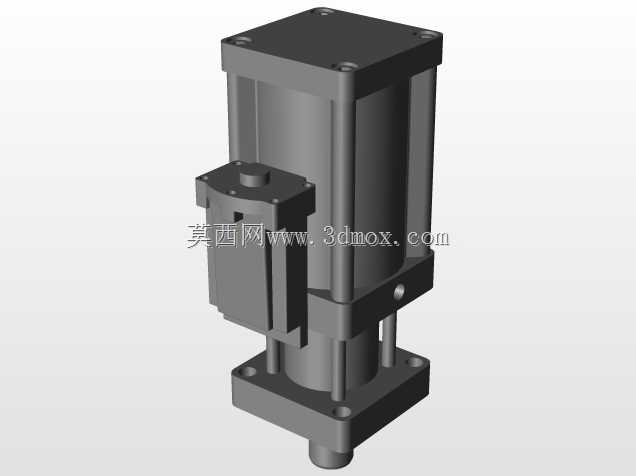

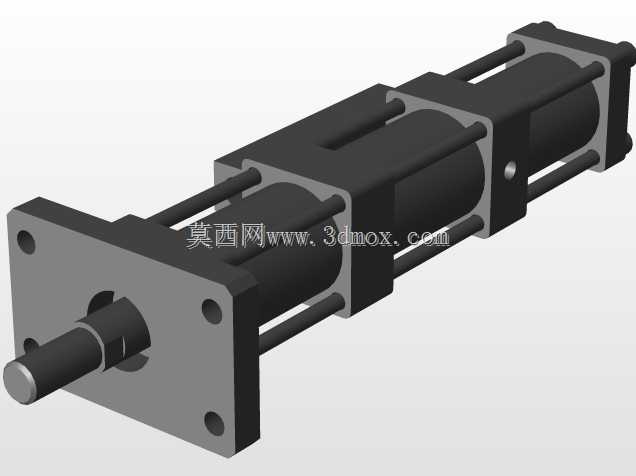

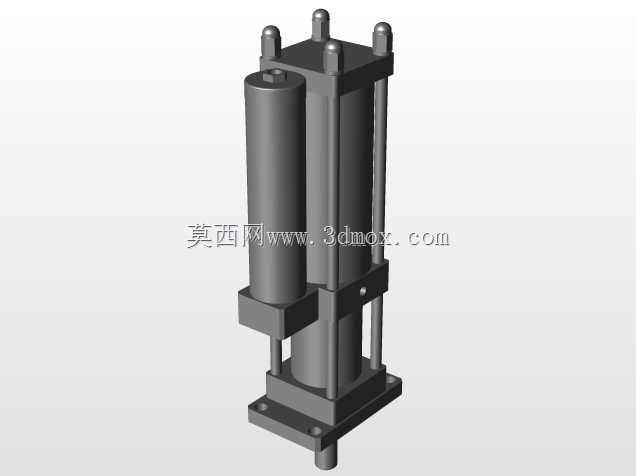

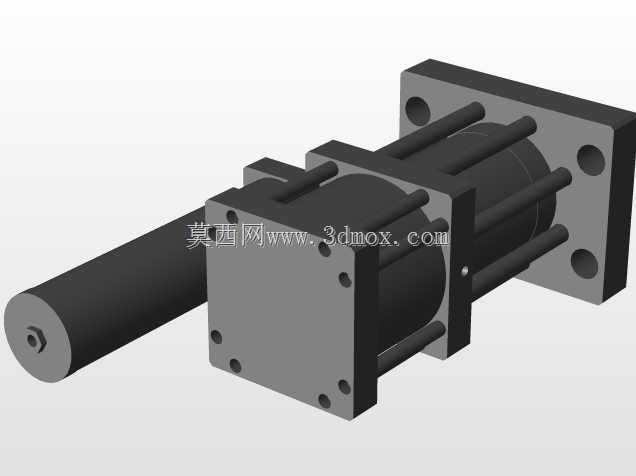

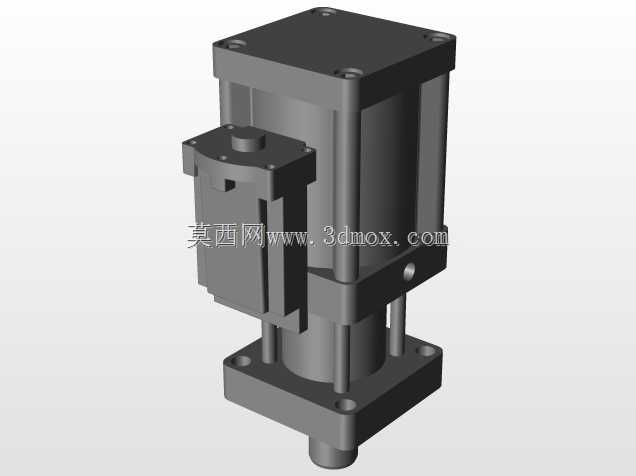

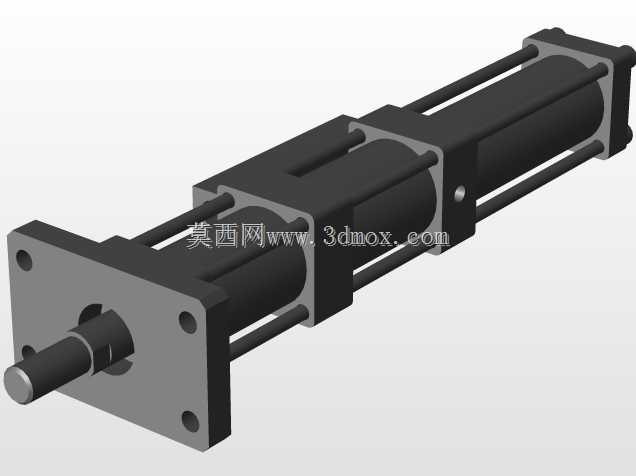

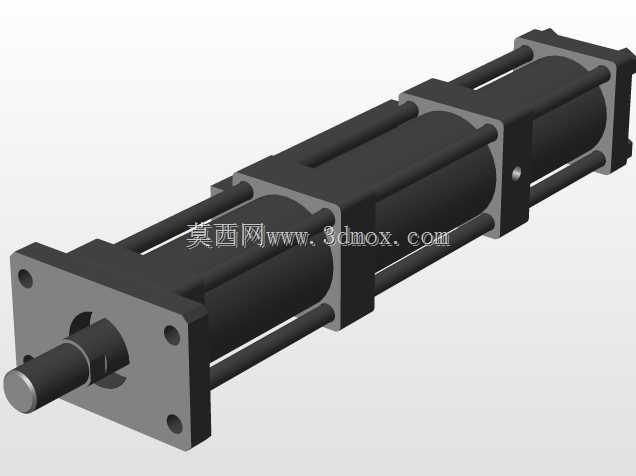

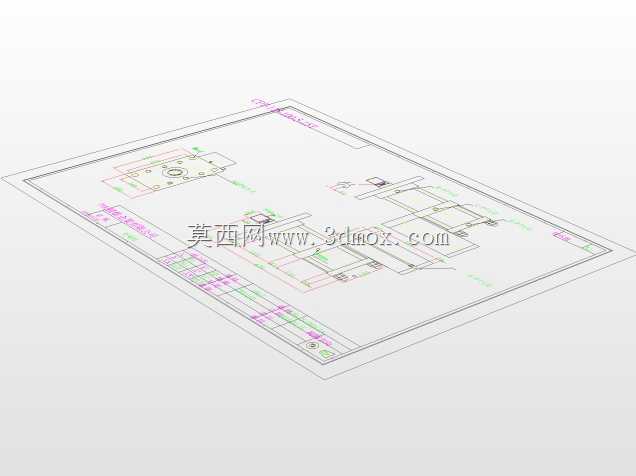

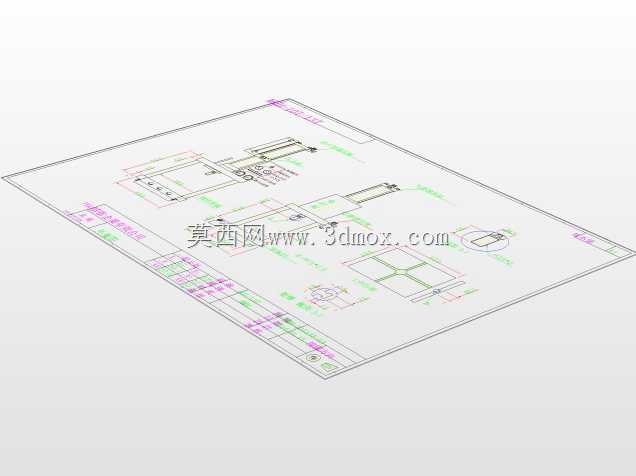

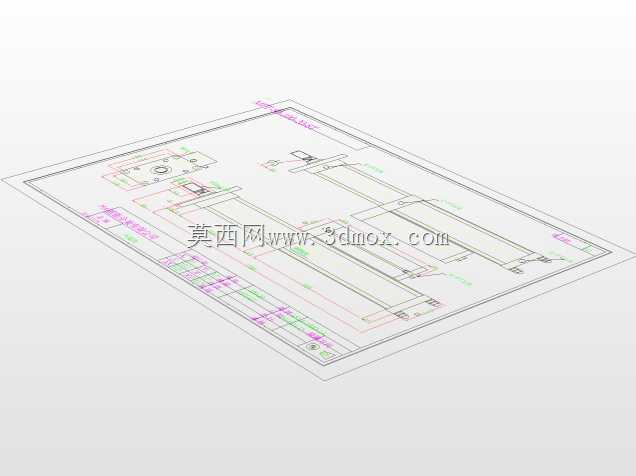

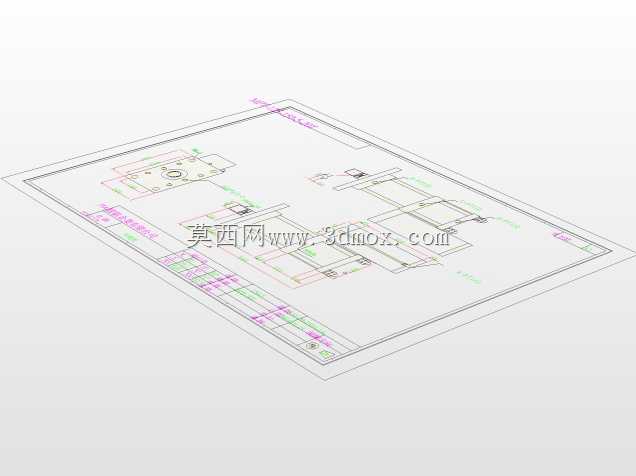

　　工作输出段做了同轴集成布局，整体为圆柱式直列结构，没有外置的复杂管路连接，所有油道、气道都在缸体内部加工成型，减少了外接接头带来的泄漏风险。驱动段采用双作用气缸结构，可通过换向阀控制活塞的往复动作，带动增压柱塞在高压油腔内做往复运动，当驱动活塞下行时，柱塞挤压油腔内的密封油液，根据帕斯卡原理，小面积柱塞端会输出远高于驱动端的压力，推动工作活塞杆向外伸出完成压装动作；当驱动活塞上行时，油腔形成负压，补油结构会自动补充油液，为下一次增压动作做准备，整个循环过程不需要人工干预油液补充，仅需在首次装配时完成油液灌注即可长期使用。在安装边界设计上，这款增压油缸的缸体外径做了统一的圆柱基准面设计，前端法兰预留了标准的安装螺纹孔，可直接通过法兰安装固定在设备安装板上，也可配合前后铰支附件完成摆动式安装，适配不同的工位安装姿态。工作活塞杆的输出端做了标准的外螺纹接口，可根据实际使用需求搭配压头、夹具、检测探头等不同执行端配件，不需要额外做转接结构加工。缸体总长度控制在紧凑范围内，相较于同推力的纯气缸，整体安装长度缩短近40%，对于安装空间受限的小型自动化设备来说，能大幅降低工位布局的空间占用压力。从功能特性来看，这款增压油缸在输出端设置了压力自适应调节结构，可通过调整驱动气压的大小线性调整最终输出压力，不需要更换硬件即可适配不同压装力需求的工序，比如在小型零部件压装时调低驱动气压避免压伤工件，在金属件成型工位调高气压获得足够压装力。

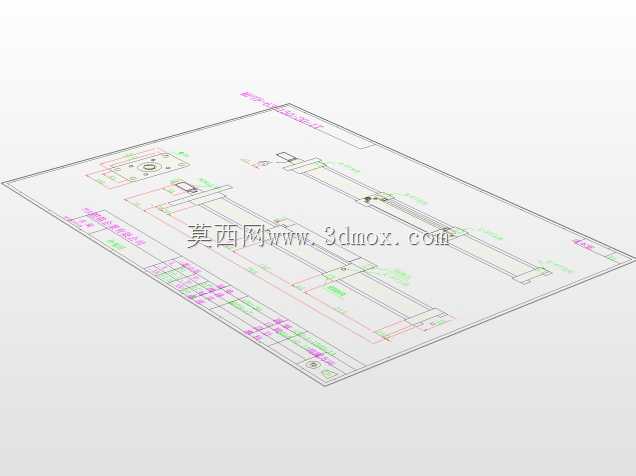

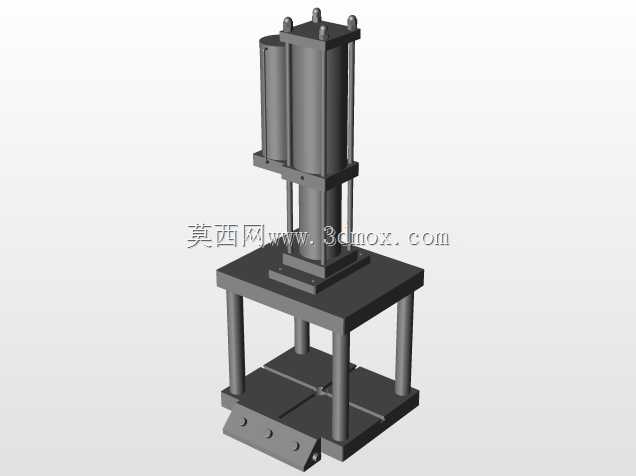

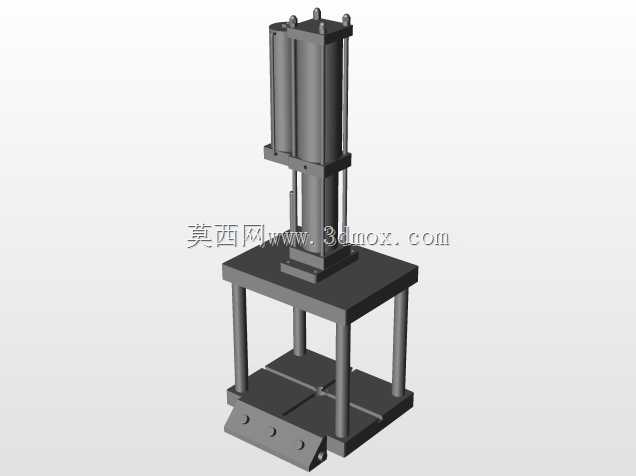

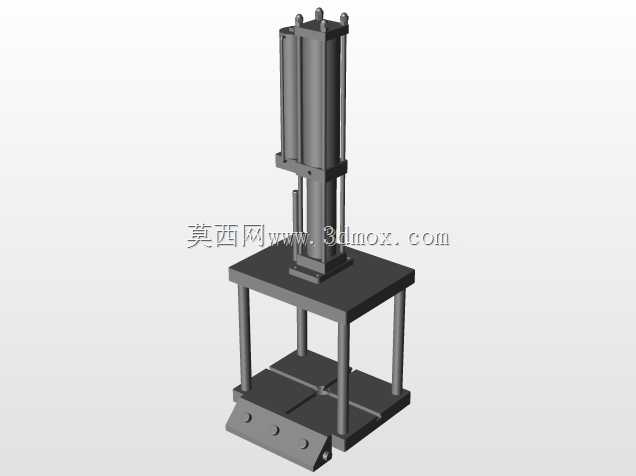

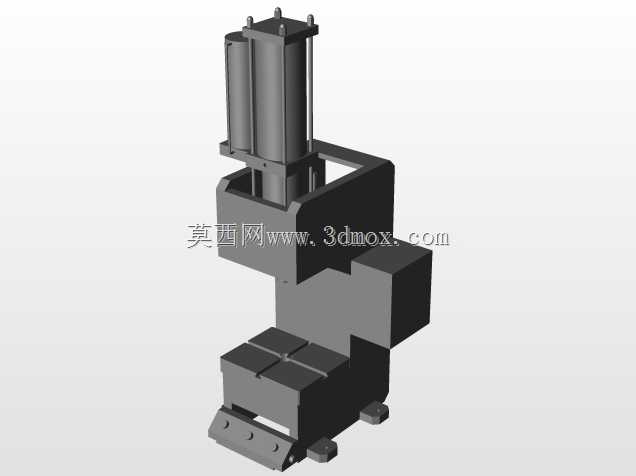

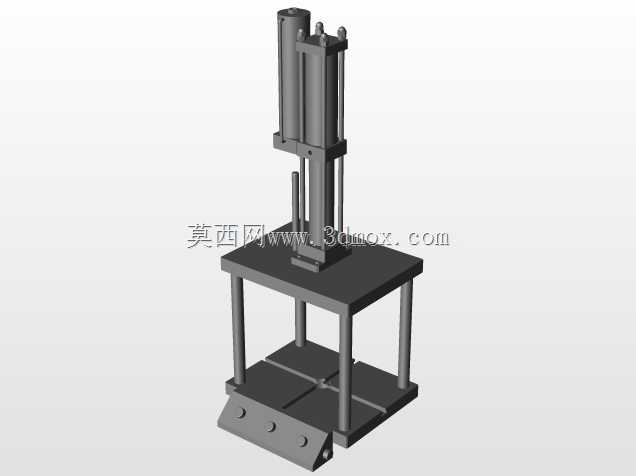

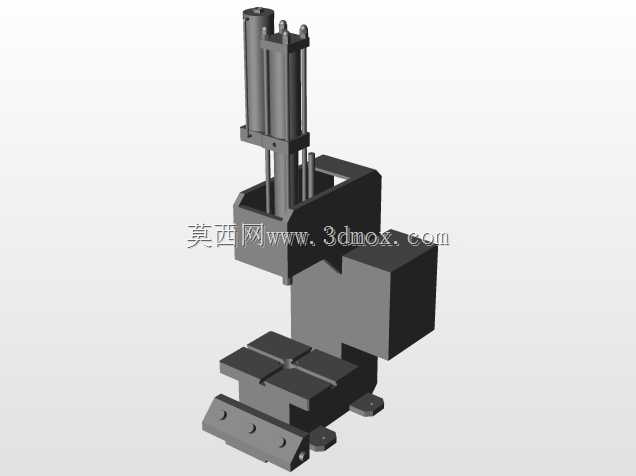

　　缸体内部的密封件采用了气液分离的组合密封结构，气动段采用低摩擦阻力的双唇密封，降低活塞运动的阻力损耗，油腔段采用耐高压的组合密封圈，可承受最高数十兆帕的油液压力而不发生泄漏，同时在气液腔体之间设置了隔离密封段，避免压缩空气混入油液或者油液窜入气路影响系统稳定性。在实际应用场景中，这类增压油缸常被用在电子产品的零部件压装工位，比如手机中框的螺母植入、塑胶件的铆接工序，这类工位需要的压装力通常在数吨级别，但工位分散，布置高压液压站成本过高，采用这款增压油缸仅需接入车间现有压缩空气管路即可满足推力需求，且动作速度比纯液压油缸更快，生产节拍更短。在五金件的冲压成型、管材的局部胀形、零部件的耐压测试工位上，这款产品也能替代传统的重型液压缸，

　　不需要配套复杂的液压冷却、过滤系统，日常维护仅需定期检查气源处理件的排水情况，每间隔一定周期补充少量密封油液即可，运维难度远低于常规液压系统。设计过程中还考虑了动作平稳性的需求，在油腔内部设置了缓冲油道，当活塞杆接近行程末端时，油液会通过节流阻尼缓慢排出，避免活塞硬撞击缸端盖产生冲击噪音，同时也能降低高压冲击对密封件的损耗，延长元件的整体使用寿命。缸体的所有外露金属部件都做了硬质阳极氧化处理，表面硬度高，耐磨损、耐腐蚀，可在有少量切削液、粉尘的车间环境中长期使用，不会轻易出现锈蚀、表面刮伤的问题。相较于传统的气缸与液压缸分体式增压方案，这款集成式结构的增压油缸不需要用户自行连接缸体、布置外接油管、配置阀组，出厂时已经完成了所有内部结构的装配与密封测试，用户拿到后仅需接入对应的气路即可直接投入使用，大幅降低了设备设计人员的选型与装配工作量，也减少了现场装配时因管路连接不当带来的泄漏、压力不足等故障概率。
