灌装机用高精度可调容积剂量活塞泵结构

　　在液态物料定量灌装的生产场景里，这类活塞式剂量泵是核心执行部件，常见于食品、日化、医药行业的小容量灌装工位，适配水剂、低粘度膏体等多种物料的精准定量输出，相比蠕动泵、齿轮泵等计量结构，活塞式容积计量的重复精度更高，在小剂量灌装工况下的流量稳定性更具优势，尤其适合30ml以内规格的容器灌装作业，能有效降低灌装量偏差带来的物料损耗与品控风险。

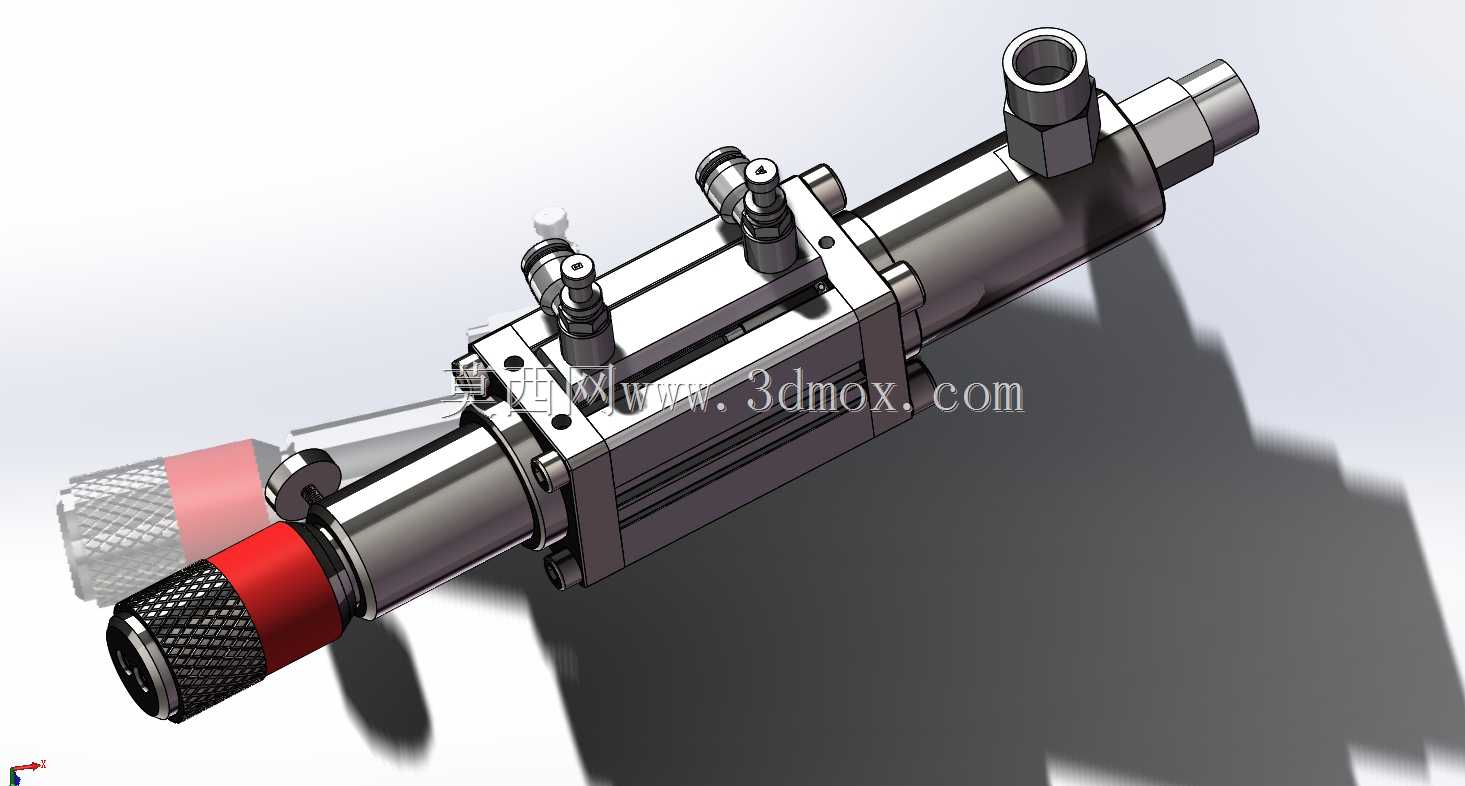

　　从结构功能来看，该泵采用活塞往复运动实现容积变化完成吸料与排料动作，泵体流道做了平滑过渡设计，减少物料残留与流动阻力，调节端设置了带滚花的调节旋钮，可通过改变活塞行程精准调整单次输出容积，调节刻度直观，现场操作人员无需拆解设备即可快速完成灌装量校准，适配多规格产品的快速换产需求。进出料接口采用标准外螺纹连接形式，可快速对接物料管路与灌装头，接口处的密封结构选用耐腐耐磨材质，既能适配常规水性物料，也能兼容部分弱腐蚀性日化、医药类物料，减少长期运行后的密封泄漏风险。泵体上设置的两组阀组为单向阀结构，吸料行程时进料阀开启、出料阀关闭，物料被吸入泵腔，排料行程时出料阀开启、进料阀关闭，将泵腔内的物料定量压出至灌装端，阀组的启闭响应速度直接影响计量精度，该结构的阀组采用锥面密封形式，启闭滞后量小，高速往复运行下仍能保持稳定的计量一致性。

　　设计层面，整体结构采用模块化布局，驱动端、泵腔、调节端、阀组均可独立拆解，日常维护时无需将整个泵从设备机架上拆除，即可快速更换密封件、清理流道残留物料，降低设备停机维护时长。泵体主体采用不锈钢材质加工，表面做抛光处理，符合食品医药类设备的卫生要求，不易积料、便于清洁消毒，外露的调节部位做了防滑与防误触设计，滚花旋钮的阻尼适中，调整到位后可通过锁紧结构固定行程，避免设备运行过程中因振动导致行程偏移、灌装量失准。

　　从安装适配角度，泵体的安装基准面做了平面度精加工，可直接固定在灌装机的安装立板上，安装孔位采用长圆孔设计，允许一定的安装位置调整量，方便对接不同布局的驱动机构与物料管路。整体外形紧凑，轴向尺寸控制合理，在多泵并列布置的多头灌装机上，可缩小泵组之间的安装间距，减小设备整体占地空间。泵的往复运动部件做了动平衡优化，高速运行时的振动量小，不会带动灌装管路产生共振，避免管路连接处松动漏料的问题。流道的通径设计匹配30ml以内剂量的灌装速度需求，不会出现吸料不足、排料喷溅的问题，针对易起泡的物料，流道转角处做了缓流设计，减少物料充入容器时的气泡产生，提升灌装成品的外观合格率。

　　在实际选型适配时，该类泵可匹配凸轮驱动、气缸驱动、伺服电缸驱动等多种驱动形式，用户可根据自身设备的灌装速度、精度要求选择对应的驱动方案，泵体本身的结构强度可支撑最高每分钟上百次的往复作业，长期连续运行的磨损量小，密封件的更换周期长，能适配两班倒的连续生产工况。需要注意的是，安装时需保证泵体的水平度，避免活塞单侧偏磨导致密封失效，物料管路需设置对应的过滤装置，避免硬质颗粒进入泵腔划伤活塞与缸筒内壁，影响计量精度与使用寿命。针对不同粘度的物料，可更换对应硬度的活塞密封件，低粘度水剂选用硬度稍高的密封件减少泄漏，高粘度物料选用硬度稍低的密封件提升贴合度，保证容积效率。
