龙门式数控雕刻切割加工设备结构

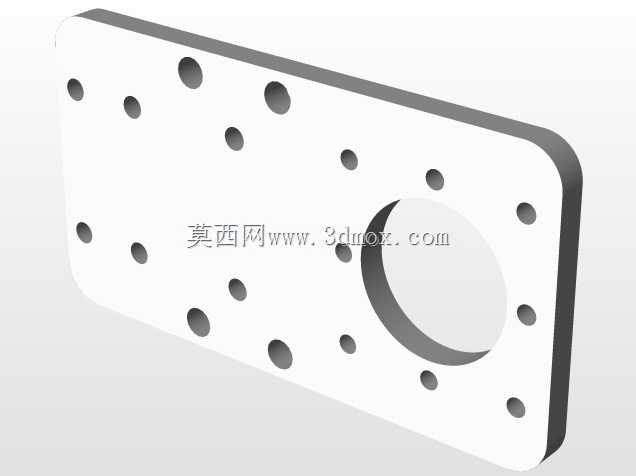

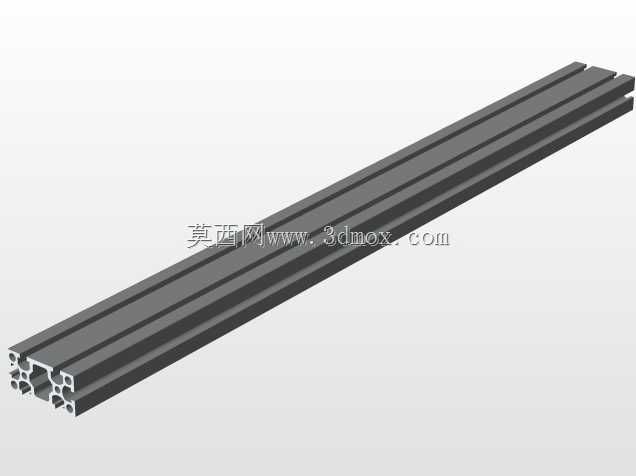

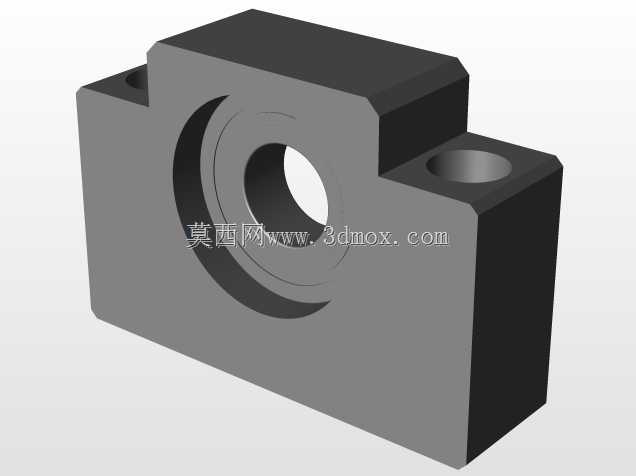

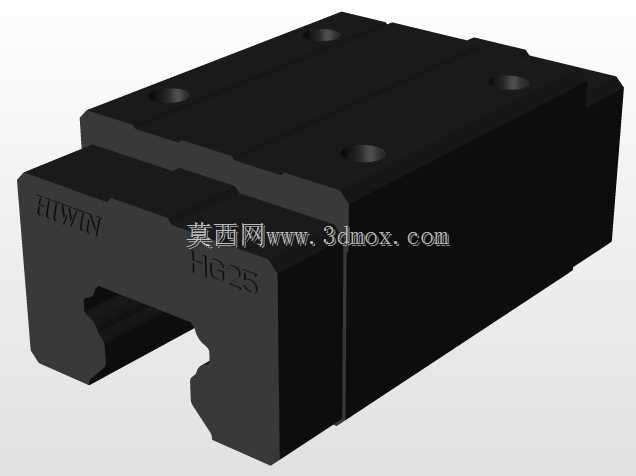

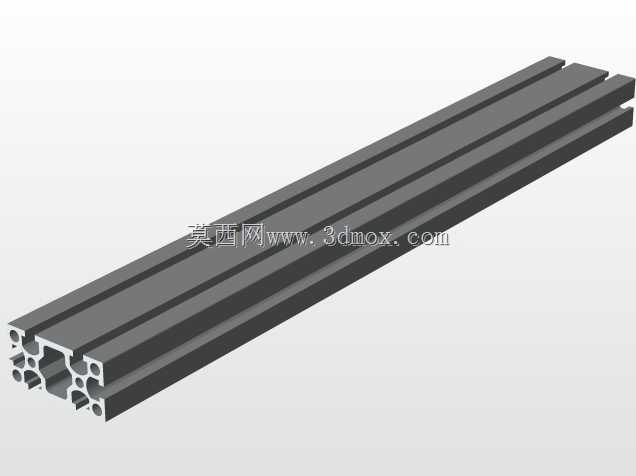

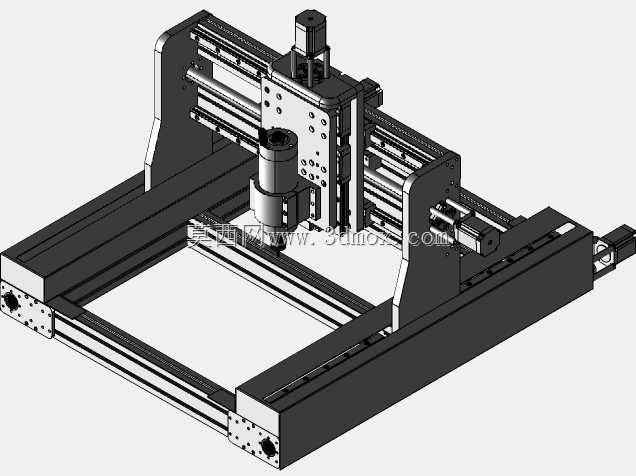

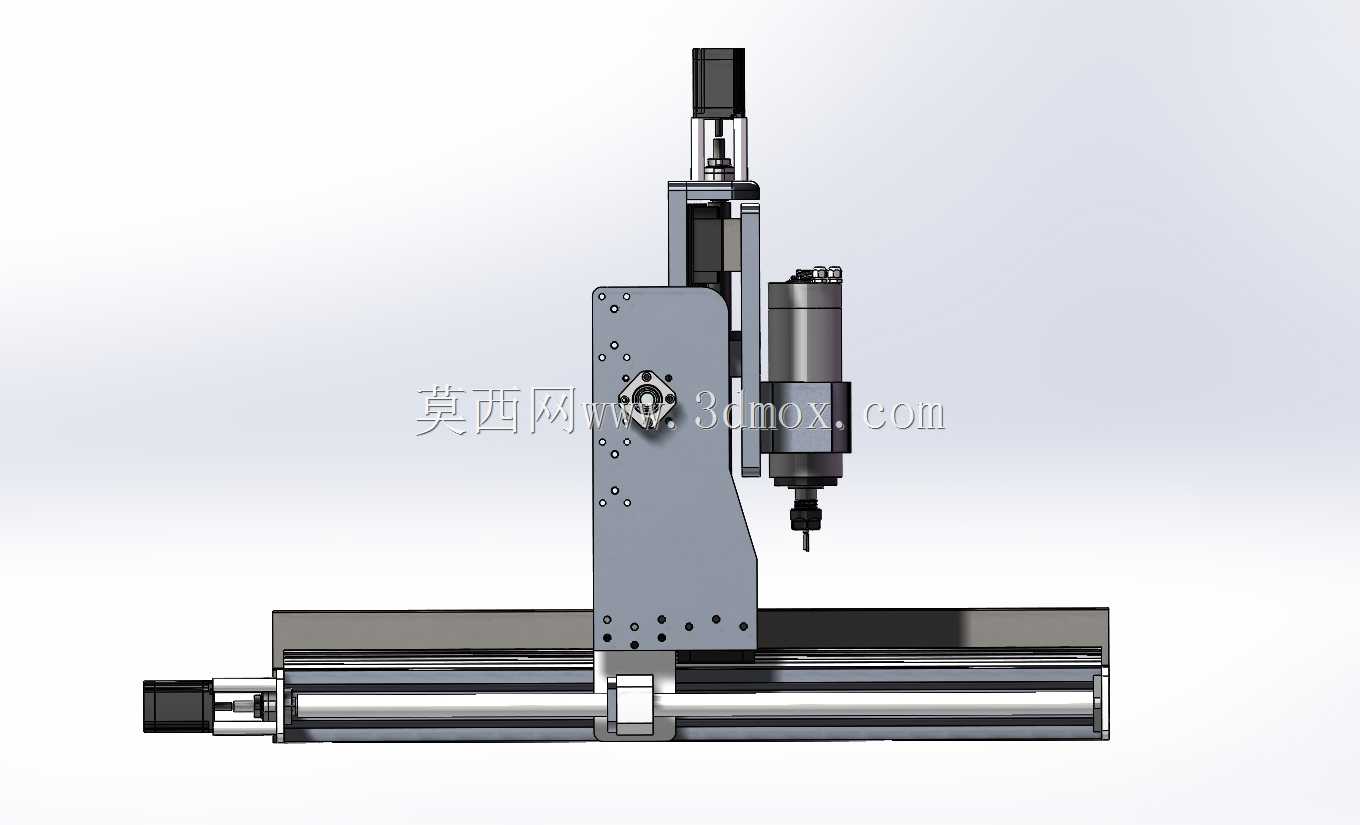

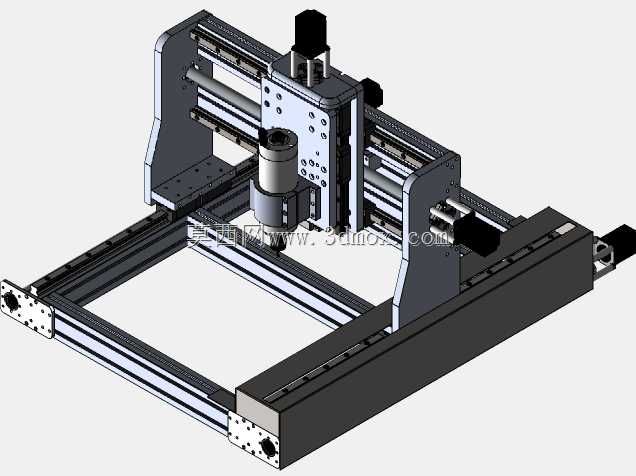

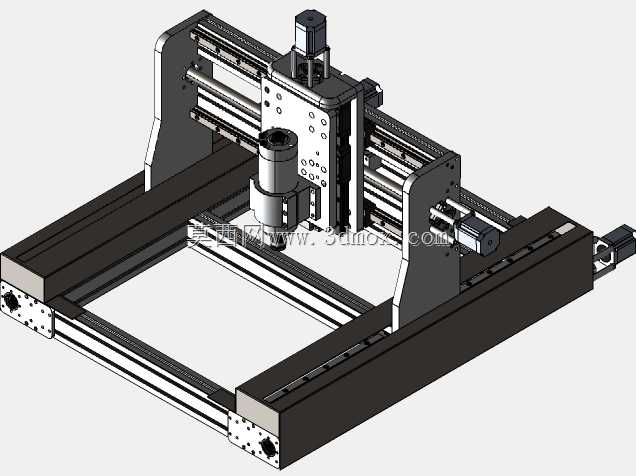

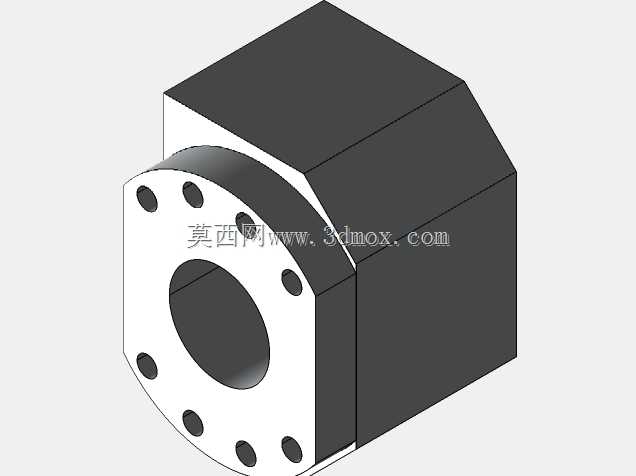

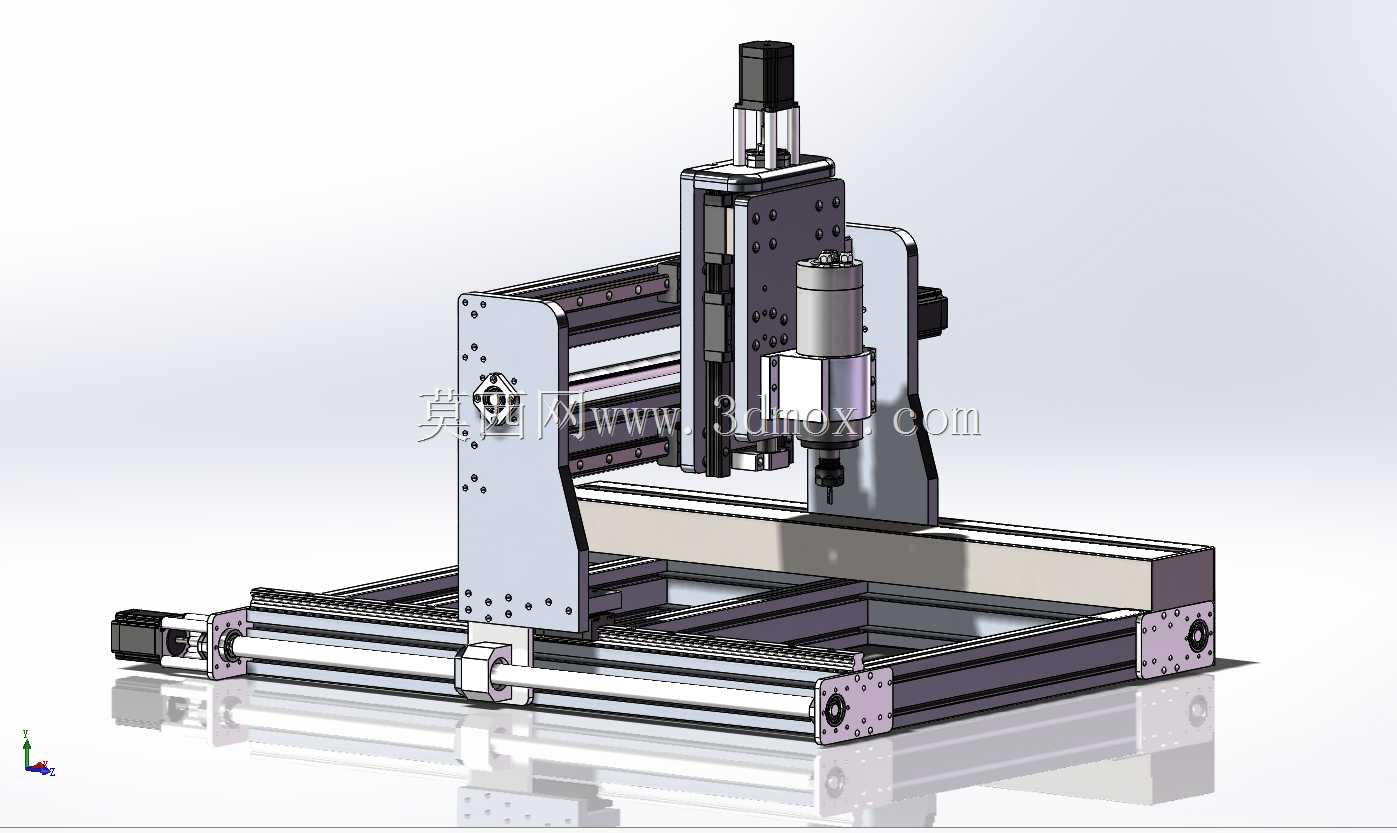

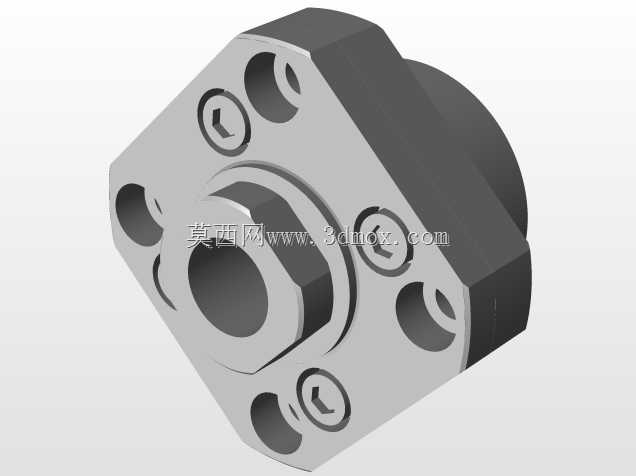

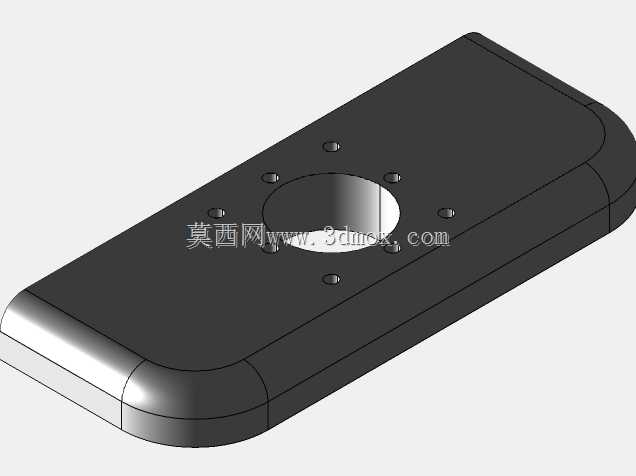

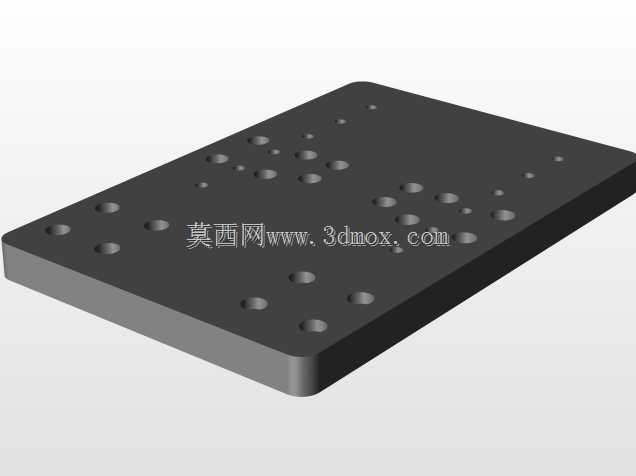

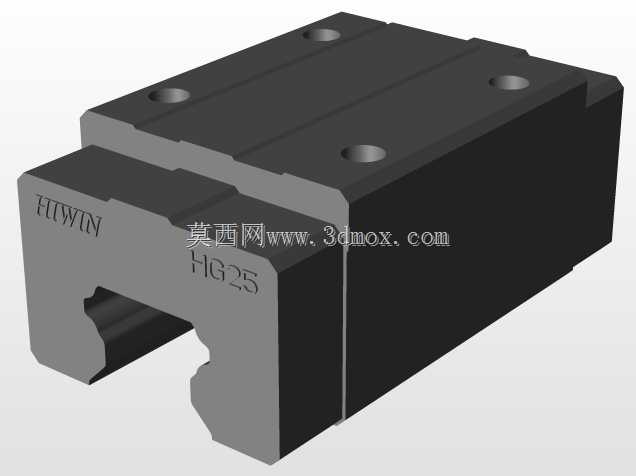

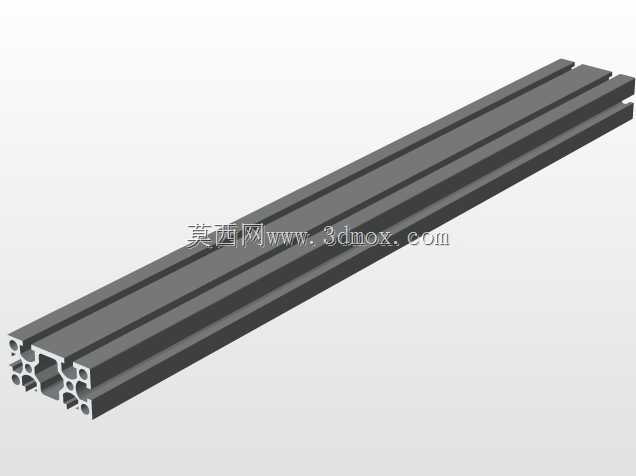

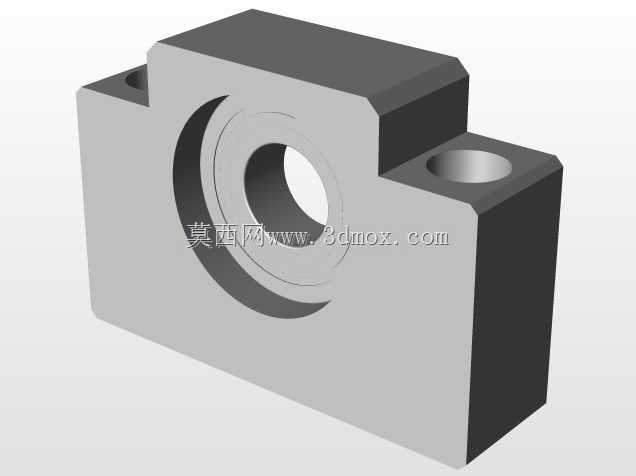

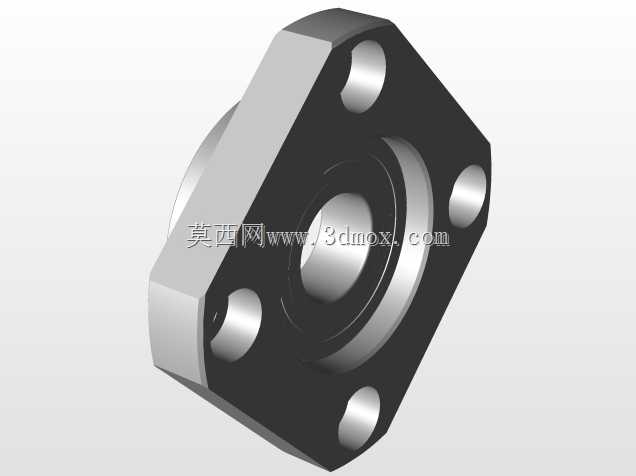

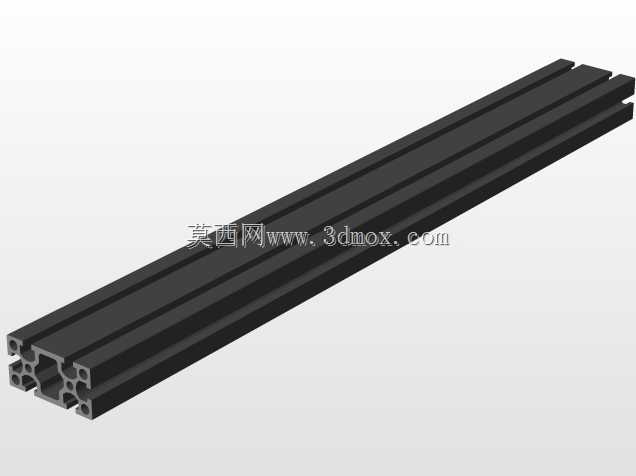

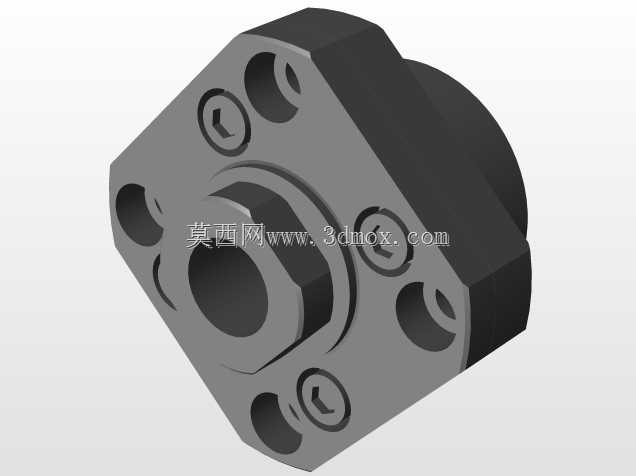

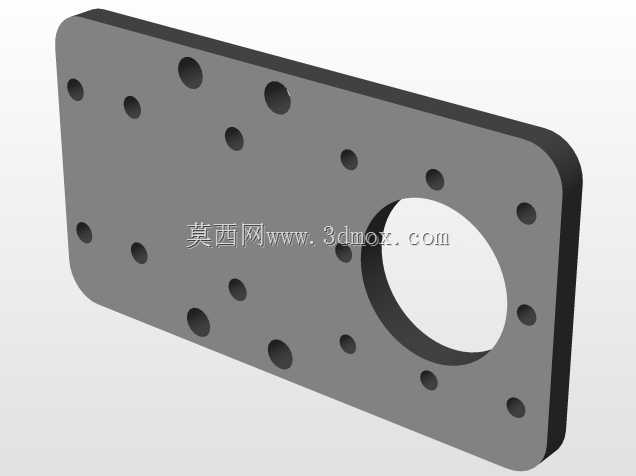

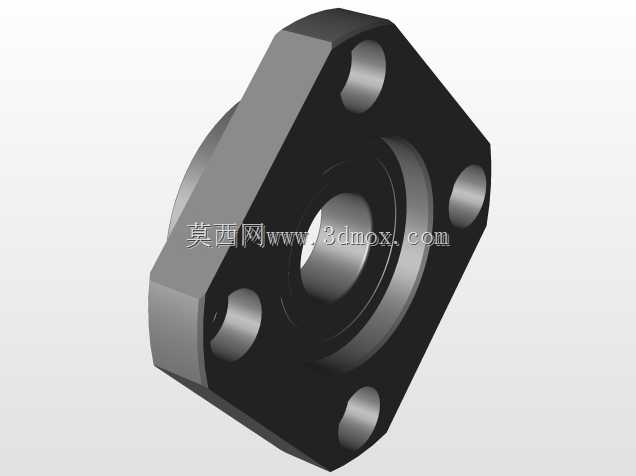

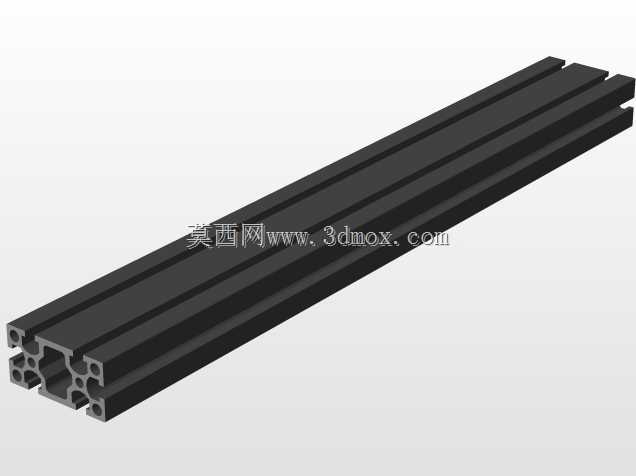

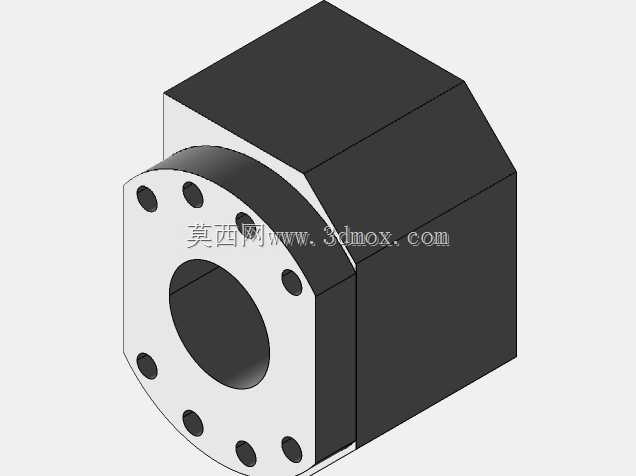

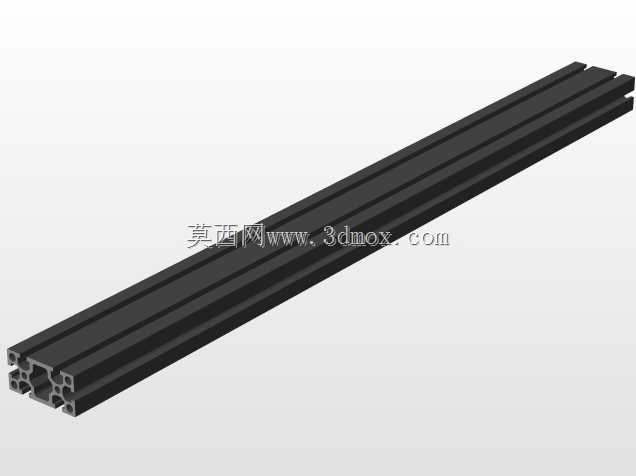

这款龙门式数控加工设备主要面向小型加工工坊、个人DIY加工、教学实训场景使用，可覆盖亚克力板、软金属板材、实木板材、工程塑料等多种材质的平面雕刻、轮廓切割、浅槽铣削、钻孔打点作业，能够满足广告标识制作、小型工艺礼品加工、PCB样板制作、简易零件小批量打样的日常加工需求，相比大型工业数控设备占地更小、搭建成本更低，适配小空间场地的安装使用需求。设备整体采用铝型材拼接搭建机架主体，搭配钢板加工的侧龙门支架作为运动承载结构，优化后的龙门支架构型让Z轴上升轨迹运行更稳定，加工过程中不易出现抖动偏移，有效保障加工面的平整度与加工精度。设计过程中对龙门支架的构型做了方正化调整，可拓展获得更大的有效加工工作空间，常规配置下可覆盖500mm*700mm*150mm的三维加工区间，能够满足绝大多数小型工件的全幅面加工需求，设备整体安装边界紧凑，不需要预留过大的操作维护空间，普通工作台面即可完成放置固定。传动部分采用混合式步进电机搭配驱动器作为动力输出，配合直线导轨完成X、Y、Z三个轴向的精准运动，滚压丝杠的传动配置可有效降低运动背隙，提升轴向进给的定位精度，主轴选用2.2kw高速切削主轴，搭配对应的驱动模块可实现不同材质加工的转速适配，满足不同切削工况的扭矩与转速需求。整机的部件选型兼顾了加工性能与搭建成本，铝型材机架的拼接式设计降低了整体加工难度，普通机加工条件即可完成所有结构件的制作装配，电气部分搭配通用运动控制板卡即可完成接线调试，不需要定制专用的控制模块，后期维护更换配件也十分便捷，设备的走线、部件安装位都做了预留设计，使用者可根据自身加工需求拓展加装吸尘罩、冷却喷嘴、工件压固附件等功能配件，进一步拓展设备的适用加工场景。
