轴向带边嵌入式安装气压检测表

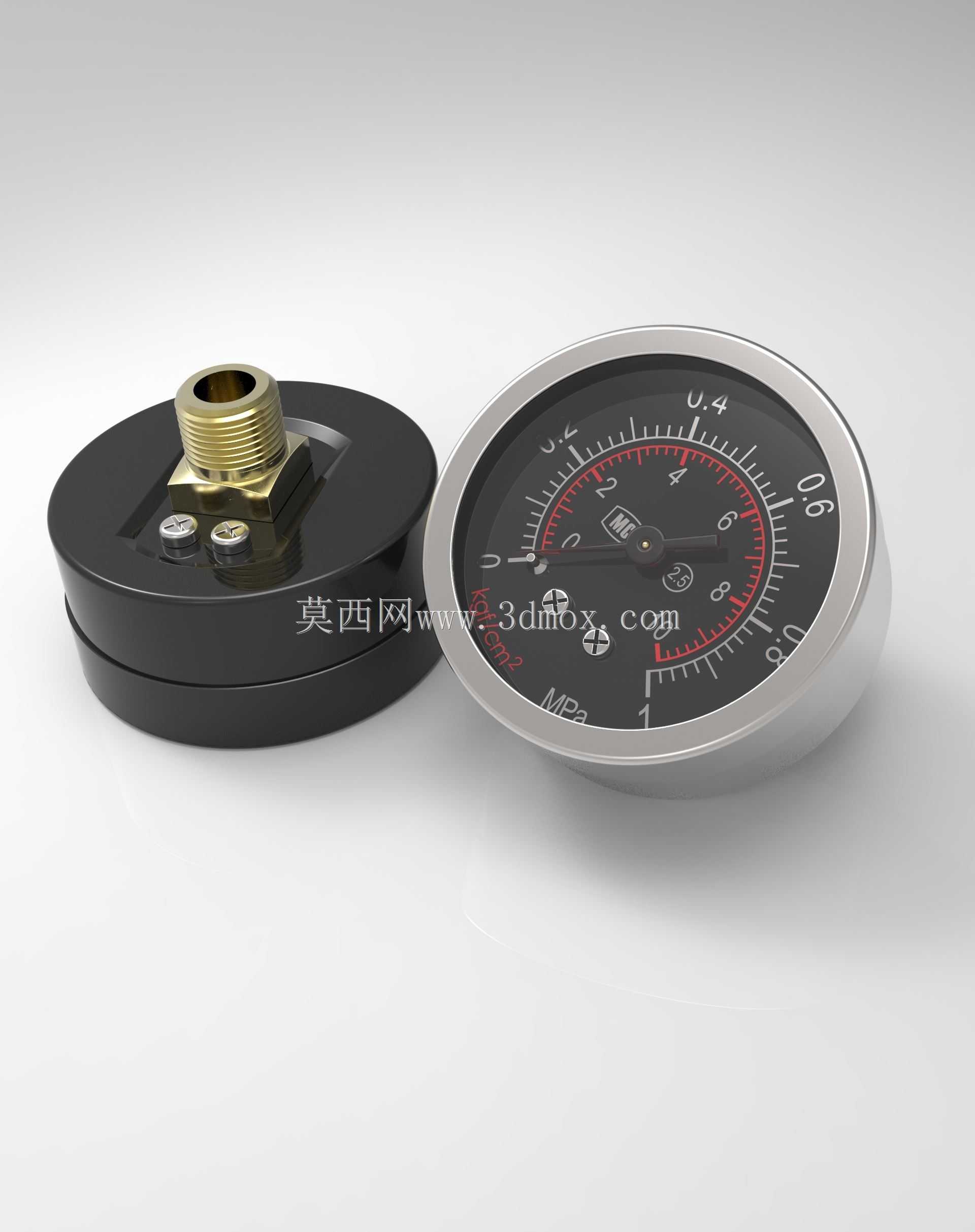

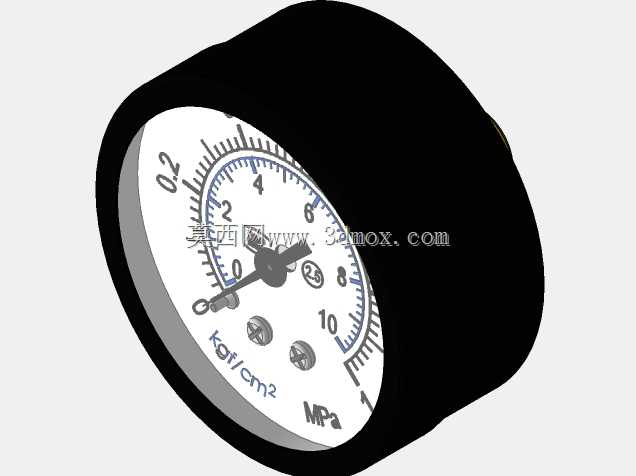

这款气压检测表主要面向工业气动控制系统、压缩空气管网、小型空压设备、气动工装夹具等场景的压力监测需求，是气动回路中不可或缺的压力指示部件，能够直观反馈回路内的实时气压数值，帮助操作人员快速判断系统供气压力是否处于正常工作区间，避免因压力不足导致气动执行元件出力不够、动作迟缓，或是压力过高引发管路泄漏、密封件损坏、元件过载报废等问题。从功能设计来看，该表采用弹簧管作为压力感应核心元件，当被测气压进入弹簧管内腔时，弹性金属制成的弹簧管会在压力作用下产生弹性形变，通过连杆机构带动表盘中心的指针转动，最终在刻度盘上指示出对应的压力数值，这种机械结构无需额外供电，依靠纯机械传动即可完成压力检测，可靠性极强，能够适应车间复杂的电磁环境，不会因电气干扰出现数值漂移或指示失效的问题。表盘采用双刻度设计，同时标注了MPa与psi两种常用压力单位，能够适配不同标注习惯的设备运维需求，黑色表盘搭配白色刻度线与红色警示区间，即使在光线不佳的设备舱内也能快速读取数值，表圈采用金属包边设计，既可以保护表盘玻璃不受外力磕碰损坏，也能在嵌入式安装时起到定位压紧的作用。在安装边界设计上，这款气压表采用轴向带边安装结构，背部带有外螺纹进气接头，安装时仅需在设备面板上开出对应直径的安装孔，将表体从面板正面嵌入后，依靠背部的固定结构与正面的金属表边夹紧面板即可完成固定，无需额外的安装支架，能够大幅节省设备内部的安装空间，进气接头采用标准管螺纹设计，能够直接与市面上常见的气动软管接头、铜管路配件适配，无需额外加工转换接头，安装维护十分便捷。整体外形采用扁圆形结构，表体厚度控制在紧凑范围内，不会在设备面板外侧突出过多距离，避免操作人员过往时发生磕碰，背部的进气接头与表体同轴布置，管路连接后可以顺着设备内壁排布，不会出现管路弯折干涉的问题。在细节设计上，表壳采用高强度工程塑料材质，兼具轻量化与抗冲击性能，能够耐受车间内常见的油污、粉尘侵蚀，长期使用也不会出现壳体锈蚀开裂的问题，表盘表面覆盖透明防护层，能够阻挡切削液、灰尘附着在刻度面上，长期使用也能保持刻度清晰可读，内部传动结构做了阻尼优化，指针在压力波动时不会出现剧烈抖动，能够稳定指示实时压力值，延长仪表的整体使用寿命。
