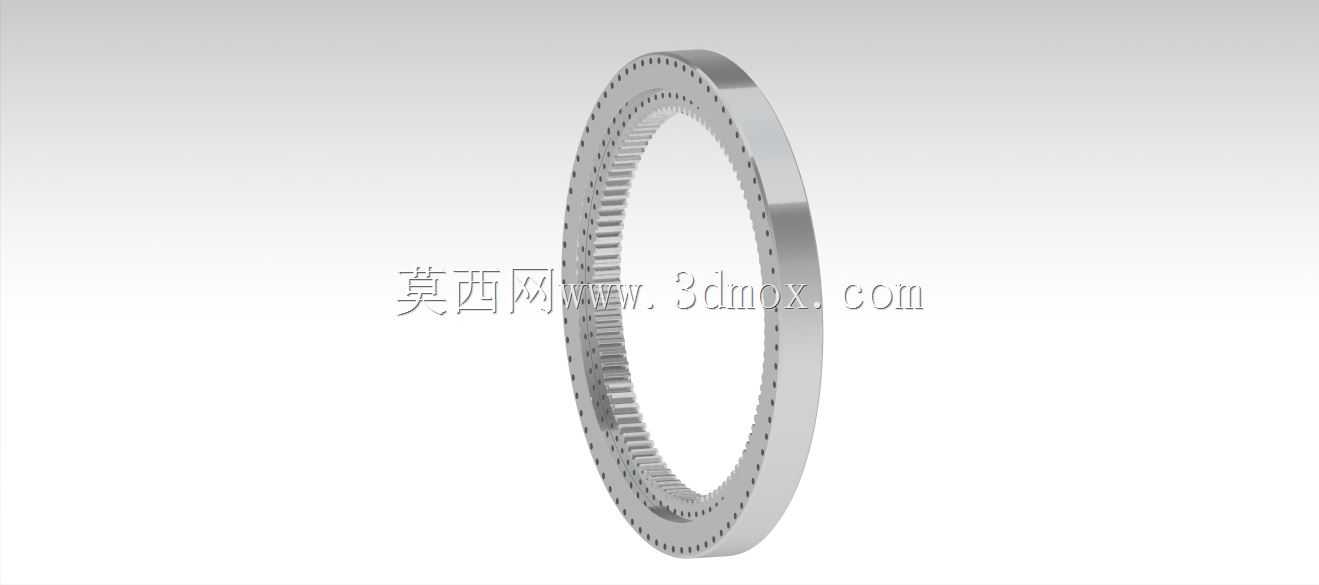

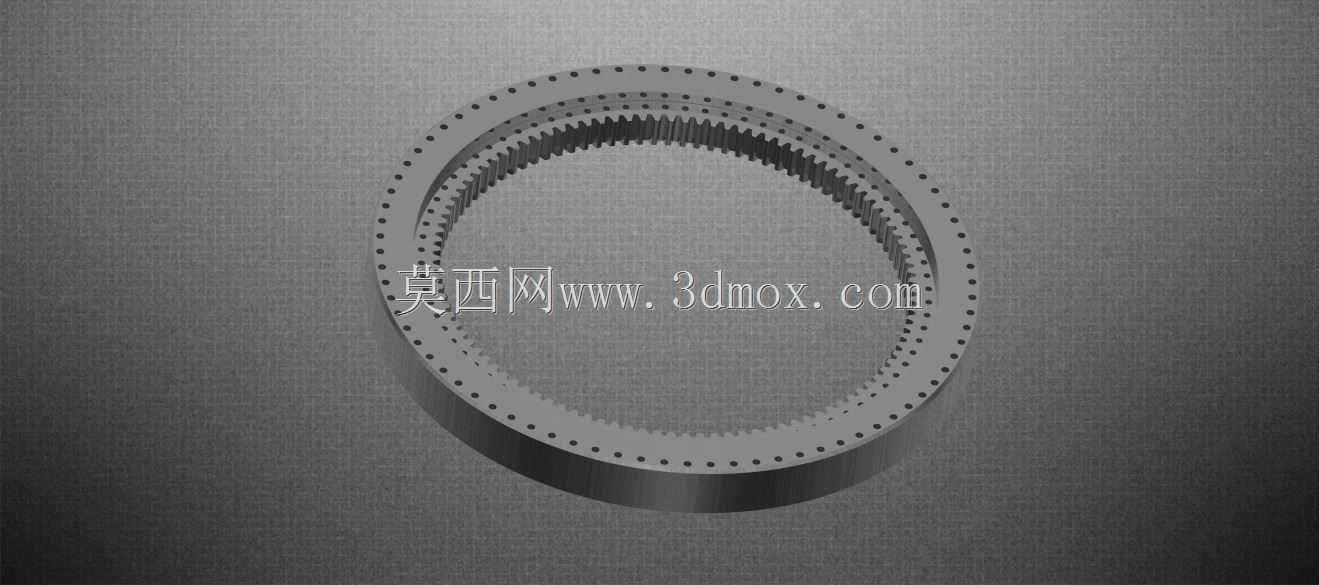

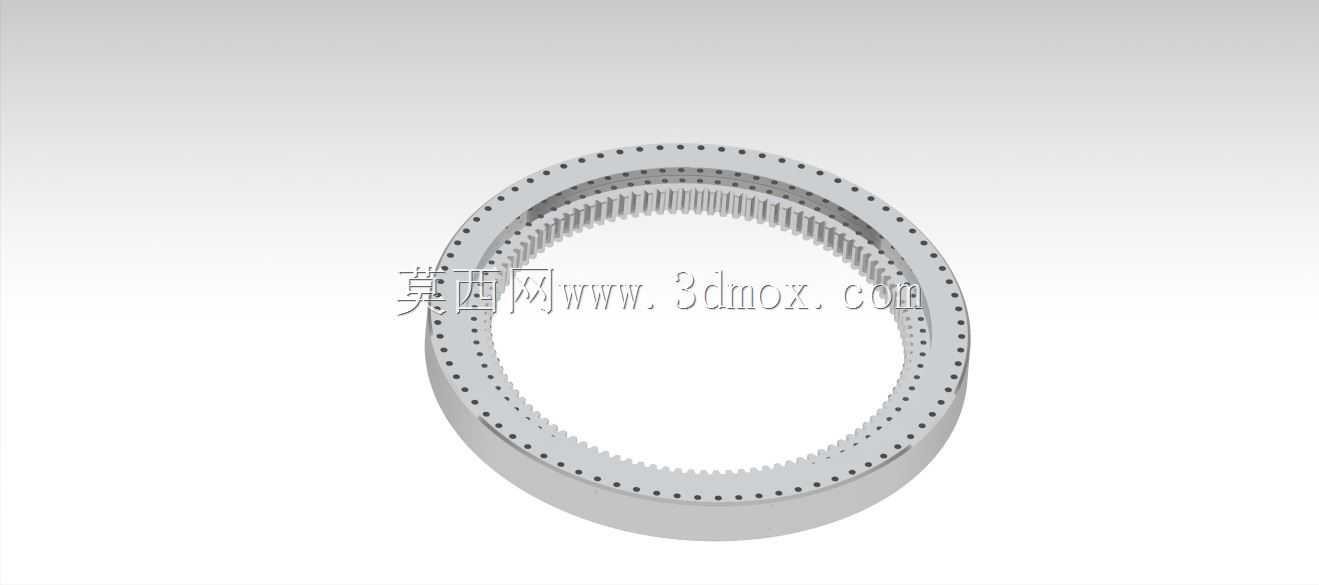

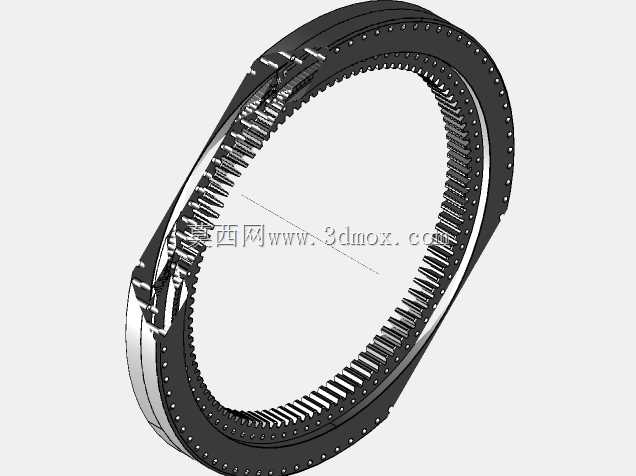

内齿式三列重型回转支承结构设计

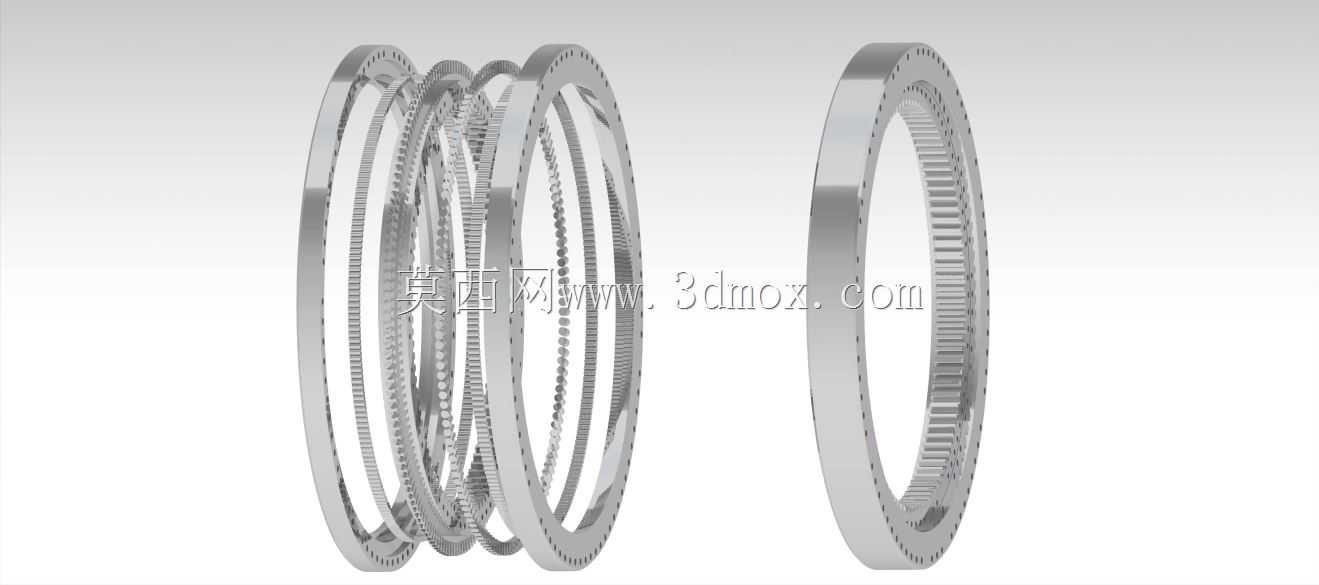

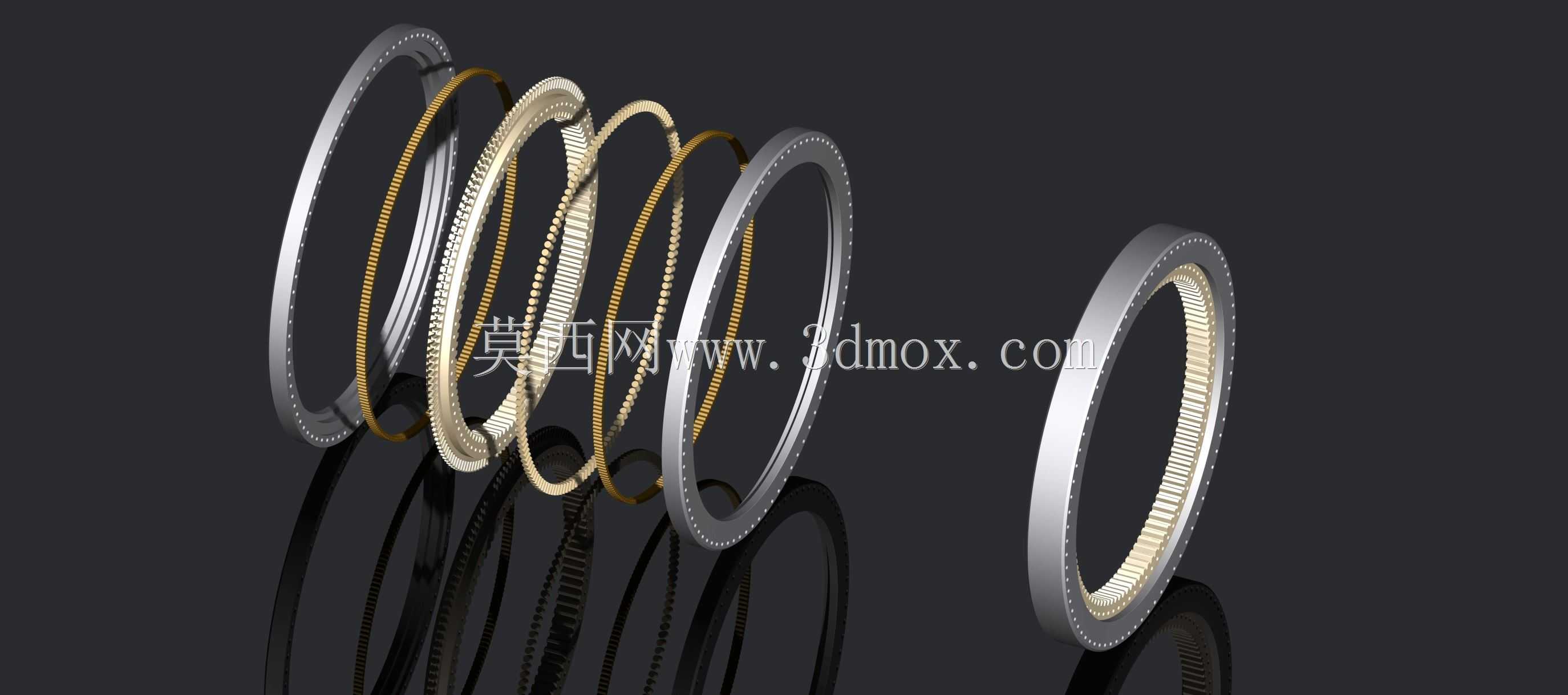

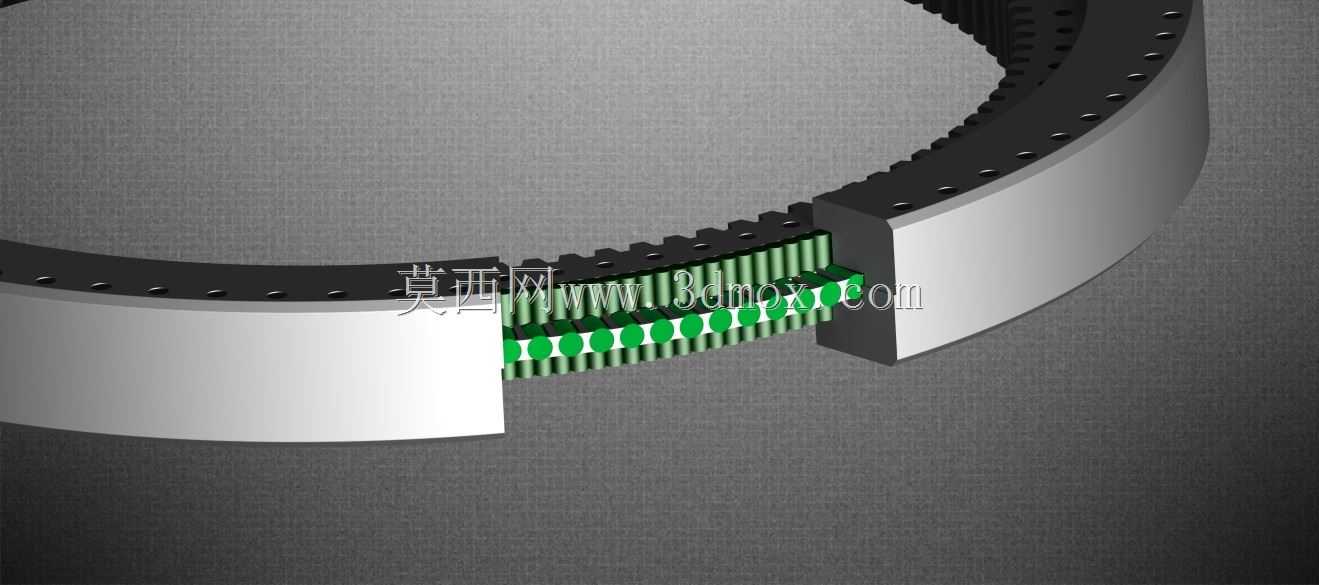

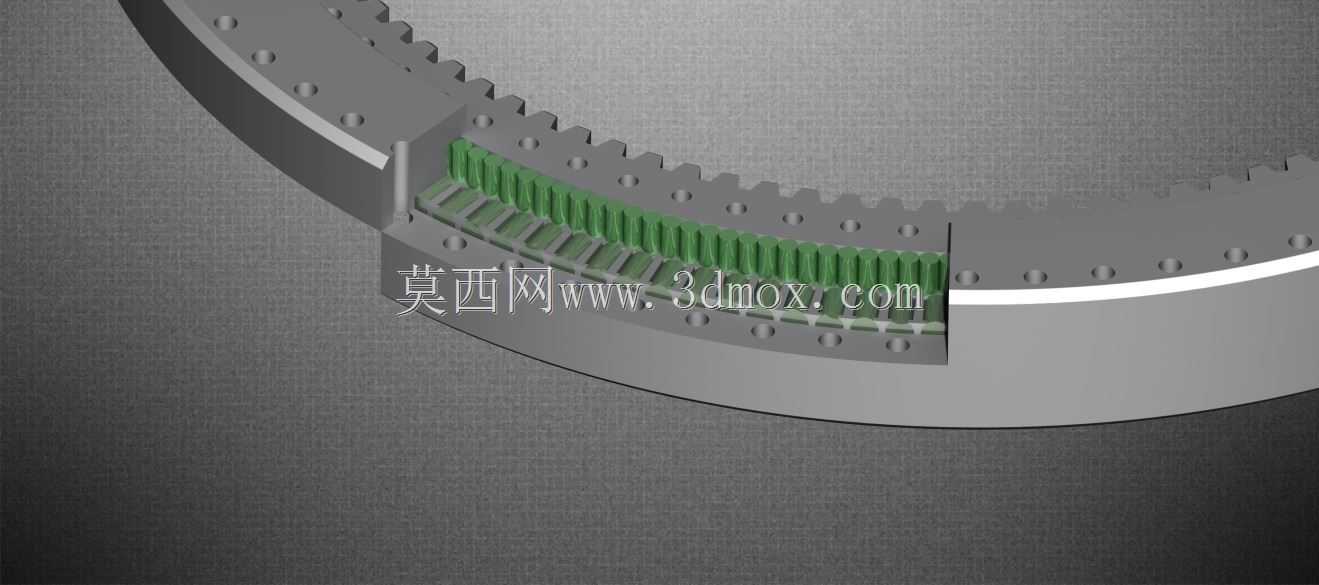

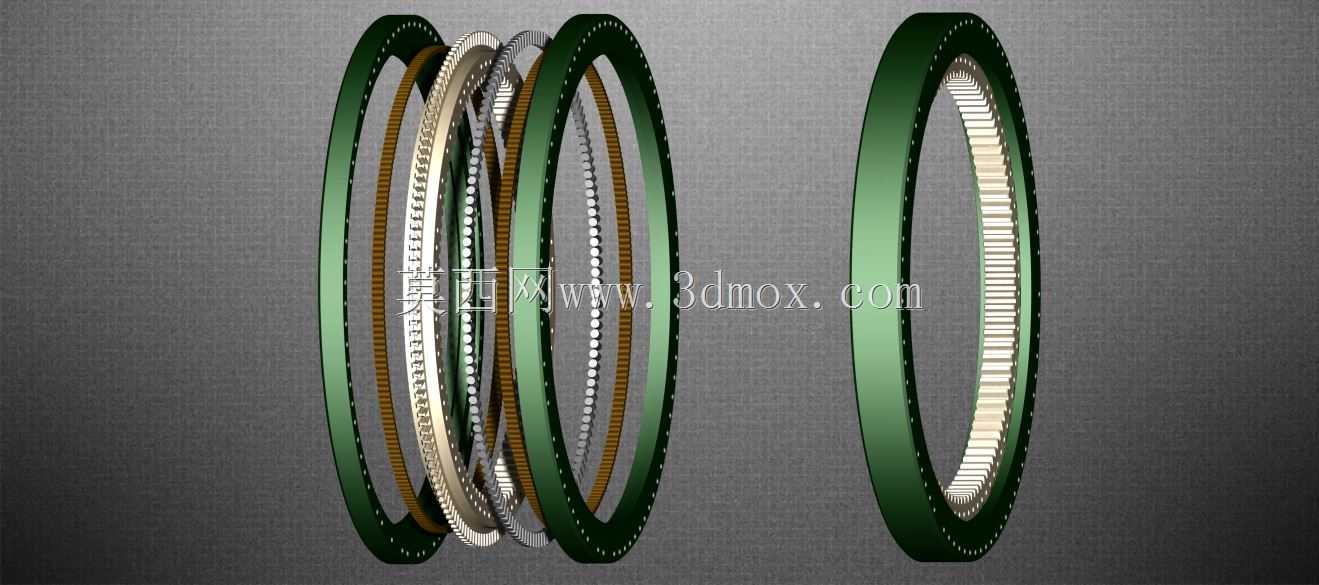

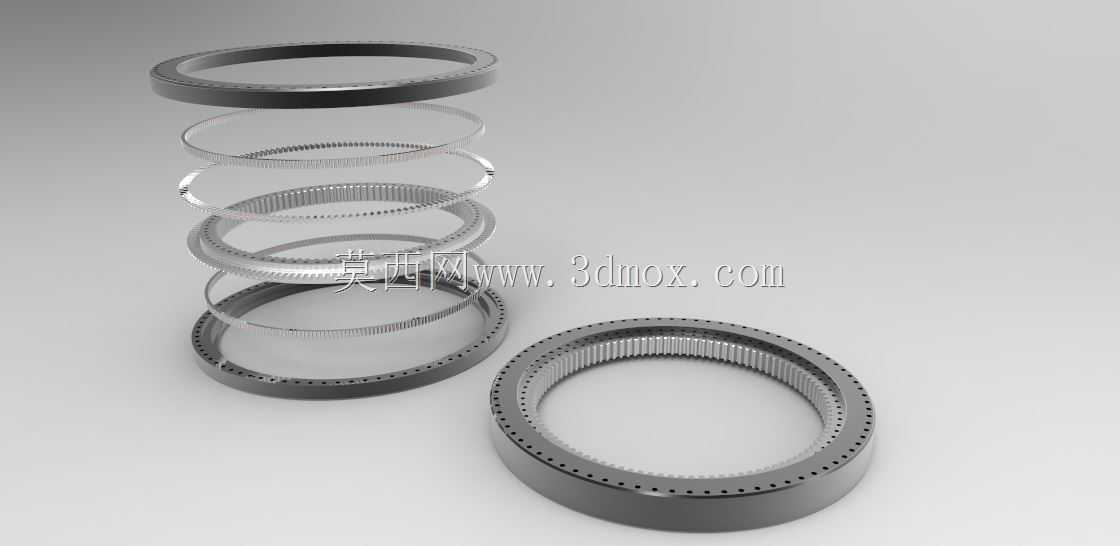

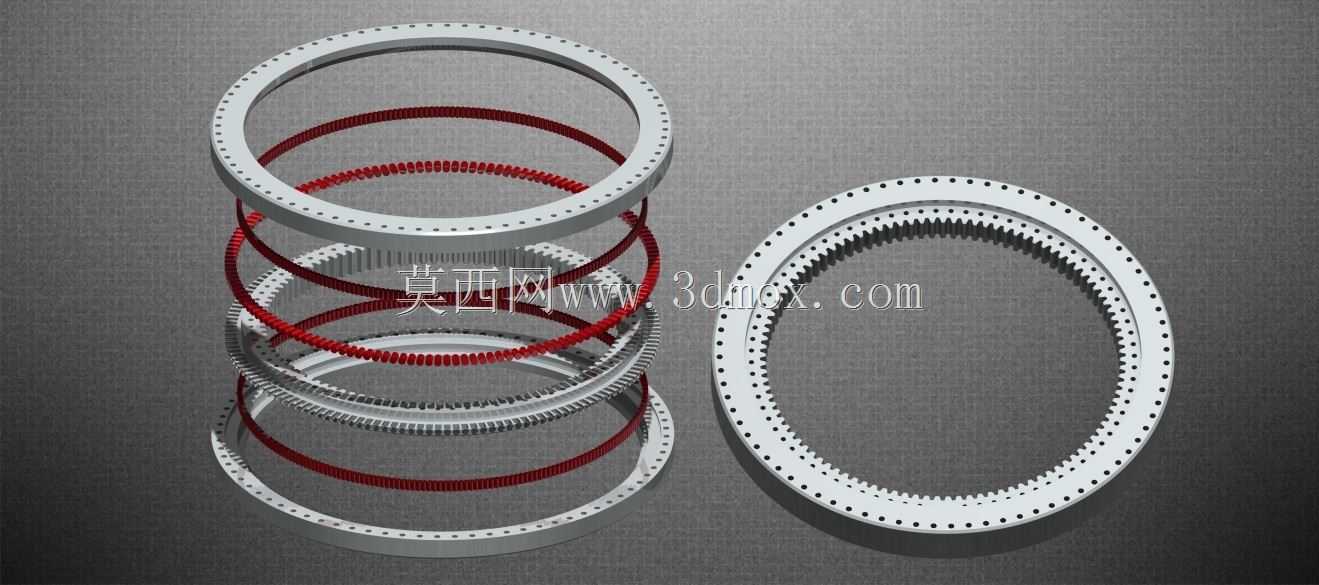

这款内齿式三列重型回转支承，是重载回转工况下的核心传力部件，主要应用于塔式起重机、大型矿用挖掘机、重型履带吊、港口门座起重机、重型坦克等需要承受大载荷同时完成相对回转动作的工程与特种装备上，是连接设备上下回转部分、传递轴向力、径向力与倾覆力矩的关键结构。在实际作业场景中，这类重型装备往往需要在承载数十吨甚至上百吨作业载荷的同时，完成上部作业机构的360度全周回转动作，普通单排或双排回转支承无法同时满足大承载、抗倾覆与平稳传动的需求，三列结构的设计正是针对这类极端重载工况开发。从功能特性来看，该回转支承采用三列滚动体分层布置的结构，上下两排轴向滚子分别承受来自两个方向的轴向载荷与倾覆力矩，中间径向滚子承受径向载荷，相比传统回转支承承载能力提升数倍，能够在复杂受力工况下保持稳定的回转精度与结构刚度。内齿圈集成在支承内圈上的设计，能够直接与驱动小齿轮啮合，省去了额外的传动连接结构，让驱动单元的布置更加紧凑，小齿轮连接驱动电机输出端后，可通过齿轮啮合带动支承内圈或外圈转动，实现上部机构的平稳回转，传动效率高且结构可靠性强。在设计思路上，这款回转支承充分考虑了重型装备的安装与维护需求，整体采用分体式套圈结构，各滚道经过精密磨削加工，滚动体与隔离块沿周向均匀排布，保证载荷在整圈支承上均匀分布，避免局部应力集中导致的结构损坏。套圈上沿周向均匀布置的安装螺栓孔，能够与设备上下连接法兰精准匹配，安装时只需按照规定扭矩紧固连接螺栓即可完成装配，无需复杂的调整工序。从安装边界来看，该回转支承的轴向安装尺寸紧凑，在保证三列滚动体布置空间的前提下尽可能压缩了整体厚度，径向尺寸根据承载吨位设计有对应的规格系列，安装法兰的螺栓孔分度圆、孔径与孔位都经过标准化匹配，能够适配不同主机的安装接口，滚道与齿轮部分都设计有对应的密封结构，能够阻挡作业环境中的粉尘、水汽进入滚道内部，延长润滑脂的使用寿命，降低日常维护的频次。在实际作业过程中，该支承能够承受作业时产生的巨大倾覆力矩，比如起重机吊载重物时产生的侧翻力矩、挖掘机挖掘作业时的偏载冲击力，都能通过三列滚动体均匀传递到套圈结构上，保证回转动作平稳无卡滞，即使在大载荷启停的工况下，也能保持传动的平顺性，避免齿轮啮合冲击带来的结构损坏。
