带Walschaerts阀装置的复古蒸汽机车结构设计

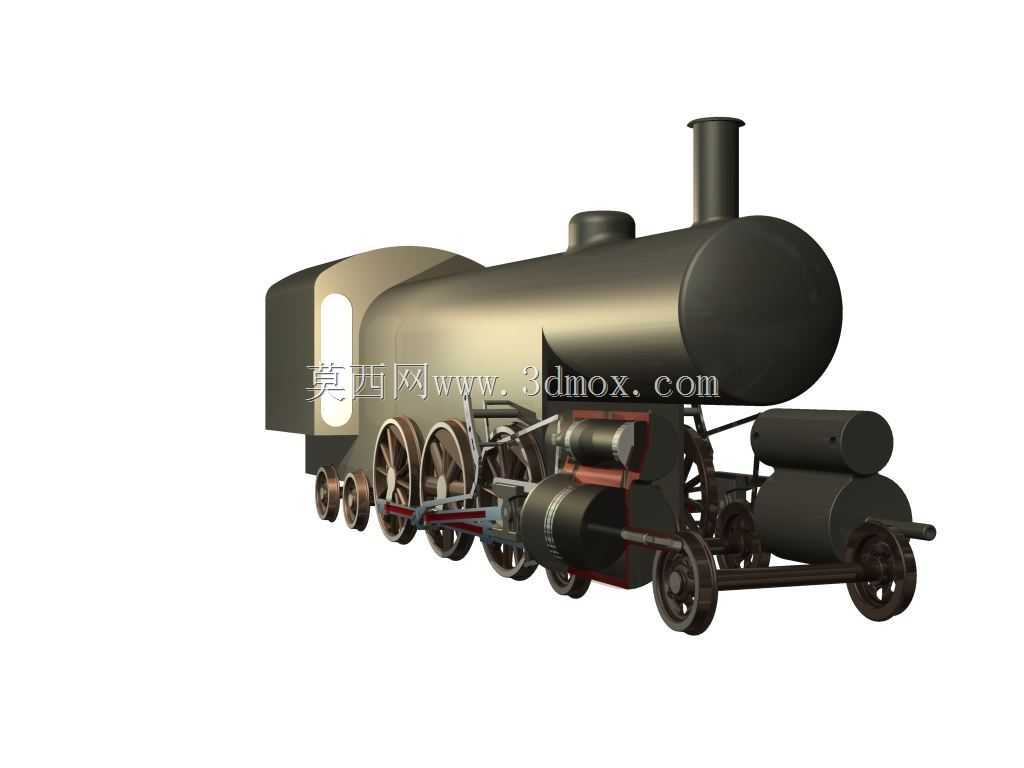

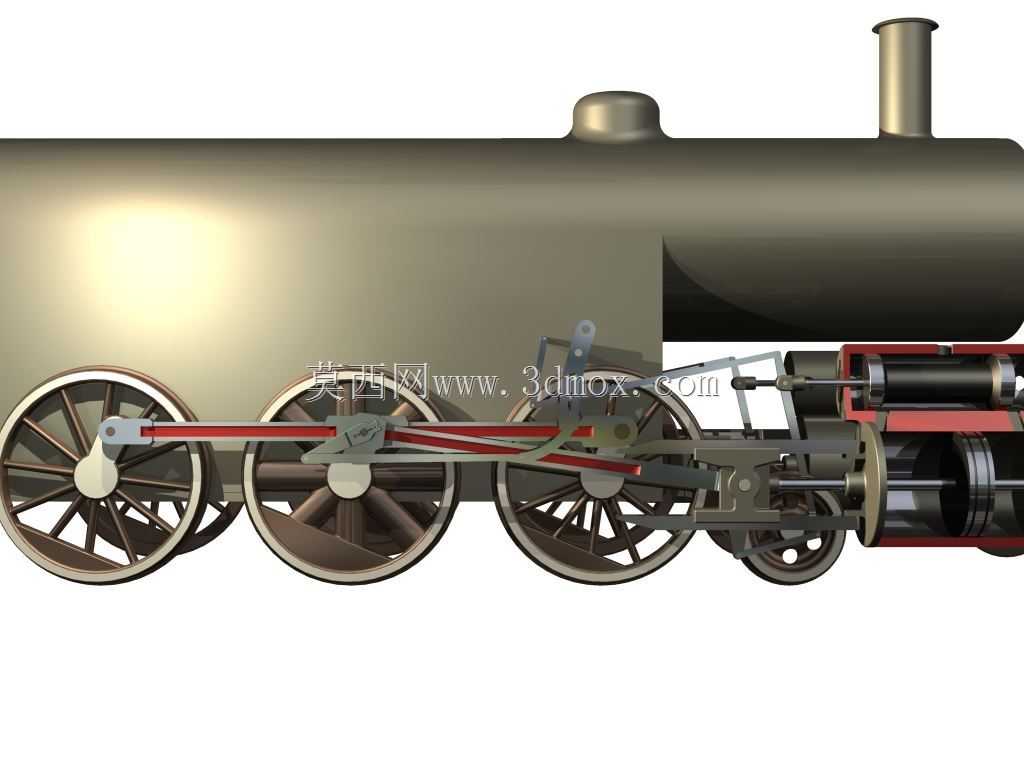

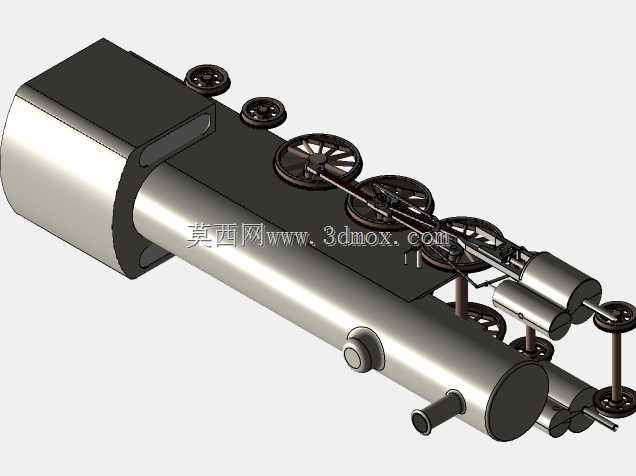

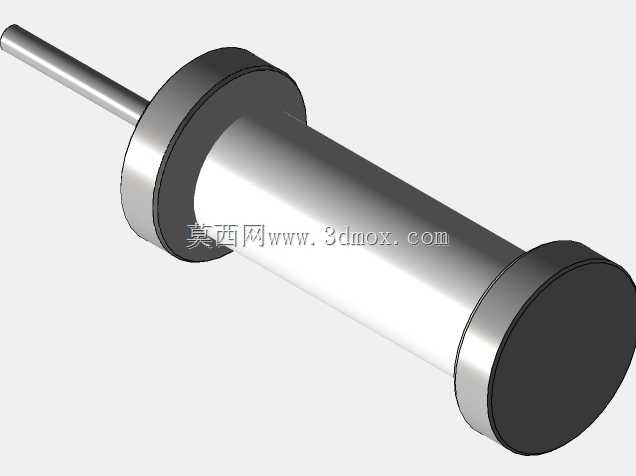

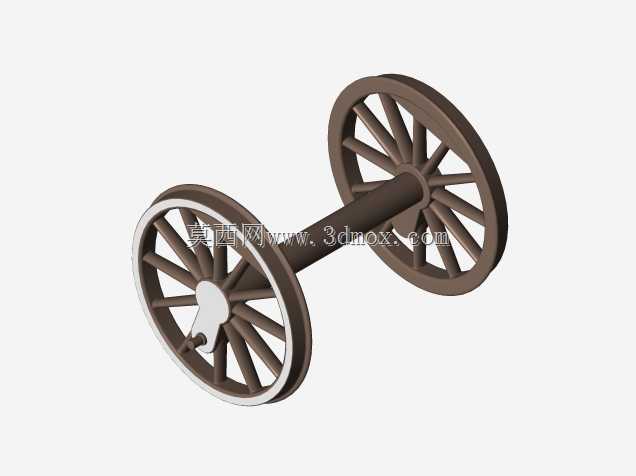

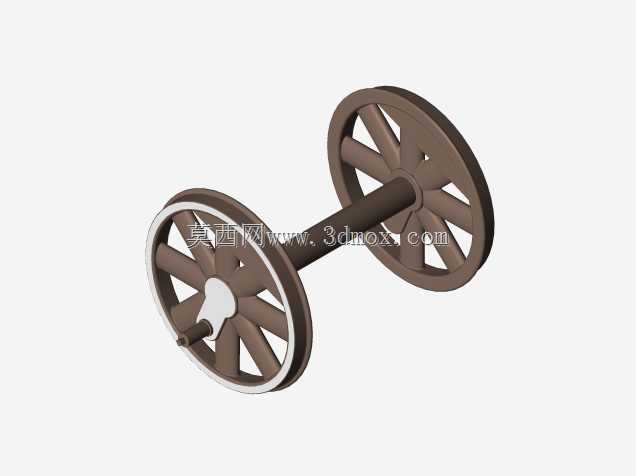

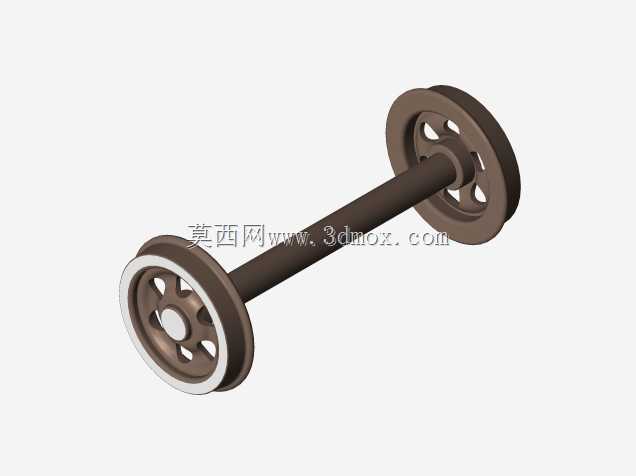

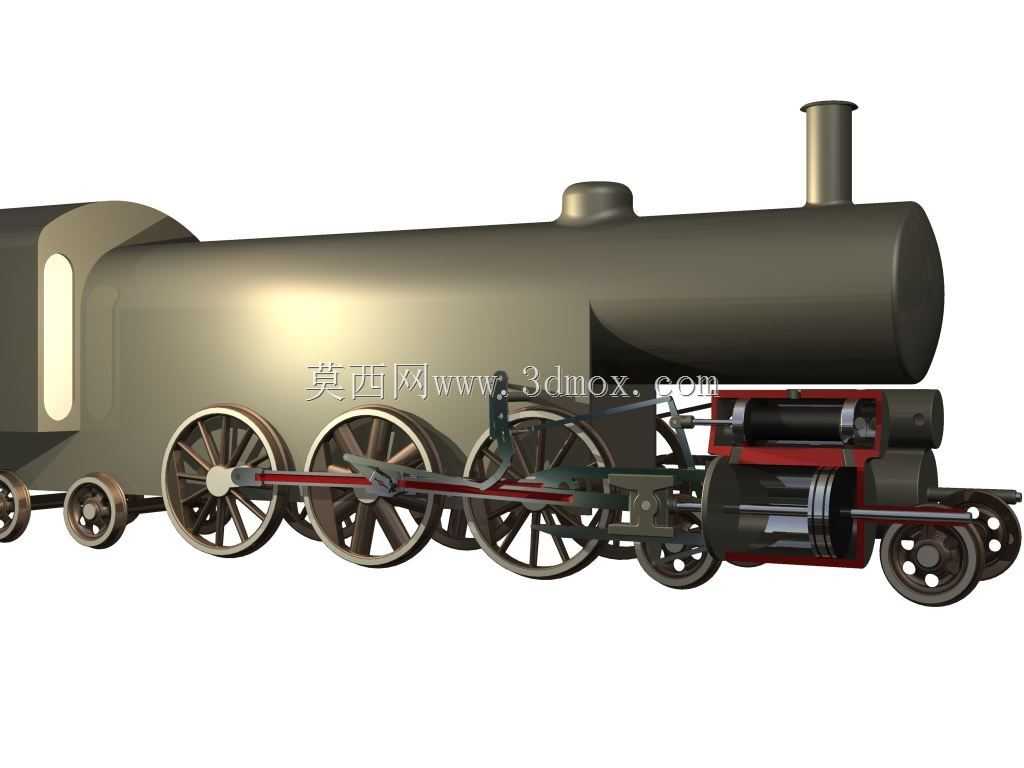

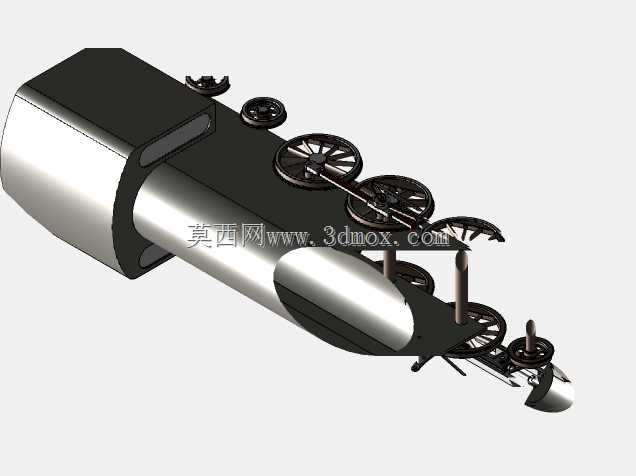

该蒸汽机车结构设计聚焦经典Walschaerts阀装置的完整还原，可应用于轨道交通科普教具制作、复古机车文创产品开发、蒸汽动力原理教学演示以及工业遗产数字化复原等多个场景，能够直观展现早期铁路机车的核心动力传递逻辑与配气控制原理，为机械原理教学、工业文化传播提供具象化的三维参考载体。整套设计完整复现了蒸汽机车的核心功能单元，包含锅炉总成、走行轮组、Walschaerts阀配气机构、汽缸动力单元以及车架连接结构，其中Walschaerts阀装置作为核心控制部件，可精准实现汽缸进排气的时序配给，将锅炉产生的高压蒸汽能量有序转化为轮组的旋转扭矩，配合主轮与连杆的耦合传动结构，无需额外齿轮组即可完成动力的平顺输出，所有轮组均设置了角度约束边界，可模拟真实运行中的轮对差速转动效果，避免轮轨接触的滑动损耗。设计过程中遵循真实蒸汽机车的机械传动逻辑，以连杆耦合运动作为核心传动路径，主轮通过偏心曲柄带动阀杆做规律往复运动，精准控制汽阀的开合行程与时机，让高压蒸汽能够按照做功顺序交替推动汽缸两侧活塞，整套传动链路的运动副均按照真实机械装配关系设置约束，既保证了运动过程无干涉卡滞，也完整还原了早期蒸汽机车无齿轮直接驱动的结构特点，同时对走行部的轮距、连杆长度、阀组行程做了等比例适配，确保各部件运动边界符合真实机车的运行规律。外形层面严格遵循经典蒸汽机车的布局特征，锅炉采用卧式圆柱结构，前端设置烟箱与烟囱，中部布置汽包与安全阀座，后端衔接驾驶室结构，走行部采用多组动轮加导轮、从轮的布局形式，动轮之间通过主连杆与偏心连杆连接，阀装置完整布置于车架外侧，所有部件的安装边界均预留了合理的装配间隙，既满足三维装配的干涉检查要求，也可直接用于3D打印等比例缩小模型的制作，为后续的实体模型加工、运动仿真验证提供了精准的结构依据。
