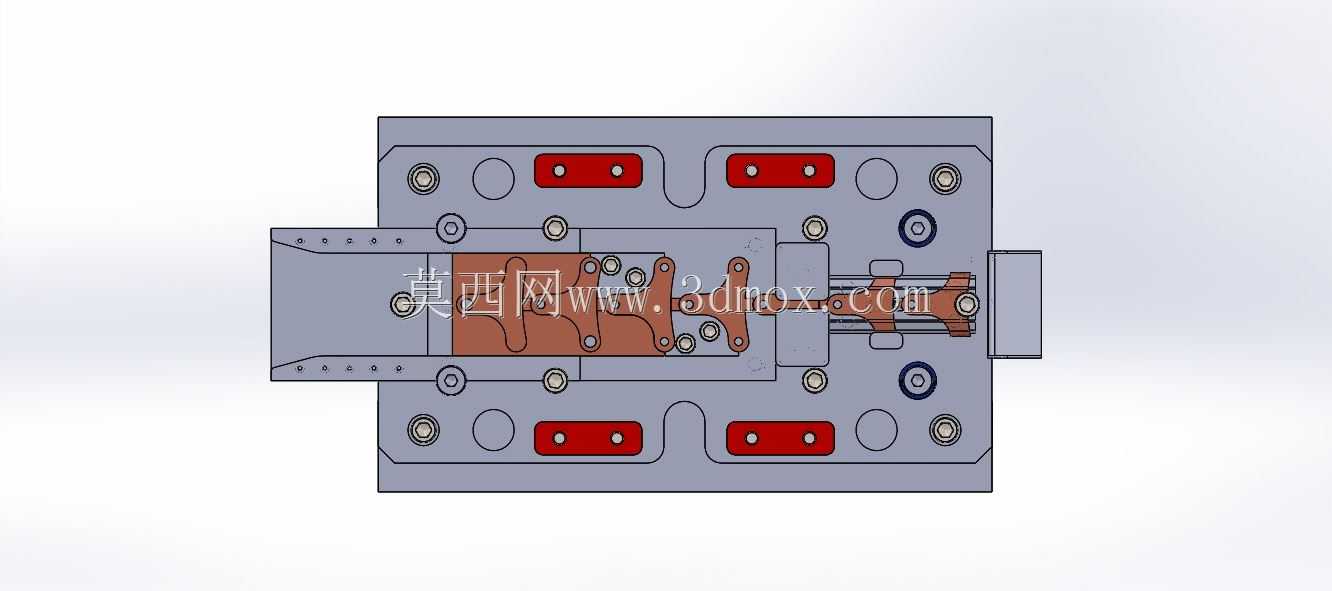

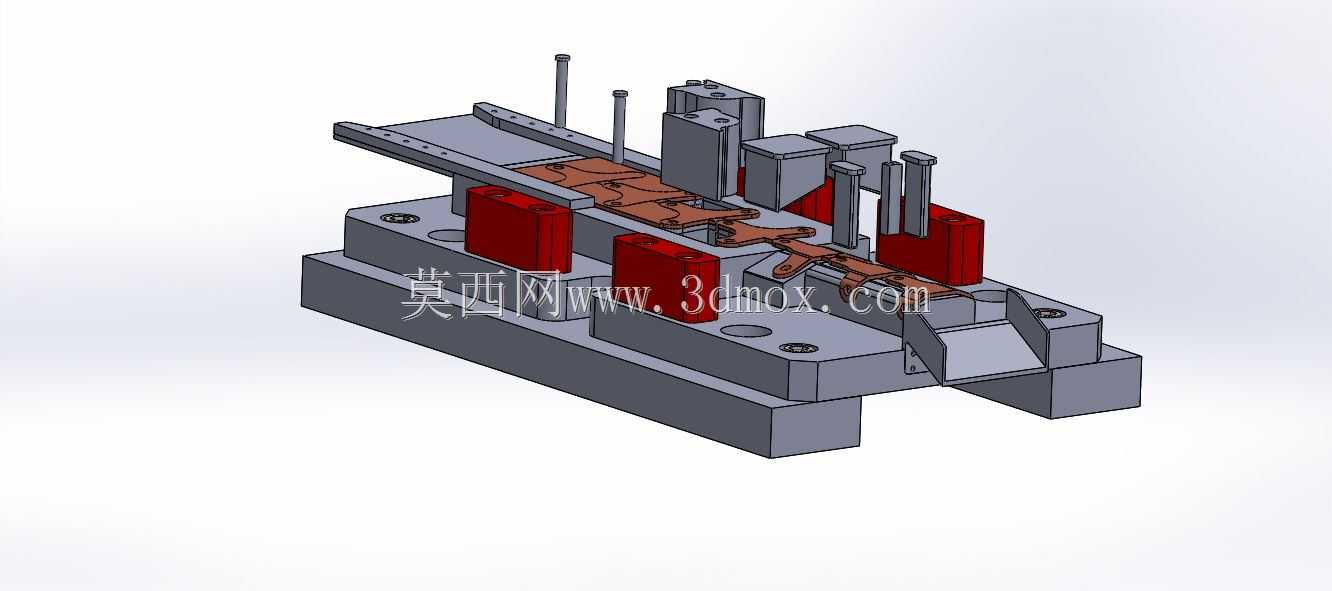

分步冲压两步弯曲台阶级进模结构设计

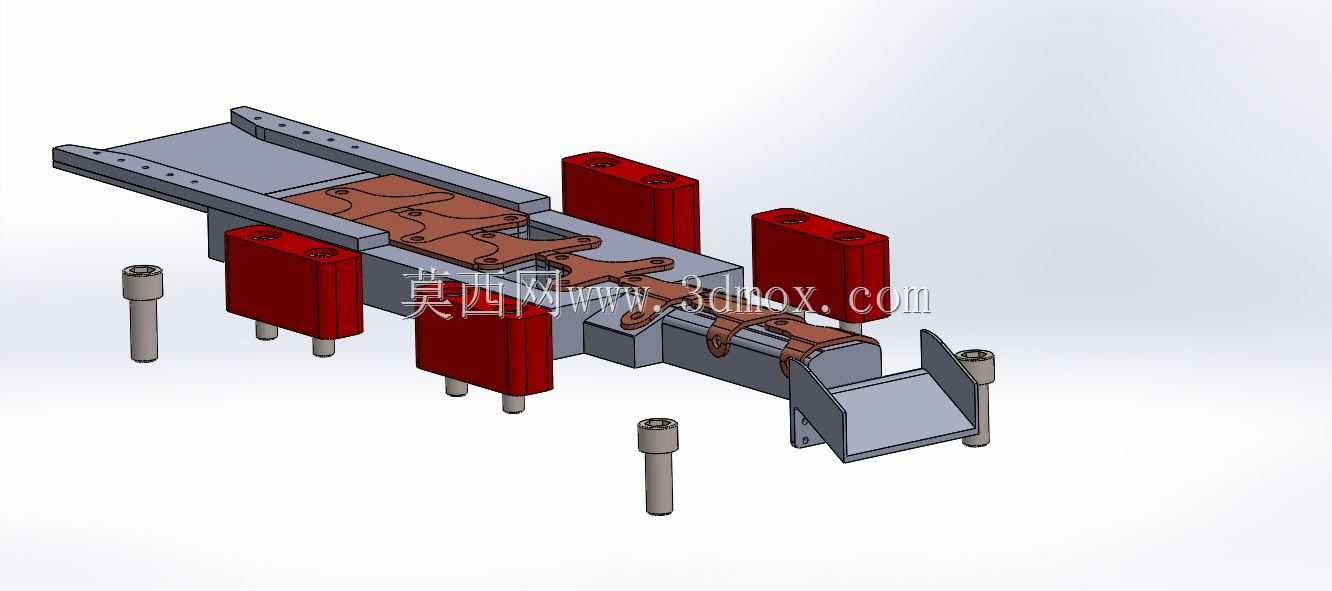

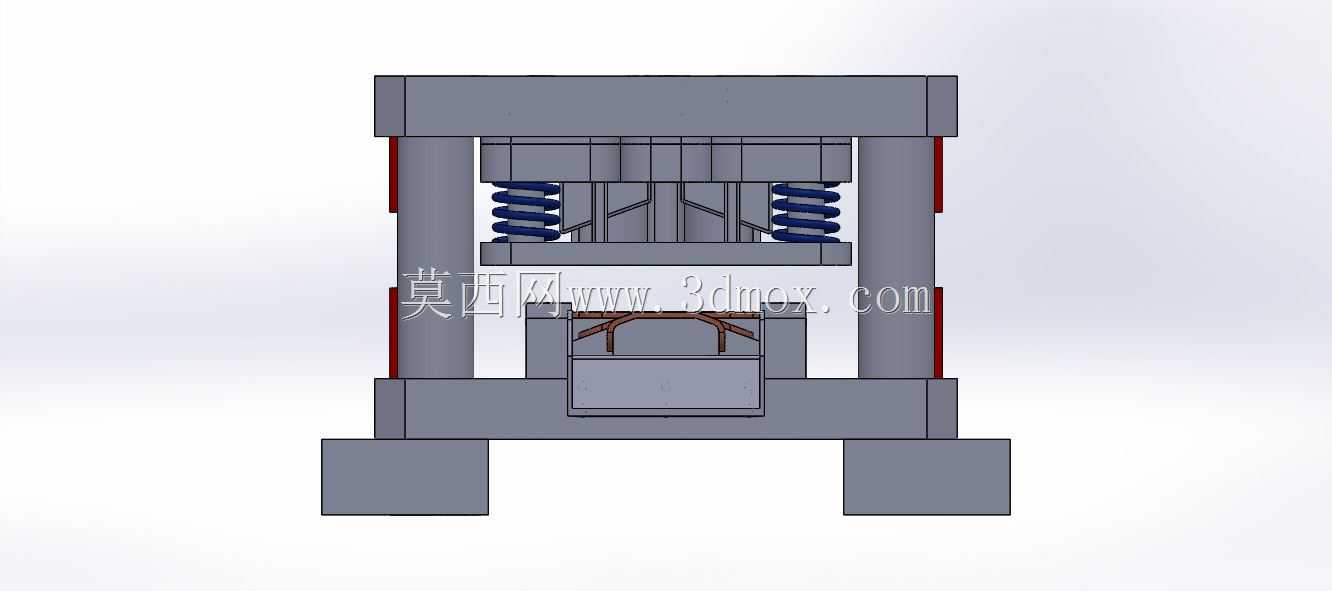

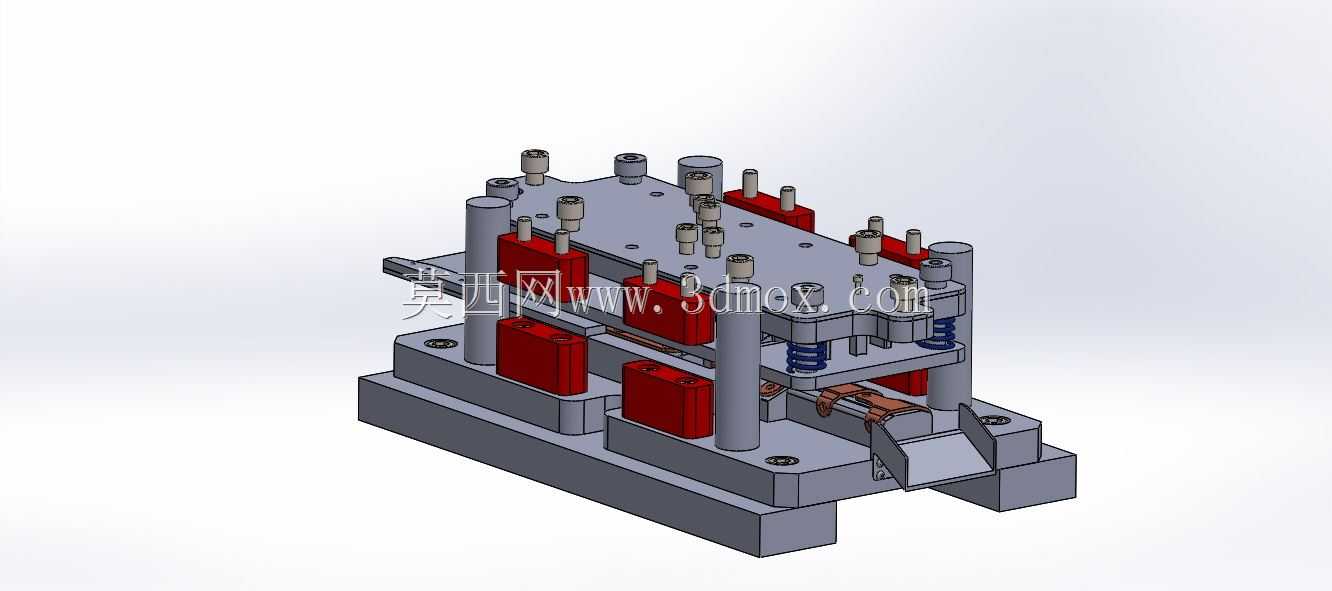

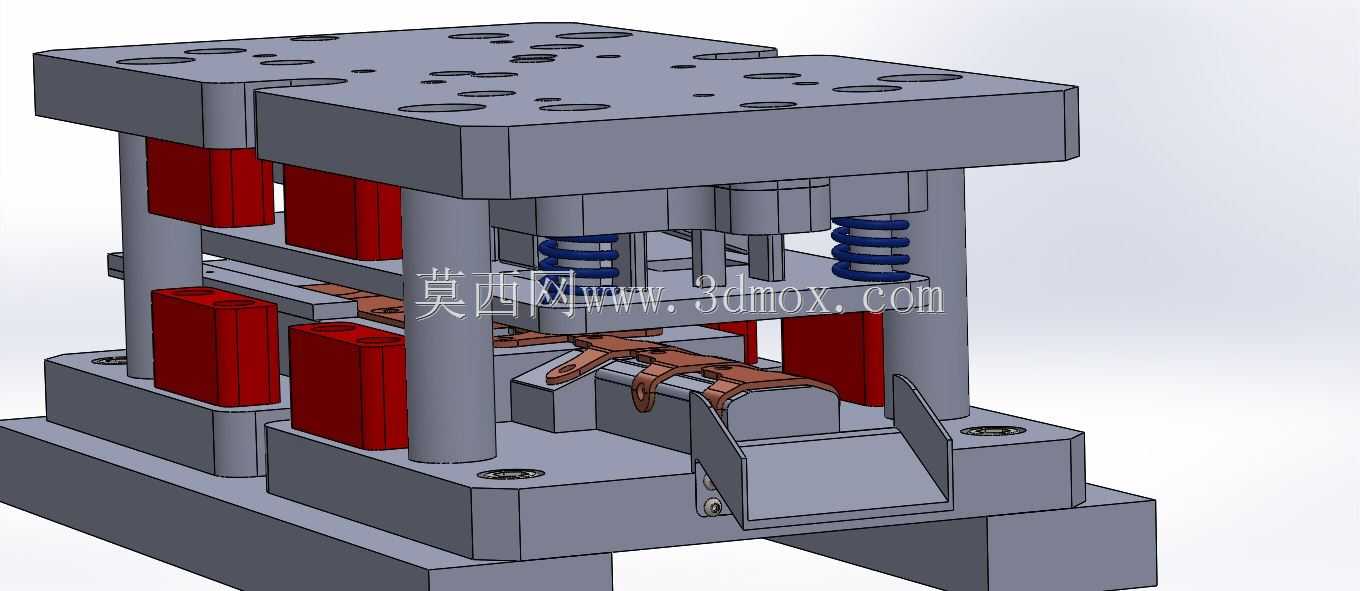

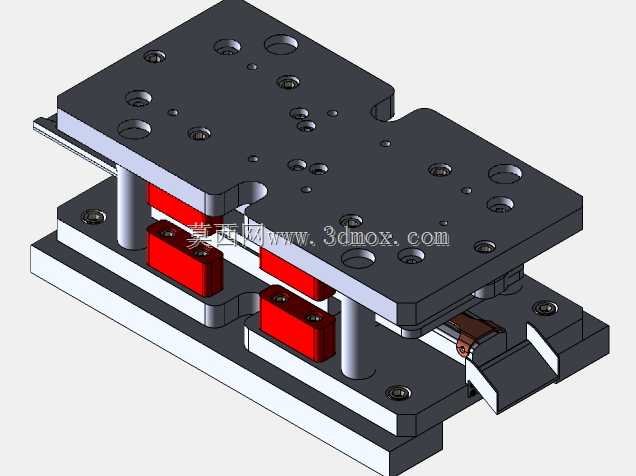

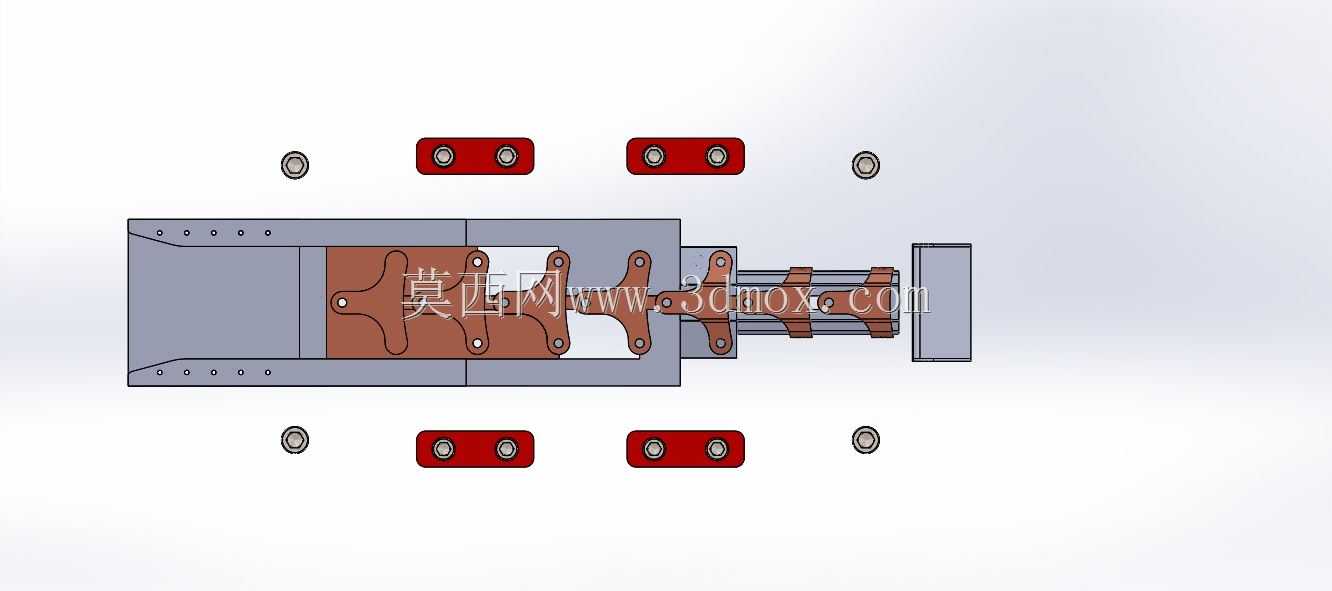

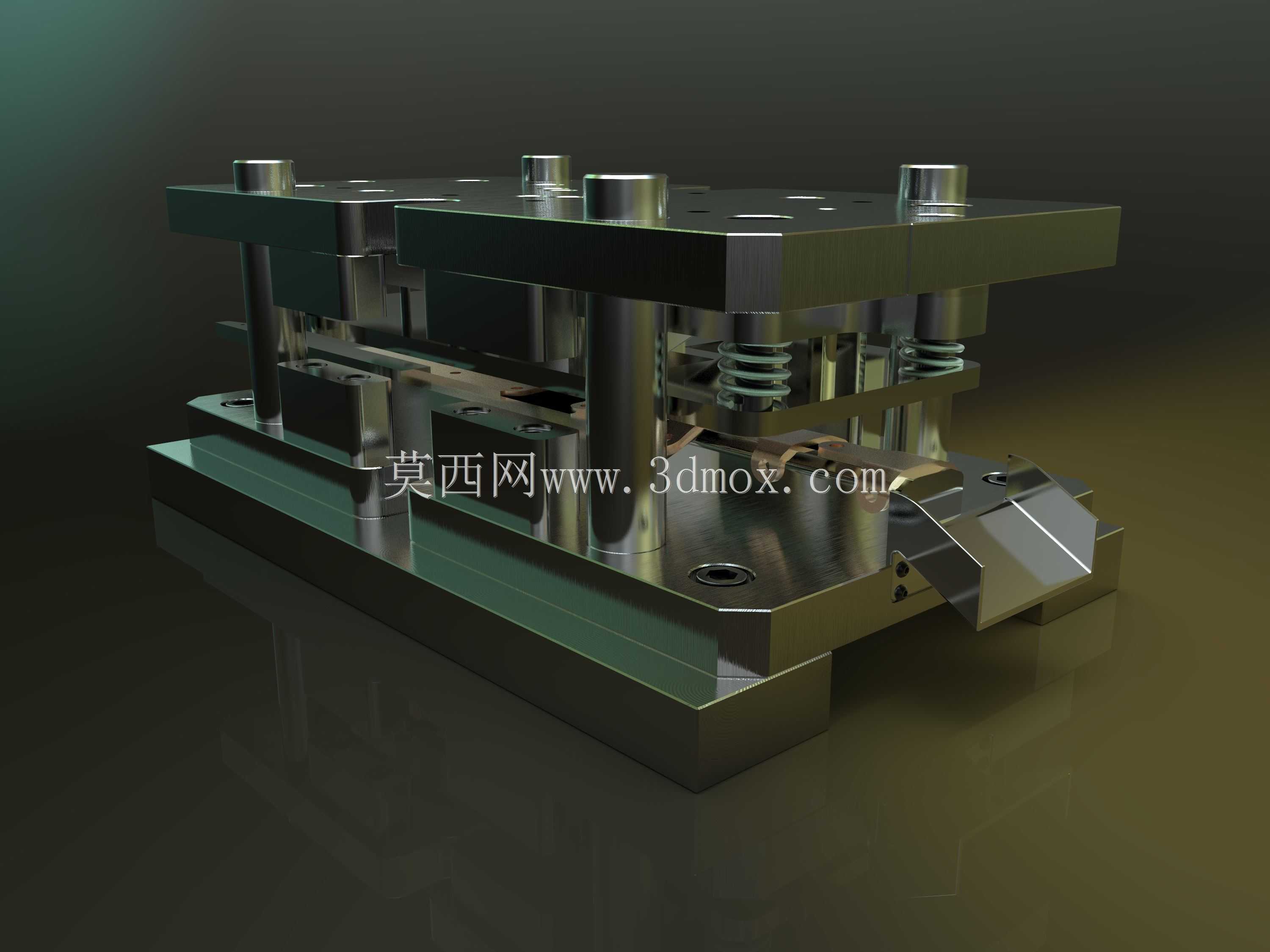

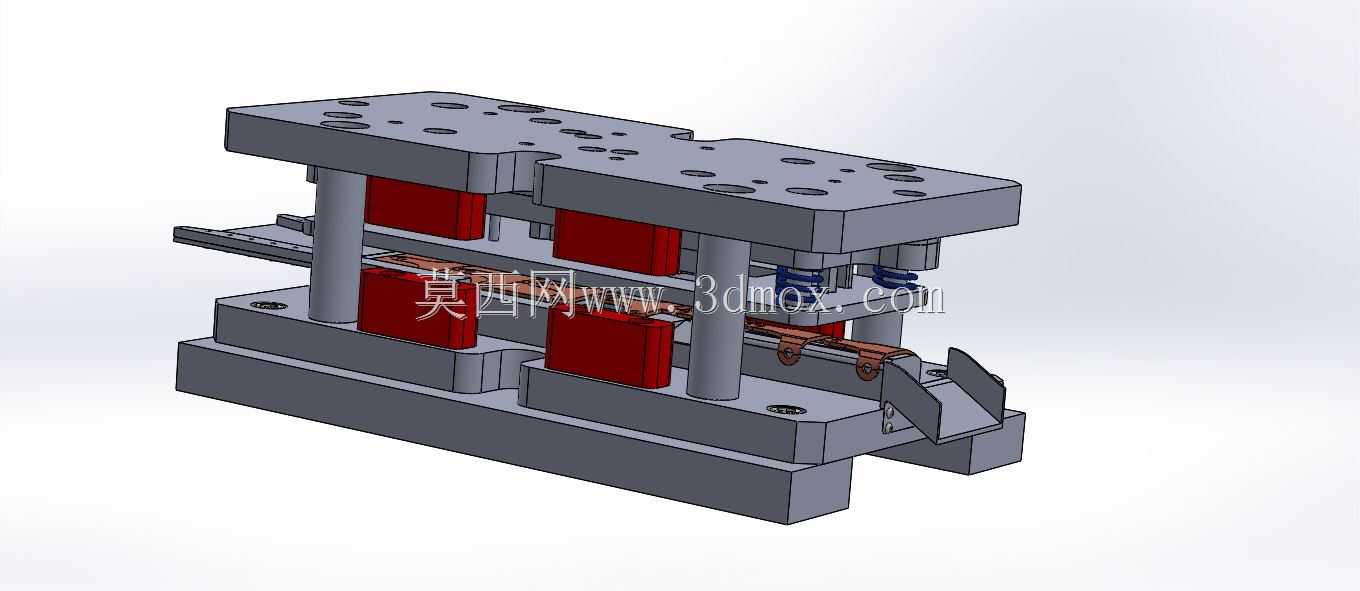

这款级进模主要应用于五金零部件的连续冲压加工场景，适配中小型金属带料的自动化冲压生产线，可在压力机的单次行程内完成多道冲压工序，全程无需人工周转工件，能够大幅提升带台阶类弯曲五金件的生产效率，降低人工操作带来的精度误差与安全风险，广泛适配电子五金、家电配件、小型汽车结构件的批量冲压生产需求。整套模具采用标准化模架结构设计，上下模座通过对称布置的导柱导套实现精准导向，导向间隙控制在微米级，可有效抵消高速冲压过程中产生的侧向力，保证上下模合模时的对位精度，长期冲压作业下也能维持稳定的成型精度，减少模具刃口的非正常磨损。模具内部集成了分步冲压与两步弯曲的成型工位，带料沿送料方向依次经过冲裁、预弯曲、终成型、落料等工位，其中两步弯曲台阶的工位设计经过成型受力仿真验证，先通过预弯工位将带料弯曲至过渡角度，释放材料内部的成型应力，避免一次性大角度弯曲带来的材料拉裂、回弹超差问题，再通过终弯工位将台阶角度与尺寸冲压至设计要求，成型后的工件尺寸一致性好，台阶面平面度、弯曲角度公差可满足精密五金件的装配要求。模具的安装边界完全适配常规开式可倾压力机的工作台尺寸，上下模座的安装槽、压板固定位按照通用压力机的装模标准设计，无需额外加工转接板即可完成装夹，模架闭合高度、开模行程预留了足够的安全余量，可适配不同吨位的常用冲压设备，换模调试时仅需调整送料步距与合模高度即可快速投产。模具内部的成型镶块采用快换式结构设计，刃口与弯曲工作面磨损后可单独拆卸更换，无需拆解整套模具，大幅降低后期维护成本与停机时间，送料路径上设置了多组定位挡块与误送检测结构，可避免带料送料偏移导致的模具损坏与工件报废，整套结构兼顾了生产效率、成型精度与长期使用的维护便利性，能够稳定实现带台阶弯曲五金件的大批量连续生产。
