DIY木质手电钻立式钻孔辅助支架

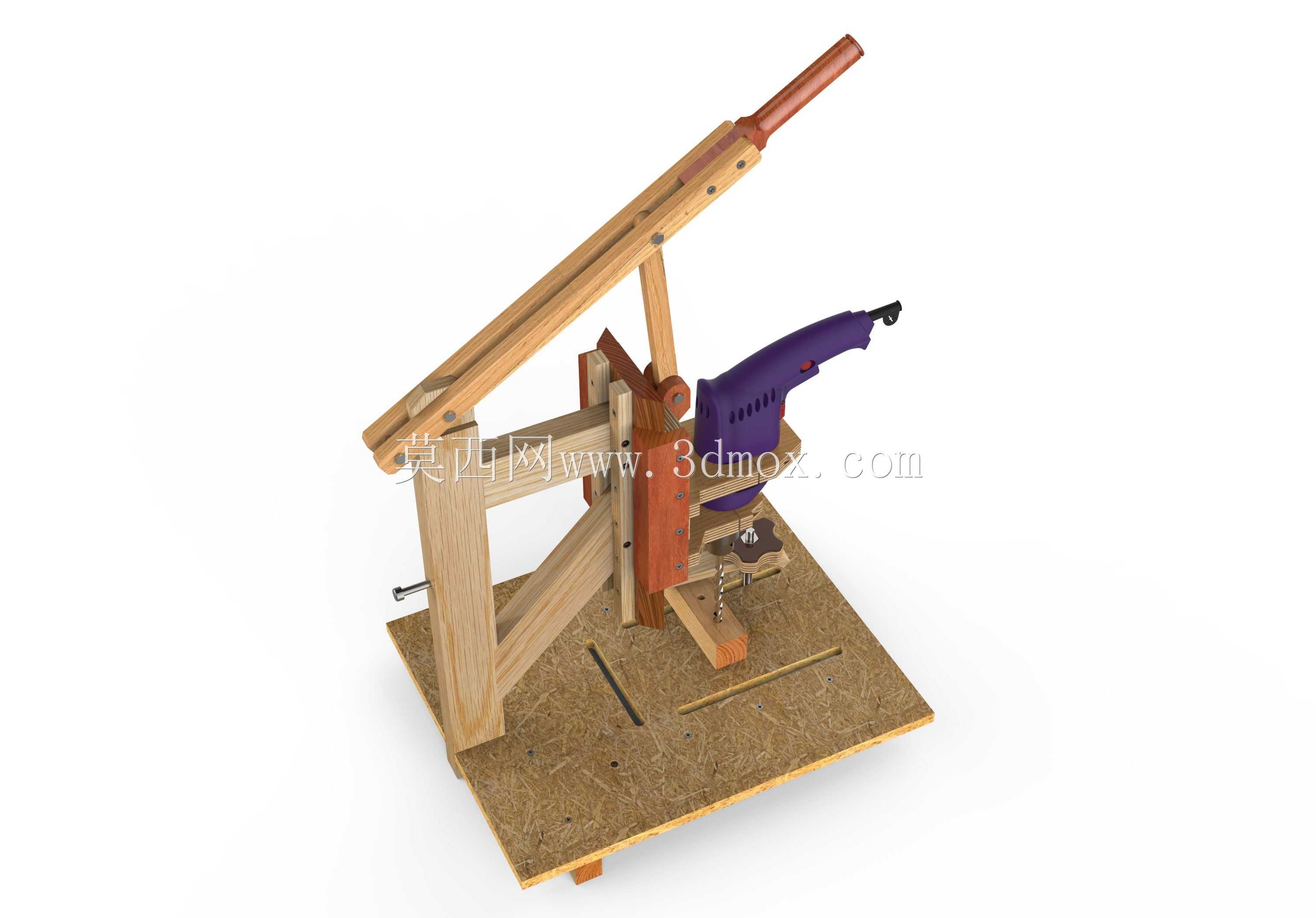

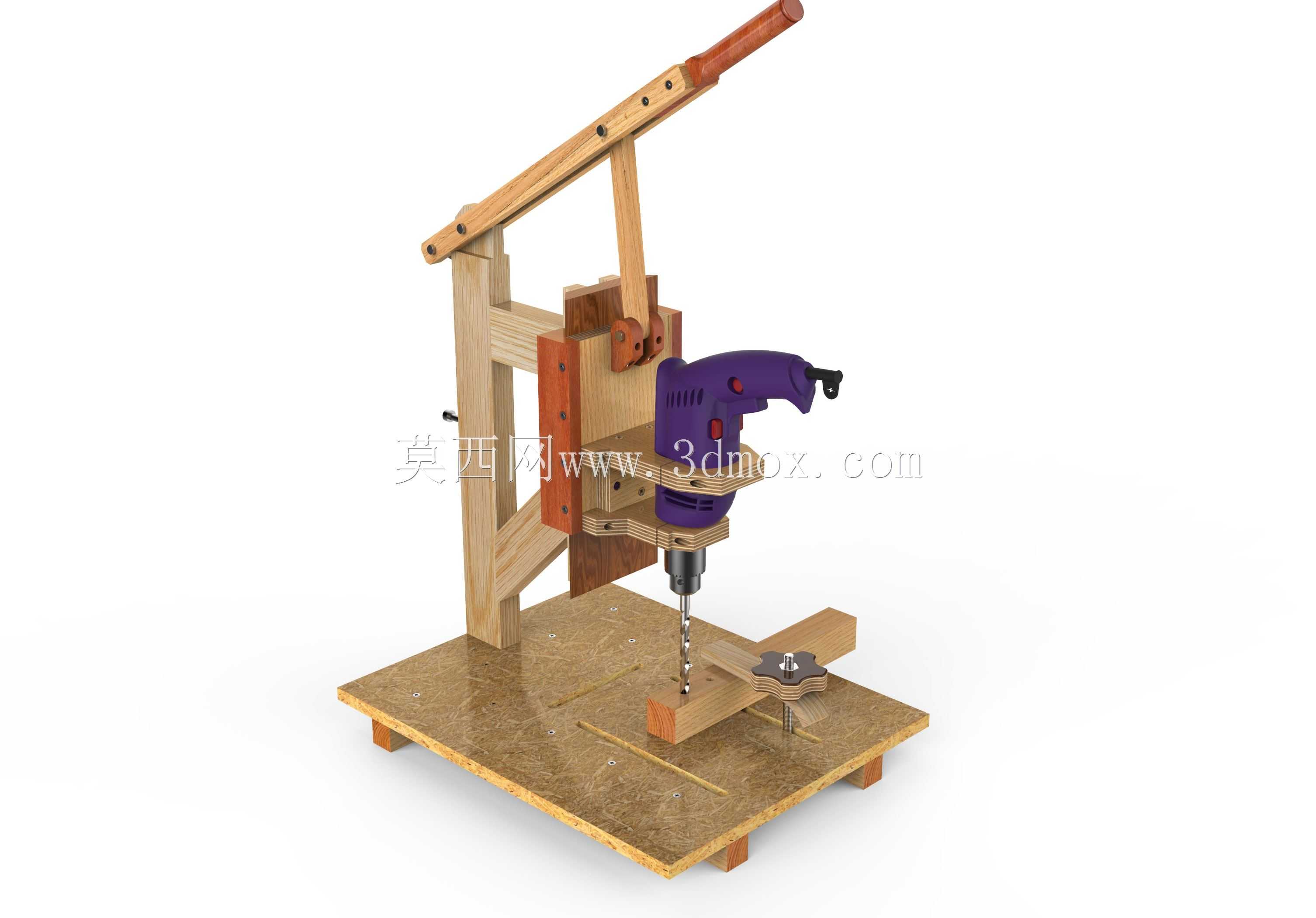

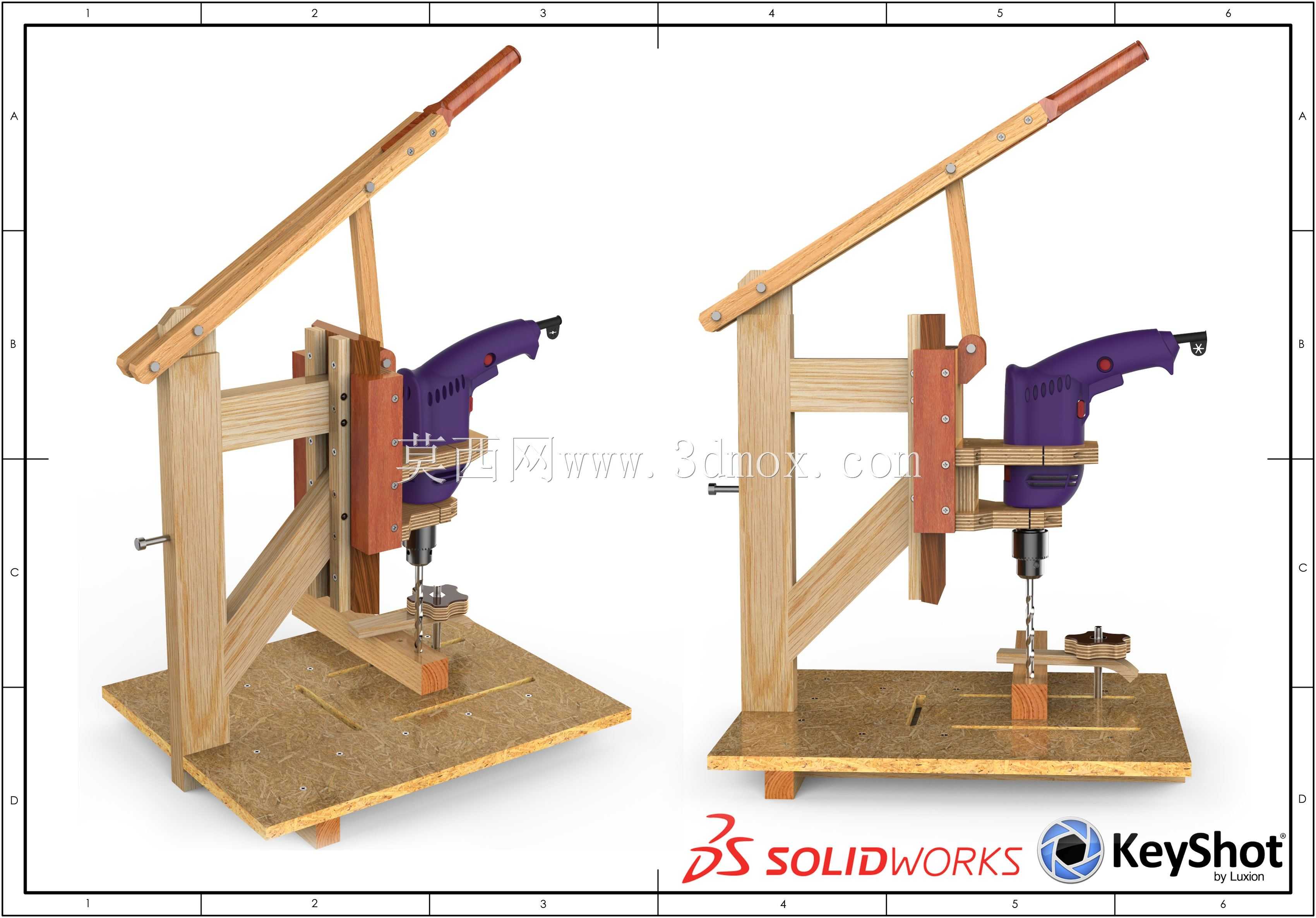

这款木质手电钻立式钻孔支架，主要面向小型木工加工作业、手工DIY创作、家用零散维修钻孔场景使用，能够将普通手持电钻转化为具备垂直进给能力的立式钻孔作业设备，解决手持电钻钻孔时容易出现的孔位歪斜、进给力度不稳、钻孔深度难控制的常见问题，尤其适合薄木板、小型木构件、塑料件、软金属薄片的精准钻孔作业，在家庭木工工坊、学生创客实践、小型手工皮具及木艺作坊中都能适配使用。设备整体采用实木多层板与实木方料拼接搭建主体框架，底座选用密度均匀的刨花板材质保证放置稳定性，底部加装四个小型垫脚抬升底座，避免钻孔时钻头直接钻穿工件损伤工作台面，整体底座尺寸控制在300mm见方范围内，放置在常规家用工作台、钳工台面上不会占用过多操作空间，框架整体高度约450mm，适配市面上绝大多数握把直径在40-55mm区间的普通民用手电钻安装使用。功能设计上，支架采用杠杆式下压进给结构，长木质操作手柄通过铰接点连接电钻固定滑座，利用杠杆原理放大下压力度，操作人员只需轻压手柄末端即可控制电钻平稳垂直进给，松开手柄后依靠框架间的木质支撑结构自然回位，无需额外加装金属复位弹簧，降低整体制作成本与组装难度；电钻固定部位采用可调节木质抱箍结构，通过侧边的金属锁紧螺栓调整抱箍开合度，能够适配不同外形尺寸的手电钻机身，固定后电钻主轴与底座平面保持严格垂直，保证钻孔的垂直度公差控制在较小范围内；底座表面预留有T型槽结构，可搭配简易木质压块、小型快速夹对钻孔工件进行定位固定，避免钻孔过程中工件随钻头转动偏移，同时底座中心预留钻头让位孔，允许最大10mm直径的钻头完全钻穿工件而不损伤底座。设计思路上整体遵循易制作、低成本、实用性优先的原则，所有结构件均采用常见的木质型材加工，连接部位采用普通木工螺丝加金属合页铰接，无需复杂的金属切削加工即可完成组装，普通爱好者利用手头的基础木工工具就能复刻制作；框架的斜向支撑结构采用三角形稳定布局，在下压钻孔过程中能够抵消侧向受力，避免框架出现晃动变形，滑座部位采用木质滑轨配合金属导向销，保证电钻上下进给过程中无径向晃动，同时木质材质与电钻机身接触不会刮伤电钻塑料外壳，兼顾实用性与制作友好度。安装边界方面，该支架无需额外固定在工作台面，依靠自身底座重量即可保持作业稳定，若需要加工更大尺寸的工件，也可通过底座预留的安装孔使用木工夹将支架整体固定在工作台边缘，拓展作业适配范围，支架的电钻固定位置可沿竖向支撑条上下调整，能够适配不同长度的钻头安装使用，满足不同厚度工件的钻孔深度需求。
