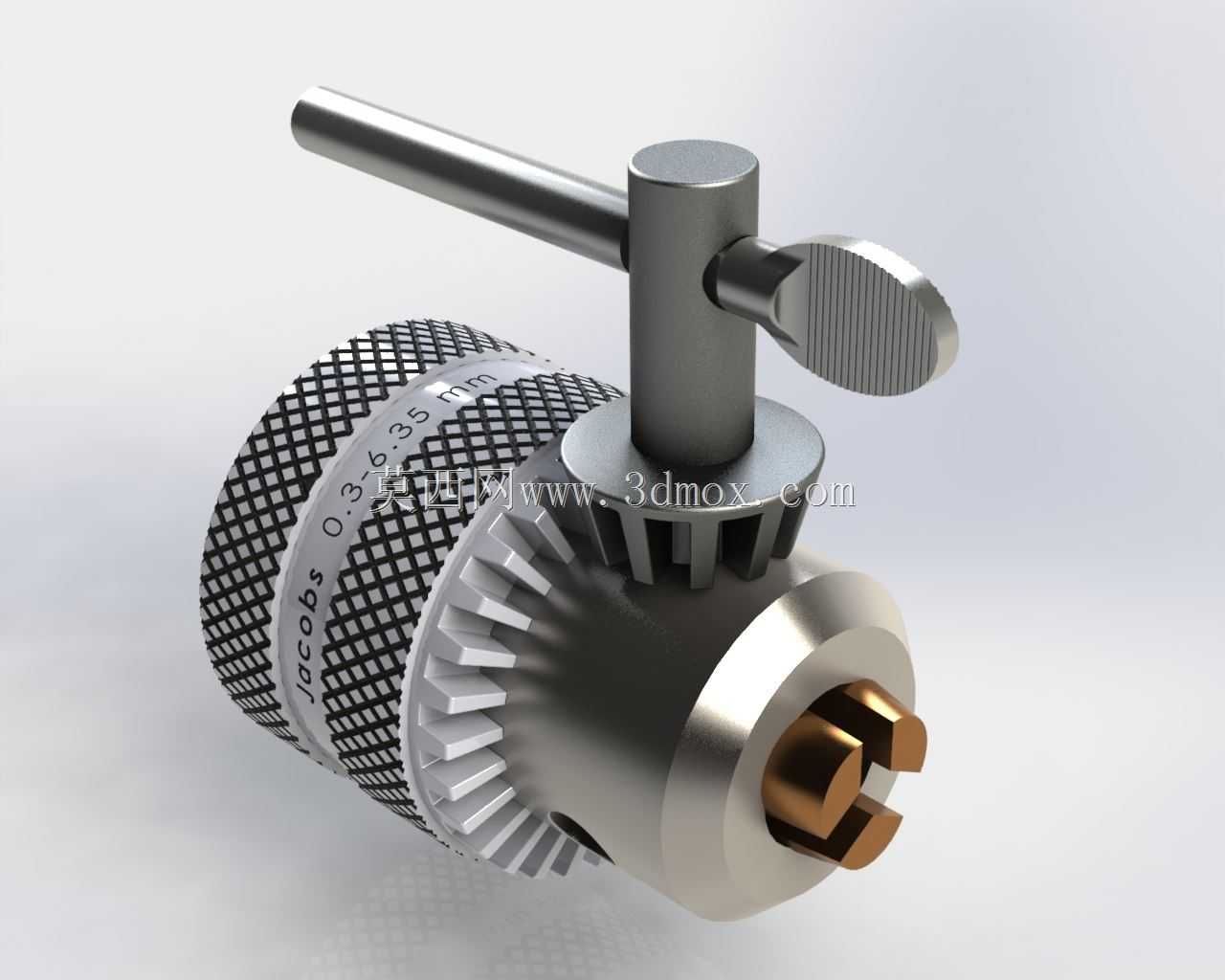

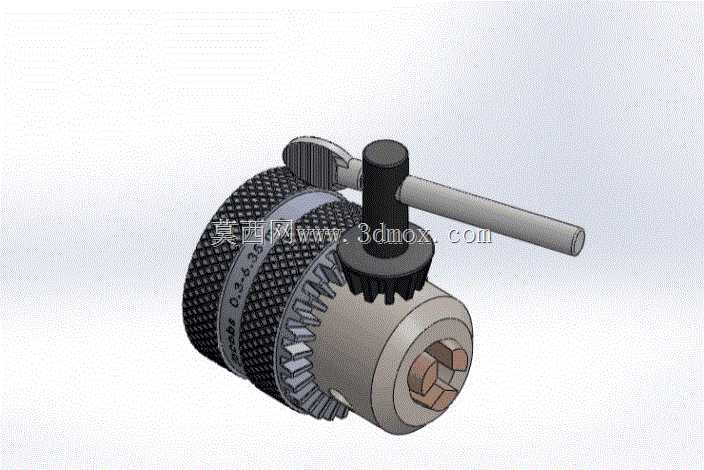

带键扳手式手动钻夹头装配结构

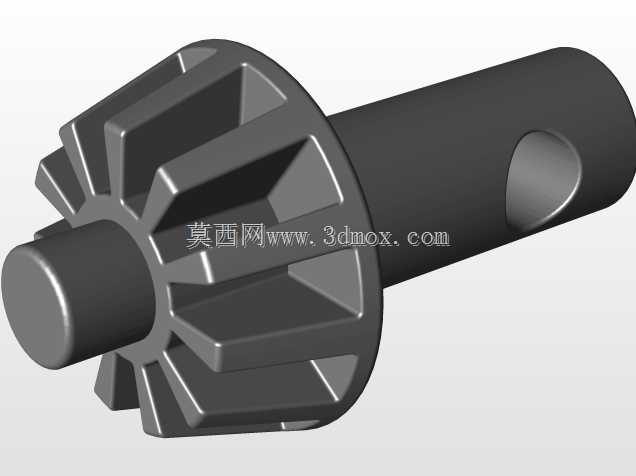

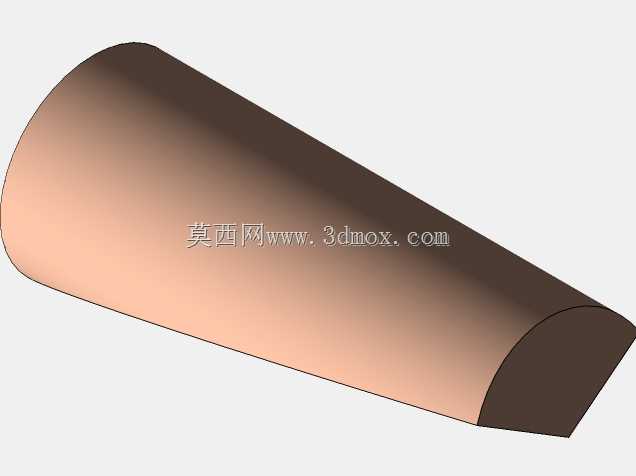

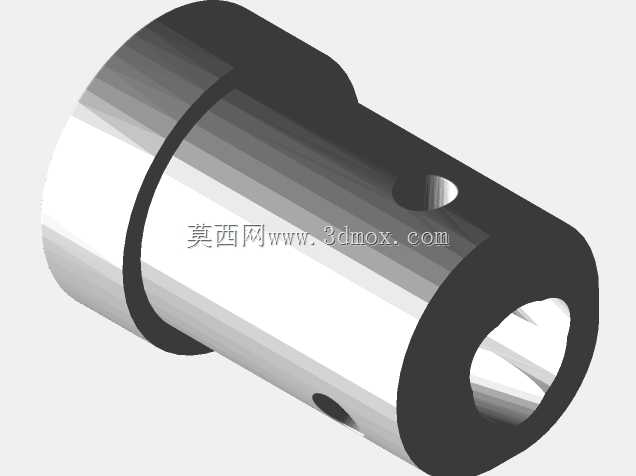

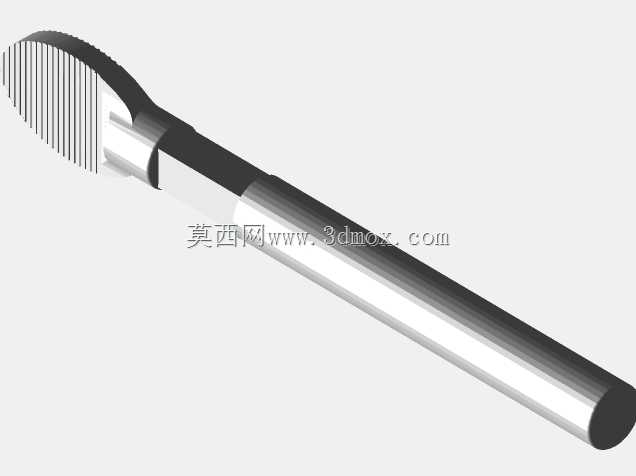

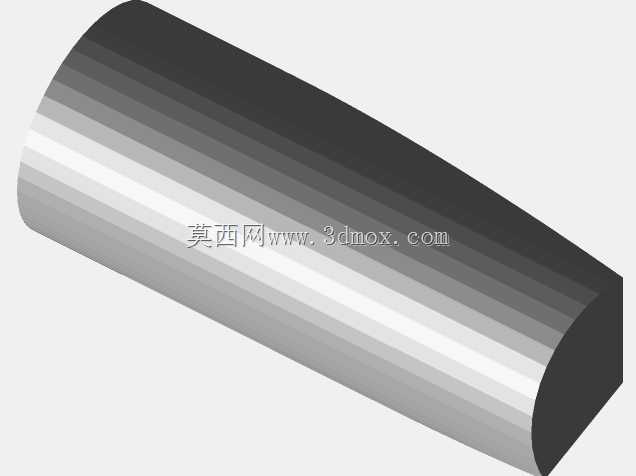

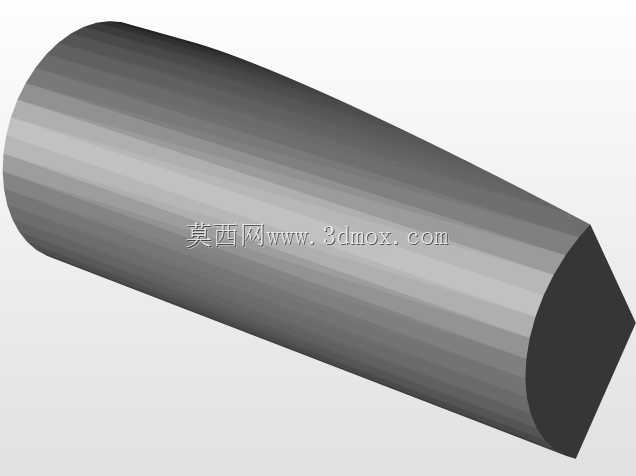

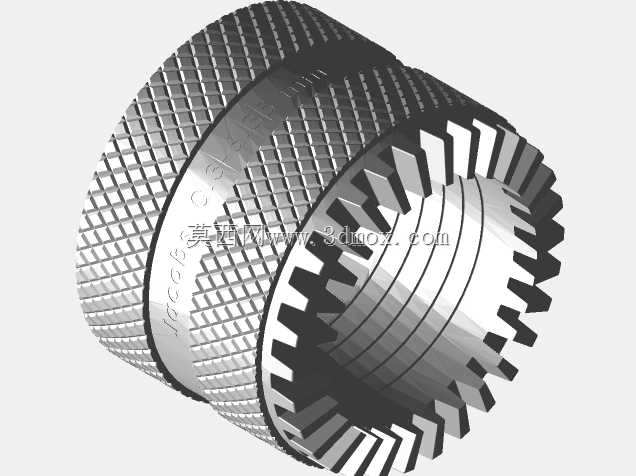

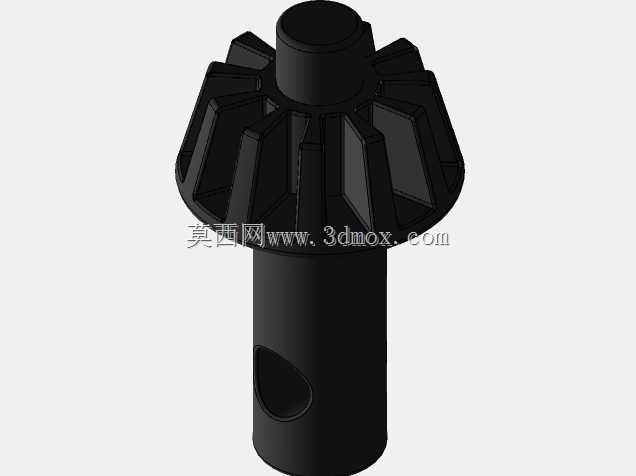

这款带键扳手式钻夹头是机床钻削加工场景中不可或缺的刀具夹持部件，广泛适配台式钻床、手持电钻、铣床等多类加工设备，核心作用是实现直柄钻头、铰刀、丝锥等切削刀具的可靠装夹，保障加工过程中刀具与设备主轴的同轴度，避免刀具在高速旋转、承受轴向进给力时出现打滑、偏摆甚至飞出的安全隐患，是钻削工序稳定开展的基础功能部件。从功能特性来看，该钻夹头采用三爪同步定心结构，通过配套的带齿扳手驱动夹头外圈的齿圈转动，带动内部的螺旋升降机构推动三个夹爪同步径向收拢或张开，可适配一定直径范围内的直柄刀具，夹持力均匀稳定，装夹操作便捷，相比手紧式钻夹头能提供更大的夹持扭矩，应对大进给量的重切削钻削工况也能保持足够的锁紧力，不会出现刀具松脱的问题。在设计思路上，这款装配结构完整还原了钻夹头的全部组成部件，包括带滚花纹理的夹头本体、三瓣式夹爪、带定位顶杆的锁紧扳手、内部传动齿圈、w形定位键等零件，各部件的配合公差经过合理设定，既保证扳手转动驱动夹爪动作的顺畅性，又预留了足够的锁紧行程，让夹爪在收拢到最小夹持直径时仍能保持足够的锁紧力；夹头外圈的滚花纹理设计兼顾了手动微调时的摩擦力需求，即便手上沾有切削液也能顺利转动夹头进行初步预紧。从安装边界来看，该钻夹头尾部采用标准锥面连接结构，可直接适配对应锥度的设备主轴或钻接杆，整体外形紧凑，最大外径适配常规钻床的主轴安装空间，扳手的操作半径经过优化，不会在转动锁紧时与设备主轴护罩、工件夹具发生干涉，夹头前端的夹持端面平整，在装夹短柄刀具时也能保证刀具的伸出长度可控，满足不同深度孔加工的装夹需求。整套装配结构完整呈现了各零件的装配关系，可直接用于钻夹头的结构认知、维修拆装参考以及同类夹持部件的设计优化参照，清晰展现了手动键式钻夹头的内部传动逻辑与受力传递路径。
