高精度E3车用火花塞结构设计

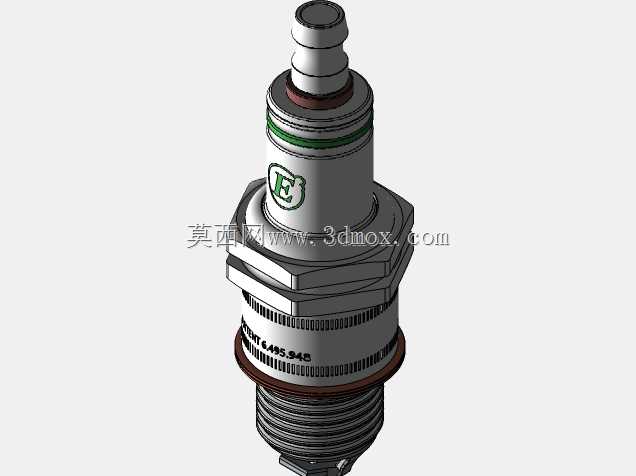

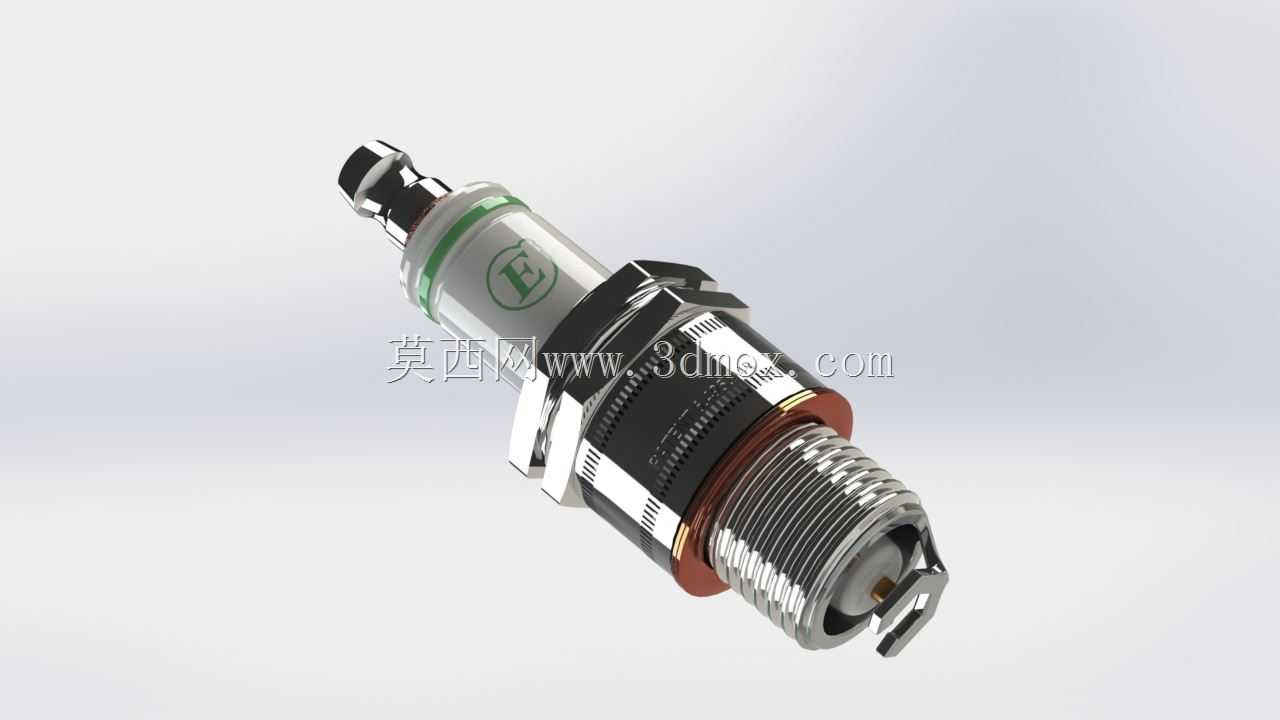

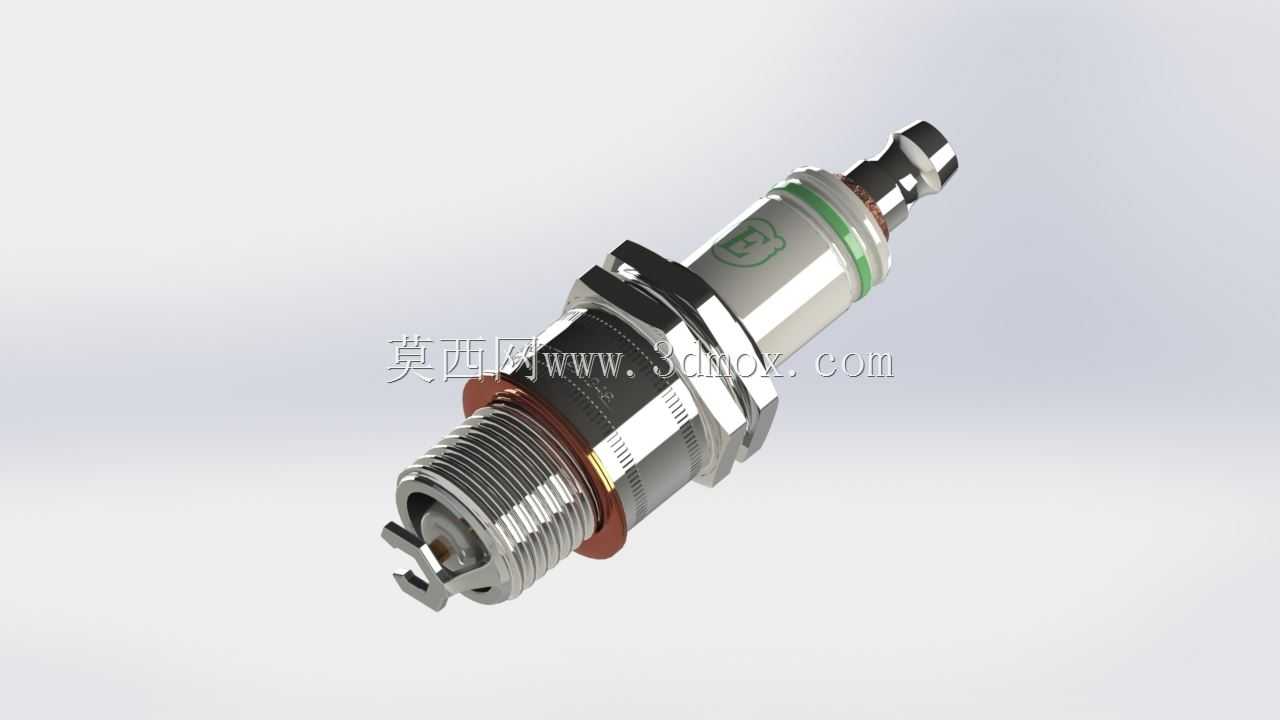

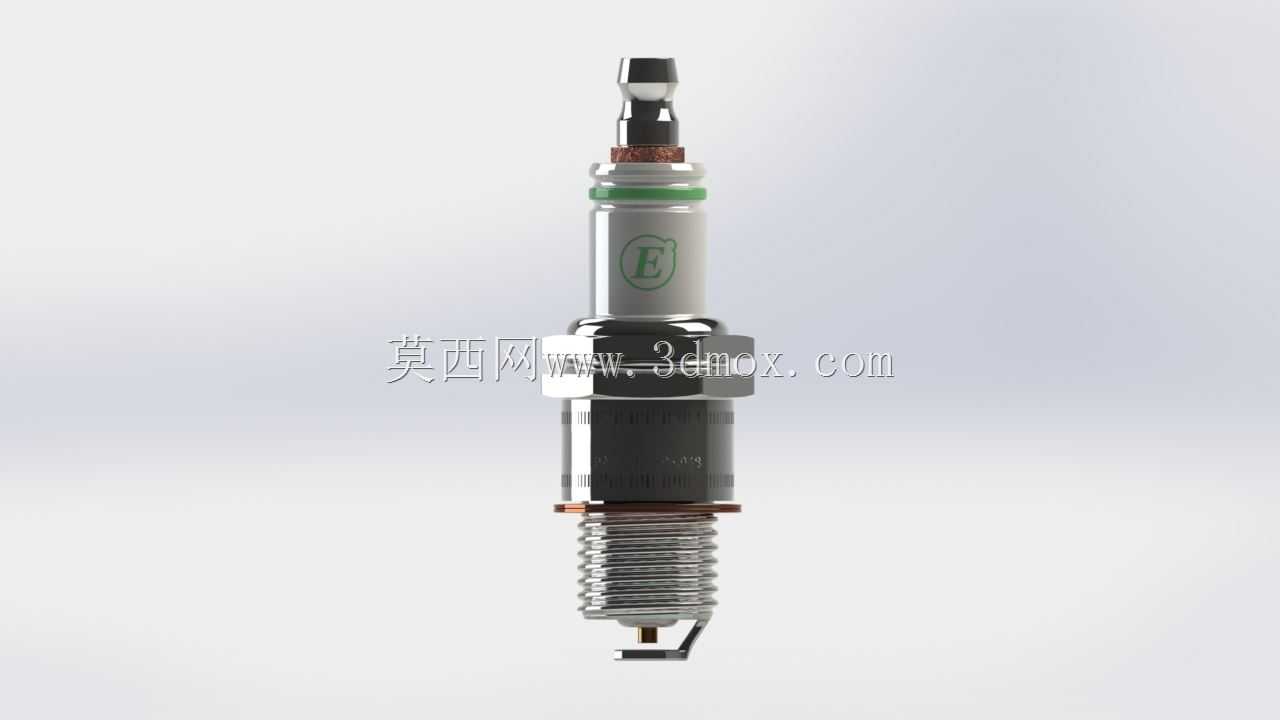

这款火花塞是内燃机点火系统的核心执行部件，主要适配小排量乘用车、通用小型动力机械的汽油发动机，在发动机运转过程中承担着将高压电引入燃烧室、击穿电极间隙产生电火花以点燃气缸内可燃混合气的关键作用，其工作性能直接决定发动机的点火效率、燃烧充分度与运转平顺性，日常广泛应用于家用轿车、小型发电机组、园林动力机具等搭载点燃式内燃机的设备场景中。从功能特性来看，这款火花塞采用多侧电极的E3结构设计，相比传统单侧电极火花塞，能够有效提升点火核的覆盖范围，加快混合气火焰传播速度，减少失火率，同时电极部位采用耐高温耐烧蚀的合金材质，可承受燃烧室内部瞬时近两千摄氏度的高温、数十个大气压的冲击载荷，以及反复点火带来的电蚀损耗，中部的陶瓷绝缘件采用高铝瓷材质，具备优异的绝缘性能与导热能力，既可以保证数万伏高压电不会出现爬电漏电问题，也能及时将电极部位的多余热量传导至缸盖，避免出现炽热点火导致的发动机早燃、爆震问题。在设计思路上，这款模型完整还原了火花塞的全结构细节：顶部的接线螺母用于连接高压点火线，将点火线圈产生的高压电导入内部；金属壳体采用滚花与六角结构设计，既方便安装时施加扭矩，也能保证与气缸盖安装孔的紧密贴合，实现可靠接地与密封；密封垫圈采用铜质包覆结构，安装后可填充壳体与缸盖之间的间隙，防止燃烧室高压气体泄漏；内部的导电玻璃密封体既实现了中心电极与接线端的导电连接，也完成了陶瓷体与壳体之间的气密封装，杜绝燃烧气体窜出的风险。从安装边界与尺寸来看，这款火花塞采用通用的M14×1.25螺纹规格，螺纹旋合长度为19mm，适配绝大多数主流小排量汽油机的缸盖安装孔尺寸，六角对边尺寸为16mm，匹配常规火花塞套筒的拆装要求，整体总长控制在70mm左右，安装后不会与燃烧室内部的气门、活塞运动轨迹产生干涉，电极伸出长度经过精准校核，能够保证点火位置处于燃烧室的最优区域，让混合气燃烧效率达到最佳状态，同时壳体上的密封圈安装槽、陶瓷体的防污伞棱等细节都完全按照实际量产产品的尺寸参数建模还原，可直接用于点火系统结构教学、发动机装配模拟、零部件展示等场景。
