户外射击训练用粘土靶抛射装置结构设计

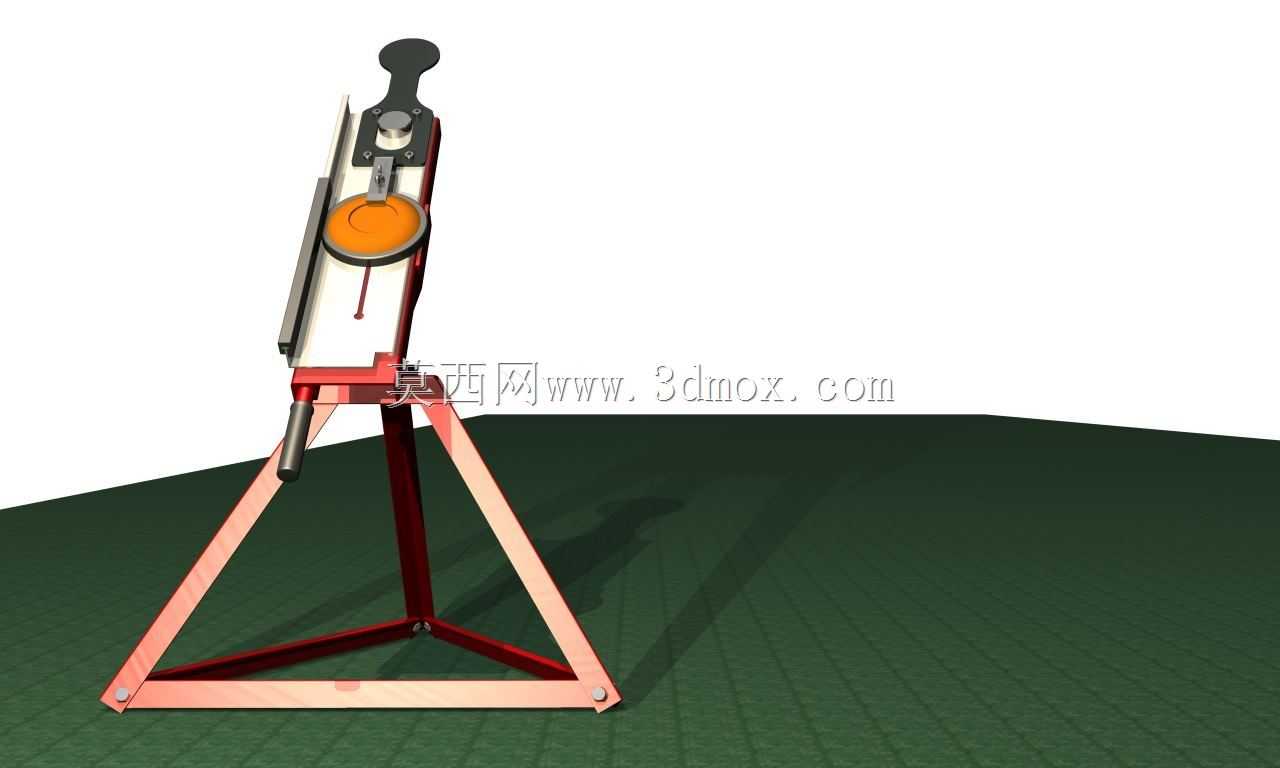

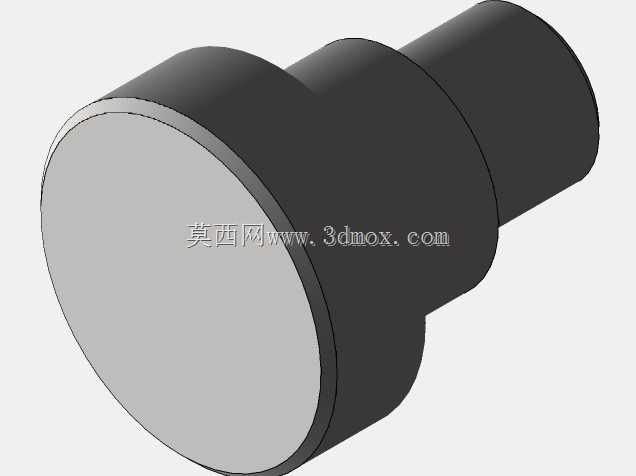

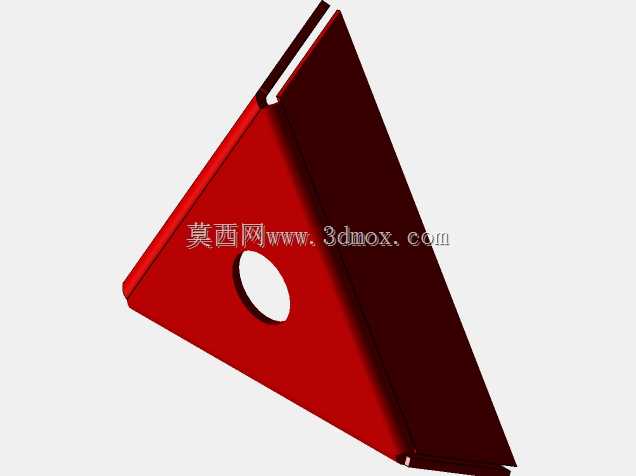

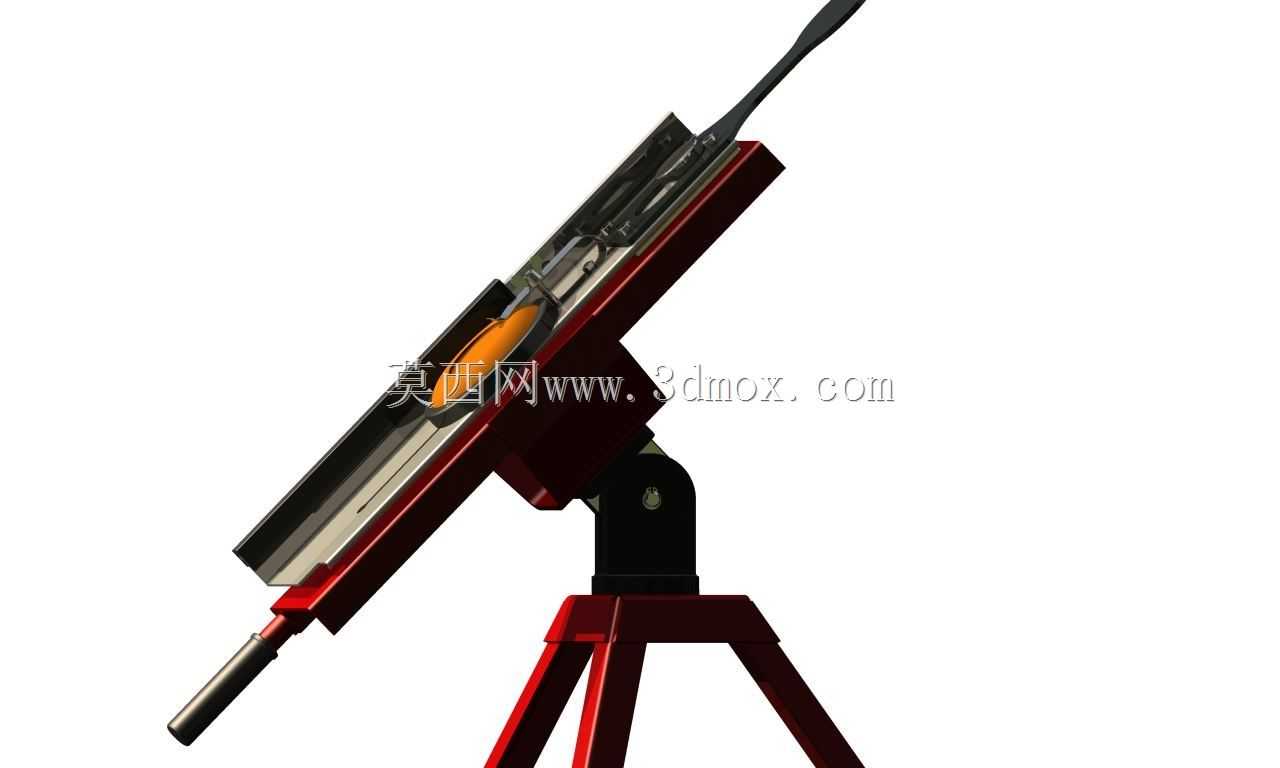

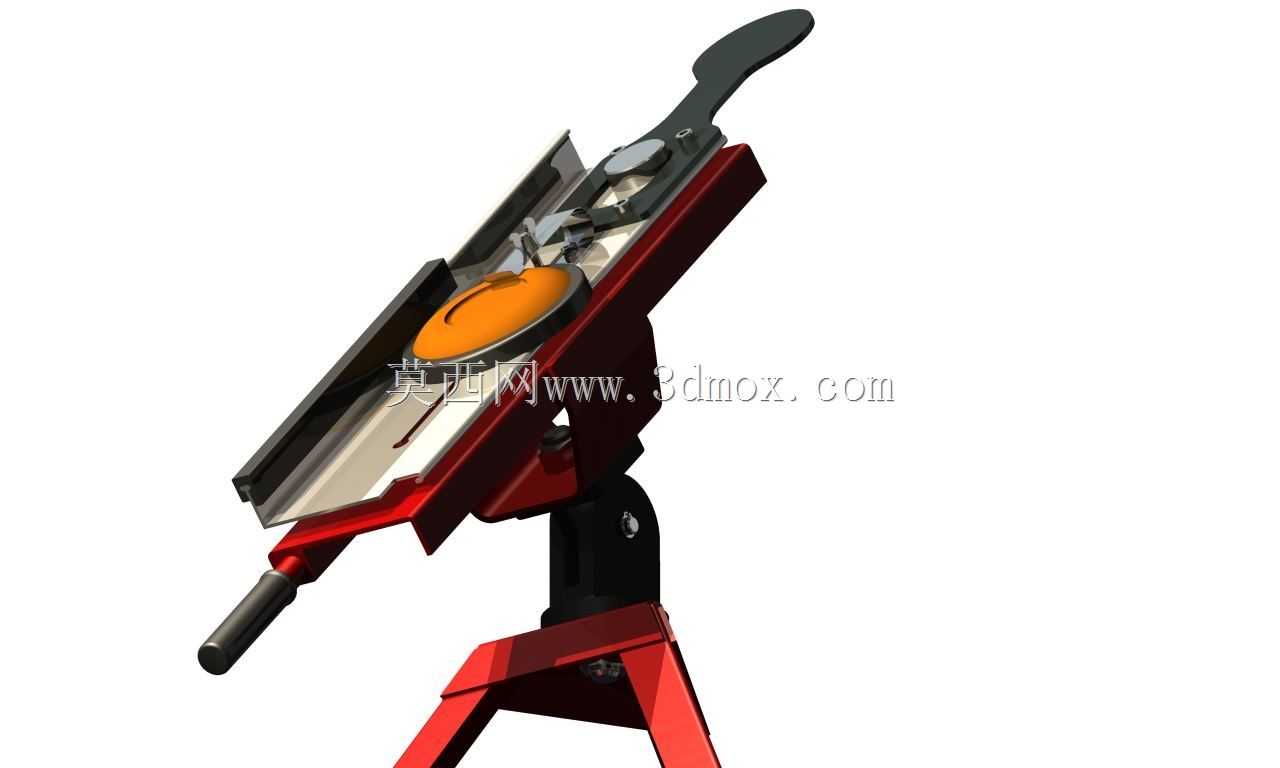

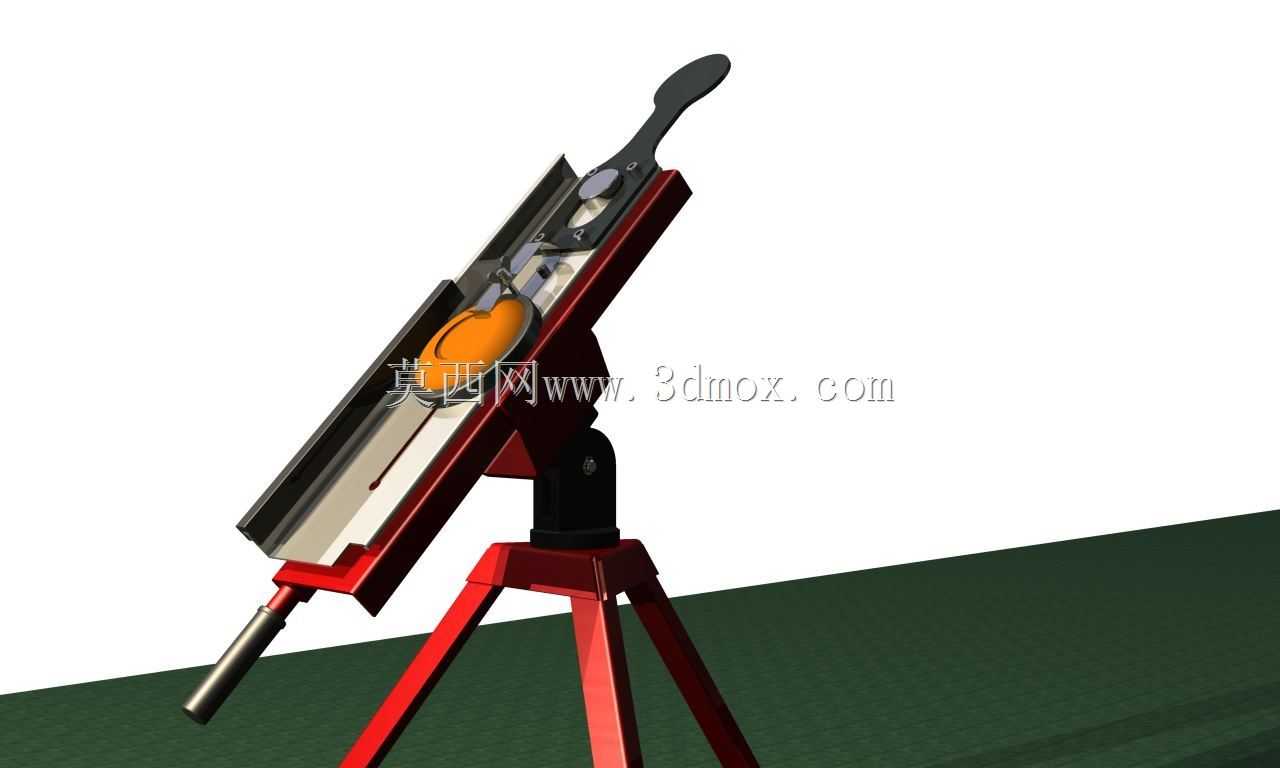

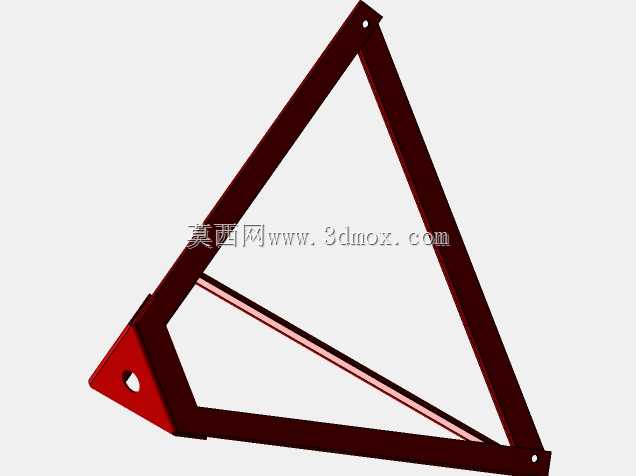

这款粘土靶抛射装置主要面向民用射击运动训练、户外竞技打靶场景使用，核心用途是按照设定的轨迹与初速度将圆形粘土靶抛射至空中，为射击练习者提供动态飞行的标靶，替代传统人工抛靶的方式，保障抛靶轨迹一致性与人员操作安全，适配飞碟射击练习、休闲射击娱乐等多种户外场景的使用需求。装置整体采用三脚架支撑结构，底部三角支腿可根据放置场地的平整度调整张开角度，支腿末端做防滑处理，能够在砂石地、草地、硬化地坪等多种户外场地稳定放置，整体安装边界占用空间不足0.3平方米，无需额外固定基础，展开后整体高度可根据操作需求在0.8米至1.2米区间调整，适配不同身高操作人员的使用习惯。装置核心功能依托旋转臂加速结构实现，抛射臂在初始位置锁定后承载粘土靶，触发后旋转臂沿固定转轴做圆周加速运动，在设定的释放位置脱离限位，将粘土靶沿斜向上的轨迹抛出，可通过调整旋转臂的初始预紧力、释放角度，实现不同抛射高度、抛射距离的调节，覆盖从近距快速靶到远距高空靶的多种训练需求，垂直于粘土靶的施力设计能够保障靶体飞出过程中姿态稳定，不会出现提前翻转、轨迹偏移的问题。设计过程中重点考虑了户外使用的可靠性，整体承力结构采用高强度金属材质，旋转铰接位置做耐磨衬套设计，能够承受高频次抛射带来的往复冲击，操作手柄延伸至装置侧方，操作人员站在装置侧后方即可完成上靶、触发操作，避开粘土靶飞出的轨迹区域，从结构层面规避操作风险。装置的抛射轨道做了限位导向设计，粘土靶放置后在加速过程中不会出现侧滑脱落，触发机构采用杠杆式锁定结构，操作力度适中，无需额外气源、电源接入，纯机械结构即可完成全部抛射动作，适配野外无供电的使用场景，后续可通过加装弹簧储能组件进一步提升抛射初速度，拓展适配专业竞技训练的使用需求。
