小型台式手动钻床精密结构设计

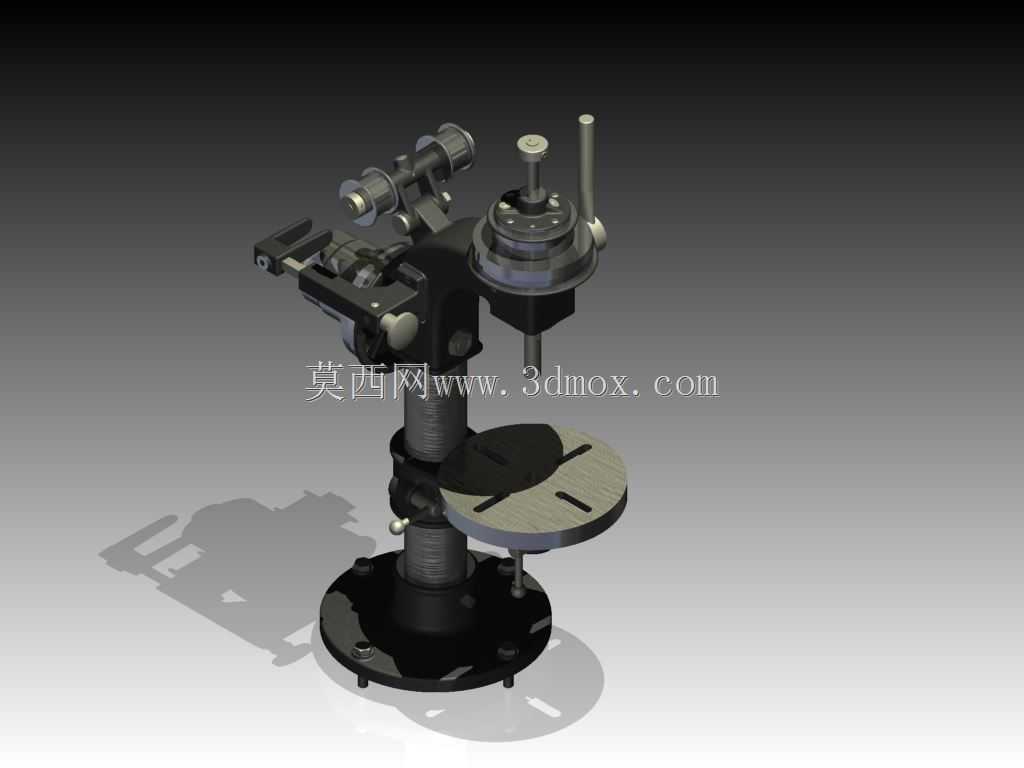

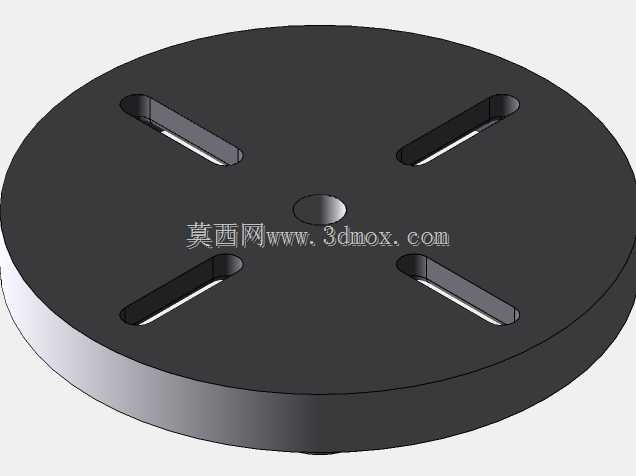

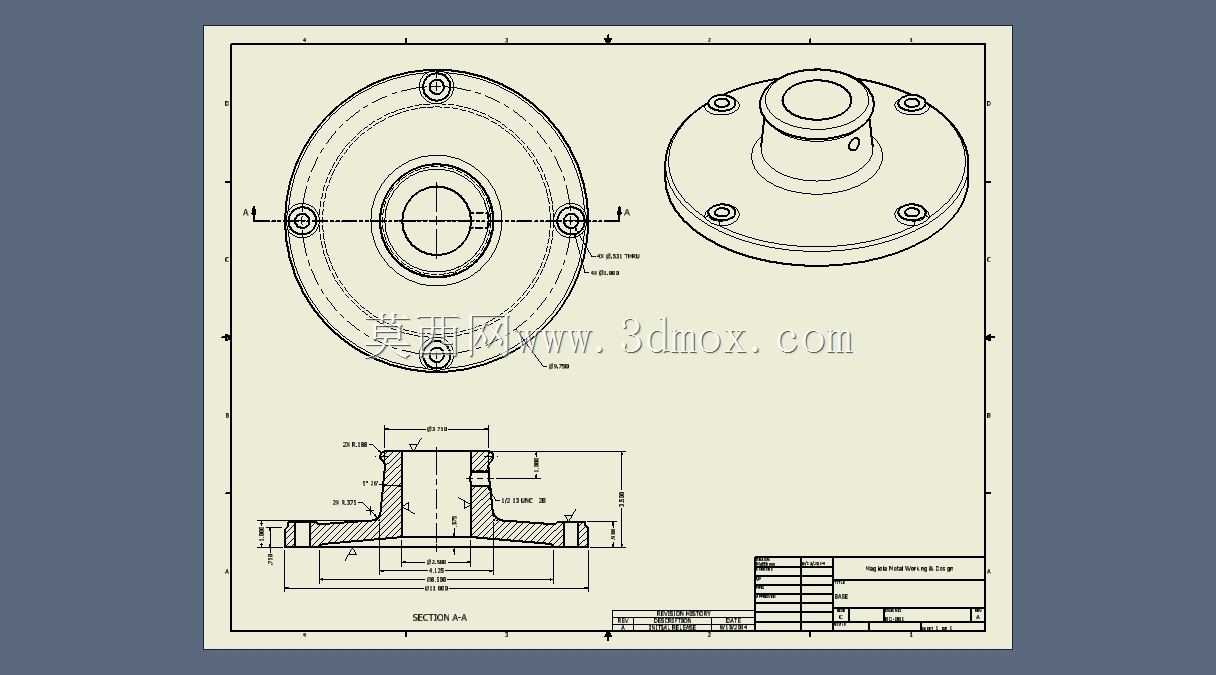

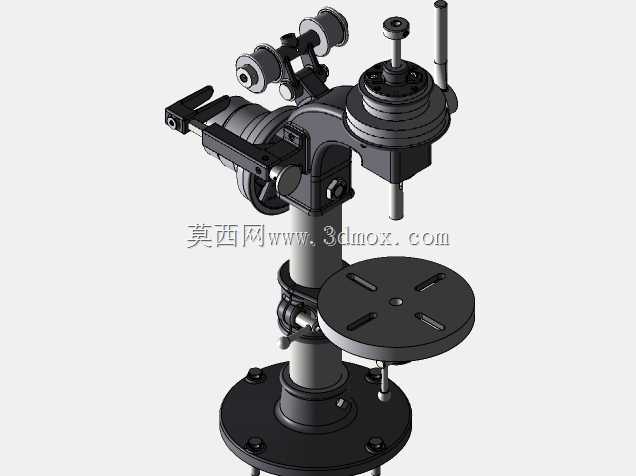

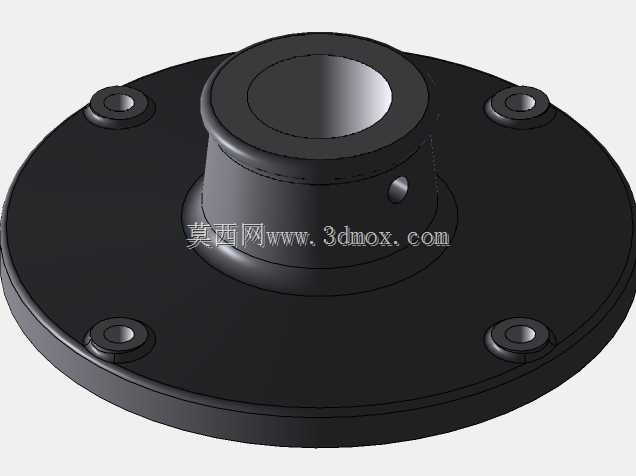

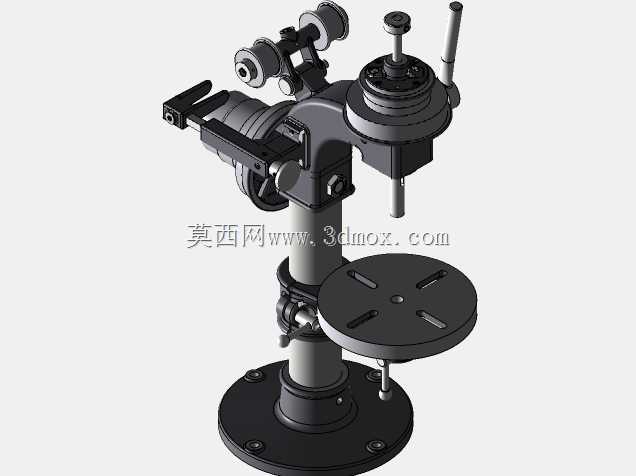

这款台式钻床主要面向小型机加工工坊、维修车间、教学实训场景以及个人DIY加工作业使用，可完成对金属薄板、小型型材、塑料件、木质工件的钻孔、扩孔、铰孔等常规加工作业，尤其适合小尺寸零件的精密钻孔工序，能够在小作业空间内替代大型立式钻床完成多数轻负载加工任务，适配多规格钻夹头装夹不同直径的钻头，满足从0.5mm到13mm直径范围内的常规钻孔需求。设备采用立柱式悬臂布局，圆形铸铁底座提供稳定的支撑基础，底座上预留的T型槽可用于安装平口钳、简易工装或者直接装夹异形工件，保证加工过程中工件不会发生位移偏移；可升降的工作台能够根据工件高度灵活调整位置，配合主轴的进给行程适配不同高度的工件加工，工作台表面的刻度槽可辅助工件快速定位，提升批量小件加工的对位效率。设备的机头部分集成了主轴传动机构、进给操作手柄、深度限位装置，手动进给手柄操作力矩适中，操作人员可通过手感精准控制进给速度，避免钻头崩损或者工件钻穿时的进给过量问题；深度限位结构可预设钻孔深度，在盲孔加工场景下无需反复测量即可保证批量工件的孔深一致性，有效降低操作难度。传动结构采用齿轮变速设计，通过不同齿数的齿轮啮合实现多档转速输出，可根据加工材质的不同匹配对应的主轴转速，加工软质金属或非金属材料时使用高转速获得更光滑的孔壁质量，加工硬质钢材时使用低转速保证钻头切削寿命，所有传动齿轮均做了啮合约束设计，运转过程中传动平稳无卡滞，齿轮参数匹配合理，动力传递效率高。整体结构紧凑，总高度适配常规工作台面安装，无需额外做地基固定，放置在稳固的工作台面上即可投入使用，安装边界占用空间小，适合空间有限的作业场景；机头部分的设计兼顾了结构合理性与绘图练习属性，曲线轮廓过渡流畅，各操作部件的位置符合人体工程学设计，长时间操作不易产生疲劳，各调节部件的锁紧结构可靠，调整完成后不会在加工过程中出现松动移位，能够持续保证加工精度。
