4kW风冷数控加工主轴结构设计

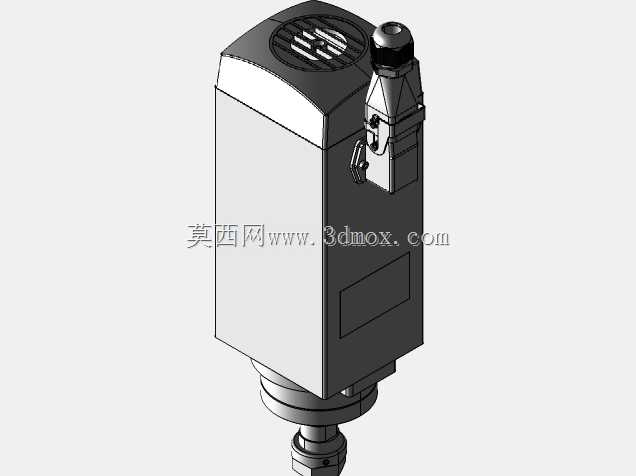

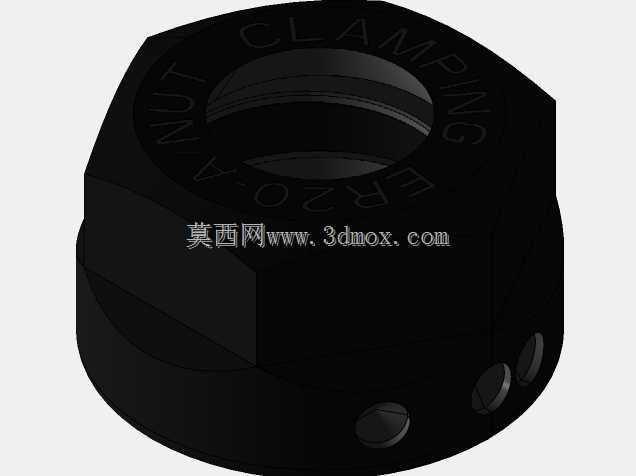

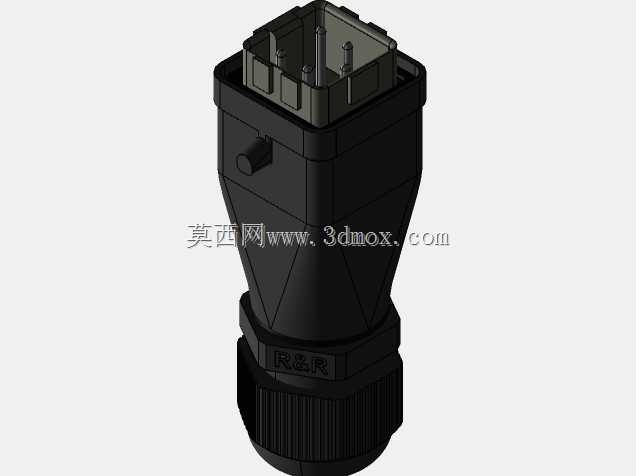

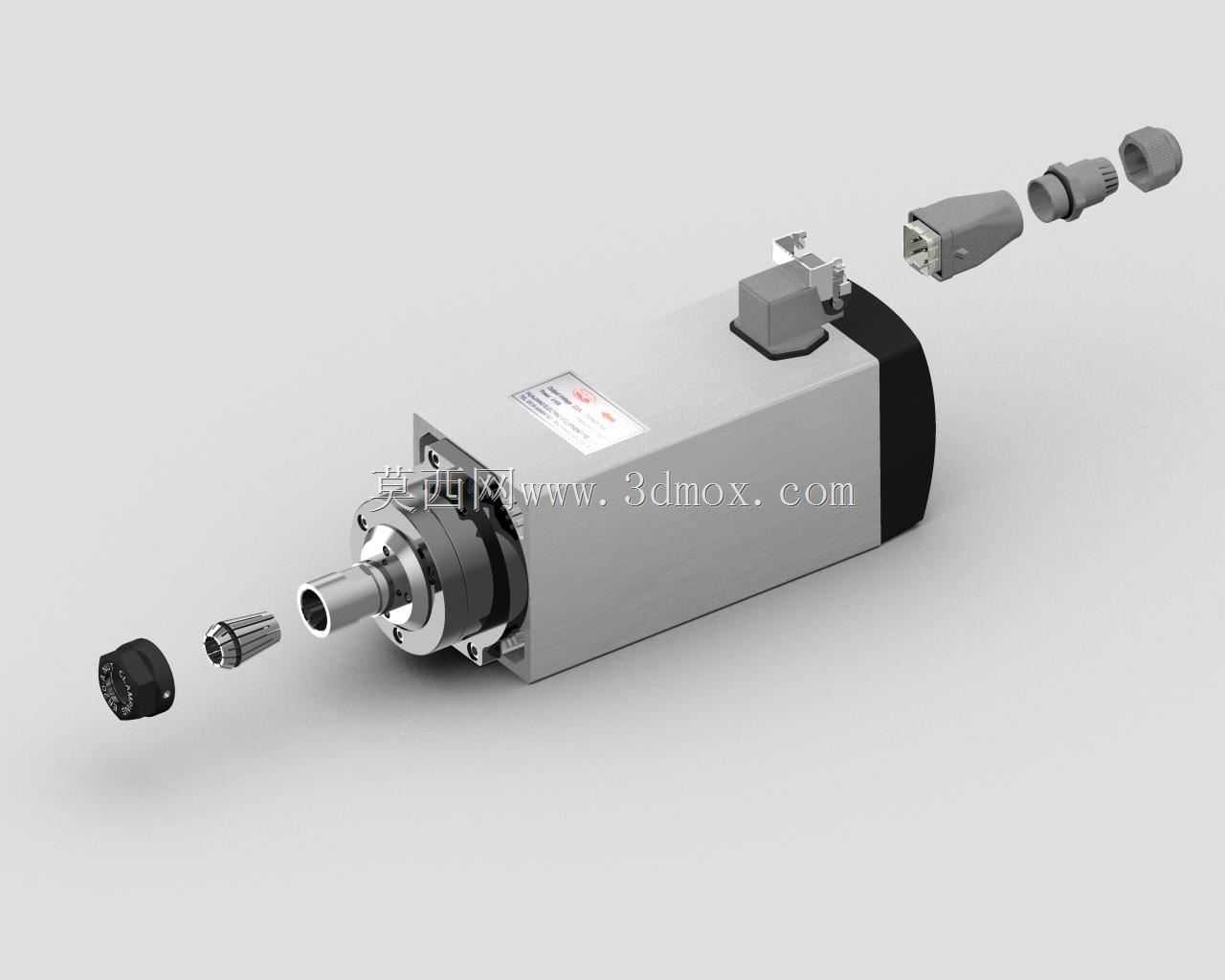

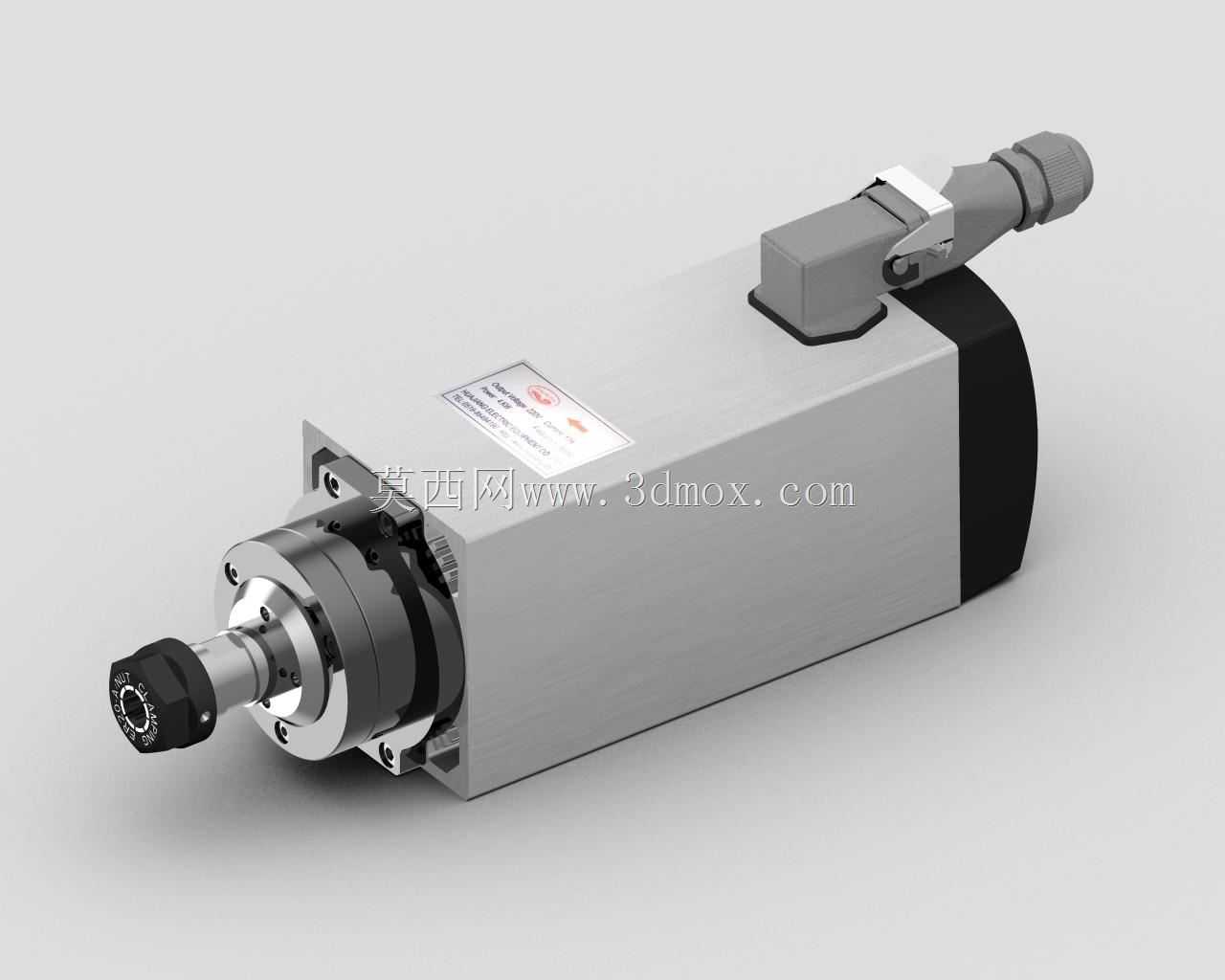

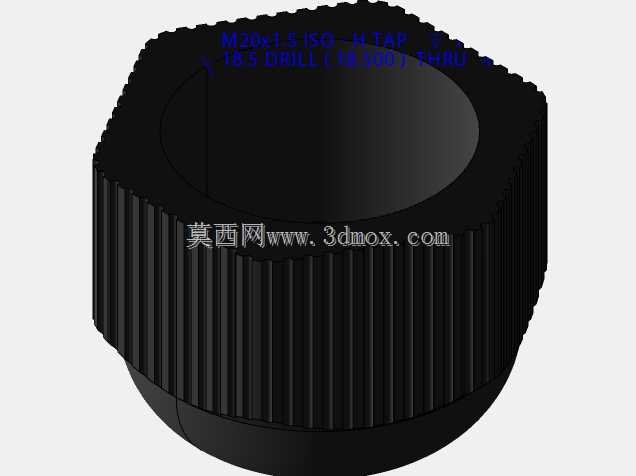

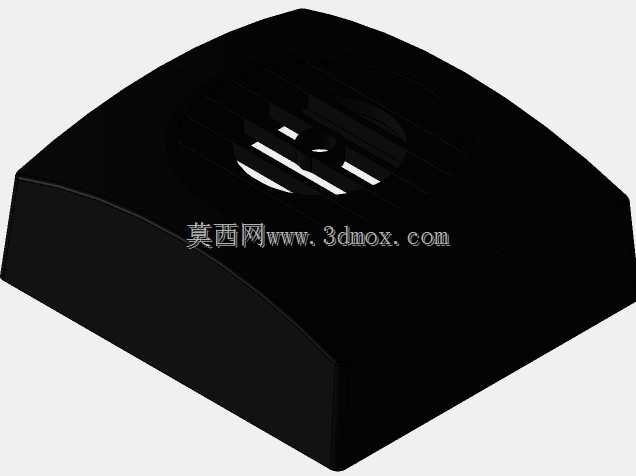

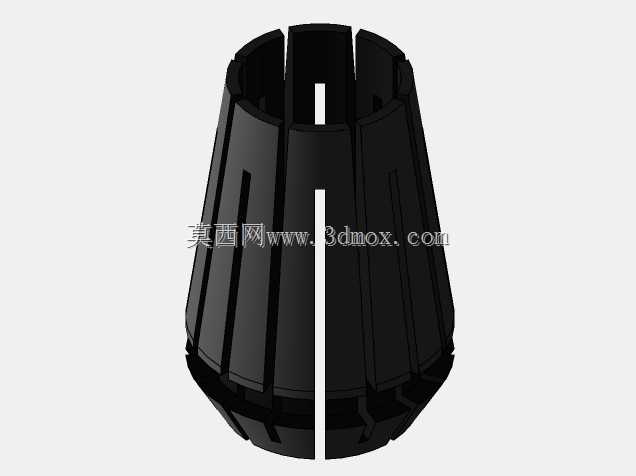

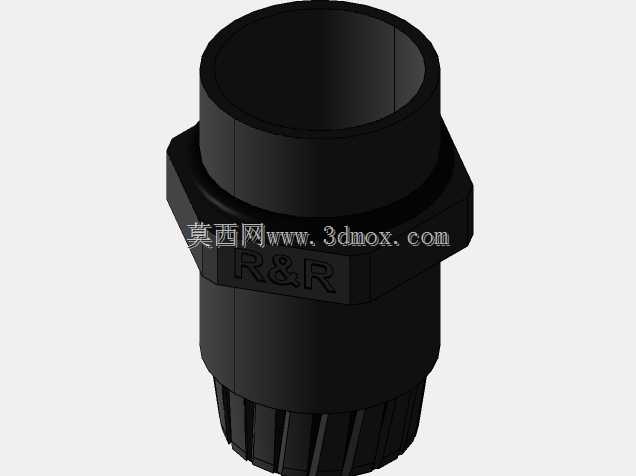

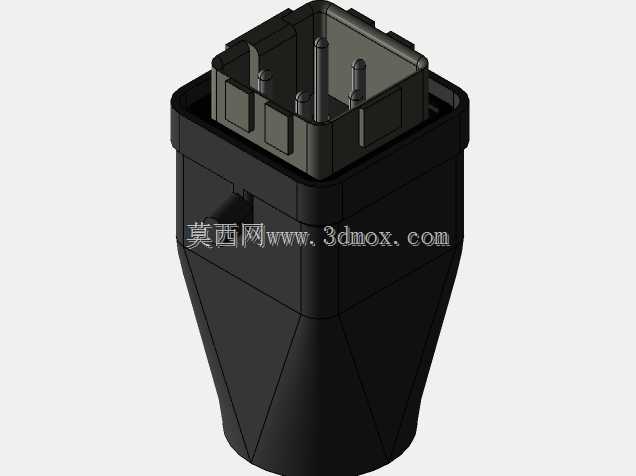

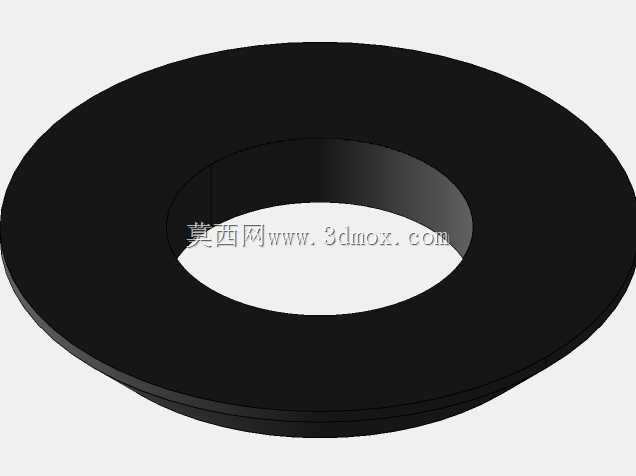

这款4kW风冷主轴是数控加工场景中核心的动力输出部件，主要适配中小型数控雕刻机、木工开料机、广告板材切割机等设备，在非金属板材切割、软金属铣削、木工浮雕加工等工况中承担核心切削动力输出的作用，能够在持续作业场景下为刀具提供稳定的高转速扭矩支撑，保障加工过程的切削精度与表面加工质量。从实际用途来看，该主轴通过前端的ER型夹头结构装夹不同规格的铣刀、雕刻刀、钻头等加工刀具，将电机输出的旋转动力直接传递至刀具端，相比传统皮带传动主轴，直连式的结构设计大幅降低了传动过程中的动力损耗，同时减少了传动环节带来的振动误差，更适合高精度的连续加工作业。在功能特性上，这款主轴采用风冷散热结构，机身侧面集成了散热鳍片结构，依靠内置的散热风道配合尾部的风冷组件实现持续散热，无需外接水冷循环管路，既简化了设备的配套安装流程，也避免了水冷管路漏液引发的设备故障风险，更适合粉尘较多的木工、广告加工车间场景；主轴前端配置了多重密封结构，能够阻挡加工过程中产生的粉尘、切削碎屑进入主轴内部轴承腔，有效延长内部精密轴承的使用寿命，降低日常维护的频次。从设计思路来看，这款主轴采用方形一体化机身设计，电机定子、转子与主轴芯轴集成在同一壳体内，大幅压缩了整体结构体积，同时方形的机身外壳更便于配套安装夹块进行固定，安装时无需额外定制异形抱座，通用标准的安装夹块即可完成固定；接线端采用侧置快插式航空接头，接线时无需拆解主轴壳体，直接对接配套插头即可完成动力接线，同时接头处的密封结构能够阻挡粉尘进入接线腔，避免接线端接触不良的问题。在外形尺寸与安装边界上，这款主轴的方形机身截面适配常规的80mm直径主轴抱座安装尺寸，机身长度控制在紧凑范围内，安装时伸出设备安装板的长度预留了足够的刀具装夹空间，同时不会因为机身过长导致Z轴行程被过度占用；主轴输出端的轴伸长度经过精准核算，装夹标准长度刀具时，刀具的悬伸量处于合理区间，能够避免高转速加工时出现刀具振颤的问题，尾部的风冷组件与接线接头均未超出机身截面范围，安装时不会与设备的Z轴滑台、防尘罩等周边结构产生干涉，能够直接适配多数同功率规格风冷主轴的安装位，替换老旧主轴时无需改动设备原有安装结构，大幅降低了设备升级改造的适配成本。
