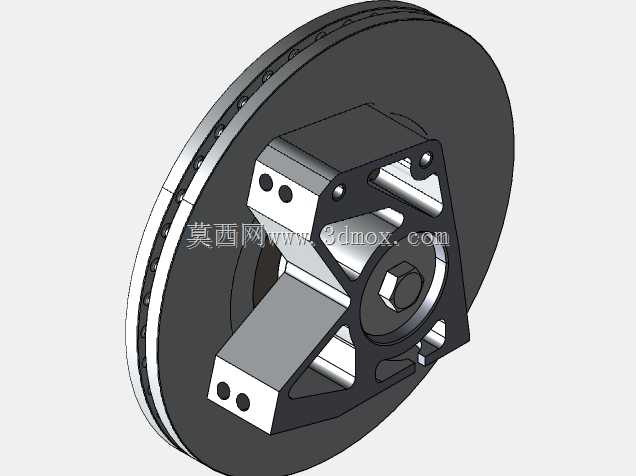

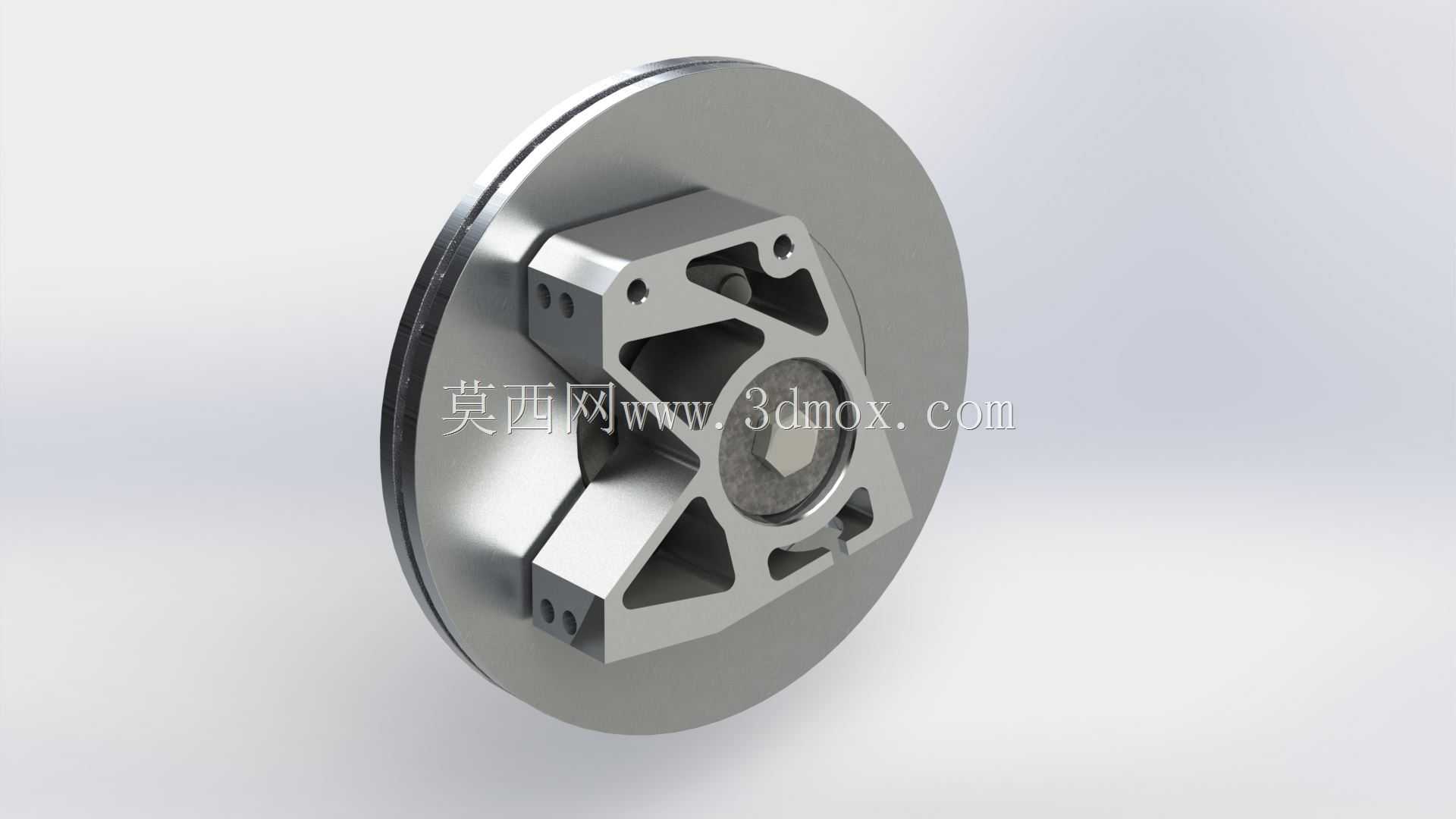

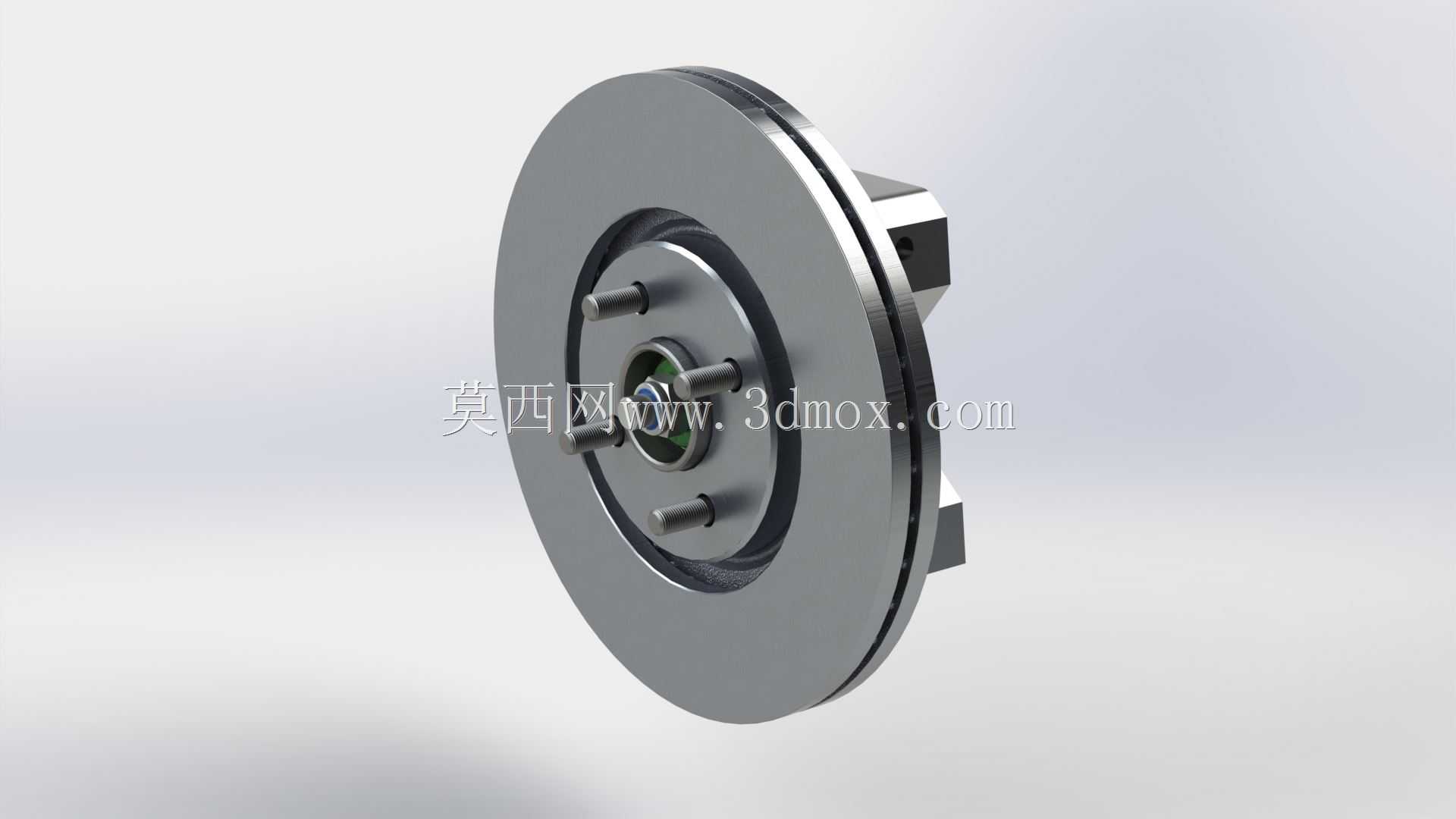

莲花Elise S1前轮轮毂带轮盘总成结构

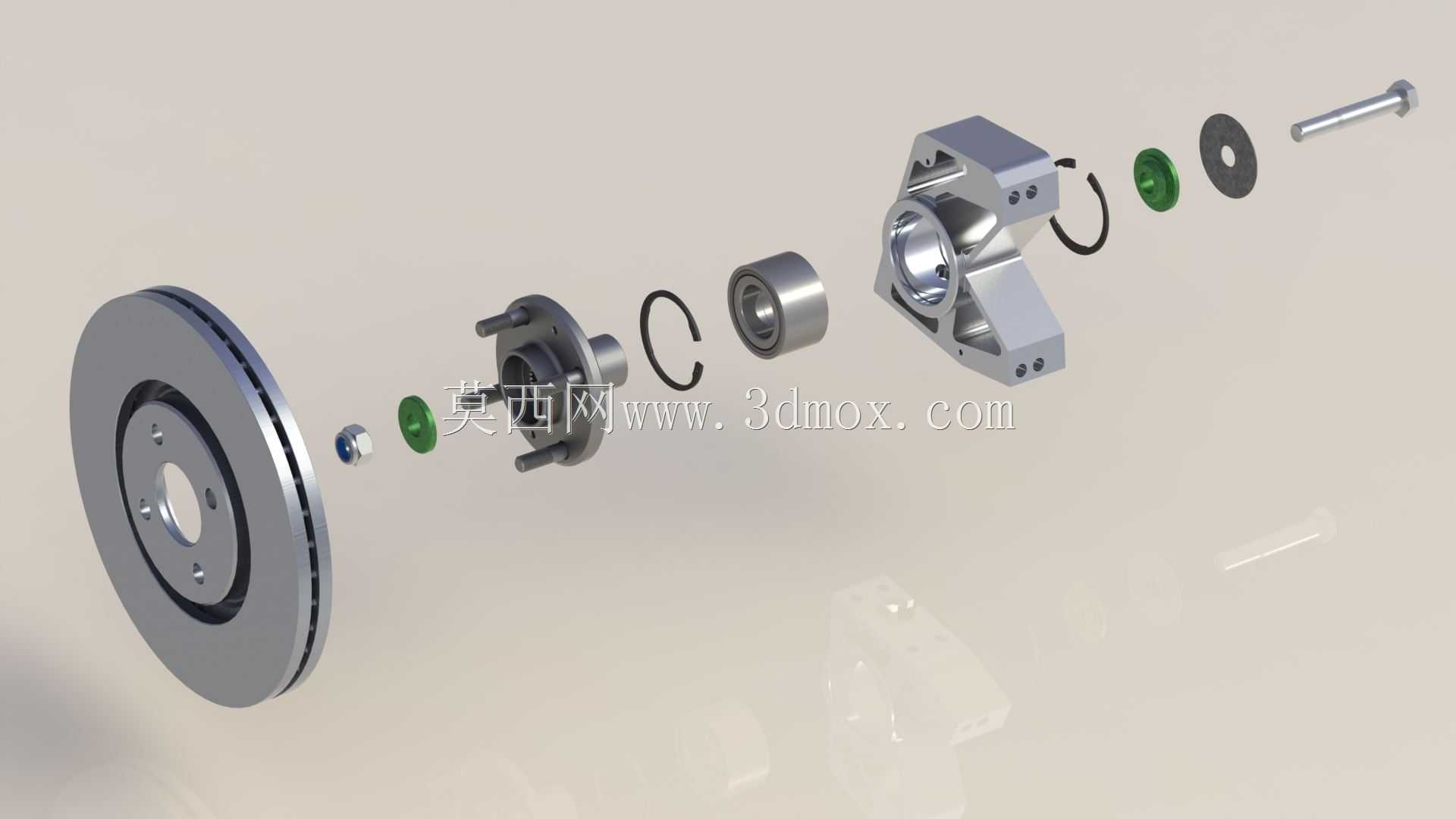

该轮边总成主要应用于轻量化运动跑车的前轴行走系统，承担前轮承载、旋转传动、制动减速以及转向连接的核心功能，是行走系统中连接悬架、转向节、制动系统与车轮的关键集成部件。在整车运行过程中，该总成需要同时传递车身垂向载荷、行驶过程中的纵向驱动力与制动力、转向时的横向侧向力，还要承受过减速带、颠簸路面带来的瞬时冲击载荷，因此结构设计上兼顾了轻量化与结构强度的平衡，适配小排量轻量化跑车对簧下质量的严苛控制要求。从功能特性来看，总成集成了轮毂轴承单元、制动盘、连接轮盘、密封卡环、固定螺栓等多个子部件，各部件之间通过精密的轴孔配合实现同轴度约束，轴承选用双列密封角接触结构，可同时承受径向与轴向复合载荷，无需额外调整预紧间隙即可满足高速行驶的旋转精度要求；制动盘采用通风盘式结构，盘面设置均匀分布的散热风道，在连续制动工况下可快速导出摩擦产生的热量，避免热衰减导致制动效能下降；连接轮盘作为核心承载基体，设置有多个标准化安装孔位，分别对应转向节固定点、制动盘定位点、车轮螺栓固定点，各孔位的位置度公差严格控制在0.02mm以内，保证装配后车轮的端面跳动量符合行驶要求，避免高速行驶时出现方向盘抖动的问题。设计思路上围绕轻量化跑车的定位展开，核心承载件最初采用铝合金锻铣成型，在保证结构强度的前提下尽可能削减非承载区域的材料厚度，通过拓扑优化去除应力冗余区域，相比传统钢制轮毂总成减重超过40%，有效降低簧下质量，提升悬架的响应速度与车轮贴地性能；各密封部位采用弹性卡环配合橡胶密封圈的结构，可阻挡路面泥水、灰尘进入轴承滚道，延长轴承的维护周期与使用寿命；紧固件选用高强度法兰面螺栓，自带防松压花结构，无需额外涂胶即可满足剧烈驾驶工况下的防松要求。从安装边界来看，该总成的轴向安装尺寸适配对应车型的前悬架轮边空间，转向节连接端面的定位止口尺寸与原车转向节完全匹配，制动盘的有效摩擦半径适配原车制动卡钳的安装位置，车轮螺栓的分布圆直径、螺栓规格与原车前轮轮圈完全兼容，装配时无需额外修改周边部件即可直接完成安装替换，各旋转部件的动平衡精度控制在G2.5等级以内，装配后无需额外做整体动平衡即可满足高速行驶的平稳性要求。
