福特Duratec发动机冷却液温度传感结构

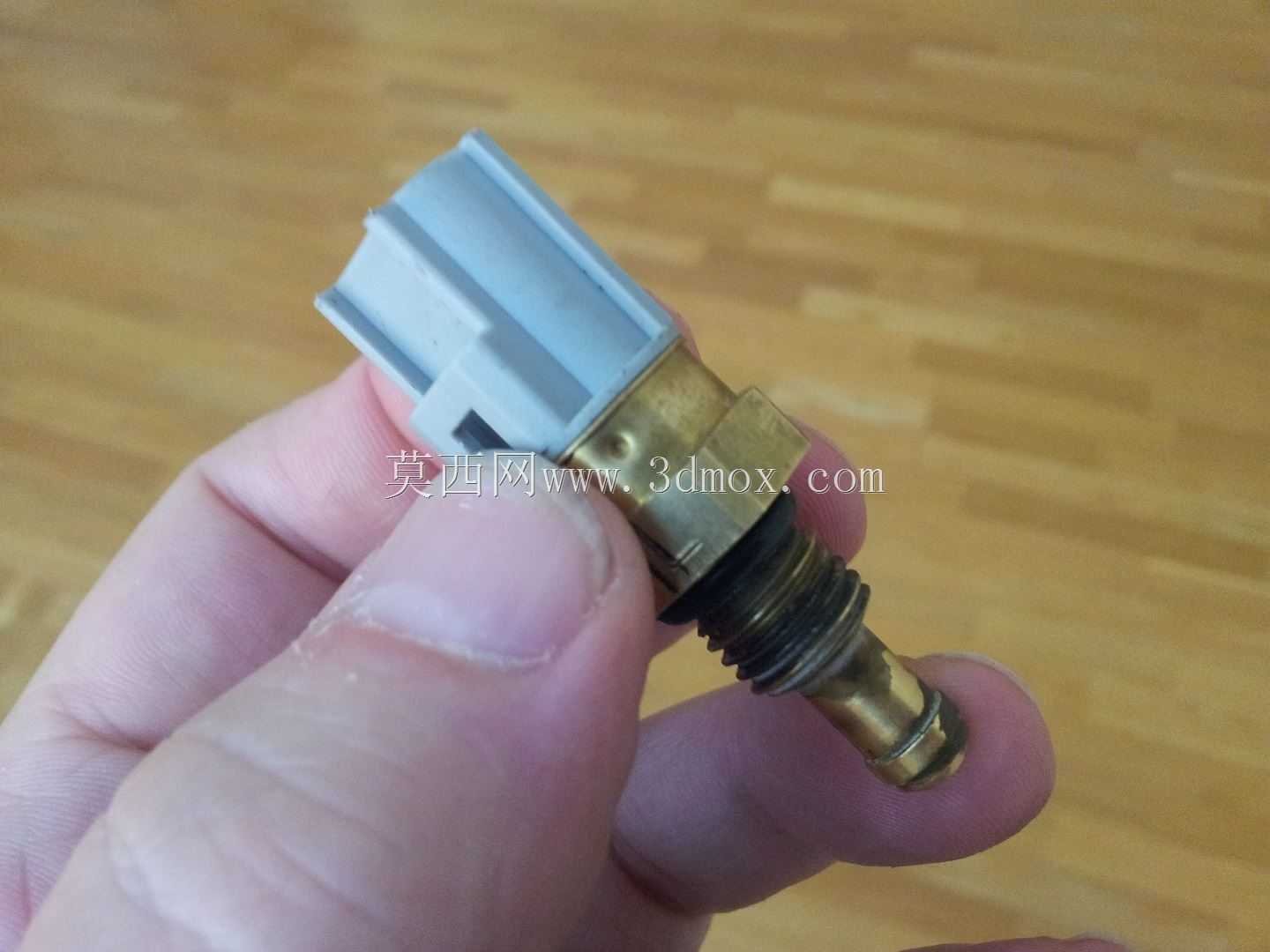

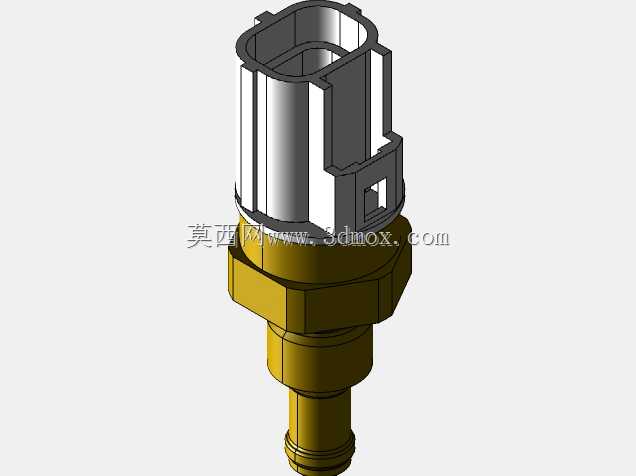

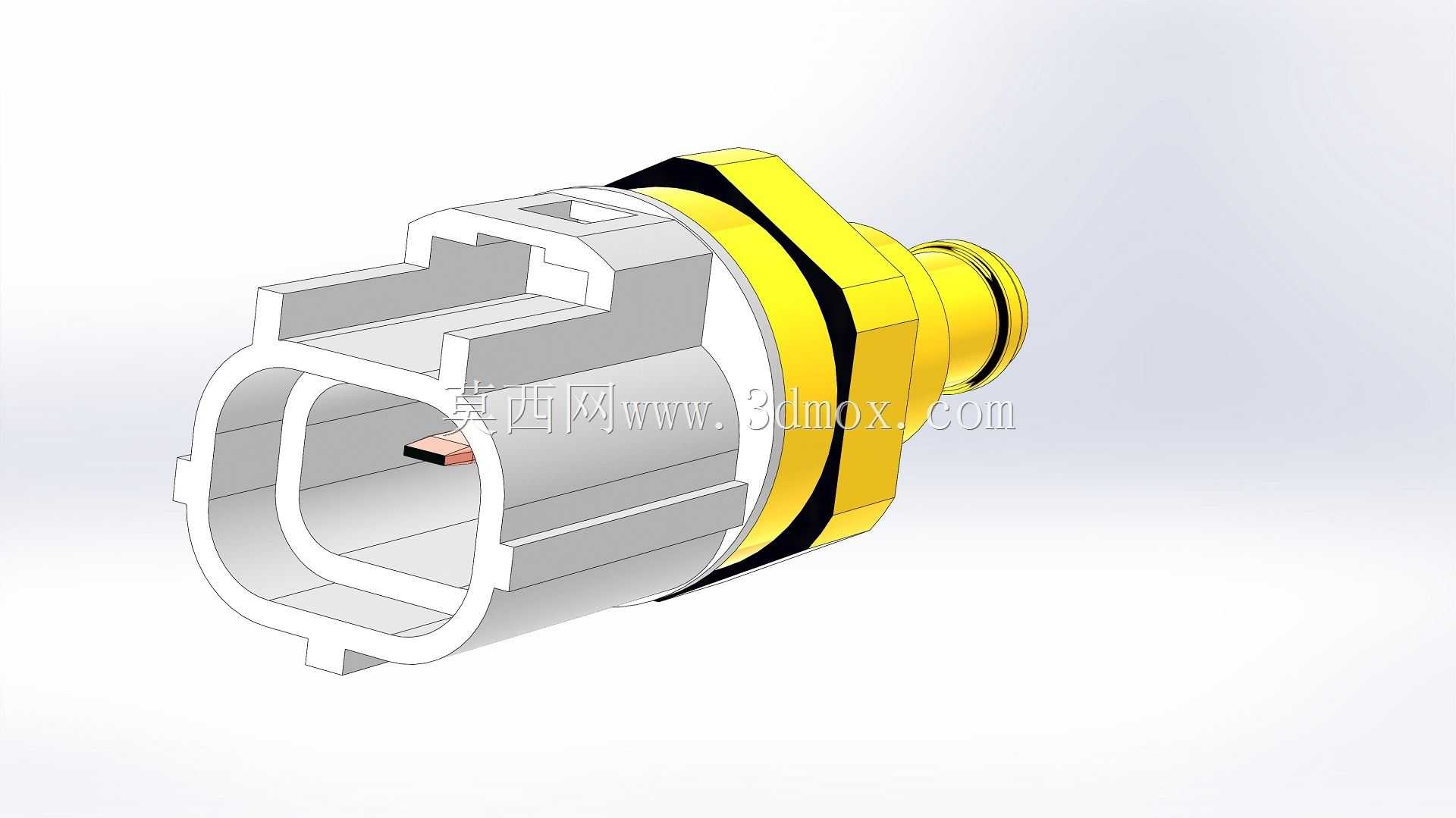

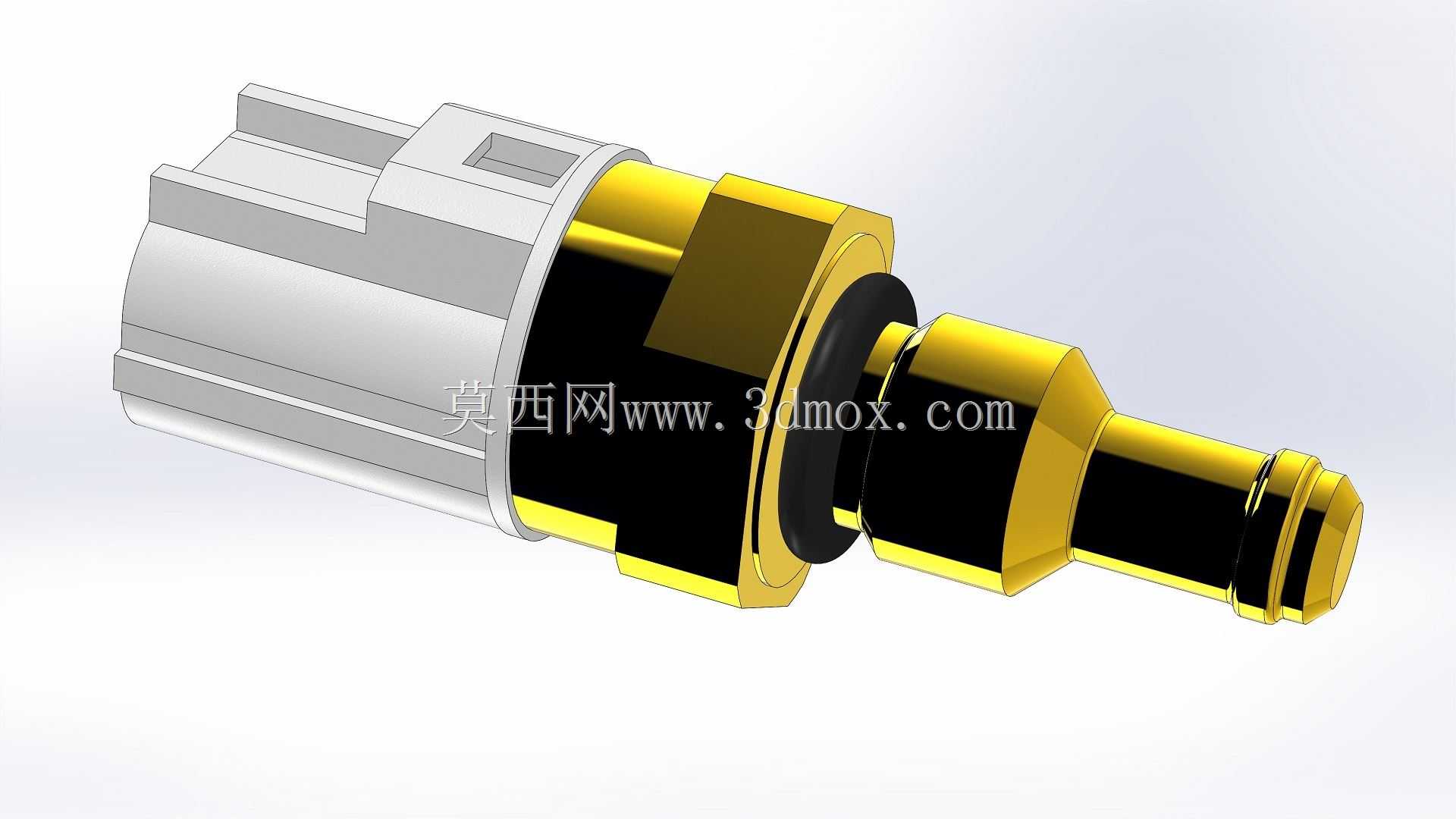

在乘用车辆动力系统的热管理回路中，冷却液温度参数是ECU调整喷油量、点火提前角、散热风扇启停逻辑的核心输入信号，这类传感部件的安装匹配度、结构可靠性直接影响发动机工况控制精度，本次呈现的传感结构适配2.0升排量四缸Duratec机型，是动力系统热管理回路里的关键感知元件。从实际装车场景来看，该部件安装在发动机缸体的冷却液流道接口位置，探测端直接浸入循环冷却液中，实时采集介质温度变化并转化为电信号传递给整车电控单元，冷启动阶段会根据采集的温度数据加浓混合气，热机状态下则会配合散热系统调整循环效率，避免发动机出现过热爆震或者暖机过久增加油耗的问题。结构设计上，整体采用插接式快装结构，电气连接端为带定位卡槽的塑封插接壳体，能和整车线束端的接插件实现防呆匹配，避免装车时出现接反、松脱的问题，壳体内部封装感温元件与信号处理电路，塑封材质选用耐高低温、耐油腐蚀的工程塑料，可抵御发动机舱内的油污、高低温交变以及振动冲击。传感主体的金属部分采用黄铜材质加工，兼顾导热效率与抗腐蚀能力，中间位置设计有六角拧动结构，方便装配时使用标准扳手施加规定扭矩，避免安装过紧损坏螺纹或者过松出现冷却液渗漏。密封结构上，在六角台肩与探测杆的衔接位置设置了O型圈安装槽，适配规格为13×3.6的O型密封圈，安装后密封圈被压紧在缸体安装面与传感器台肩之间，实现冷却液流道的静密封，可承受冷却系统的常规工作压力，不会出现渗漏隐患。安装接口采用公制M12螺纹，和缸体上预设的安装螺纹孔完全匹配，探测端的杆部长度经过尺寸校核，装入后感温头完全处于冷却液主流道区域，不会因为探入过短导致测温滞后，也不会因为探入过长干涉流道内的其他结构或者被水流长期冲击产生松动。从建模细节来看，各部分的尺寸公差配合都做了对应还原，插接端的卡槽位置、螺纹的公称尺寸与螺距、六角结构的对边宽度、O型圈槽的深度与宽度都符合实际装车的尺寸边界，不管是做发动机周边附件的装配干涉检查，还是做热管理系统的原理演示，都能直接调用匹配，不需要再做额外的尺寸修正。这类传感部件虽然体积不大，但在发动机控制系统里的作用不可替代，建模时还原了实际产品的工艺细节，比如金属部分的表面处理质感、塑封壳体的分型线位置、插接端的电极引脚布局，都和量产实物保持一致，能满足动力系统附件布局设计、维修教学演示、零部件选型参考等多场景的使用需求。
