做旧锈蚀效果C形夹持工装结构设计

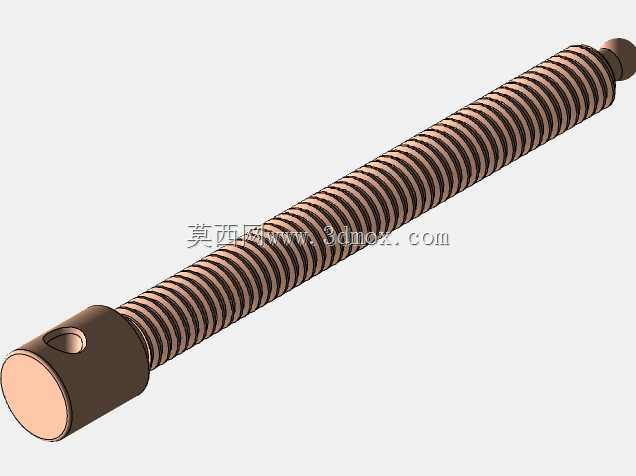

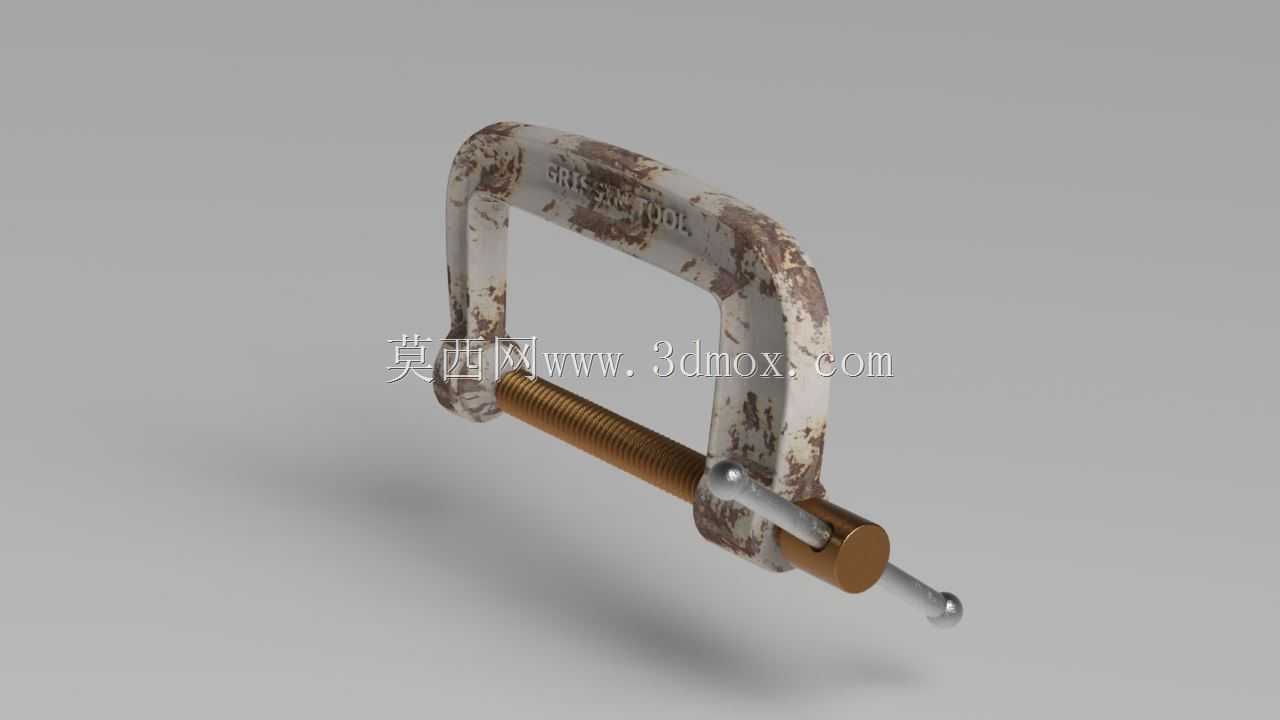

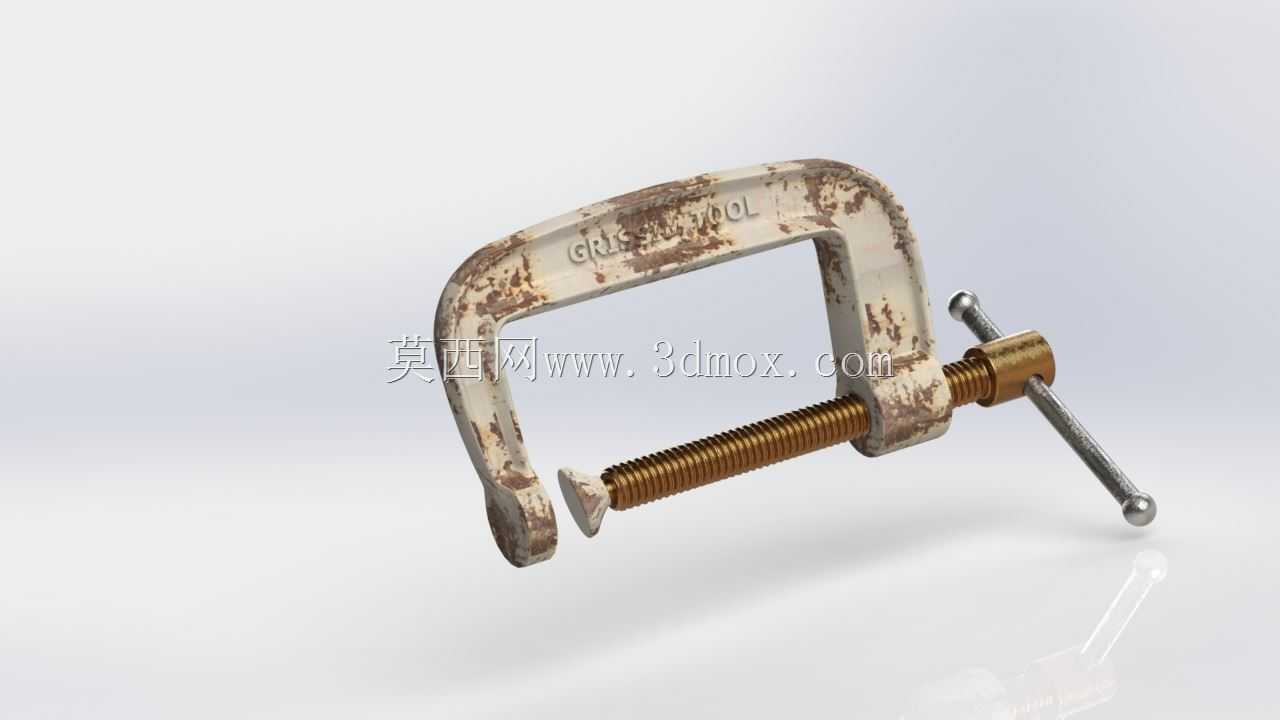

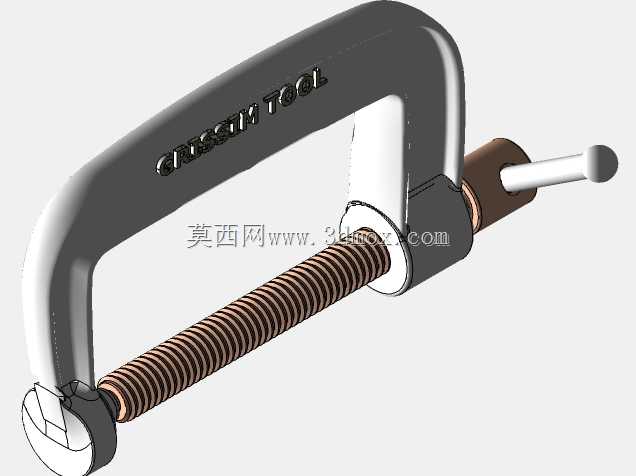

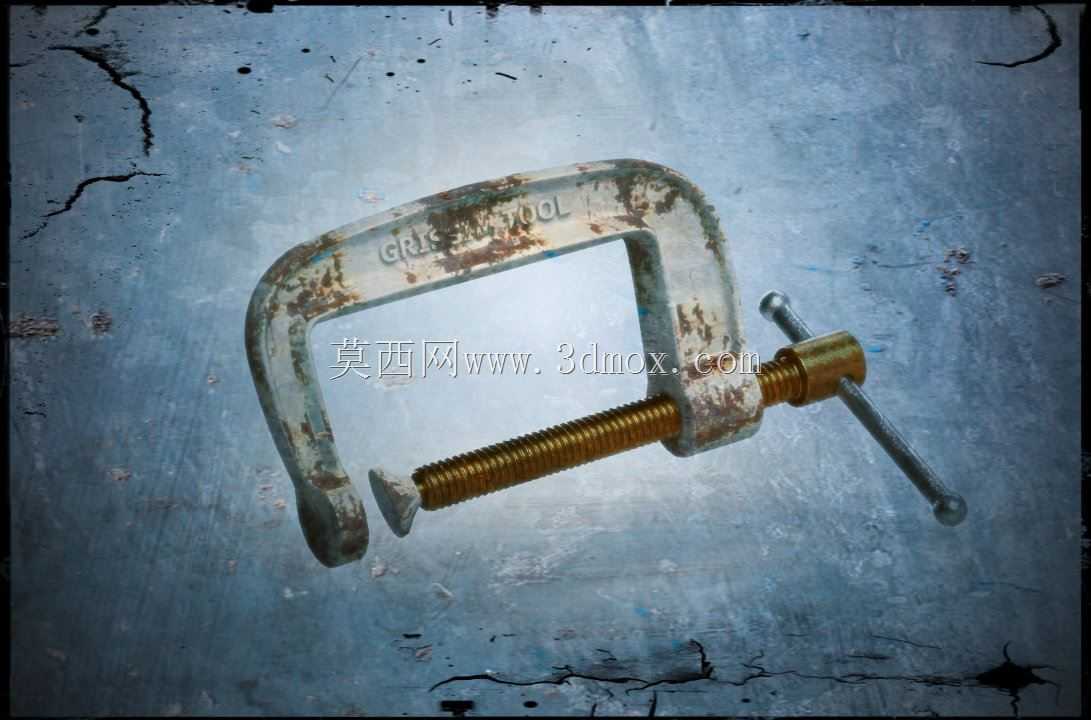

这款做旧锈蚀效果的C形夹，是手动夹持类工装的典型结构设计，广泛应用于木工拼接固定、金属件粘接压紧、小型工件焊接定位、维修作业临时夹持等多类作业场景，是小批量加工、手工制作、设备维保场景中不可或缺的基础夹持工具。从实际用途来看，该类C形夹依靠螺旋进给结构提供稳定的夹持力，能够在作业过程中持续保持工件的相对位置固定，避免工件移位导致的拼接错位、粘接缝隙不均、焊接变形等问题，相比大型液压、气动夹持工装，它无需外接动力源，单人即可快速操作，适配狭窄空间内的夹持作业，携带与收纳都十分便捷。在功能特性设计上，这款C形夹采用经典的C形开口框架结构，框架部分做了等强度的截面优化，夹持受力时框架的应力分布均匀，不会出现局部应力集中导致的框架变形断裂问题；配套的螺旋进给组件采用梯形螺纹传动，具备良好的自锁性能，夹持到位后不会因为作业中的振动出现松脱，螺杆端部配套了可小幅摆动的压头，能够自适应不同角度的工件接触面，避免压伤工件表面同时保证夹持力均匀分布，尾部的T型转动手柄符合人体工学设计，手动旋拧时可以借助杠杆力轻松施加足够的夹紧力，无需额外配套扳手即可完成操作。设计过程中重点考量了实际使用的边界限制，C形开口的深度与最大夹持开度做了平衡设计，既保证足够的夹持行程适配不同厚度的工件，也控制了整体外形尺寸不会过于笨重，框架的外侧做了圆弧过渡处理，没有尖锐棱角，日常拿取使用时不会划伤手部；安装与使用层面没有额外的固定安装要求，可直接手持移动使用，夹持作业时仅需保证C形框架的两个受力端面与工件表面贴合平稳，即可稳定输出夹持力，适配金属、木材、塑料等多种材质的工件夹持需求。本次设计特意做了锈蚀做旧的外观效果还原，模拟了工装在长期高湿、多粉尘作业环境下使用后的表面老化状态，漆层剥落、锈迹附着的视觉效果高度贴近真实使用场景下的工装外观，能够直观展现产品长期使用后的质感表现，也可用于工业场景渲染、作业流程演示类的可视化内容制作。
