内燃机活塞结构设计展示

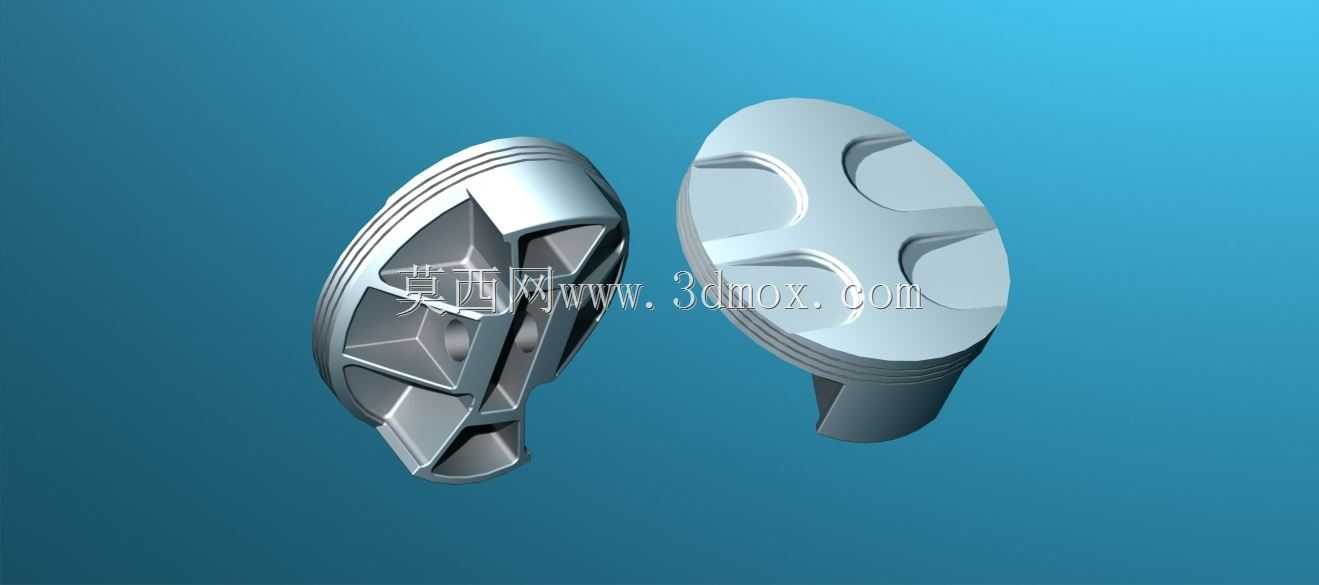

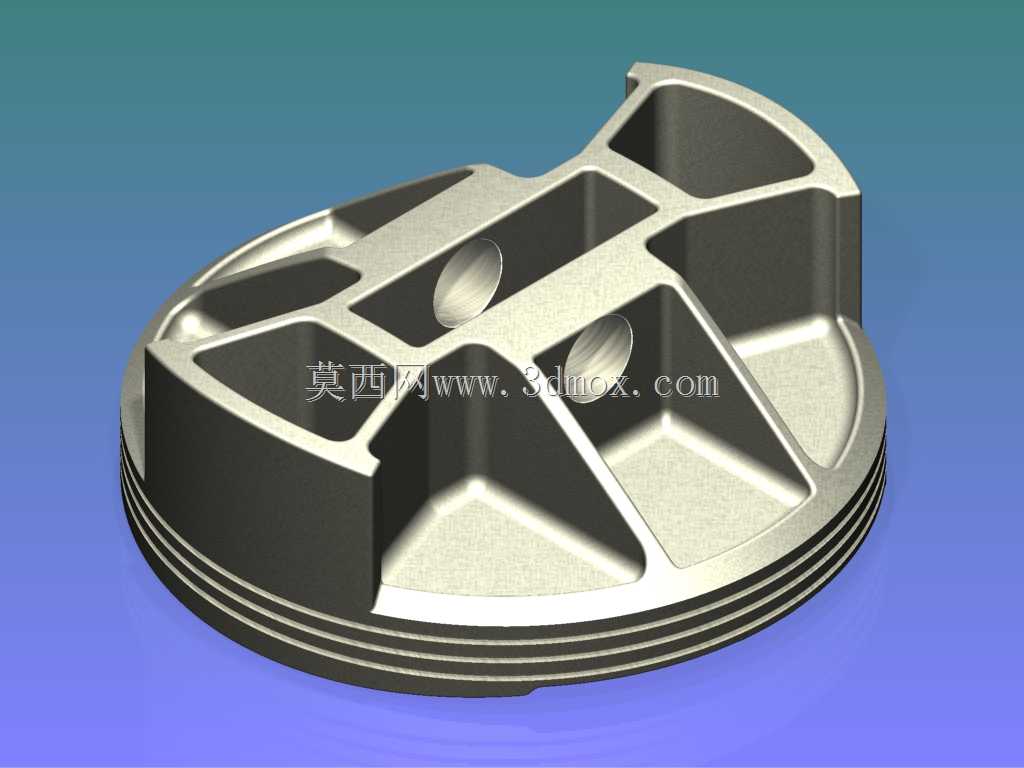

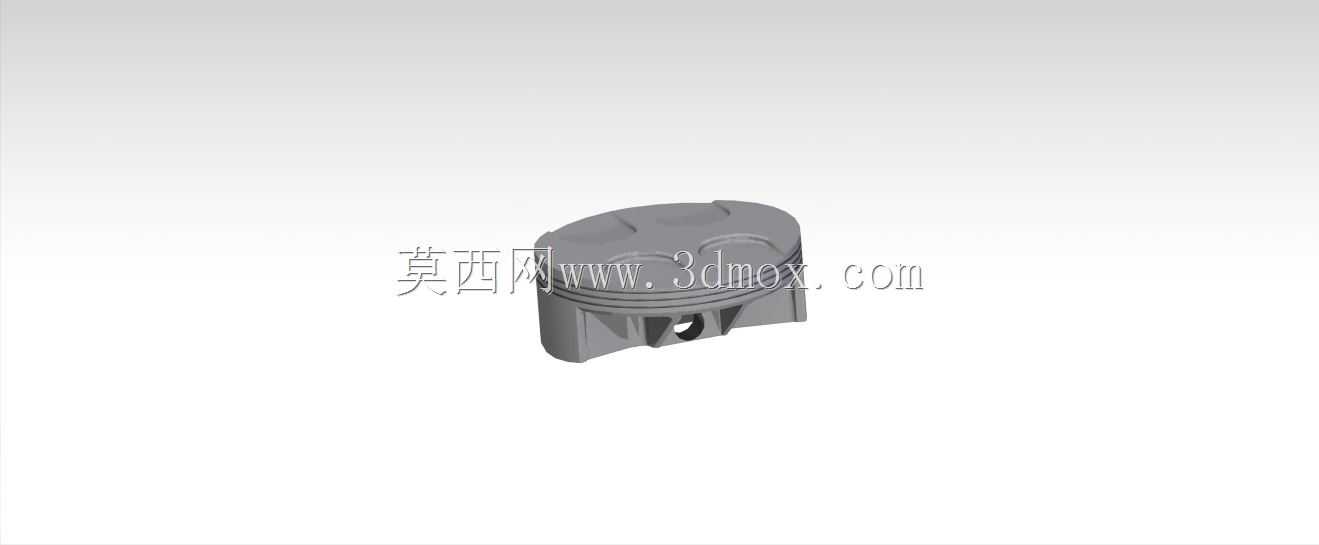

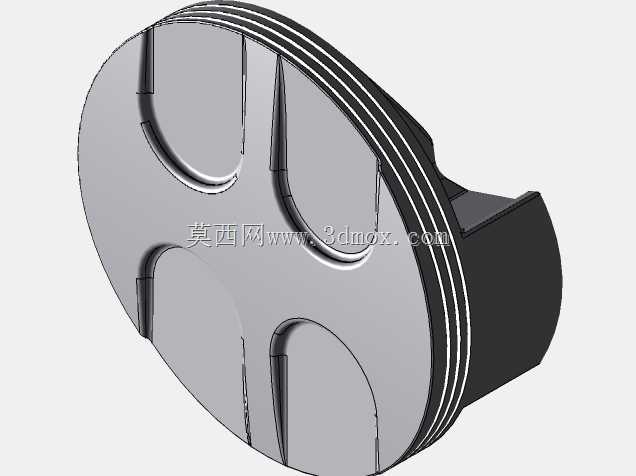

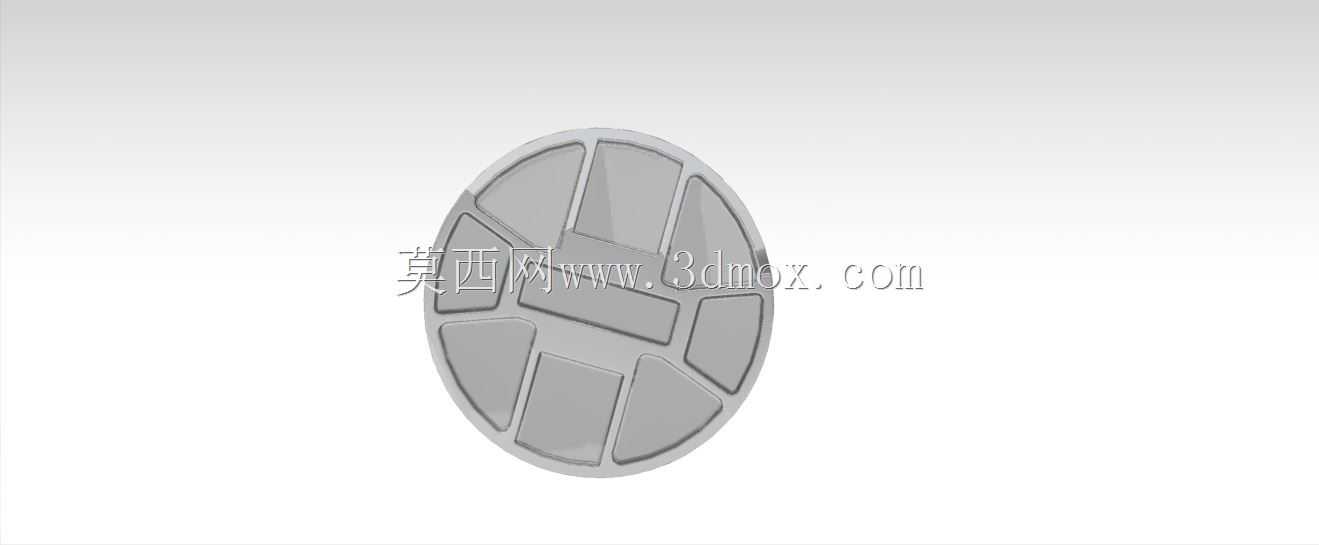

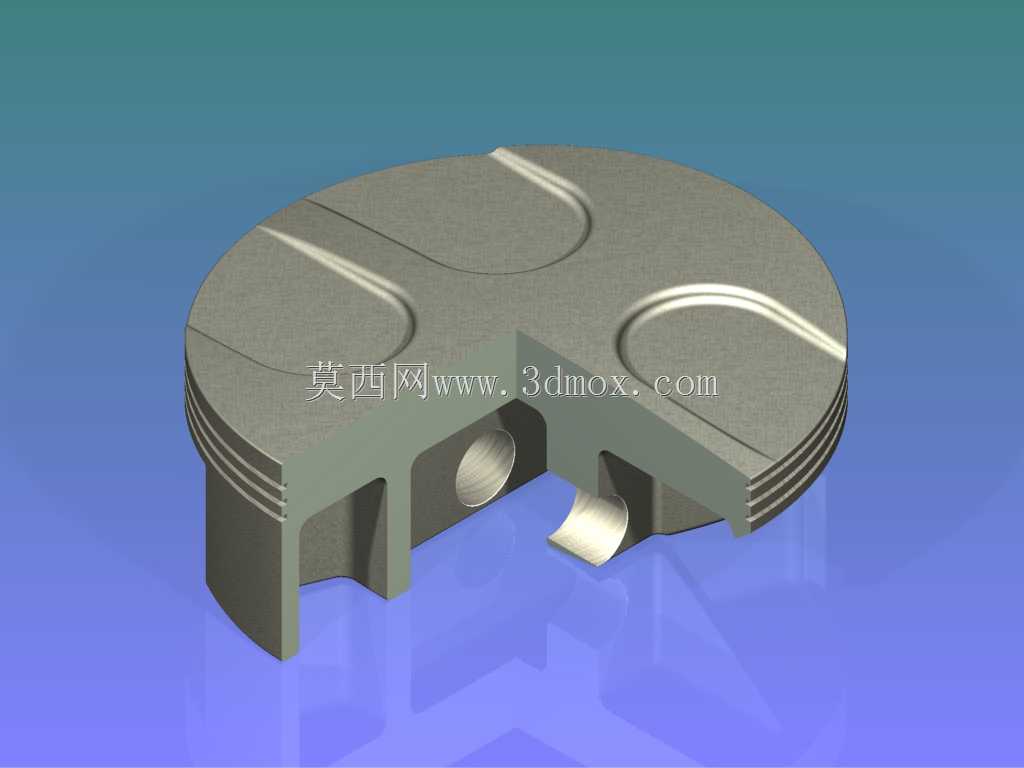

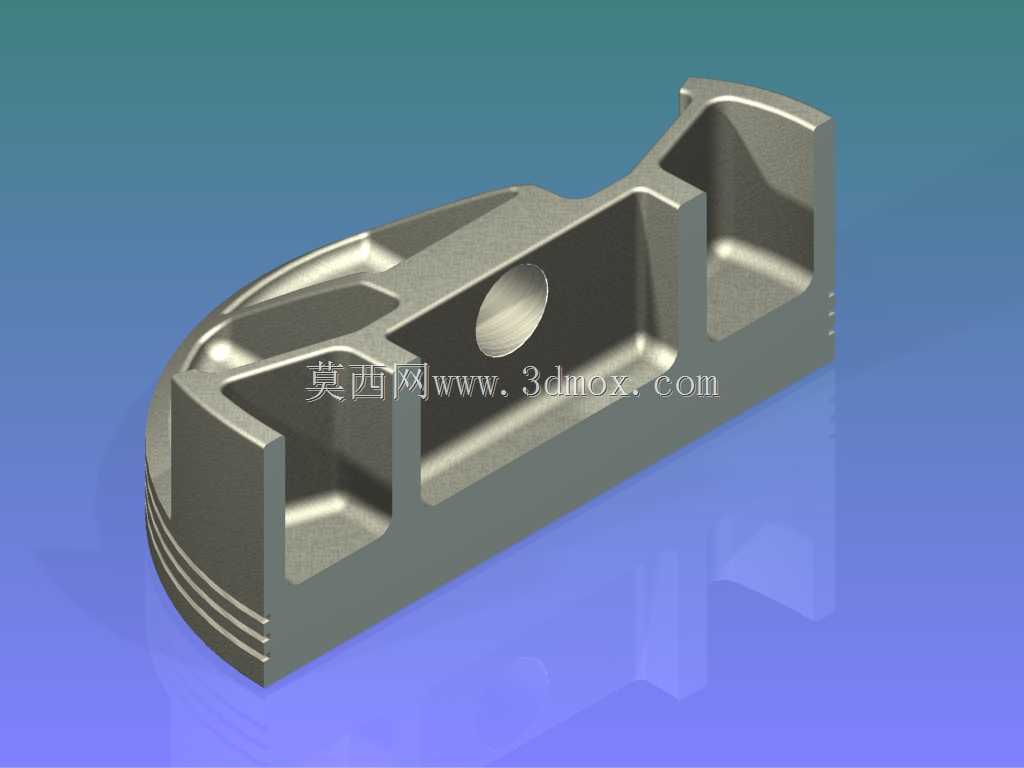

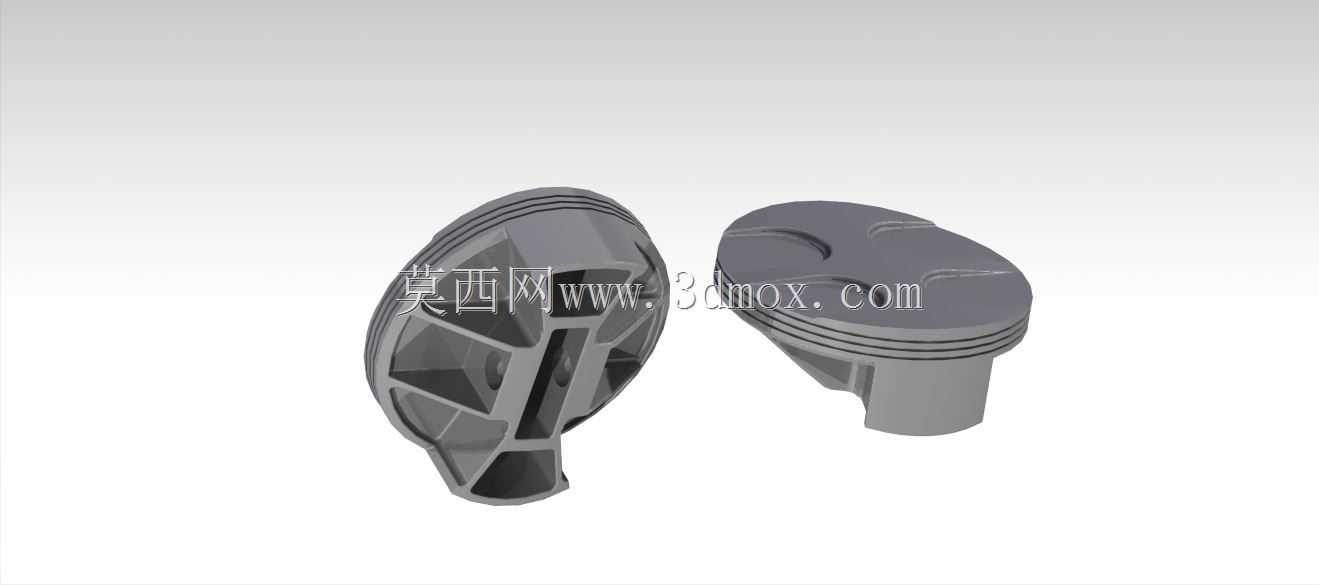

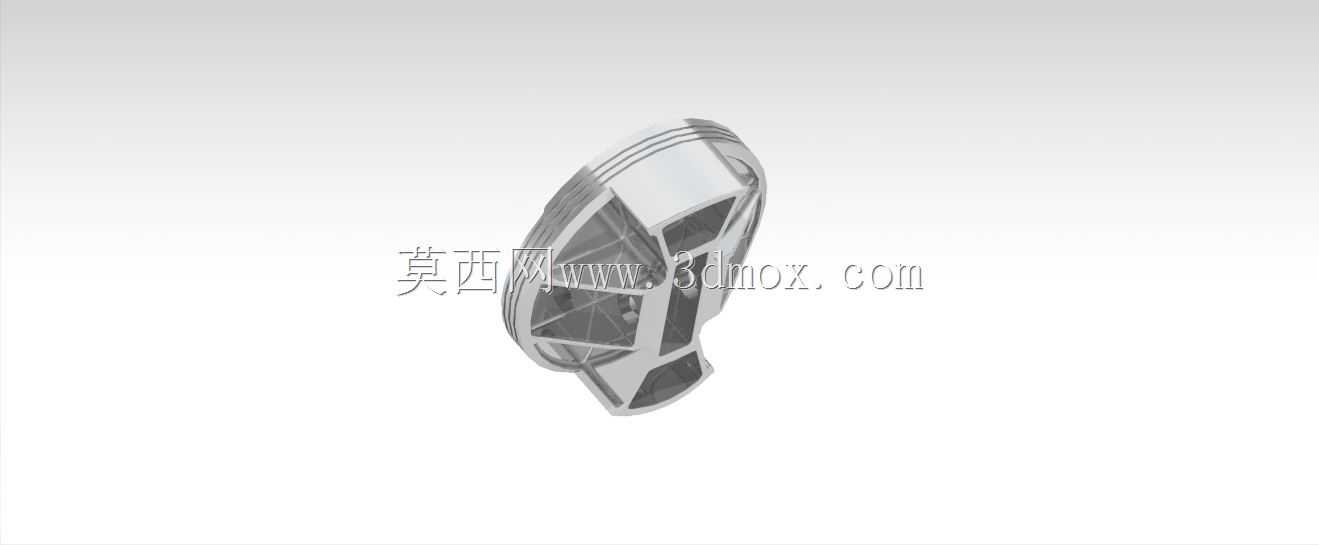

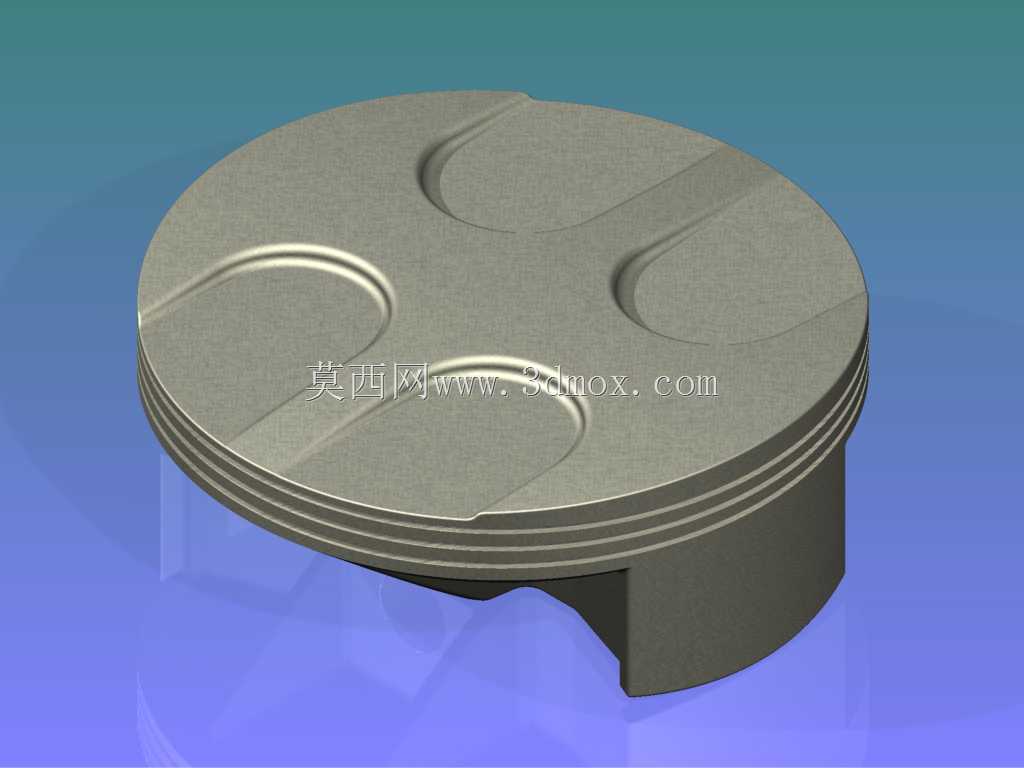

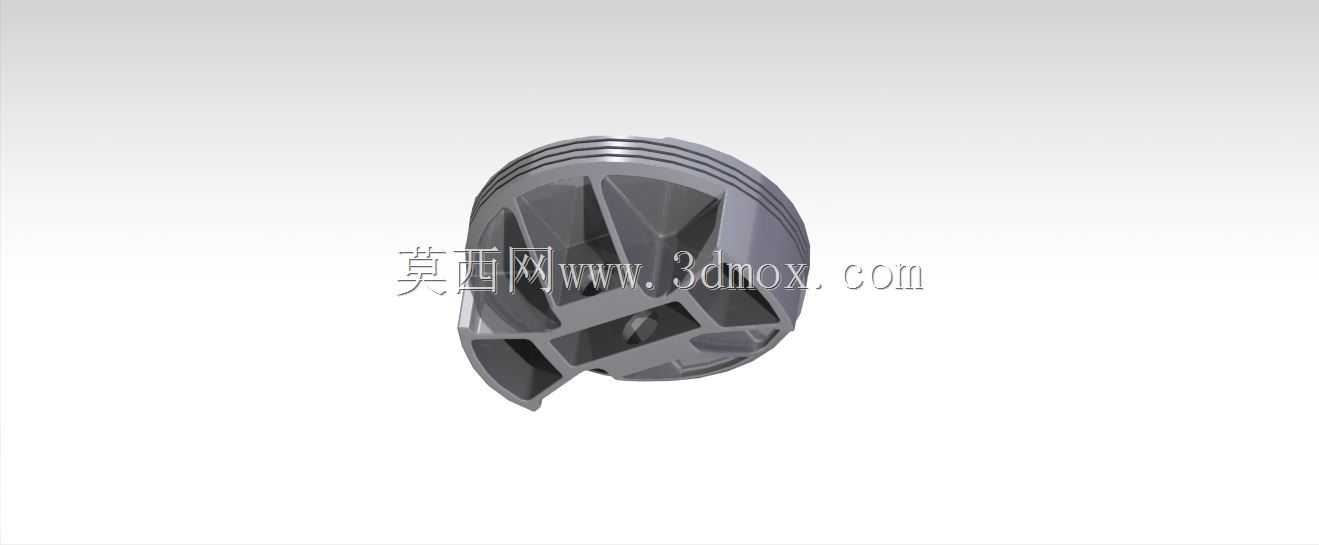

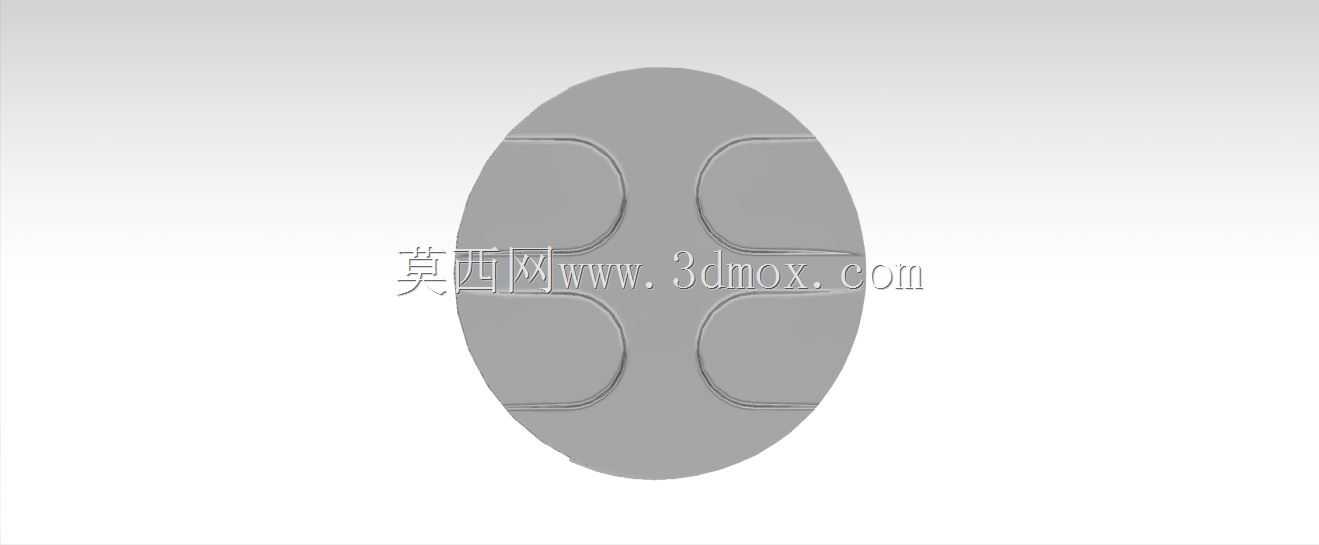

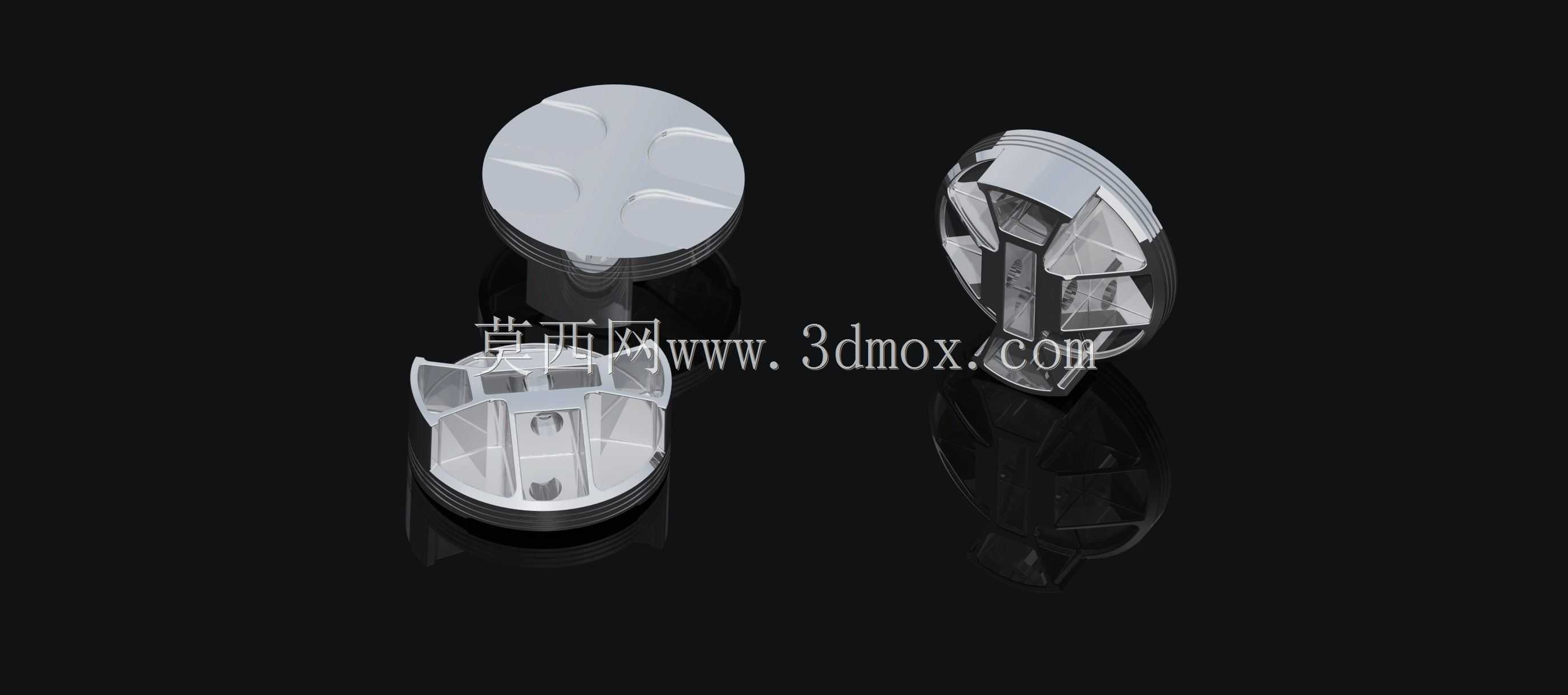

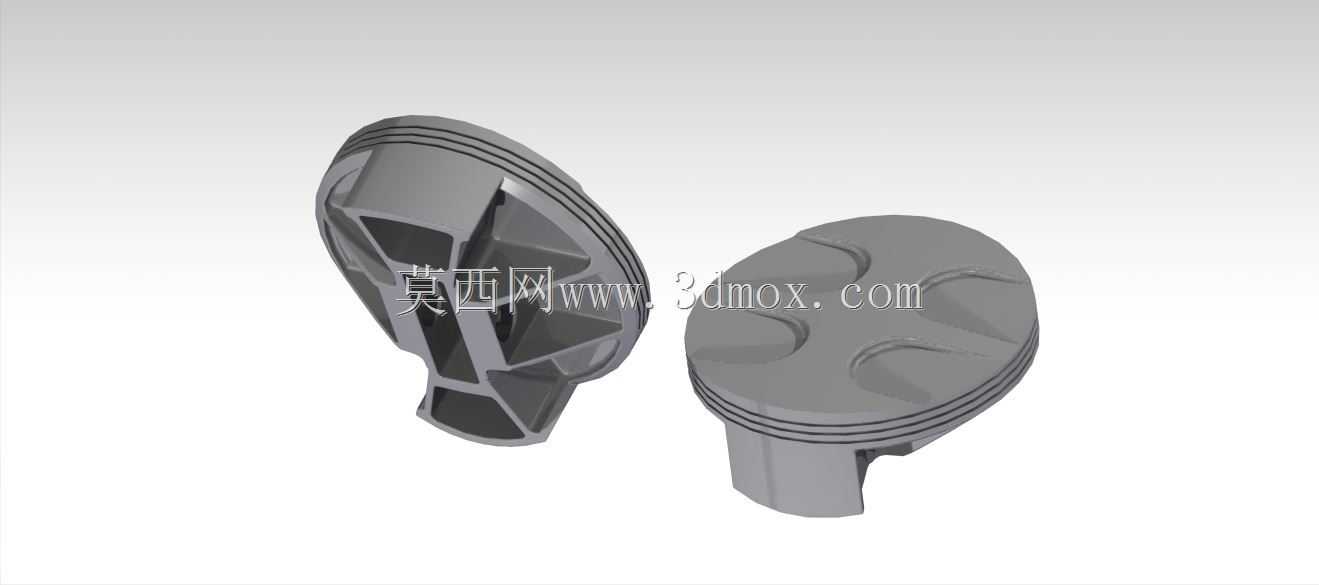

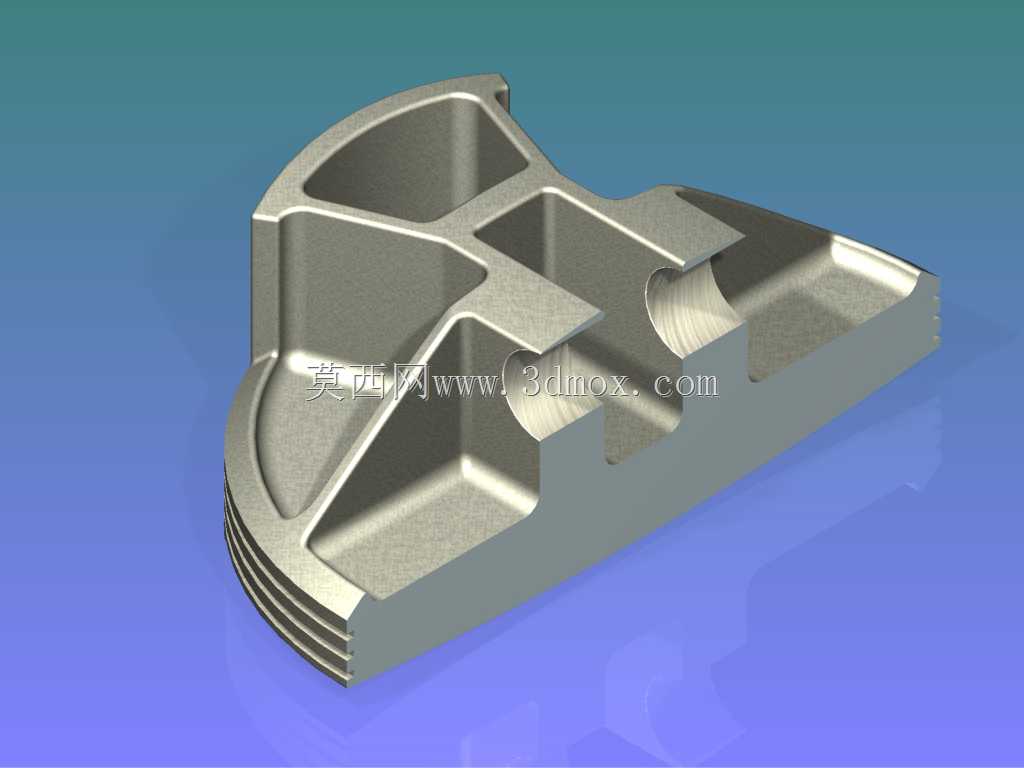

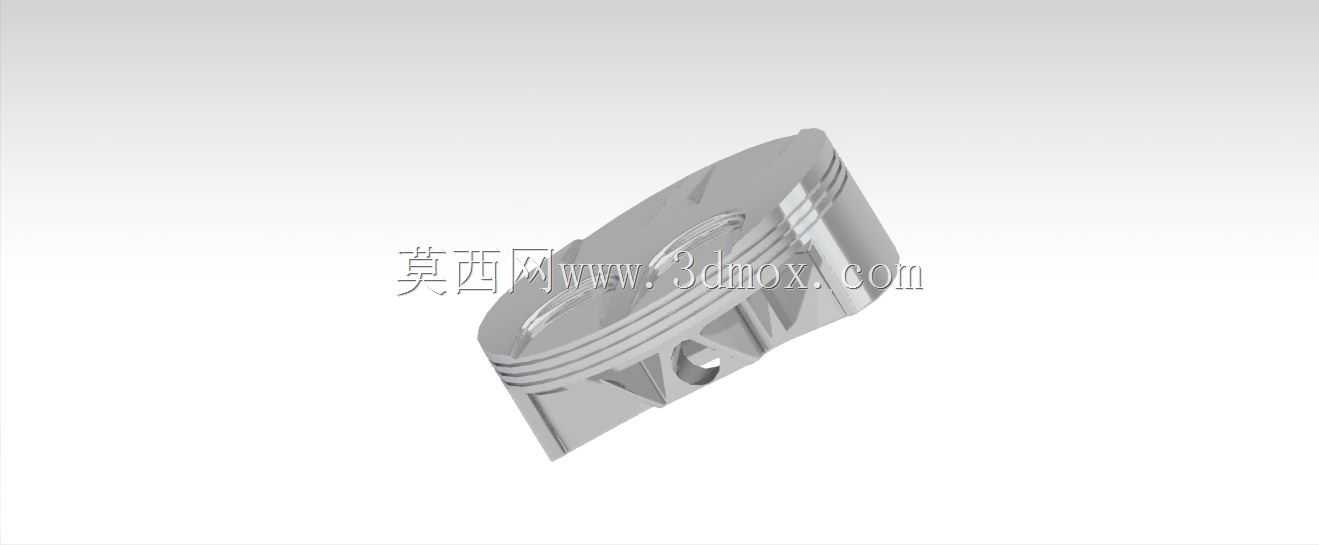

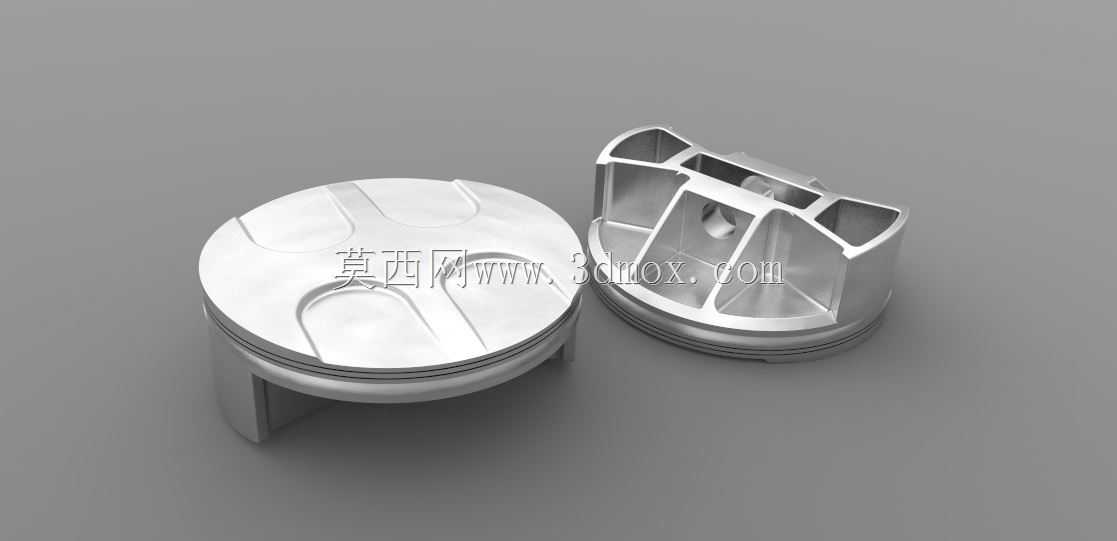

活塞作为内燃机核心往复运动部件，广泛应用于车用汽油机、柴油机、通用小型动力机械、空压机等需要往复式压缩做功的设备场景中，是连接燃烧室能量释放与曲轴旋转动力输出的关键传力构件，其性能直接决定动力设备的做功效率、运行寿命与密封可靠性。这款活塞的设计围绕往复运动工况的核心需求展开，顶部采用适配燃烧室涡流组织的凹坑造型，能够在压缩行程末端引导油气混合气流形成合理紊流，提升燃烧充分度，降低燃油消耗与尾气排放；顶部边缘预留的环槽结构用于安装气环与油环，气环负责密封燃烧室高压燃气，避免做功行程燃气下窜至曲轴箱，油环则负责刮除缸壁多余润滑油，防止机油窜入燃烧室参与燃烧造成积碳。活塞内部采用轻量化镂空加强筋结构，在保证整体结构强度、承受燃气爆发压力与往复惯性力的前提下，尽可能降低活塞自身重量，减少往复运动产生的惯性载荷，降低曲轴连杆机构的运行负荷，提升动力响应速度。活塞裙部设计为适配缸筒配合的微椭圆型面，能够在热态工作工况下补偿热膨胀变形量，保证活塞与缸壁之间保持合理配合间隙，既避免冷态敲缸异响，也防止热态膨胀卡滞拉缸。从安装边界来看，活塞销座位置经过同轴度优化，用于连接活塞销与连杆小头，销座周边的加强筋能够将顶部承受的燃气压力均匀传递至活塞销，避免局部应力集中造成结构开裂；活塞整体外径与对应缸径保持高精度配合公差，环槽的宽度、深度尺寸严格匹配对应活塞环的规格参数，安装时需保证活塞顶部朝向标记与发动机正时方向对齐，确保气门避让凹坑与进排气门位置对应，避免活塞上行行程中与气门发生运动干涉。在实际运行过程中，活塞需要在高温、高压、高往复速度的恶劣工况下持续工作，因此结构设计上充分考虑了热传导路径优化，顶部热量能够通过活塞环快速传递至缸壁散热，内部筋条同时兼顾结构加强与热流疏导作用，降低活塞顶部热应力，避免长期高温工况下出现热疲劳开裂问题。
