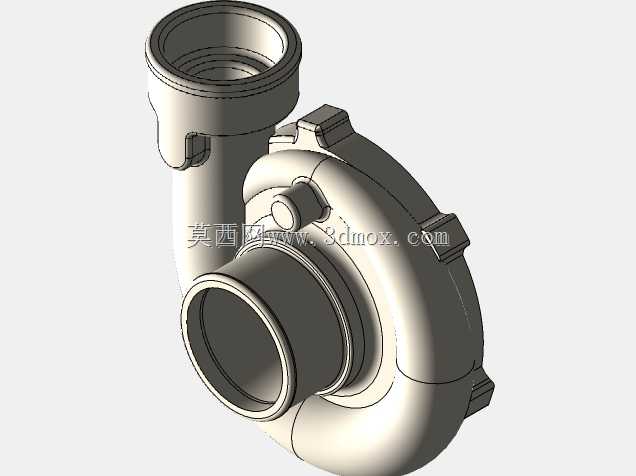

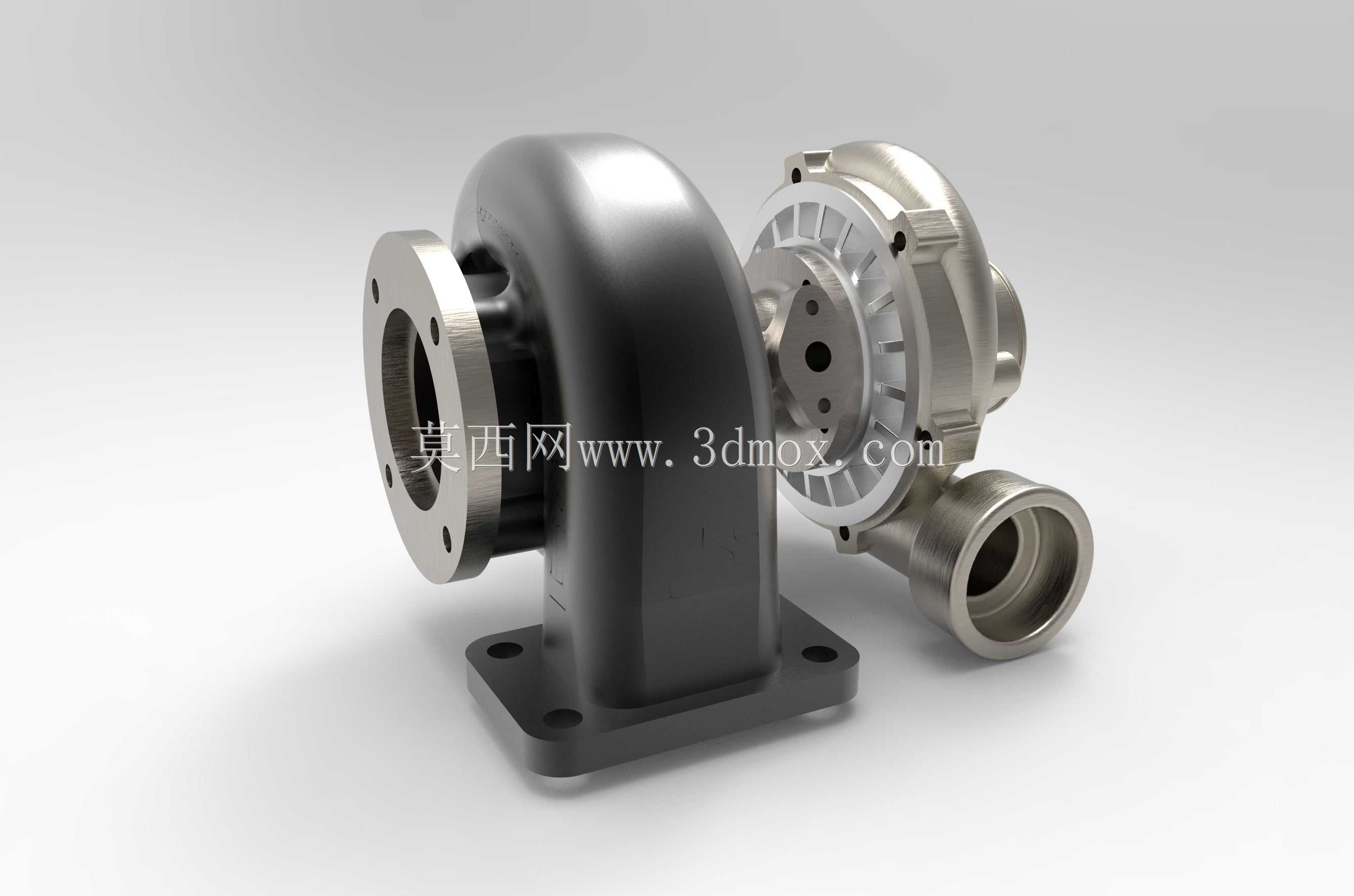

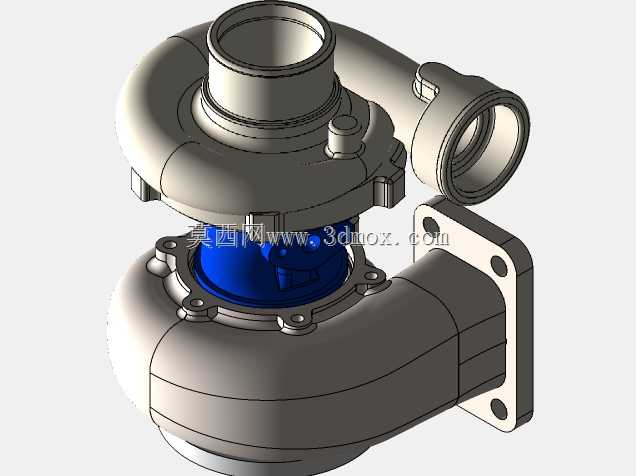

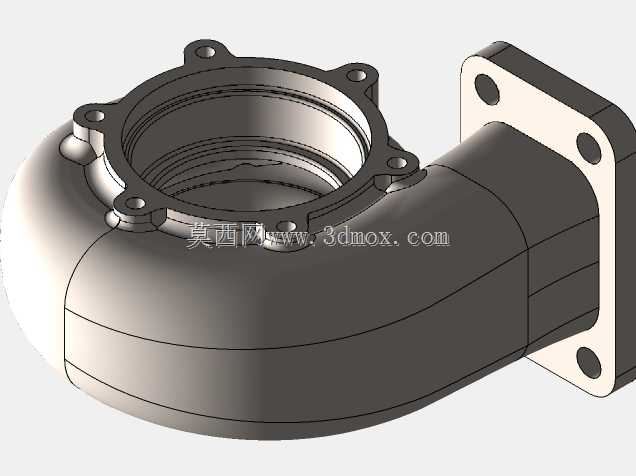

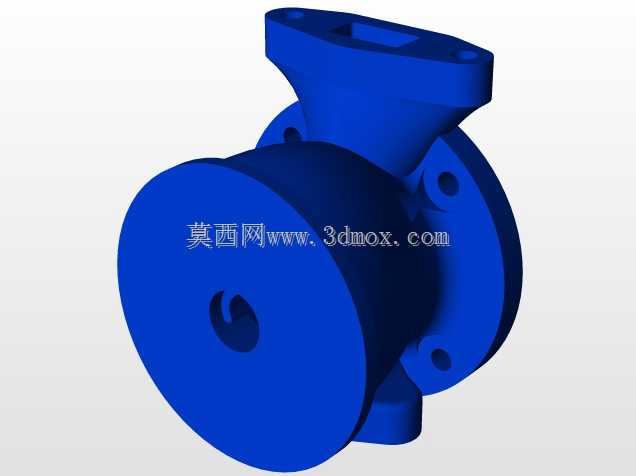

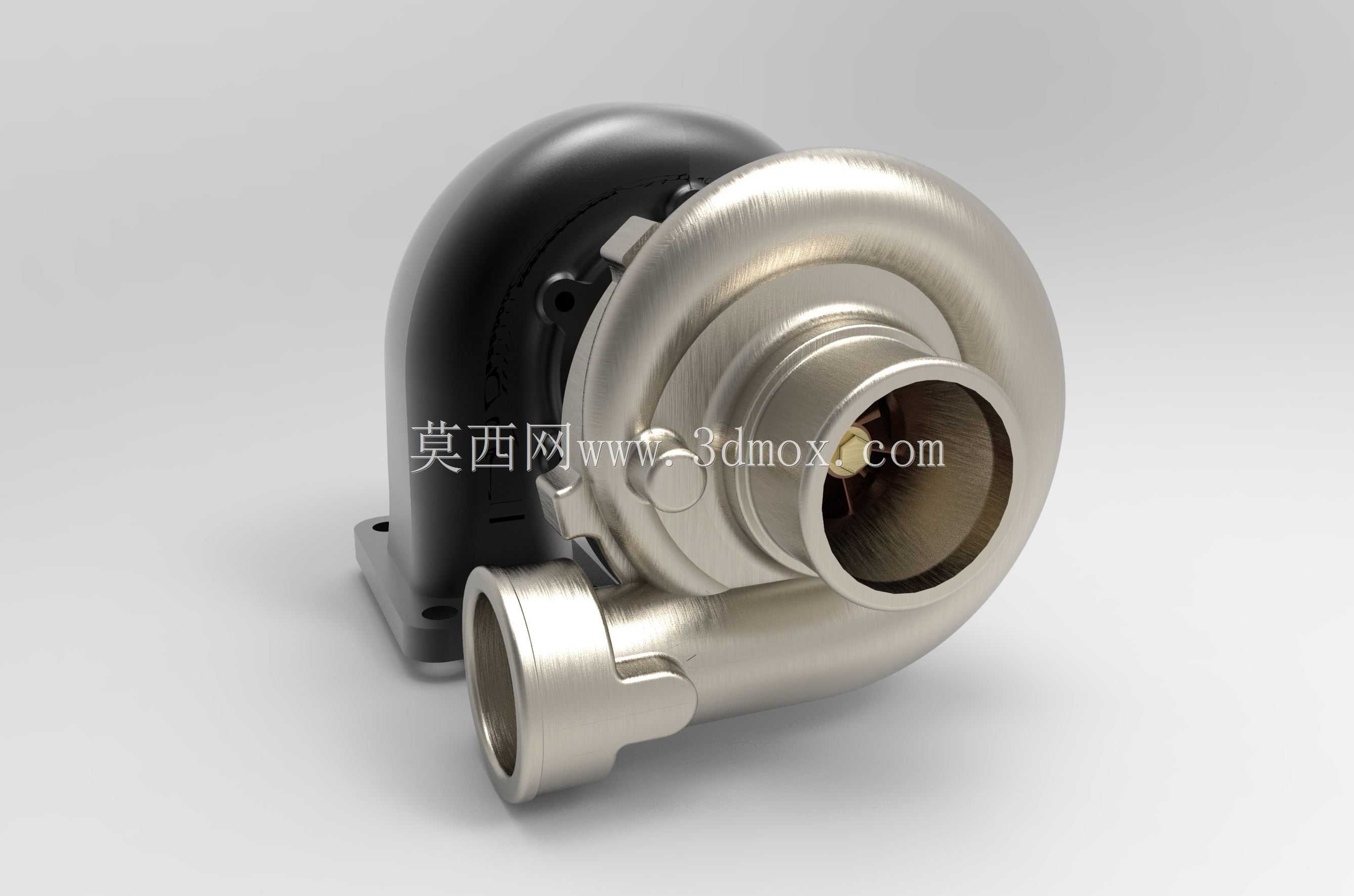

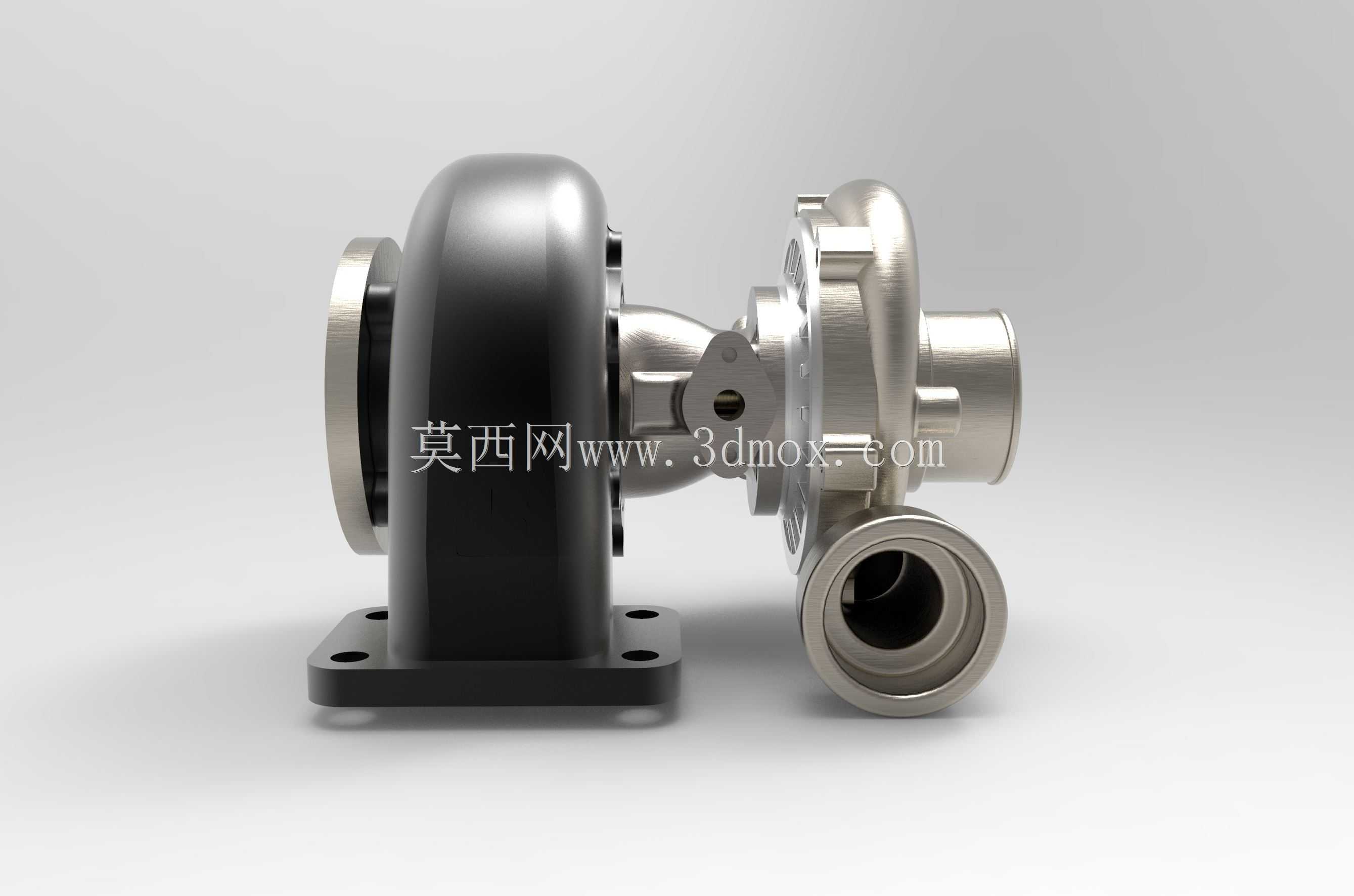

这款涡轮增压器结构设计主要面向车用内燃机动力升级场景,是小排量发动机实现动力强化、燃油经济性提升的核心配套部件,广泛适配乘用车辆、轻型商用车辆的动力改装与原厂配套开发环节,能够在不增加发动机排量的前提下,通过压缩进入气缸的空气密度,有效提升发动机的进气量,让燃油燃烧更充分,最终实现动力输出提升30%到40%的效果,同时降低尾气中不完全燃烧产物的排放,满足当下动力总成轻量化、高功率密度的开发需求。从功能特性来看,该结构完整还原了涡轮增压器的双蜗壳核心布局,一侧为连接发动机排气歧管的涡轮端,承接高温高压排气的冲击能量驱动叶轮旋转,另一侧为同轴连接的压气机端,将过滤后的新鲜空气压缩后送入进气歧管,中间的轴承体结构预留了润滑油道与冷却水道的安装空间,能够在设备高速运转时持续为转轴提供润滑与散热,避免长时间高负荷工况下出现过热烧蚀、转轴磨损的问题,旁通阀结构的设计也完整还原,可在发动机高转速工况下旁通部分排气,控制增压压力在合理区间,避免增压值过高导致发动机爆震、部件过载损坏。在设计思路上,整体结构遵循车用涡轮增压器的实际装配逻辑,压气机端采用亮面金属质感的蜗壳造型,流道按照空气动力学原理做顺滑过渡设计,减少进气过程中的气流阻力与紊流产生,涡轮端采用耐高温的深色壳体造型,底部设置带安装孔的固定支架,支架的安装孔位间距、孔径尺寸完全参照主流小排量发动机配套增压器的安装边界设计,能够直接适配现有发动机舱的安装布局,无需额外改动周边管路与固定点位,进出口的法兰连接尺寸也匹配常规的进排气管路规格,压气机出口、涡轮进出口的管径符合行业通用配套标准,可直接对接对应口径的硅胶管、金属管路。从安装边界来看,整体结构的轴向长度、径向直径都控制在民用车型发动机舱的预留空间范围内,底部支架的安装平面为水平基准面,安装后设备重心落在支架支撑范围内,可避免车辆行驶过程中产生的振动导致固定螺栓松动,各个接口的朝向也参照实车布局设计,压气机出口朝向进气歧管侧,涡轮进出口分别对接排气歧管与三元催化侧,旁通阀执行器的预留位置也避开了周边管路、线束的布置空间,不会出现装配干涉问题,能够为动力总成开发、改装方案验证提供精准的结构参考,帮助开发者提前确认管路走向、安装点位的合理性,减少实物试装阶段的调整成本。
- 上一篇:儿童户外C型螺旋塑料游乐滑梯
- 下一篇:内燃机活塞结构设计展示
- 全部评论(0)
- 模板大小: 11.77 MB
- 售价:5金币
- 下载次数: 480
- 系统要求: SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,Rendering,SOLIDWORKS,Rendering,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS
- 软件分类: 通用机械零部件
