双工位分步式压装作业设备结构设计

该压装设备主要面向精密零部件装配产线的压合工序场景，常见于汽车零部件、小型机电组件的过盈配合装配环节，可完成两个不同压装行程、不同压装力要求的连续压合作业，替代传统单工位压机反复调整参数、重复上下料的低效作业模式，适配中小批量多工序压装的生产需求，能有效减少工件在不同工位间的转运磕碰，提升装配一致性与作业效率。

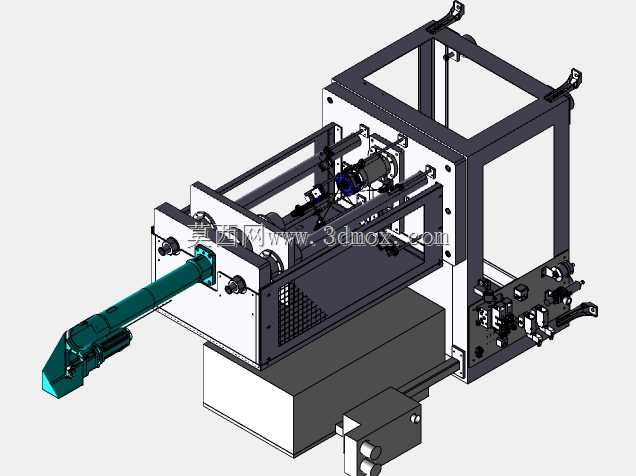

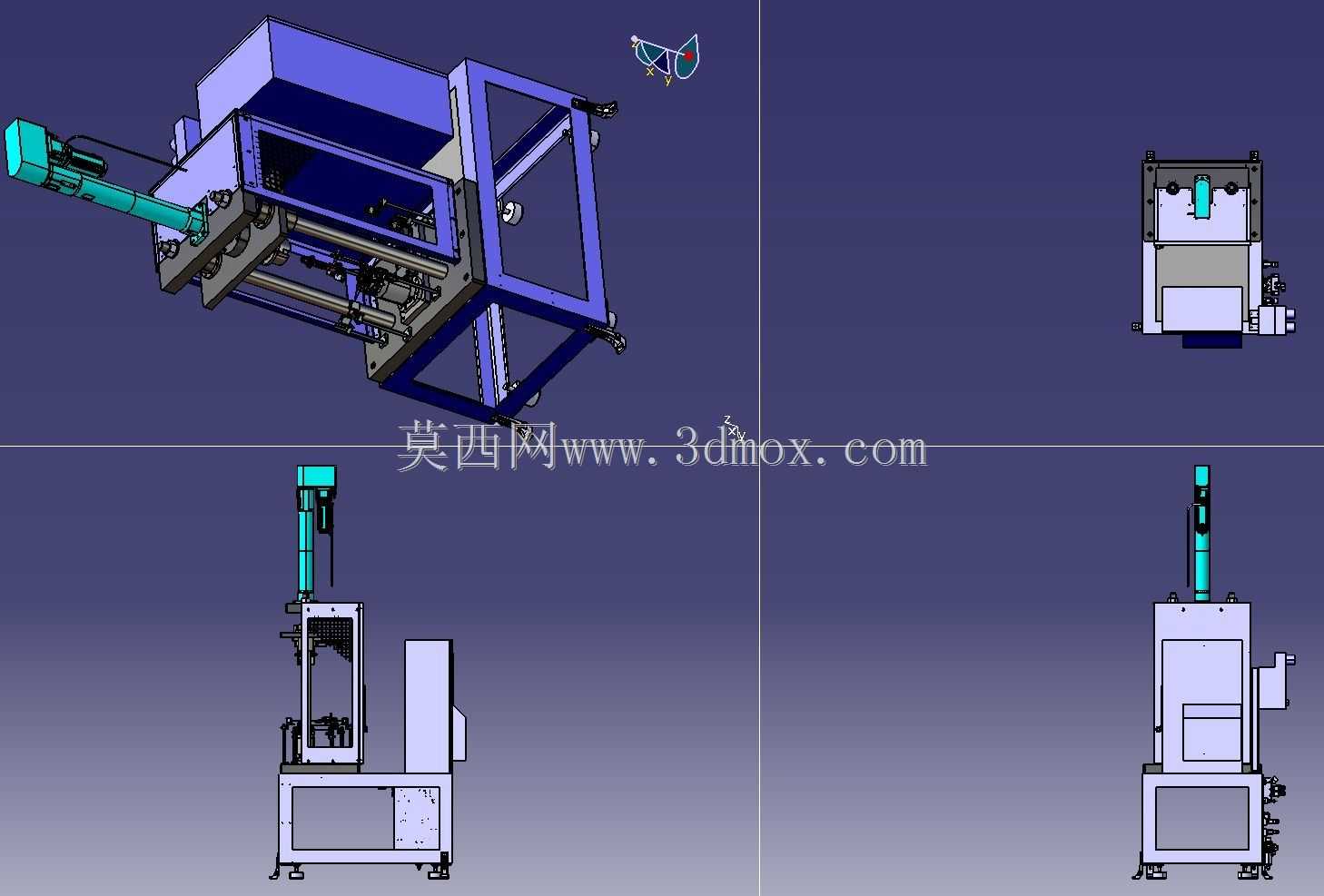

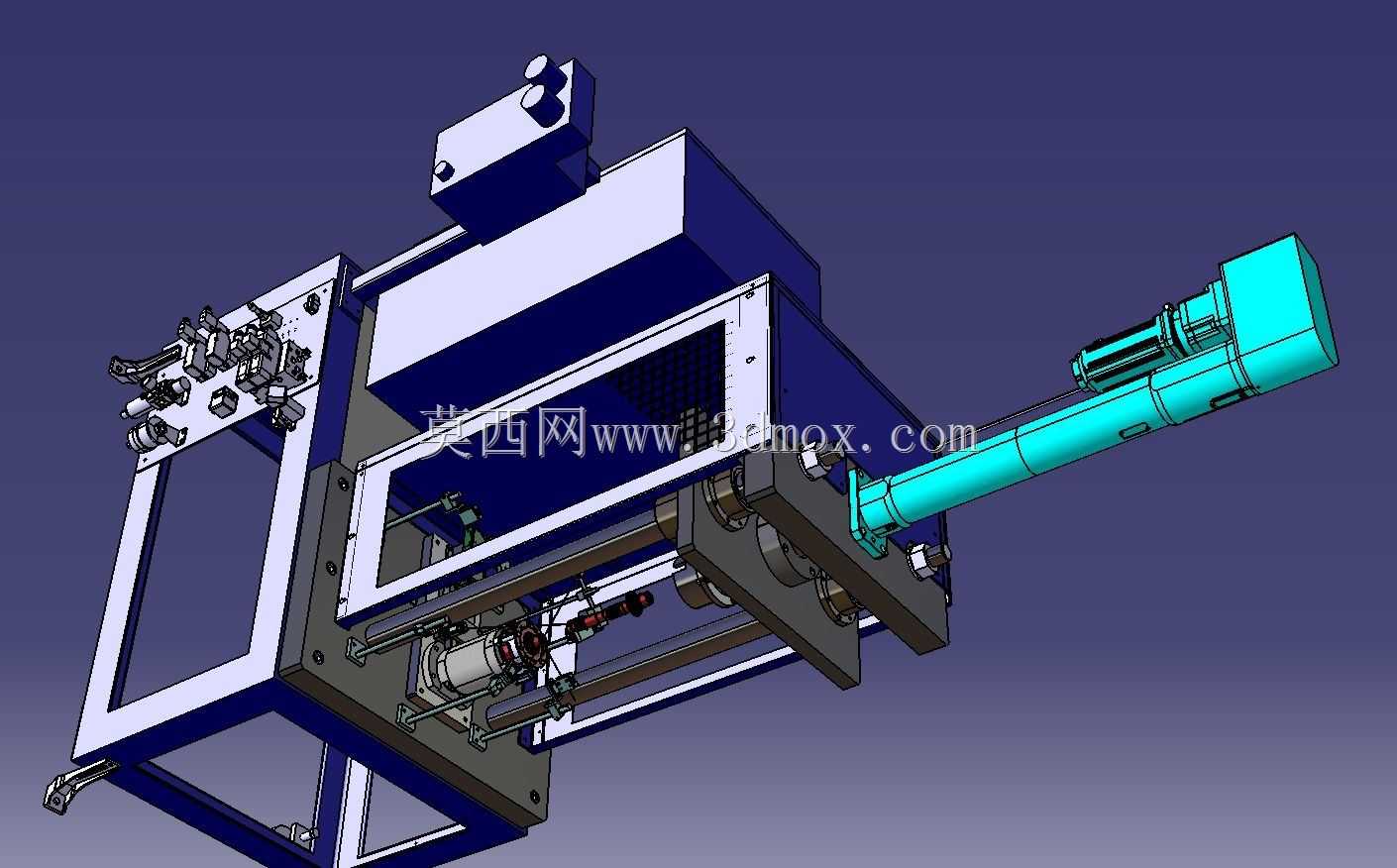

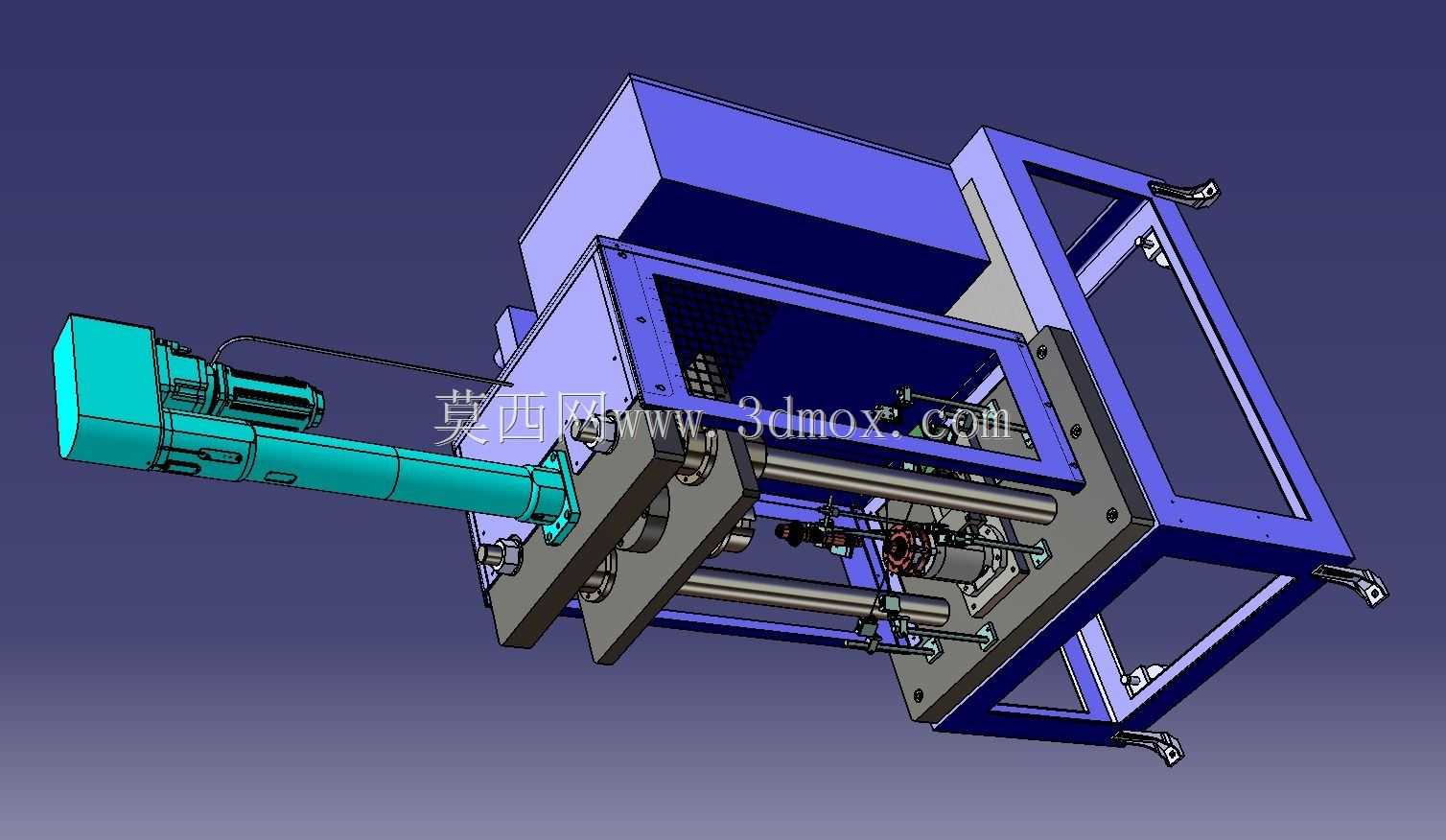

设备整体采用框架式立式结构布局，底部为方管焊接成型的承力机架，底部配置可调式支撑脚杯，可适配不同平整度的车间地面安装需求，机架台面预留标准安装孔位，可直接固定于车间装配工位地面或配套工作台面，整体安装边界紧凑，无需额外占用过大产线空间，适配现有流水线的工位排布改造需求。左侧集成布置气动控制与动力元件的防护箱体，将阀组、调压元件、动力传输组件封闭在箱体内，既避免车间粉尘、切削液侵入元件造成故障，也能减少管路外露带来的安全隐患，箱体侧面预留操作与维护开口，日常点检、元件更换无需完全拆解箱体即可完成。

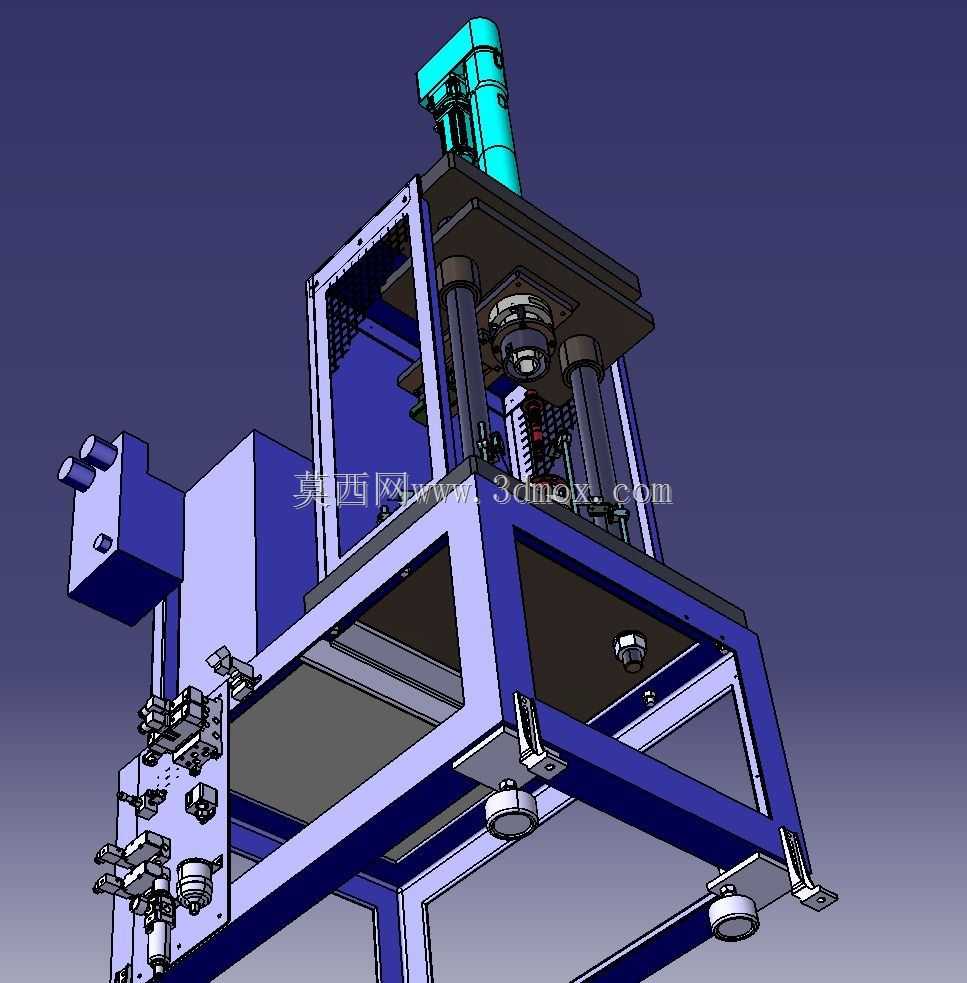

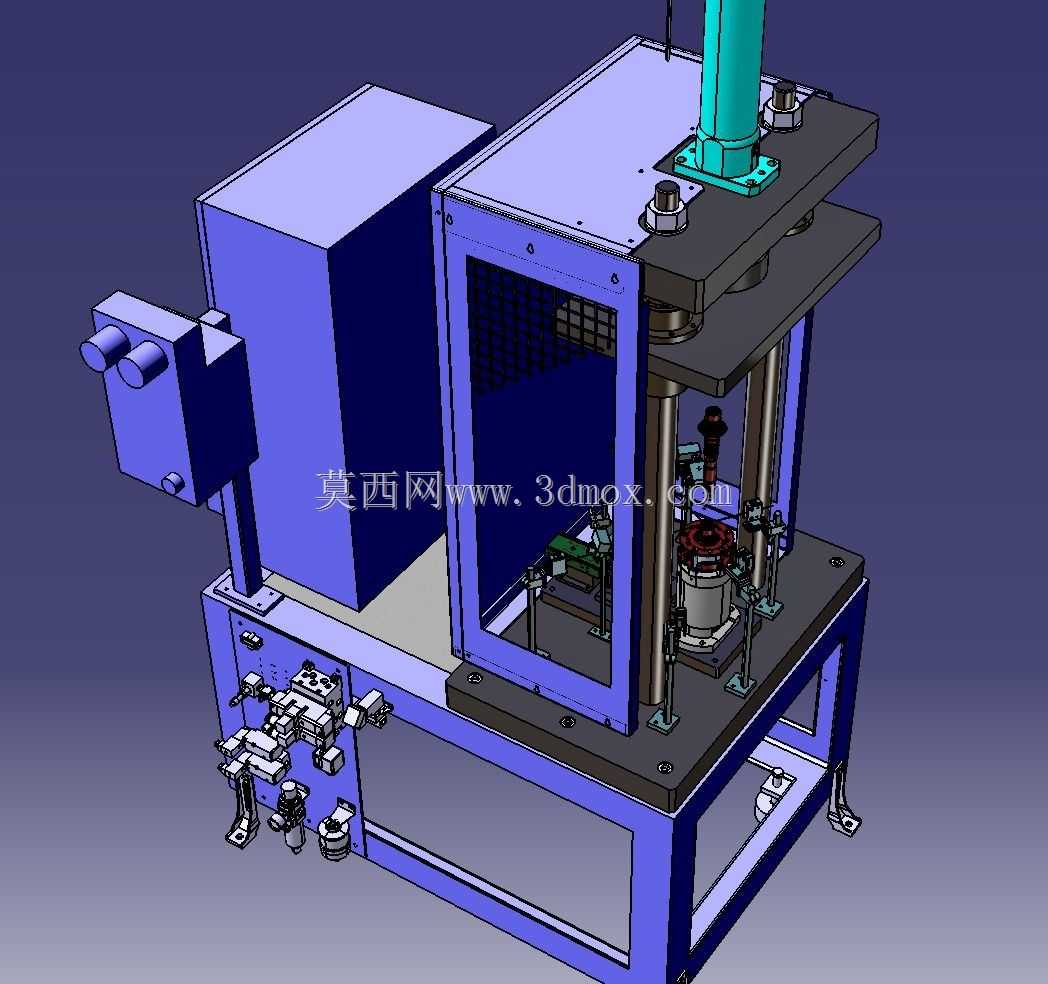

中部为带防护网格的压装作业腔，作业腔采用开放式前开口设计，方便操作人员上下料，侧面与后部设置透明防护网格，既可以观察内部压装状态，也能防止压装过程中工件飞出造成安全事故，腔内设置双导柱导向结构，搭配顶部的压装动力输出端，保证压头下行过程的同轴度，避免偏载造成的工件压伤、导柱磨损问题。设备可实现两步压装动作逻辑：第一步完成工件初定位与预压，将待压合组件初步压入基准位，保证组件对齐度；第二步完成最终压装到位，达到设计要求的压入深度与配合紧密度，两个压装步骤的行程、压力可根据对应工件的装配参数独立调整，无需更换压头或重新校准设备即可完成整套压装流程。

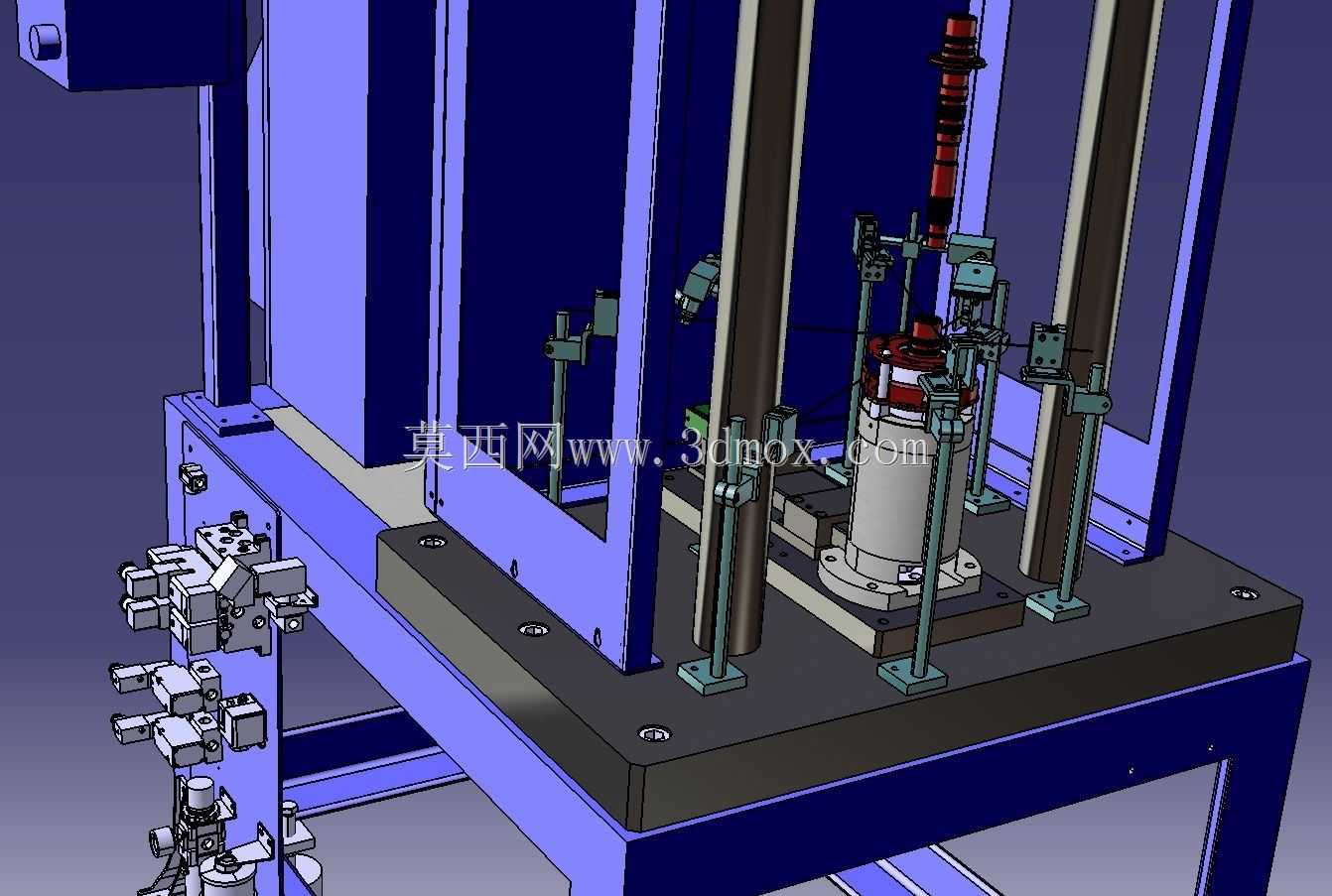

压装工位配套设置工件定位夹具，可根据不同规格的待压装工件快速更换适配的定位治具，夹具安装位采用标准化快换接口，换型时间短，适配多品种小批量的柔性生产需求。设备前部操作侧布置控制按钮与调压元件，操作人员站在设备正前方即可完成参数微调、启停操作，作业动作路径短，符合人工操作的人机工程学要求，减少长时间作业的操作疲劳。整体结构设计兼顾刚性与维护便捷性，承力部件经过受力校核，可满足常规中小型零部件压装的力值需求，管路与线路沿机架内部走线，外观整洁规整，避免车间作业过程中管线剐蹭损坏。
