三爪式轴承拔出拆卸工具结构设计

这款三爪式轴承拔出工具，是机械维修领域中用于过盈配合零部件拆卸的专用工装，广泛应用于设备维保、产线运维、机修车间、汽修站点等场景，主要针对安装在轴端的深沟球轴承、圆锥滚子轴承、衬套、皮带轮、齿轮等过盈装配零件进行无损伤拆卸，避免传统敲击拆卸造成的轴面划伤、轴承碎裂、零件变形等问题，大幅降低维修过程中的零部件损耗率。

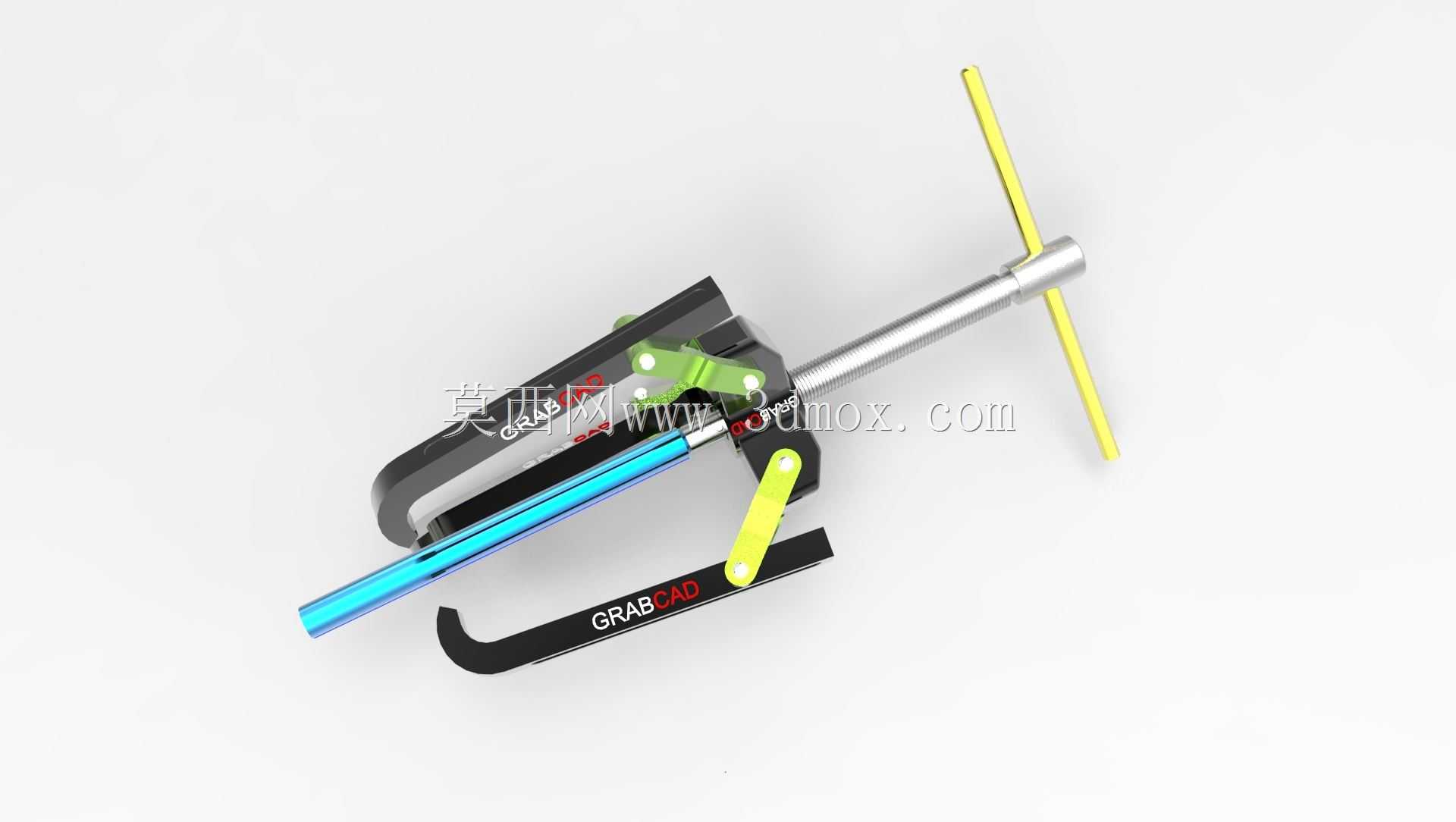

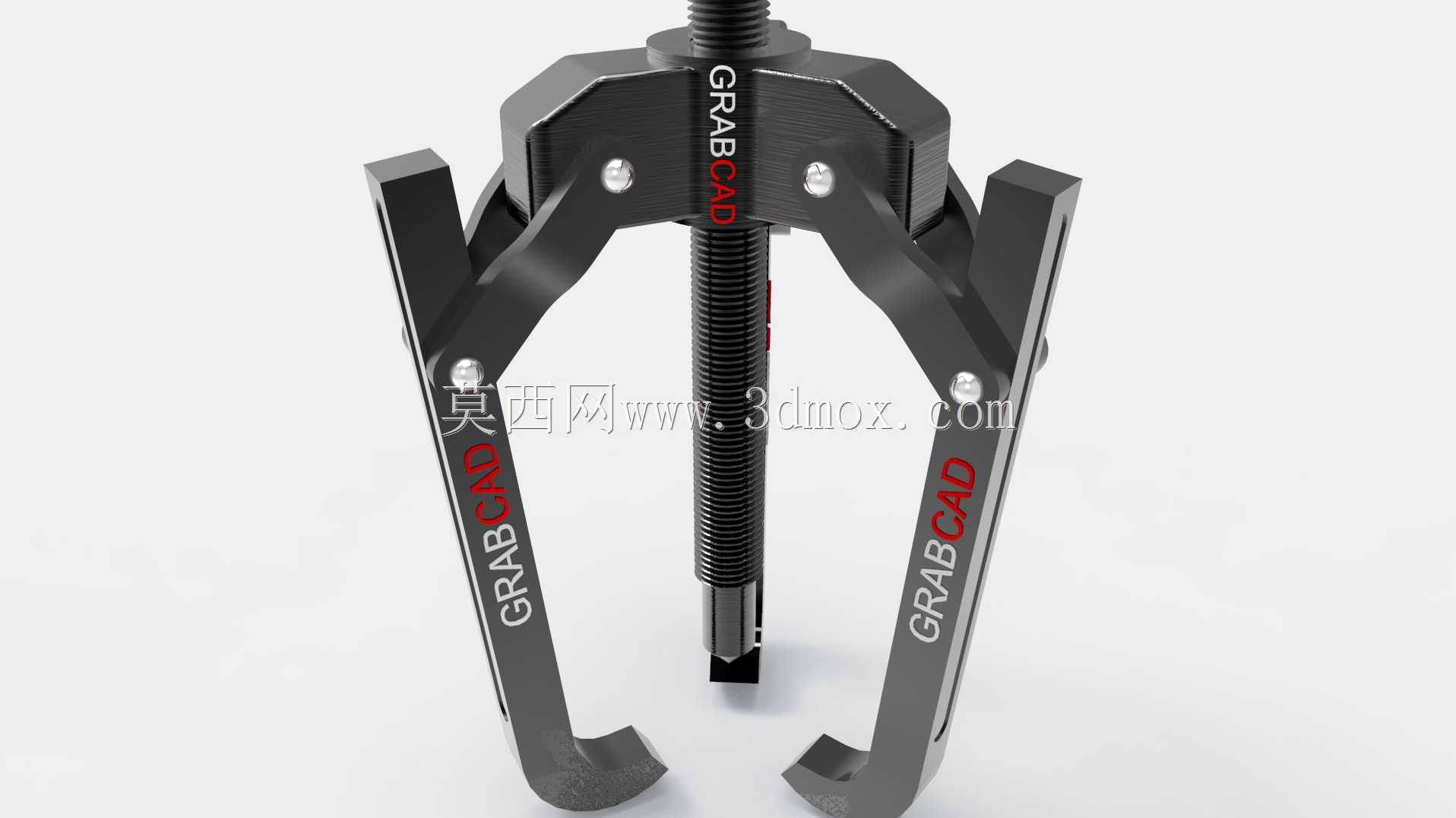

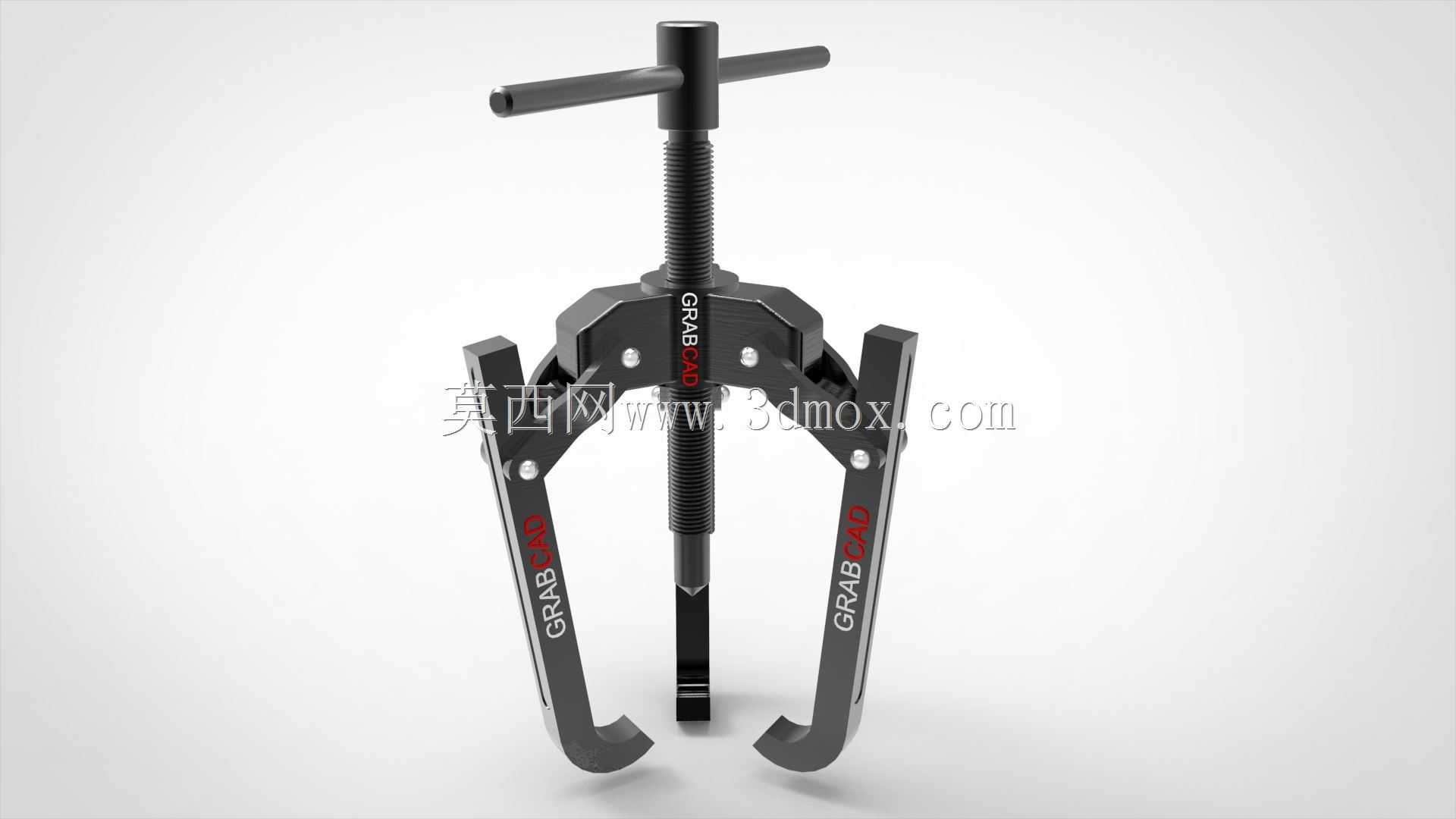

从功能特性来看，该工具采用对称三爪夹持结构，三个卡爪可沿主体支架的导向槽同步径向滑动，能够自适应不同外径尺寸的轴承外圈，卡爪端部设计有向内弯折的钩形卡口，拆卸时可牢牢勾住轴承外圈的下端面，避免拉拔过程中出现滑脱、偏载的问题。中心位置配置梯形传动丝杠，丝杠顶端设置横向穿杆式加力结构，可配套套筒或撬棍施加旋转扭矩，通过梯形螺纹的大传动比将旋转力矩转化为轴向的直线拉拔力，丝杠下端的顶头采用淬火处理的硬质合金材质，顶触轴端中心孔时不会出现压溃变形，保证拉拔过程中施力点始终与轴的中心线重合，让三个卡爪的受力均匀分布，不会出现单侧受力过大导致的轴承歪斜卡滞问题。

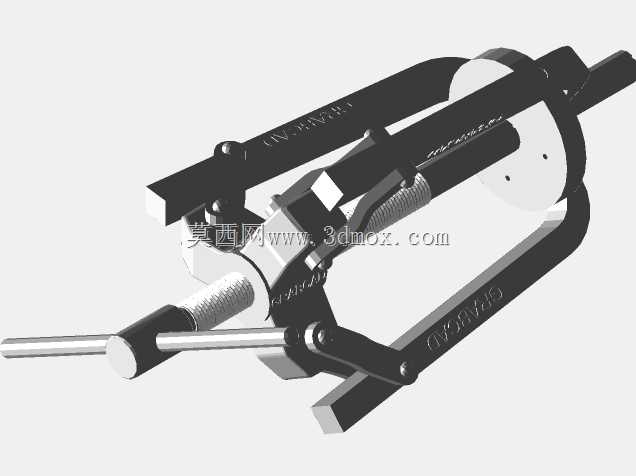

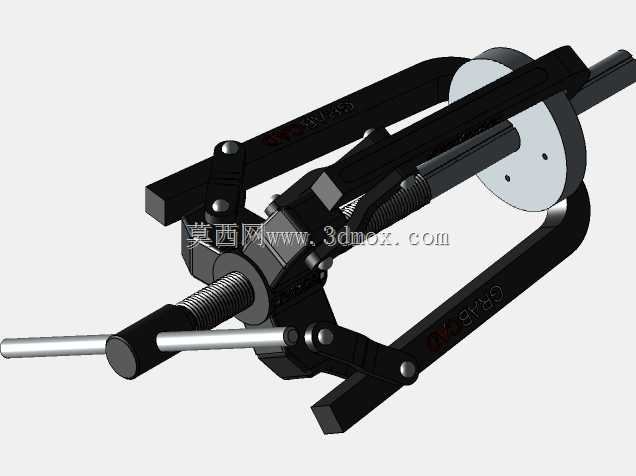

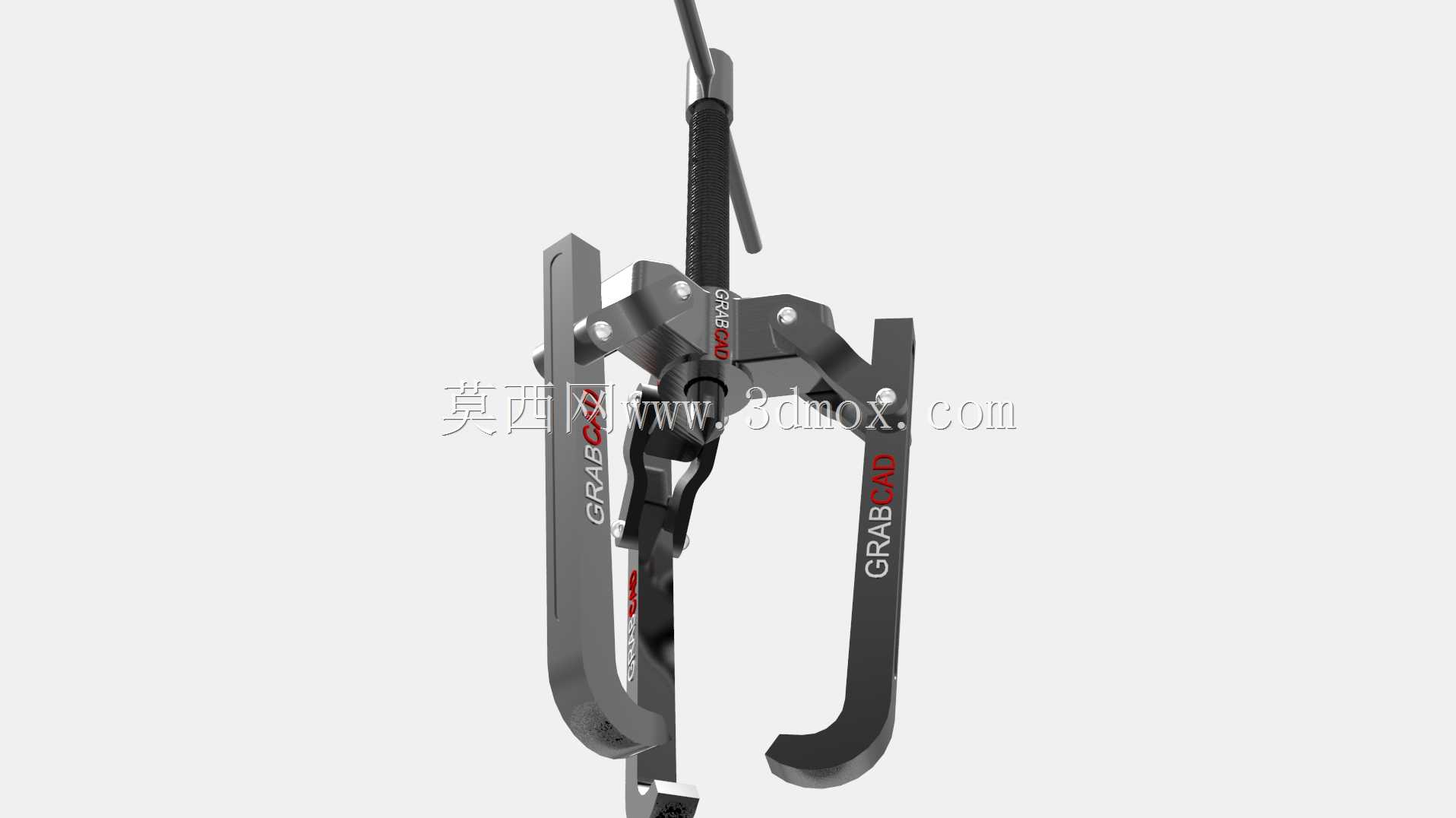

在设计思路上，这款工具优先考虑了拆卸作业的受力合理性与操作便捷性，整体框架采用高强度合金钢锻造后调质处理，保证足够的结构刚性，在最大拉拔行程下不会出现支架变形、爪臂断裂的风险。卡爪与支架的连接采用可滑移的铰接结构，既可以根据轴承外径调整张开幅度，也能在拉拔过程中自适应微小的角度偏差，避免卡爪与轴承外圈出现硬接触剐蹭。丝杠与支架的配合部位设置了润滑储油槽，长期使用也不会出现螺纹卡滞、旋转不畅的问题，适配日常维保作业中复杂的工况环境。

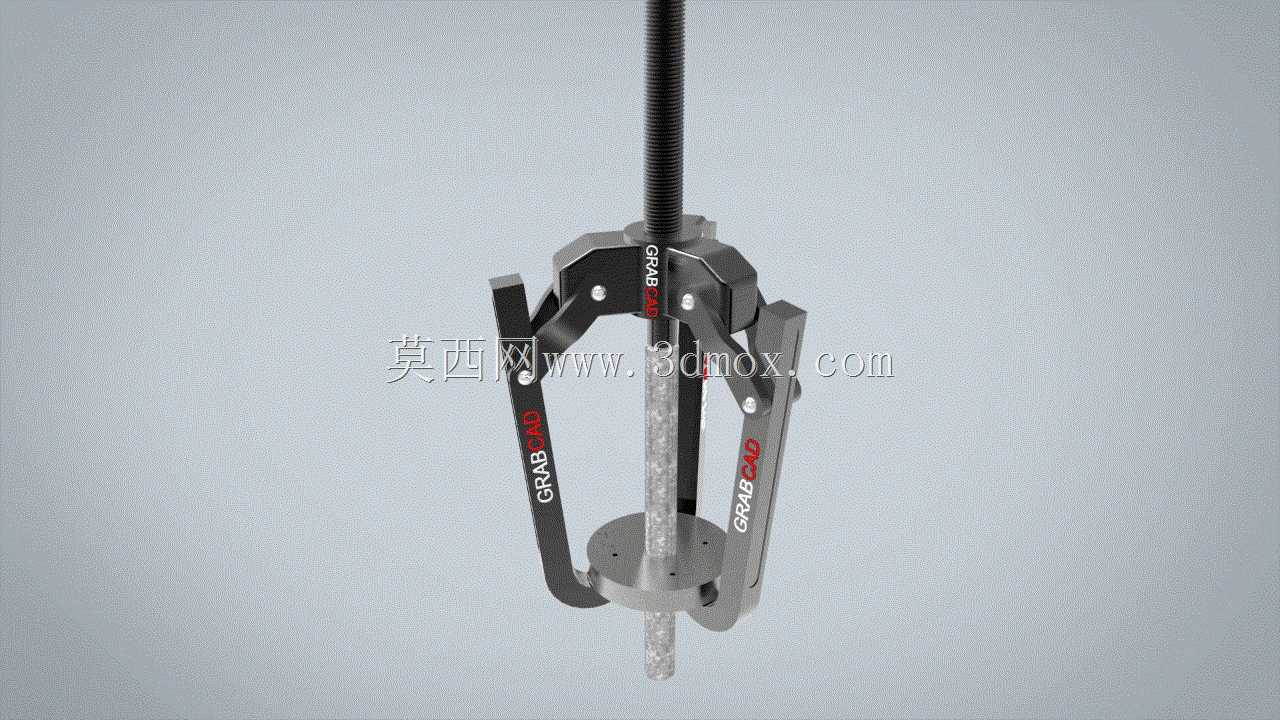

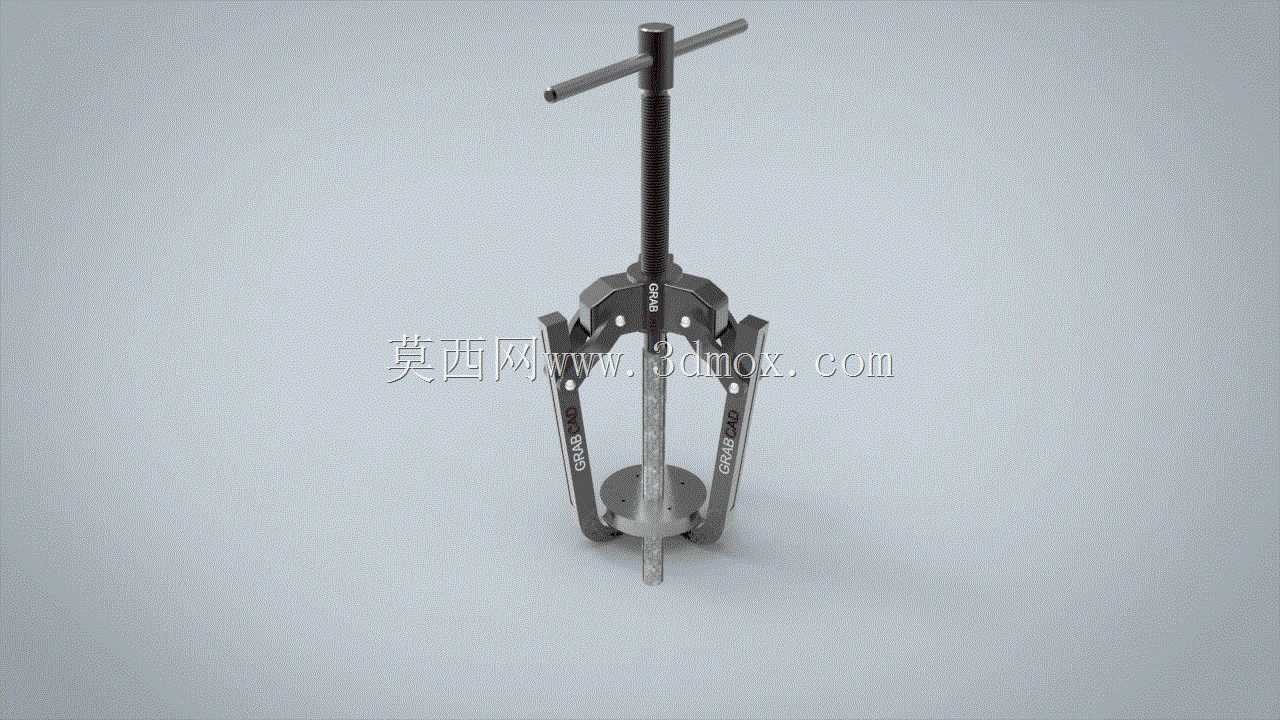

从安装边界与尺寸适配来看，该工具的卡爪最大张开直径可覆盖常规中小型设备的常用轴承尺寸，拉拔行程满足多数轴端轴承的拆卸深度需求，整体结构紧凑，不需要额外的操作空间，即使在设备内部狭窄的安装位置，也能顺利完成卡爪定位与加力操作。作业时只需要先将三个卡爪张开套入轴承外圈，调整卡爪位置让钩头完全卡住轴承下端面，再旋转中心丝杠让顶头牢牢顶住轴端中心孔，之后逐步加力旋转丝杠，就能平稳将轴承从轴上沿轴向拉出，全程不需要敲击作业，既能保护轴和轴承的配合面不受损伤，也能降低维修人员的操作强度，提升拆卸作业的安全性与效率，是机械维修场景中不可或缺的通用拆卸工装。
