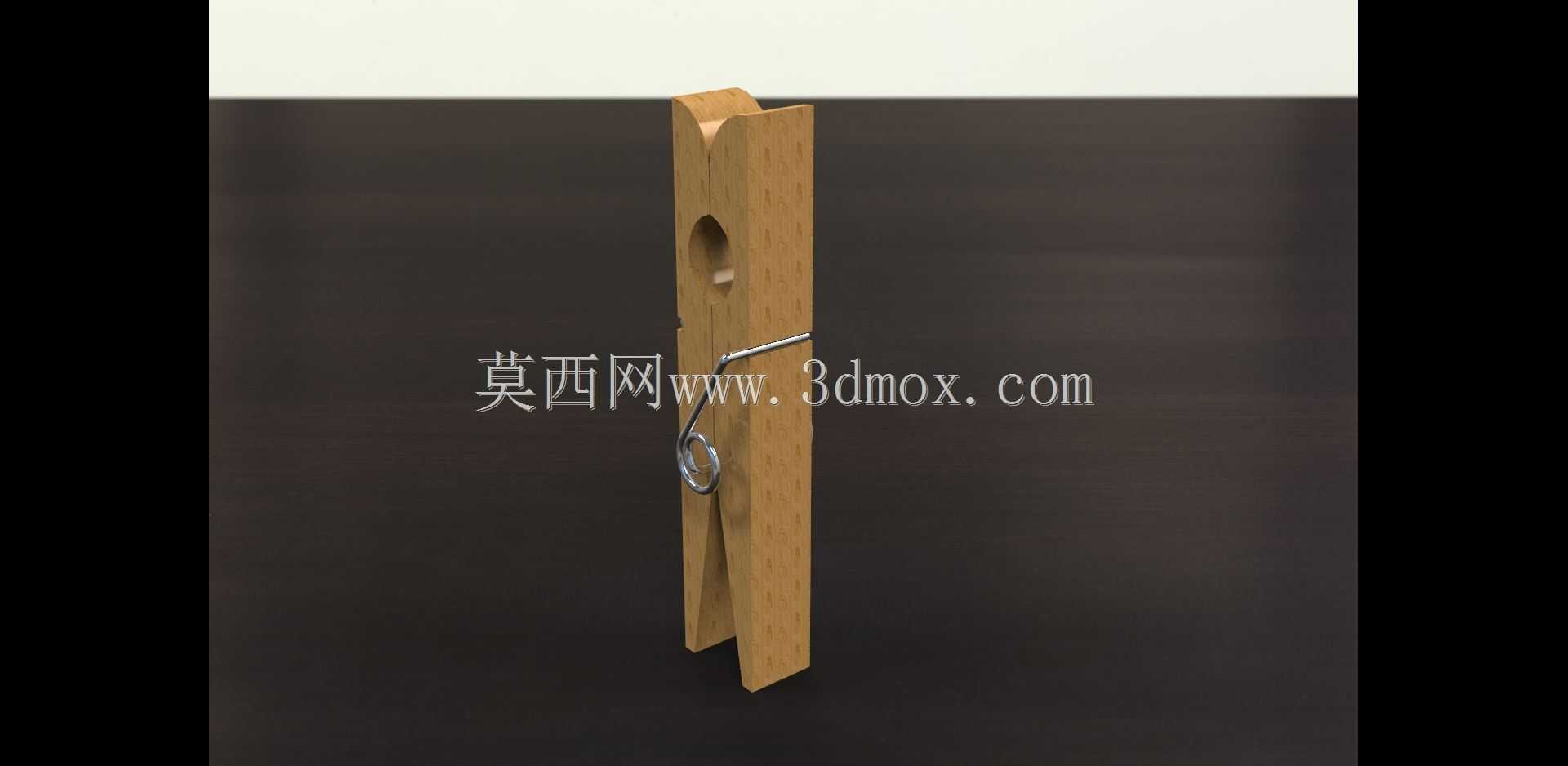

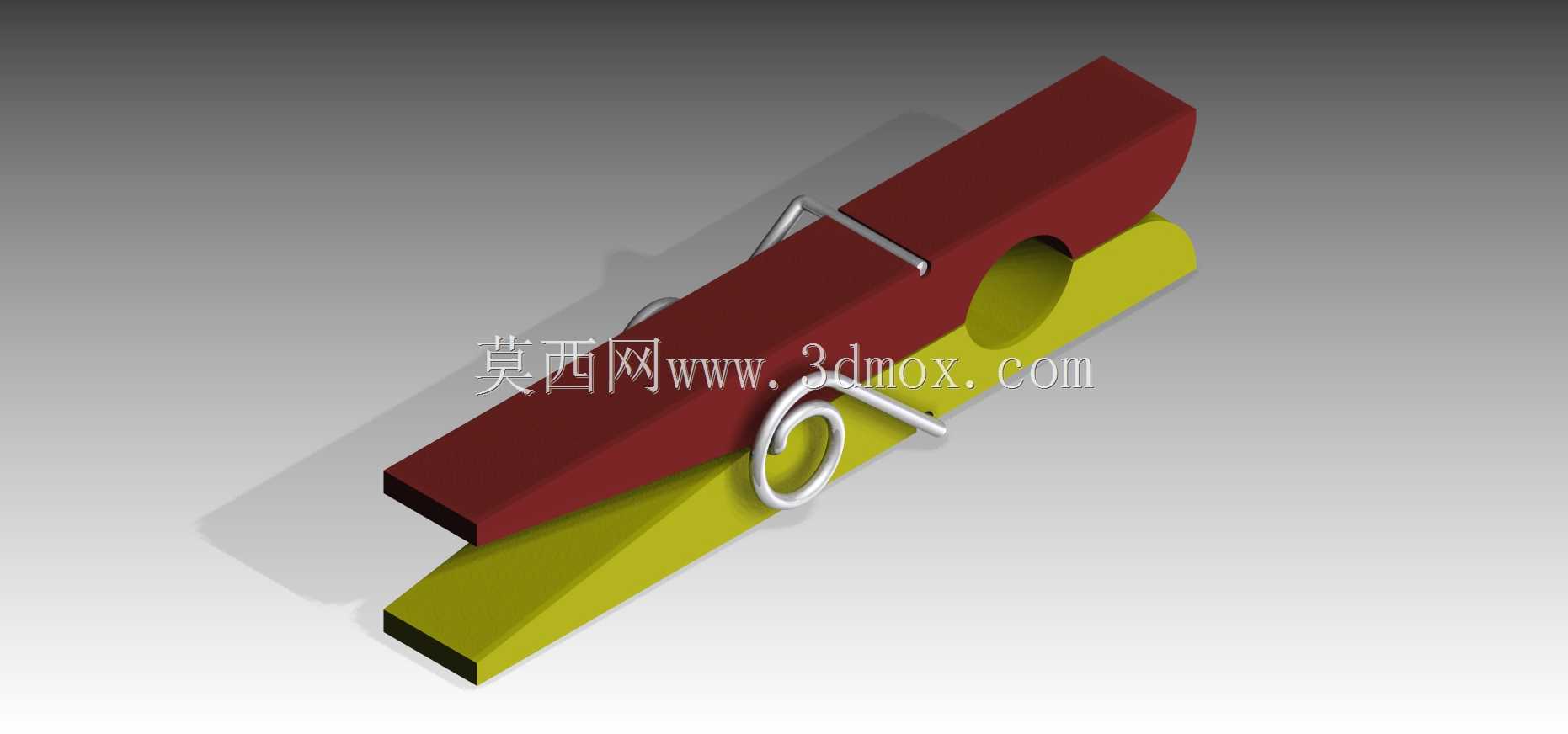

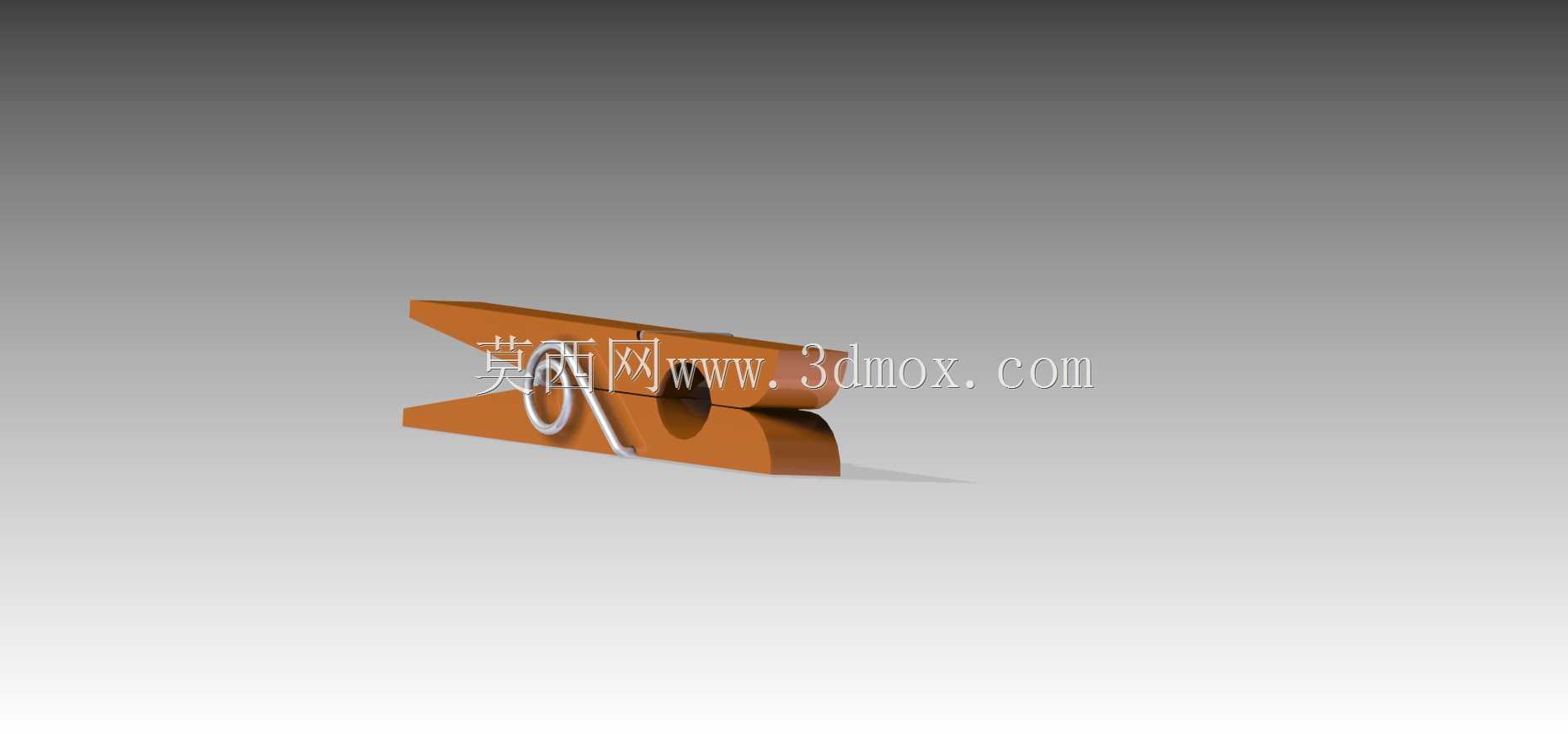

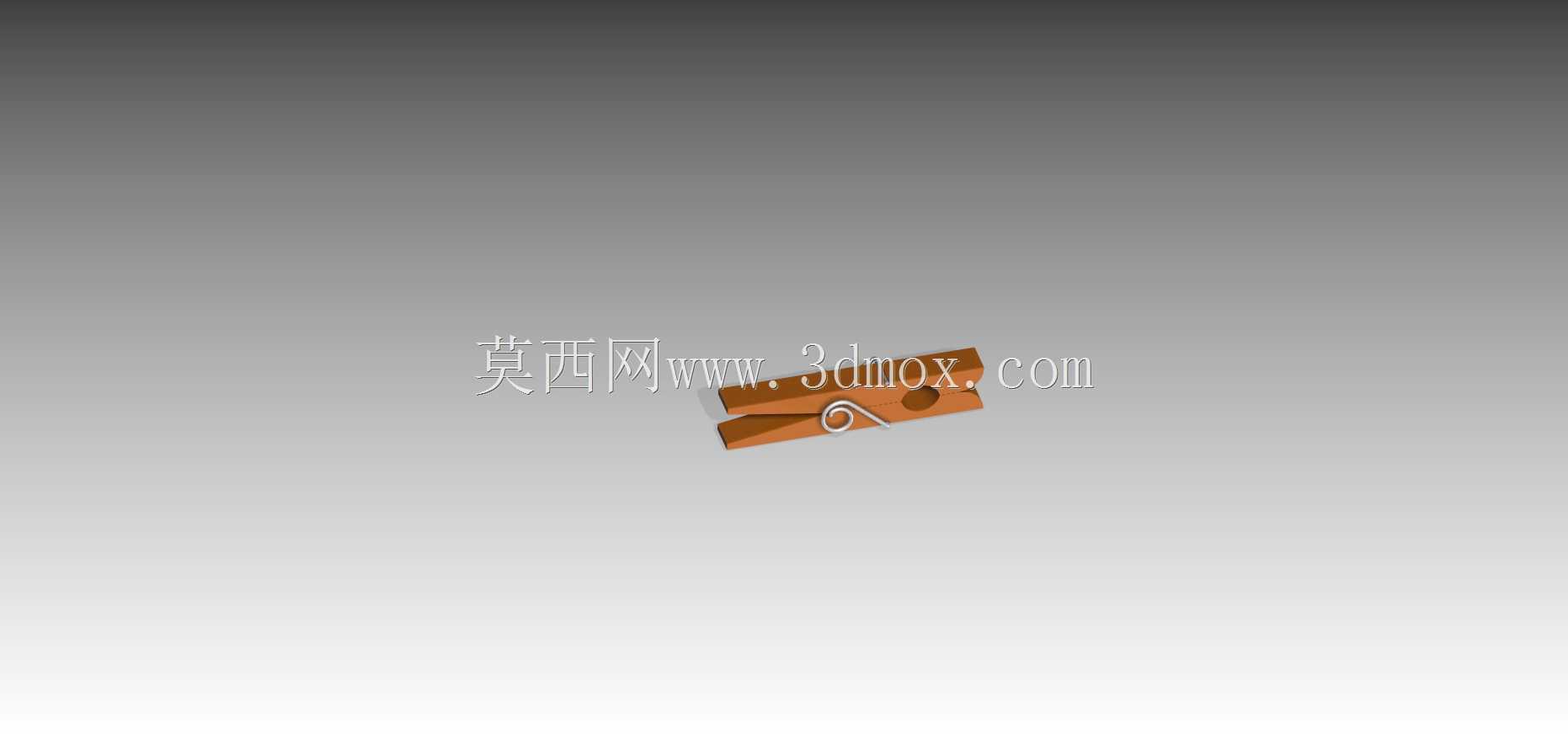

弹簧式塑料衣夹结构三维设计

　　日常场景里随处可见的弹簧衣夹，看似结构简单，实则在夹持可靠性、操作便捷性、耐用性上藏着不少结构设计的巧思，这套三维模型完整还原了扭簧驱动式塑料衣夹的全部结构细节，可作为日用小五金夹持件设计的参考样本。从实际应用场景来看，这类衣夹除了日常晾晒衣物时固定织物、防止被风吹落之外，在小型生产工位、物料分拣场景中也常被用来临时固定轻薄物料、标识卡片，部分实验室场景也会用同结构的夹子固定试样袋、记录便签，适用场景覆盖日用、轻工、小型作业工位等多个领域，核心作用是通过弹性件提供的持续夹紧力，实现两个被夹物件的临时压合固定，无需额外紧固件，操作时单指按压即可张开夹口，松开后自动夹紧，单手即可完成全部操作，适配高频次快速取放的使用需求。

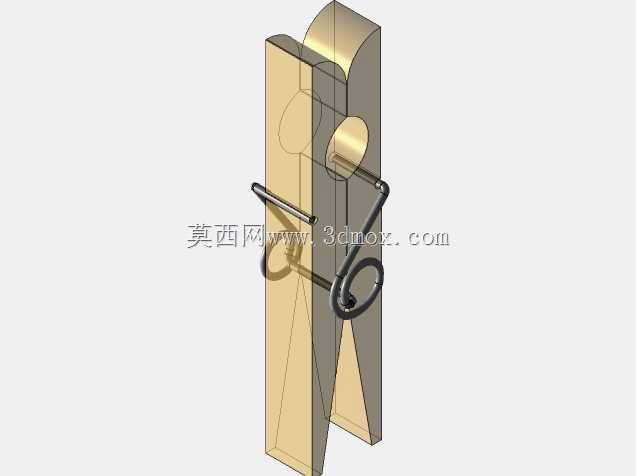

　　从功能特性来看，这款衣夹采用上下两片夹体配合圆柱螺旋扭转弹簧的结构，夹体的夹持面做了微幅内凹的贴合设计，接触边缘做了圆角过渡，既可以增大与被夹物件的接触摩擦力，避免夹持后打滑脱落，也能防止尖锐边缘刮伤织物或者操作人员的手部。扭簧的两个扭臂分别卡入上下夹体的定位槽内，弹簧的螺旋段套在夹体中部的铰接销轴位置，当按压夹体尾端时，上下夹体绕铰接点转动，夹口张开，此时扭簧被扭转储存弹性势能，松开按压的外力后，扭簧的回复力矩带动夹体回转，夹口闭合产生持续的夹紧力。夹体中部的铰接结构没有采用额外的金属销轴，而是在其中一片夹体上做出一体的铰接凸柱，另一片夹体做出对应的铰接孔，装配时直接卡合即可，减少了独立零件数量，降低装配工序的复杂度，也避免了金属销轴锈蚀带来的铰接卡顿问题。

　　设计思路上，夹体的外形做了贴合手指按压弧度的曲面处理，尾端按压位置的宽度略大于夹口位置，按压时的受力面积更大，长时间操作也不会产生明显的压痕痛感。夹体上的弹簧定位槽做了限位挡边，扭簧安装后不会沿夹体长度方向窜动，避免使用过程中弹簧移位导致夹紧力失效。夹口位置的夹持面做了细微的防滑纹理设计，模型中还原了这一细节，夹持光滑面料或者薄型塑料片时也能提供足够的静摩擦力，不会出现夹合后滑落的情况。从安装边界与尺寸适配来看，这款衣夹的整体长度控制在常规手持操作的舒适区间，夹口最大张开量可以满足夹持总厚度不超过10mm的物件，适配日常晾晒的多数织物厚度，以及工位上常用的薄型物料、卡片类物件的夹持需求。夹体的壁厚做了均匀化处理，塑料注塑成型时不会出现壁厚不均导致的缩痕、翘曲问题，铰接位置的壁厚做了局部加强，避免反复开合过程中铰接位置出现疲劳断裂。扭簧的线径、圈数经过匹配设计，提供的夹紧力既不会因为力过小导致夹持不稳，也不会因为力过大导致按压操作费力，同时弹簧的有效扭转行程刚好匹配夹口的最大张开角度，不会出现弹簧过扭导致的塑性变形问题。

　　在建模细节上，模型完整还原了夹体的拔模角度，适配注塑生产的脱模需求，所有棱边都做了符合生产工艺的圆角处理，没有尖锐的直角结构，既提升了使用时的安全性，也能避免注塑件应力集中导致的开裂问题。弹簧的建模还原了扭簧的真实螺旋形态与扭臂角度，装配关系完全符合实际生产的装配逻辑，上下夹体的铰接配合间隙控制在合理范围，既可以保证转动灵活无卡滞，也不会出现间隙过大导致的夹体错位问题。这类小型夹持件的设计往往容易被忽略细节，实际上从弹簧力值匹配、夹体受力分布到操作人机工程学的考量，都会直接影响产品的实际使用体验，这套模型完整呈现了成熟量产衣夹的全部结构特征，对于同类小型夹持五金件的结构设计、建模参考都有实际的借鉴价值，设计人员可以在此基础上调整夹体尺寸、弹簧参数，衍生出适配不同夹持需求的专用夹子结构，比如适配更大夹持厚度的被夹物、或者针对特殊场景调整夹持力大小，都可以通过修改对应结构参数快速实现。
