带金属提手的家用清洁塑料水桶结构

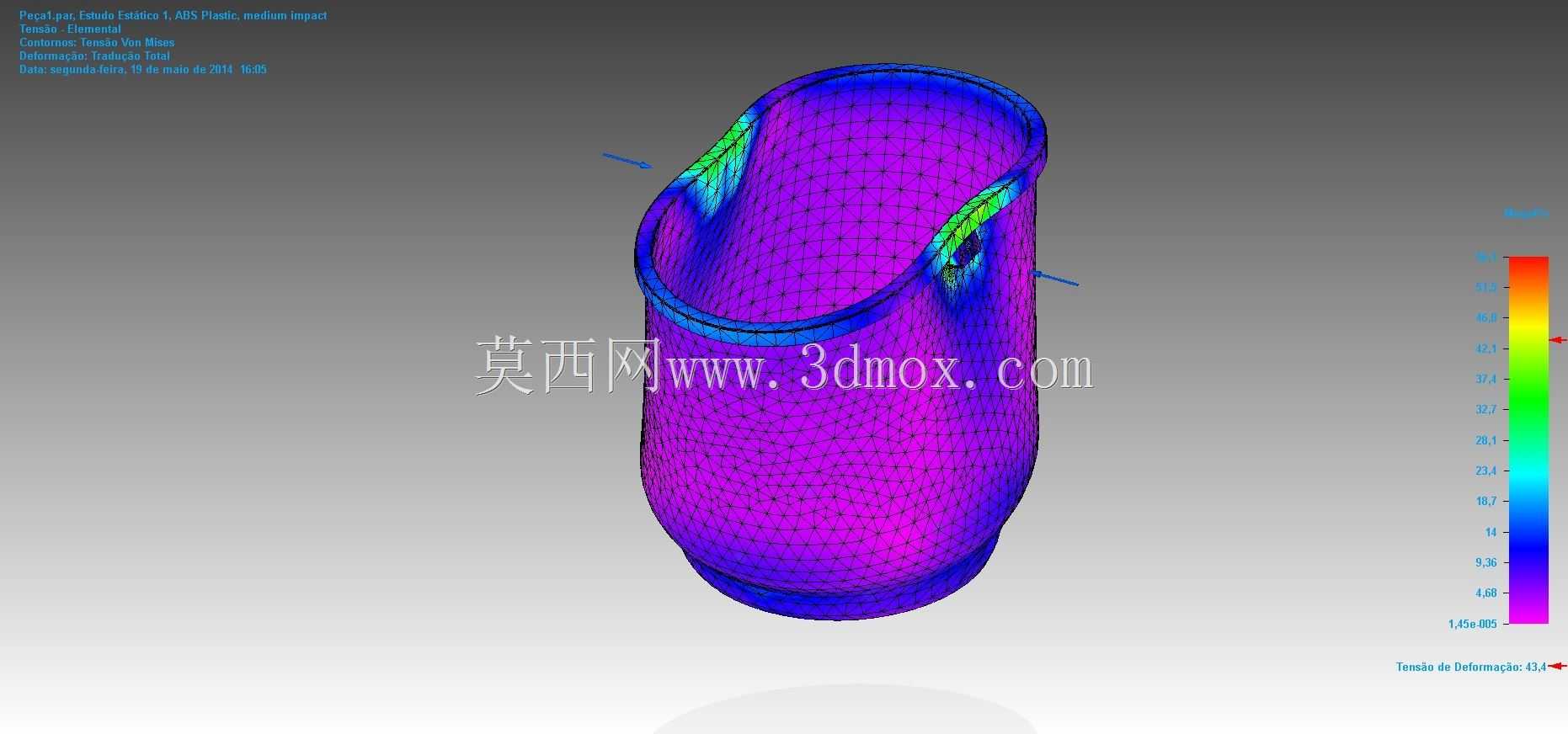

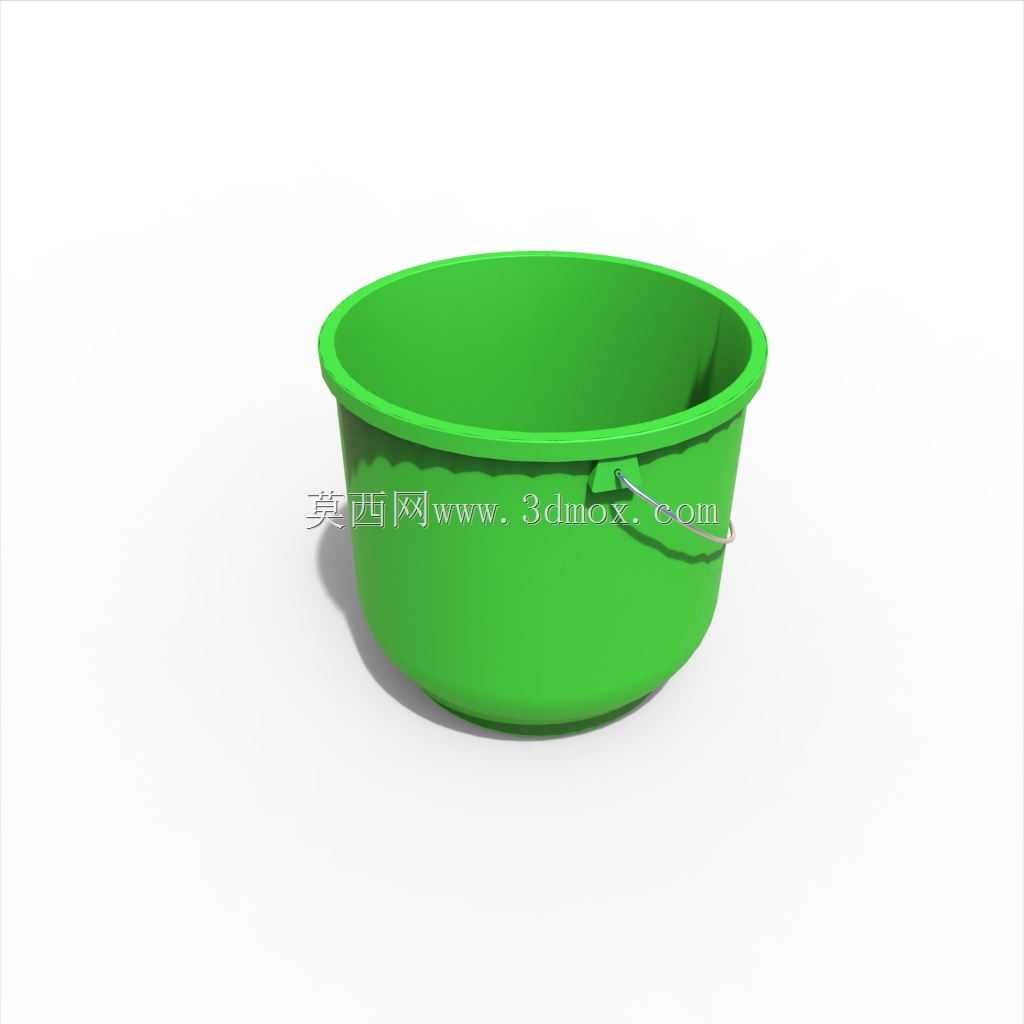

　　日常清洁作业里，这类带弧形金属提手的塑料水桶是保洁、家装收尾、小型物料转运场景里的高频使用容器，很多人做三维建模时容易忽略提手与桶身的连接受力点，实际使用中这个位置恰恰是最容易出现应力开裂的部位。从结构设计逻辑来看，桶身采用上宽下窄的锥度设计，一方面是为了空桶堆叠时能够嵌套收纳，减少仓储与运输过程中的空间占用，另一方面倾斜的桶壁在盛装液体时，能更好地分散水体对桶壁的侧压力，避免满水状态下桶身鼓胀变形。桶口位置做了加厚的卷边处理，这个结构不只是为了提升握持时的手感，更重要的是给整个桶口提供环形的结构刚度，避免提手提拉满载水桶时，桶口受集中载荷出现椭圆化变形，卷边内部的圆角过渡也能减少清洁时的边角积垢，日常使用后冲洗不会残留污渍。

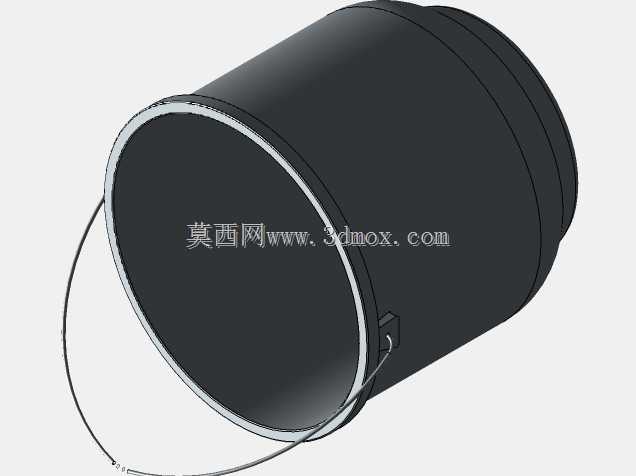

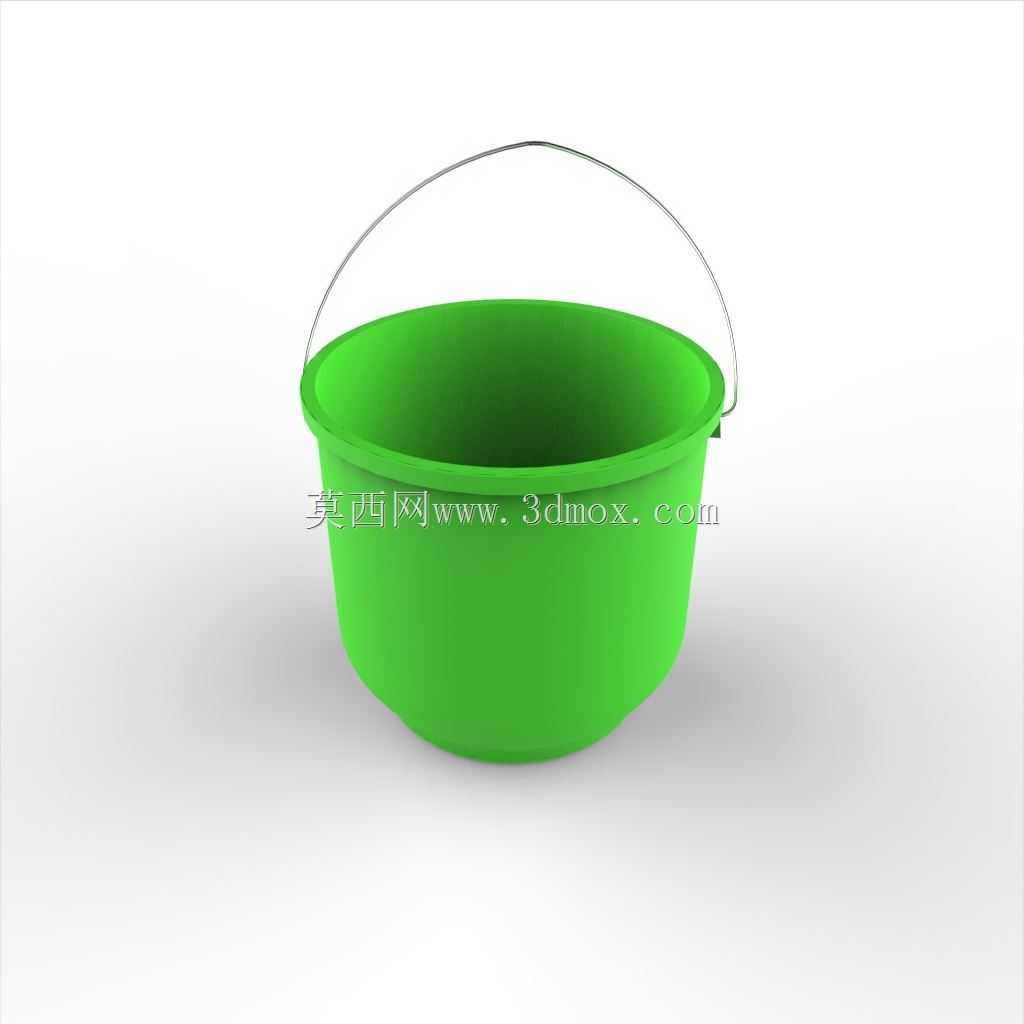

　　提手采用冷拔钢丝弯制的弧形结构，两端的挂耳直接嵌入桶身上部的预埋连接位，连接位做了局部的壁厚加厚，从建模的壁厚分配来看，这个区域的壁厚比桶身主体厚1.5毫米左右，能够承受满载状态下整个桶体加液体的全部重量，不会出现挂耳处撕裂的问题。提手的弧形曲率经过匹配，提拉时重心刚好落在桶体中心轴线上，不会出现单侧倾斜洒漏的情况，提手表面没有做额外的包覆结构，依靠钢丝本身的圆弧过渡减少握持时的压强，短距离搬运满载水桶时不会出现明显的勒手感。桶底设计了一圈凸起的支撑脚，整个桶体放置在地面时，只有外圈的支撑环接触地面，一方面能够避免桶底平面与地面完全贴合形成负压，提拿的时候不会因为吸附力增加额外的负重，

　　另一方面凸起的支撑环能够减少桶底与地面的摩擦面积，在粗糙的水泥地面拖动时，不会大面积磨损桶底平面，延长容器的使用寿命。桶身外壁做了光滑的免喷涂设计，没有额外的加强筋凸起，一方面是便于注塑生产时的脱模，减少模具结构的复杂度，另一方面光滑的外壁在沾染污渍、泥浆后，能够直接用抹布擦拭干净，不会在加强筋的凹槽里残留污垢。从实际使用的边界尺寸来看，这类水桶的口径通常在300毫米到350毫米之间，桶身高度在200毫米到250毫米之间，满载盛装液体的容积在10升到12升左右，这个容量区间刚好匹配日常清洁时的单次取水需求，不会因为容量过大导致提拉负重过高，也不会因为容量过小需要频繁往返接水。在建模过程中需要注意，桶身的拔模角度通常设置在1.

　　5度到2度之间，这个角度既能够保证堆叠嵌套时的顺畅度，也不会因为锥度过大导致桶底尺寸过小，放置时稳定性不足。桶身内壁的圆角全部做了R3以上的过渡，没有尖锐的内角，一方面是避免注塑时出现应力集中导致的开裂，另一方面清洁时抹布能够轻松触及所有内壁位置，不会留下清洁死角。提手与挂耳的连接位置预留了0.5毫米的转动间隙，保证提手能够顺畅翻折，倾倒桶内液体时提手不会卡滞，翻折到桶身一侧时也不会突出桶口平面，多个桶嵌套堆叠时提手能够完全贴合桶壁，不会影响堆叠的紧凑度。很多新手建模时会把桶壁做成等壁厚结构，实际上这类注塑水桶的壁厚是从上到下略微递减的，桶口位置壁厚最厚，往桶底方向逐渐收薄，这样的设计既能够保证桶口的结构强度，也能够减少注塑时的材料用量，同时避免壁厚不均导致的注塑缩痕问题。桶底的支撑环高度通常在5毫米左右，这个高度既能够保证桶底与地面留有足够的间隙，避免地面的积水直接浸泡桶底，也不会因为支撑过高导致桶体重心上移，放置时出现不稳晃荡的情况。
