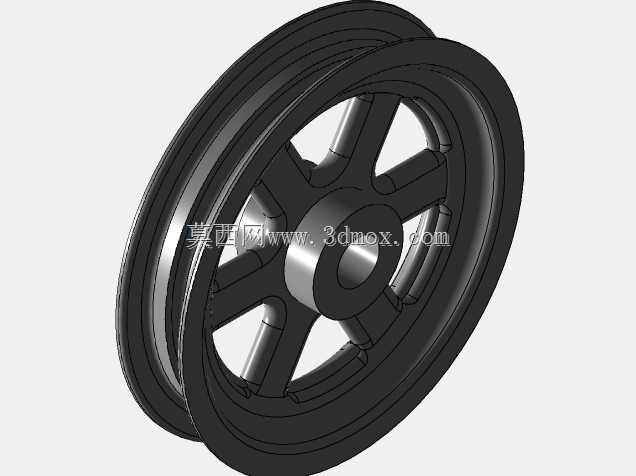

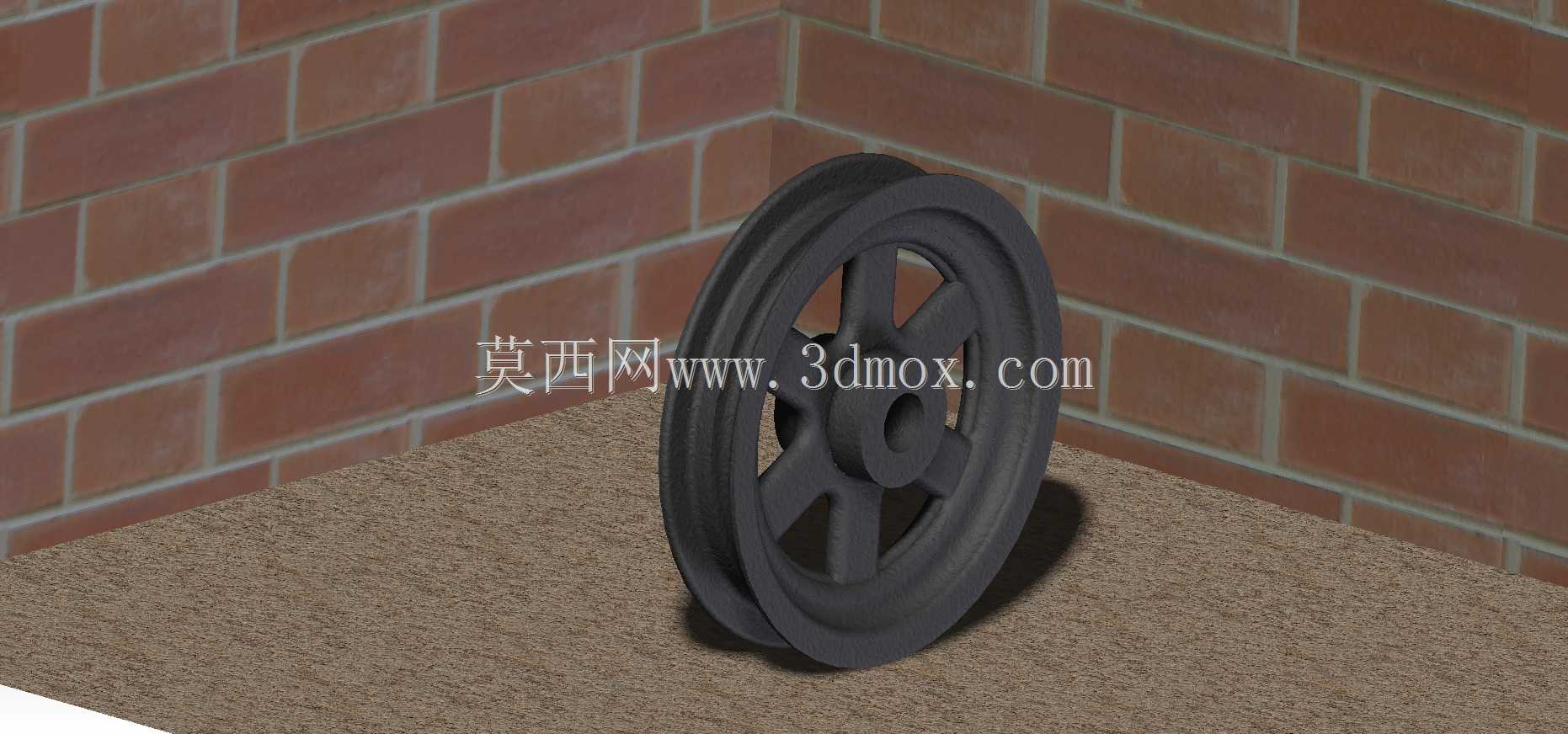

单槽辐条式V型传动皮带轮结构

　　日常做传动结构选型时，这类单槽辐条式V带轮是轻载传动场景里出镜率极高的零件，不少小型输送线、农用辅机、家用设备的减速传动段都会用到这类结构，相比实心轮体，辐条式的设计能在保证轮体强度的前提下大幅降低自重，减少轴端的悬臂负载，尤其适合中心距较长、传动功率不高的开式传动场景。从结构设计逻辑来看，轮缘的V型槽尺寸是匹配对应型号三角带的核心，槽角、槽深、槽宽的公差直接决定皮带的贴合度，要是槽面加工粗糙度不够或者角度偏差，运行时很容易出现皮带打滑、异常磨损的问题，建模时轮槽的工作面需要做连续的曲面过渡，不能出现棱角，避免运行中切割皮带的纤维层。轮辐采用六根等距分布的辐条结构，每根辐条的截面做了等强度的变厚度处理，靠近轮毂的位置厚度更大，

　　往轮缘方向逐渐收薄，这种设计能均匀传递扭矩，避免轮辐根部出现应力集中，要是做有限元校核的话，额定扭矩下辐条的最大应力点基本都在轮毂与辐条的过渡圆角处，所以建模时这个位置的圆角不能省，很多新手建模容易直接做直角连接，实际生产出来的零件很容易在启停冲击下从根部断裂。轮毂部分的中心孔是安装定位的核心，孔的公差一般选H7级，配合对应的轴径做过渡配合，键槽的尺寸要匹配所选平键的规格，键槽的对称度公差需要控制在0.02mm以内，不然安装时会出现键侧卡滞，运行时产生偏载。安装边界方面，这类带轮的轴向定位靠轴肩和轴端挡圈实现，所以轮毂的端面需要和轴线保持垂直，端面跳动量不能超过0.1mm，不然皮带运行时会出现轴向窜动，频繁掉带。

　　轮体的外径尺寸直接决定传动比，建模时要保证节圆直径的公差，因为三角带的传动是靠节面摩擦传递动力，要是节圆尺寸做小了，实际传动比会比设计值偏大，导致从动轮转速达不到设计要求。实际应用里，这类带轮常和Y型或者Z型三角带配合，传递的功率一般在几千瓦以内，适合转速不超过1500转每分的工况，要是转速过高，辐条结构的风阻和动平衡问题会凸显，高速场景下就需要换成实心轮或者腹板轮。另外轮缘的两侧边缘做了小倒角，一方面是安装皮带时方便导向，另一方面也能避免边缘的锐边割伤操作人员，细节处的工艺结构不能忽略。做三维建模的时候，轮槽的工作面需要和轮毂孔保持同轴度，同轴度公差控制在0.03mm以内，不然运行时皮带会出现周期性的松紧变化，加剧振动和噪音。

　　很多人做这类零件建模时容易忽略静平衡的设计要求，实际生产中这类辐条式带轮做完粗加工后都需要做静平衡校验，去除不平衡量，所以建模时可以提前在轮辐背面预留平衡去重的工艺位置，方便后续加工调整。从材料选择来看，这类带轮一般采用灰铸铁HT200铸造，铸造后需要做时效处理消除内应力，避免加工后出现变形，要是用于有防腐要求的场景，也可以采用尼龙或者工程塑料注塑成型，但塑料带轮的承载能力会低很多，只适合小功率的家电或者小型机具场景。安装的时候要保证两个配对带轮的轮槽中心面对齐，偏移量不能超过带轮中心距的千分之二，不然会加速皮带的侧面磨损，降低皮带使用寿命。
