螺旋进给式可调夹持锁紧机构结构

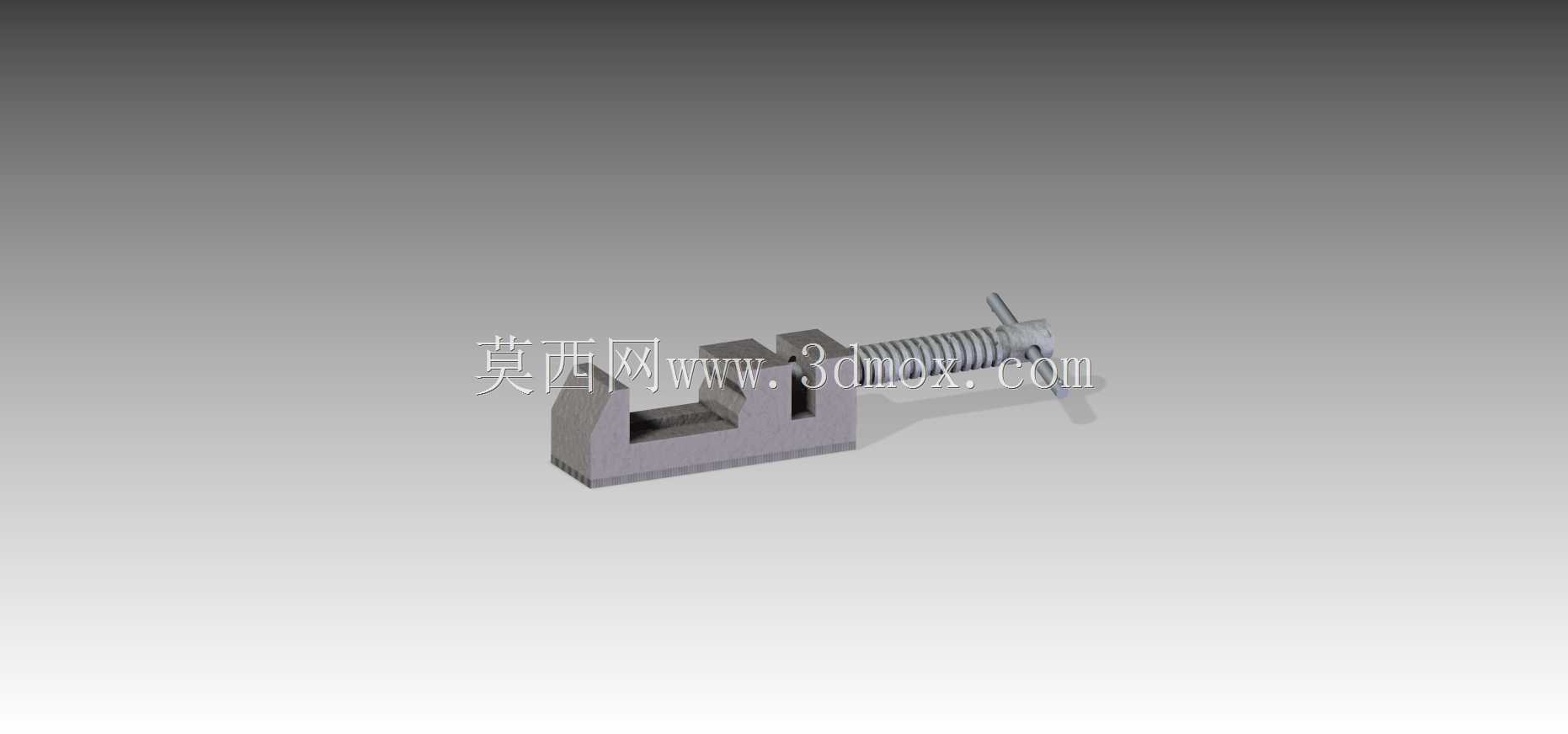

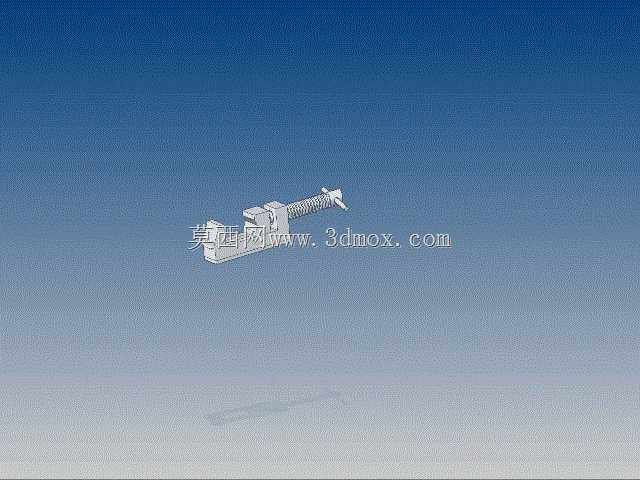

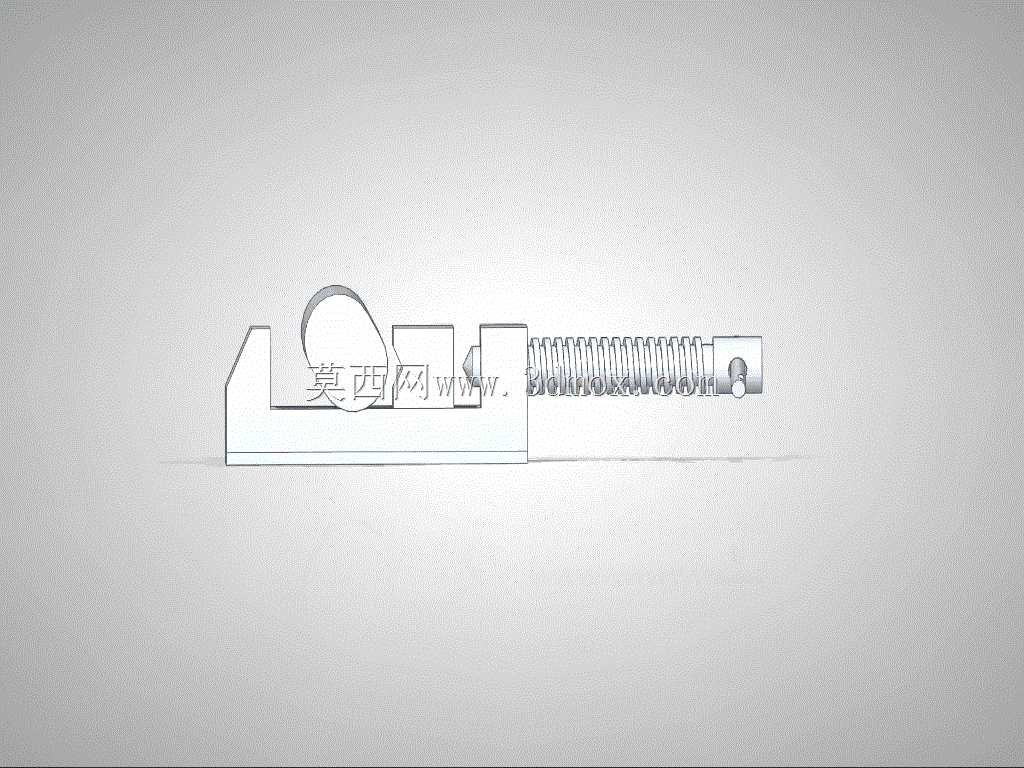

　　该螺旋进给式可调夹持锁紧机构，是工装夹具领域应用极为广泛的基础执行部件，在机械加工工位的工件定位、装配线的零部件固定、检测工位的样件装夹场景中都承担着核心的夹持定位作用，区别于液压、气动类夹持部件，这类纯机械螺旋进给结构不需要额外配套动力源，依靠手动操作即可实现稳定的夹持力输出，在无气源、无液压站的零散加工工位、野外维修作业场景、小型维修车间的日常作业中适配性极强，不会因为动力配套问题限制使用场景。从结构功能逻辑来看，整个机构依靠固定钳身作为承载基准，活动钳块配合梯形传动螺杆实现直线进给动作，螺杆尾部的限位结构与固定钳身的端部挡块配合，避免螺杆进给过程中出现轴向窜动，钳口位置的圆弧压块设计，既可以适配平面类工件的夹持，

　　也能对圆柱类轴件、不规则轮廓的小型零部件实现稳定压紧，不会因为工件接触面存在弧度出现压持打滑的问题。设计过程中优先考虑了操作的便捷性，螺杆的导程选取经过反复校核，单圈旋动对应的钳口进给量控制在1.2-1.5mm区间，既不会因为导程过大导致夹持力难以精准控制，也不会因为导程过小增加操作的旋动圈数，日常装夹工件时，快速调整钳口到接近工件位置后，只需要施加很小的力在驱动端即可完成锁紧，钳身的基准面做了平面度公差约束，安装到工作台面时可以直接作为定位基准使用，不需要额外做找平校准。从安装边界尺寸来看，整个机构的整体长度控制在160mm区间，钳身最大宽度为48mm，闭合状态下的整体高度为32mm，钳口最大开合行程为70mm，

　　安装孔位采用对称分布的沉孔设计，孔距为120mm，可以直接适配标准T型槽工作台的安装尺寸，也可以通过过渡连接板固定在专用工装板、自动化线体的定位工位上，不需要对安装面做特殊的二次加工。结构细节上，螺杆与活动钳块的连接位置采用了间隙配合的铰接结构，长期使用出现磨损后可以单独更换螺杆或者钳块组件，不需要整体报废，降低了日常维护的成本，钳身的导轨面做了耐磨处理，活动钳块往复进给的过程中不会因为长期摩擦出现间隙过大、夹持定位偏移的问题，弹簧组件的配置可以在松开螺杆时带动活动钳块自动回退，不需要手动拉开钳口，减少操作过程中的多余动作。在实际应用中，这类夹持机构既可以作为独立的台钳使用，也可以作为功能模块集成到专用工装、检测治具、

　　焊接定位夹具中，针对不同的作业场景，只需要更换钳口位置的压块形状，就可以适配异形工件、薄壁件、脆性材料的夹持需求，不会因为压持力集中造成工件表面损伤，螺旋副的自锁特性可以保证在振动工况下夹持力不会出现衰减，长时间装夹工件也不会出现松脱的问题，完全满足机械加工、装配、检测环节的定位精度要求。建模过程中对各个运动部件的配合间隙做了精准还原，螺杆的螺纹牙型、钳身的导轨配合面、活动块的滑动行程都按照实际加工公差做了参数化设置，既可以直接用于工程出图指导加工，也可以导入仿真软件做夹持力校核、运动干涉验证，为后续的工装改型、非标定制提供了可直接复用的基础模型，不需要从零开始搭建结构框架，能够大幅缩短非标夹具的设计周期。
