格兰波夹持式测量固定支架结构

　　在机加工现场的工序间尺寸检测、工装夹具找正、设备装配同轴度校准场景里，这类夹持式测量固定支架是一线检测人员随身配备的常用辅助工装，区别于传统磁力表座依赖导磁工作面吸附的固定逻辑，它采用C型夹钳结构作为安装基座，可直接夹持在机床工作台边缘、工装挡板、工件非加工凸缘等任意有一定厚度的实体棱边上，不受工件材质导磁属性限制，在铝件、铜件、不锈钢件加工工位的适配性远优于常规磁力表座。

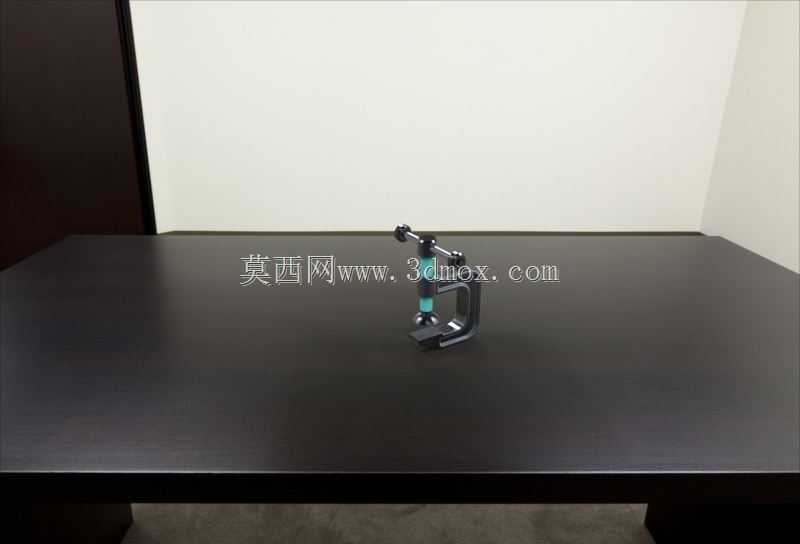

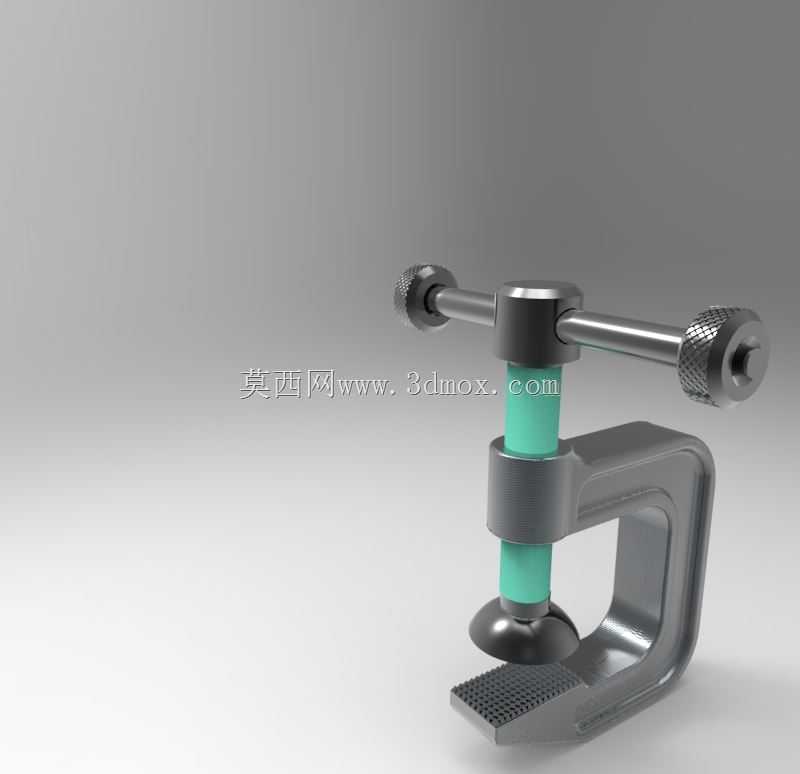

　　从结构设计逻辑来看，整个支架分为夹钳基座、竖向支撑杆、横向微调臂、表具安装夹头四个核心部分，夹钳基座的开口范围做了梯度适配，可兼容3mm到45mm厚度的夹持边，夹钳的压紧端内嵌了防滑橡胶垫，既可以避免夹伤被夹持工件的表面镀层，也能在设备运行产生轻微振动的工况下防止支架滑移，保证测量数据的稳定性。竖向支撑杆采用硬质铝合金材质做表面阳极氧化处理，直径统一为12mm，和行业内通用表架的杆径标准一致，可兼容市面上绝大多数的表具连接配件，不需要额外做转接件加工。横向微调臂和竖向杆的连接采用万向锁紧结构，松开锁紧旋钮后可实现360度任意角度旋转、上下位置无级调整，调整到位后拧紧旋钮即可通过内部的楔形涨紧结构锁死位置，不会出现长期使用后锁不紧、下垂移位的问题。

　　表具安装端的夹头做了弹性开口设计，可夹持直径6mm、8mm、10mm的测量表测杆，适配百分表、千分表、杠杆表等多种常用测量量具，夹头侧面的微调旋钮可实现测头位置的毫米级微动进给，在找正工件圆心、测量端面跳动的时候，不需要反复挪动整个支架的位置，只需要旋转微调旋钮就能让测头精准接触被测表面，大幅降低检测时的调整耗时。

　　在安装边界上，整个支架收拢状态下的整体高度不超过180mm，横向臂完全伸出后最大测量延伸距离为120mm，夹钳基座的底部厚度只有12mm，即使在机床工作台T型槽间隙较小、工装排布紧凑的工位上，也能找到合适的夹持位置，不会和周边的刀具、夹具产生运动干涉。和普通的固定式表架不同，这款支架的所有活动关节都做了阻尼预紧，调整的时候不会出现臂体突然下坠砸伤工件表面的情况，在精密零件加工的检测场景里，这种细节设计能有效避免操作失误带来的工件报废问题。

　　从实际使用的工况适配性来看，这类支架除了常规的机加工检测场景，还可以用在自动化设备的行程限位调整、3D打印工件的尺寸复核、工装夹具的装配定位等场景，因为不需要依赖磁力吸附，在木质工作台、塑料工装板上也能稳定固定，适用场景比传统磁力表座更宽泛。结构设计上没有采用复杂的传动零件，所有锁紧结构都是纯机械摩擦锁紧，日常使用不需要特殊维护，只需要定期清理关节处的切削液、铁屑残渣，就能保证长期的锁紧可靠性，夹头处的弹性开口如果出现长期使用后的磨损间隙，只需要调整夹头侧面的紧固螺丝就能补偿间隙，不需要整体更换支架，后期维护成本极低。

　　在建模过程中需要重点关注几个配合尺寸的公差控制：一是万向关节处的涨紧套和杆体的配合间隙，间隙过大会导致锁紧后臂体晃动，间隙过小则会出现调整卡顿、旋钮拧不动的问题；二是夹钳基座的压紧螺杆行程，要保证最大开口位置时螺杆不会从基座螺纹孔内脱出，最小开口位置时压垫能和基座夹持面完全平行，避免点接触导致的夹持不稳；三是表具安装夹头的同轴度，要保证夹持表具后测杆的运动方向和微调进给方向一致，否则会出现微调时测头偏斜、测量数据不准的问题。整个支架的所有棱角位置都做了R1.5的圆角处理，没有尖锐的毛刺棱角，符合车间操作的安全规范，不会在调整过程中划伤操作人员的手部。
