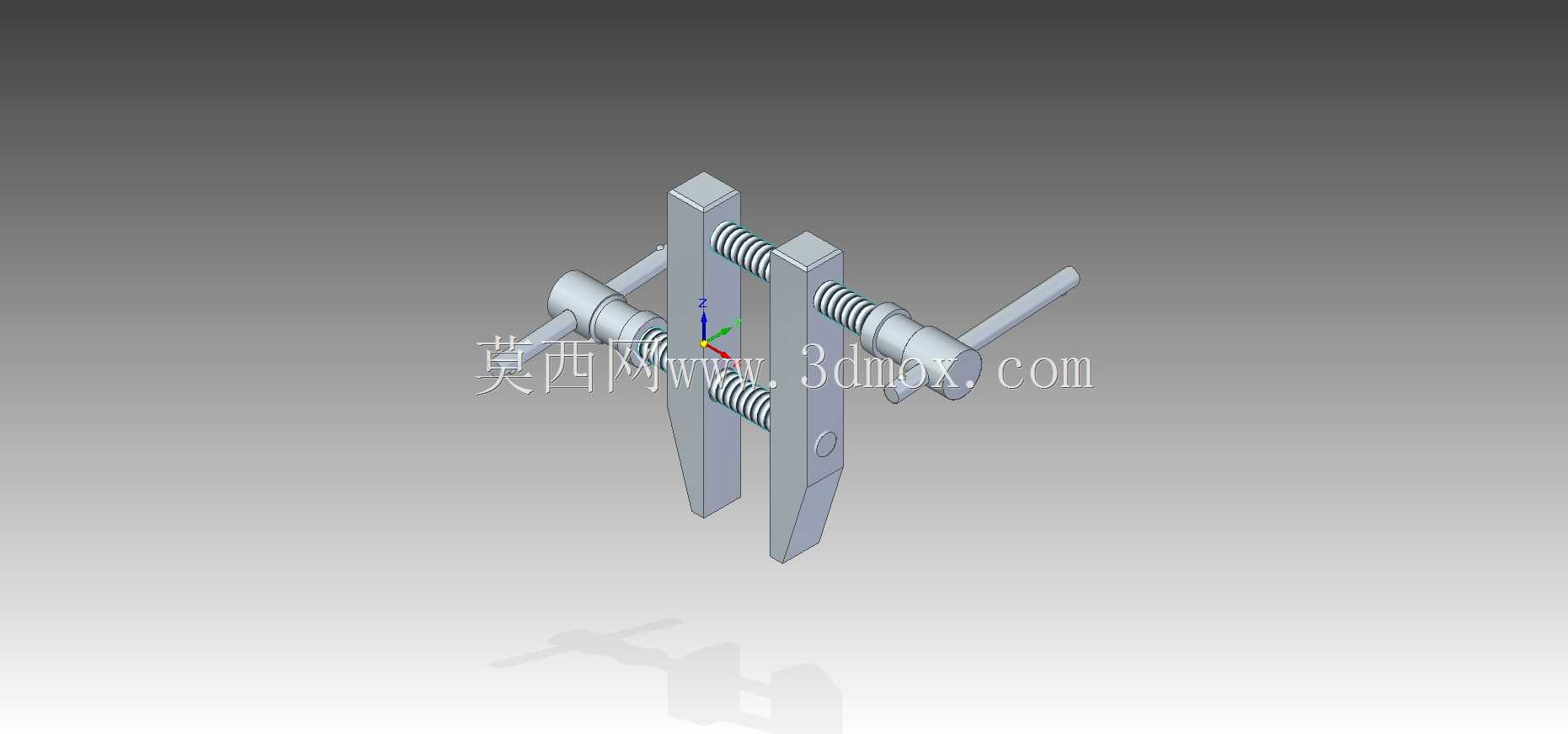

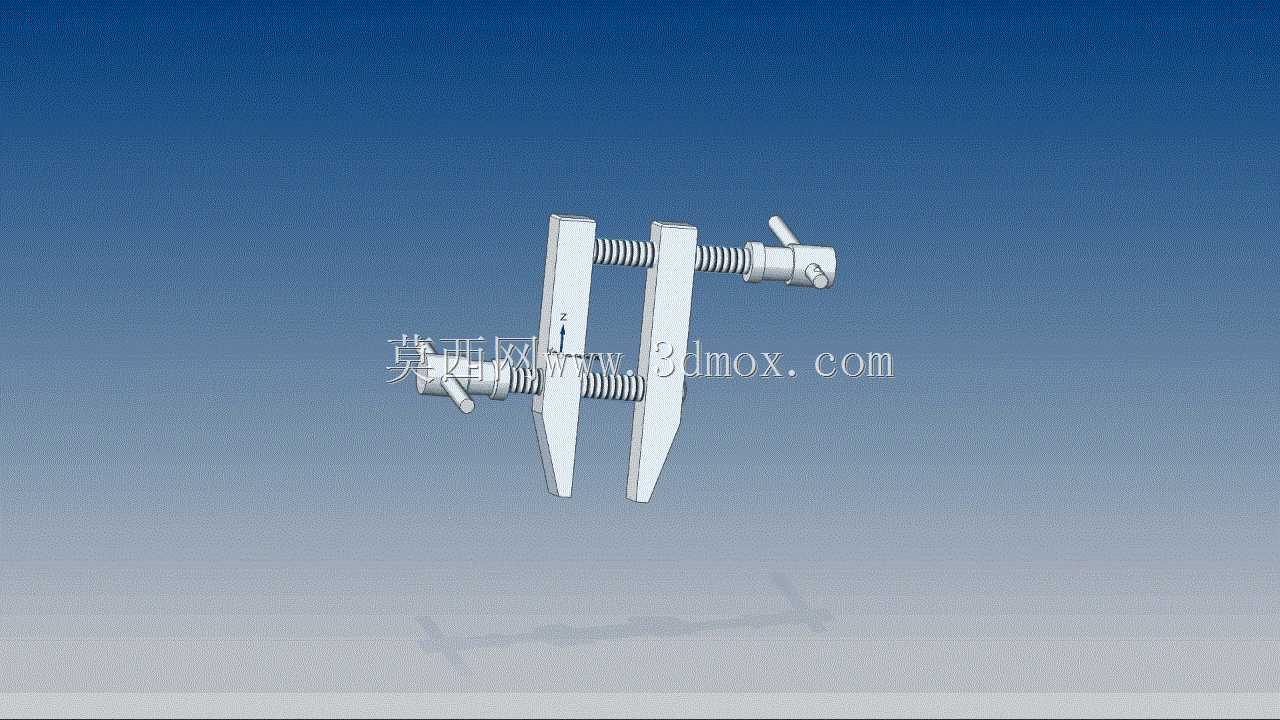

双向螺旋压紧式尖嘴夹持工装结构

　　这款双向螺旋压紧的尖嘴夹持结构，在小尺寸工件的精密装夹场景里实用性极强，常见于电子元器件引脚整形、小型精密零件焊接定位、细线材裁切固定、实验室试样夹持这类需要窄空间伸入操作的工序中，区别于普通平口钳的宽钳口设计，它的尖嘴结构可以深入到常规夹具无法抵达的狭窄工位，完成对微小工件的稳定夹持，不会因为钳口过宽遮挡操作区域，影响后续的焊接、检测、修配作业。

　　从功能特性来看，它采用双侧对称的螺旋进给结构，两侧钳体分别通过独立的螺杆驱动，既可以实现单侧钳体单独进给调整，适配不同形状的异形工件夹持，也可以双侧同步进给保证夹持中心位置固定，避免工件在夹紧过程中出现偏移，这点在需要保证工件定位基准不变的精密加工工序里尤为重要，比如小型轴类零件的径向钻孔、薄片零件的边缘磨削，都需要夹持时工件中心不发生位移，才能保证加工位置的精度。钳嘴部分做了加长收窄的设计，钳口端面做了细微的防滑纹路处理，既可以保证对光滑表面工件的夹持摩擦力，不会出现夹紧后工件滑脱的问题，又不会因为纹路过深在软质工件表面留下压痕，适配铜质引脚、铝质薄片、塑料试样这类易损伤工件的装夹需求。

　　设计思路上，这款结构没有采用复杂的快换或者气动结构，完全依靠纯机械螺旋传动实现夹紧，可靠性极强，不需要外接气源或者电源，在没有动力供给的手工工位、野外检修场景都可以直接使用。导向部分采用双光杆平行导向结构，两根平行的导向杆穿过两侧钳体，保证钳体在进给过程中始终保持平行，不会出现偏摆导致的夹持力不均，螺杆与钳体的配合部分采用间隙适配的螺纹传动，转动手轮时的阻尼感均匀，不会出现卡滞或者空程过大的问题，手轮部分做了滚花处理，手动旋转时不需要额外的扳手，徒手就可以施加足够的夹紧力，针对需要大夹紧力的场景，手轮上预留了加力杆插孔，可以插入细杆增大力矩，满足不同夹持力的需求。

　　从安装边界与尺寸适配来看，这款夹持结构的整体外形紧凑，闭合状态下钳嘴尖端的宽度不足10毫米，可以伸入到宽度12毫米以上的狭窄槽型空间内完成夹持作业，钳体的最大张开距离可以根据导向杆的长度灵活调整，常规版本的最大张开距离为60毫米，可以覆盖绝大多数小型工件的夹持尺寸需求。它的安装方式非常灵活，既可以通过底部的安装孔直接固定在工作台面上作为固定式小型夹具使用，也可以加装固定座安装在机床工作台上作为辅助定位夹具，甚至可以手持操作，对大型设备上的小型零部件进行临时固定，不需要复杂的安装调试，拿到作业现场就可以直接投入使用。

　　在实际使用过程中，这款结构的维护成本极低，所有零部件都是常规的机械加工件，导向杆和螺杆部分只需要定期涂抹少量润滑脂就可以保证长期顺畅运行，没有易损的电子元件或者密封件，即使在多粉尘、多切削液的加工车间环境里使用，也不容易出现故障，相比气动或者电动的夹持装置，它的故障排查非常简单，出现夹紧力不足的问题时只需要检查螺纹磨损情况或者调整螺杆的配合间隙就可以快速修复，不需要专业的维修人员，一线操作工人就可以完成日常的维护保养。针对不同的作业需求，钳嘴部分还可以根据实际使用场景更换不同的钳口附件，比如换成软质尼龙钳口夹持高光洁度的零件，换成带V型槽的钳口夹持圆柱类小零件，不需要更换整个夹具主体，只需要更换钳口端头就可以适配不同的工件类型，拓展了它的使用场景。
