螺栓压紧式传感安装固定座组件

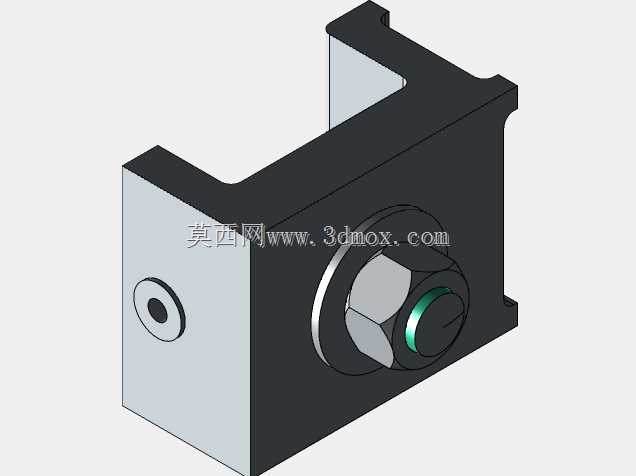

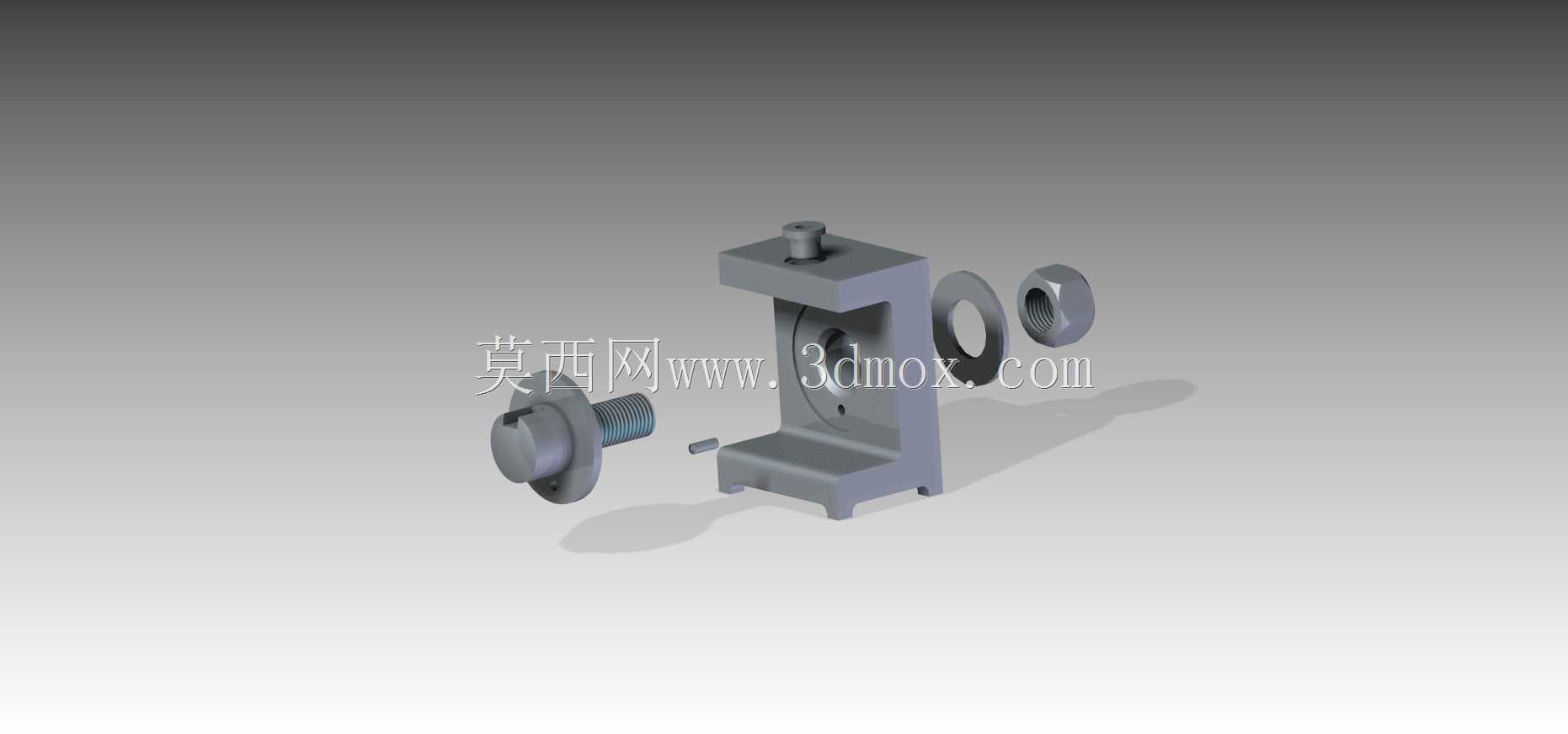

　　这套组件的核心应用场景集中在工业传感检测工位的末端安装环节，日常在自动化产线的位置检测、压力反馈、位移监测点位都能见到这类结构的身影，很多现场调试的工程师都遇到过传感器安装后受设备振动出现偏移、检测面贴合不紧导致信号跳变的问题，这套结构就是针对这类现场痛点设计的。从结构功能来看，主体的立式座体承担核心承载作用，中间的通孔是传感器的穿装位，两侧的支脚是安装基准面，和设备安装面贴合时能保证整体垂直度，避免传感器安装后出现倾斜，导致检测距离出现偏差。配套的螺栓、压紧垫片、锁紧螺母形成完整的压紧固定链路，螺栓穿入座体顶部的螺纹孔后，端部可以直接顶紧传感器尾部，配合前端的垫片和锁紧环，能把传感器牢牢固定在设定位置，

　　不会因为设备长期运行的振动出现松脱，相比传统的侧面顶丝固定方式，这种轴向压紧的结构能提供更大的锁紧力，同时不会在传感器外壳上留下顶丝压痕，后续更换传感器时也不会出现卡滞问题。设计思路上没有采用复杂的一体化结构，而是拆分成多个独立加工件，首先是考虑加工成本，座体采用常规的铣削加工就能完成，不需要特殊的工装夹具，普通的立式加工中心一次装夹就能完成所有孔位和基准面的加工，形位公差容易保证；其次是装配调试的便利性，现场安装时可以先把座体固定在设备机架上，再穿入传感器调整检测距离，调整到位后再拧紧顶部的压紧螺栓和前端的锁紧环，不需要反复拆装座体，能大幅缩短现场调试的时间。关于安装边界和尺寸配合，

　　座体底部的两个支脚间距是按照工业常用的20mm安装孔距设计的，适配市面上多数型材机架的安装孔位，不需要额外打孔转接；中间的传感器安装通孔直径按照常用的M18圆柱型传感器外径设计，间隙控制在0.1mm以内，既保证传感器能顺利穿入，又不会因为间隙过大导致传感器出现径向晃动；顶部的压紧螺栓采用标准M6内六角螺栓，通用配件容易采购更换，螺栓的行程预留了10mm的调节量，适配不同长度的同直径传感器安装需求；前端的垫片采用尼龙材质，和传感器前端面接触时不会刮伤传感器的检测端面，同时能起到一定的缓冲作用，避免压紧力过大损坏传感器内部的敏感元件。实际使用中，这套结构可以适配光电传感器、接近传感器、压力传感器等多种圆柱型工业传感器的安装，

　　在输送线的工件到位检测、工装夹具的夹紧确认、气动元件的行程反馈等工位都能适用，相比市面上常见的塑料传感器安装支架，这种金属材质的组件耐温范围更广，在焊接工位、高温烘道附近的工位也能稳定使用，不会因为环境温度过高出现支架变形导致传感器移位。结构拆分的设计也方便后期维护，单个零件损坏时不需要更换整个组件，只需要更换对应的损坏件即可，比如锁紧螺母滑牙了只需要换个标准螺母，尼龙垫片磨损了单独更换垫片就行，能降低现场的维护成本。另外座体侧面的减重槽不是随意设计的，在保证整体结构强度的前提下，去掉了多余的材料，既减轻了组件整体重量，又减少了加工时的材料去除量，降低加工成本，同时减重槽的位置刚好避开了应力集中的区域，长期受振动也不会出现座体断裂的问题。安装时需要注意，座体的安装基准面必须和设备安装面完全贴合，不能有切屑或者杂物垫在支脚下面，否则会导致座体倾斜，传感器的检测轴线和被测面不垂直，轻则缩短检测距离，重则出现检测信号丢失的问题；压紧螺栓的拧紧力矩控制在2N·m左右即可，力矩过大容易顶坏传感器尾部的接线部位，力矩太小则起不到锁紧作用，设备运行时容易出现传感器移位；前端的锁紧环要在传感器位置调整到位后再拧紧，和尼龙垫片配合把传感器的轴向位置完全锁死，避免传感器受外力冲击出现轴向窜动。
