弹簧式安全泄压阀内部结构展示设计

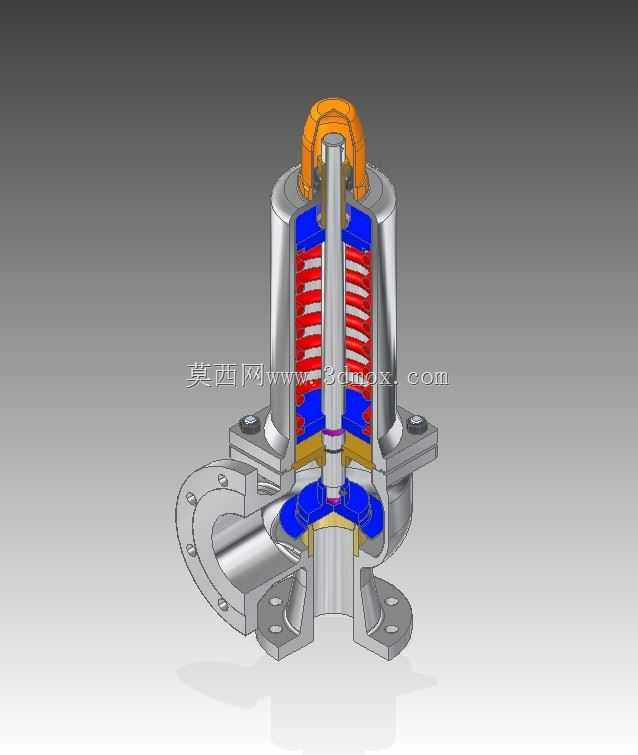

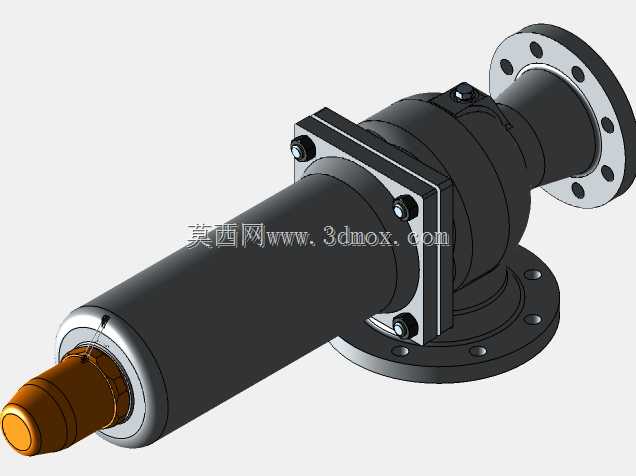

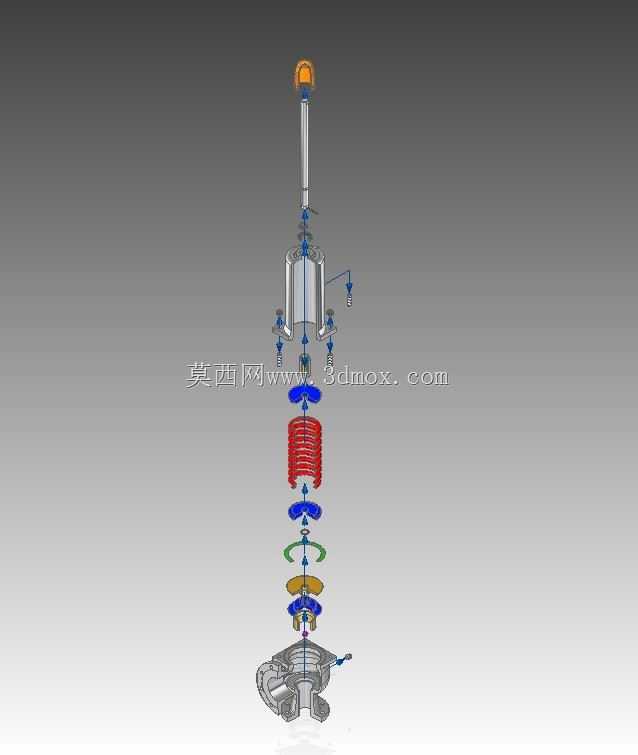

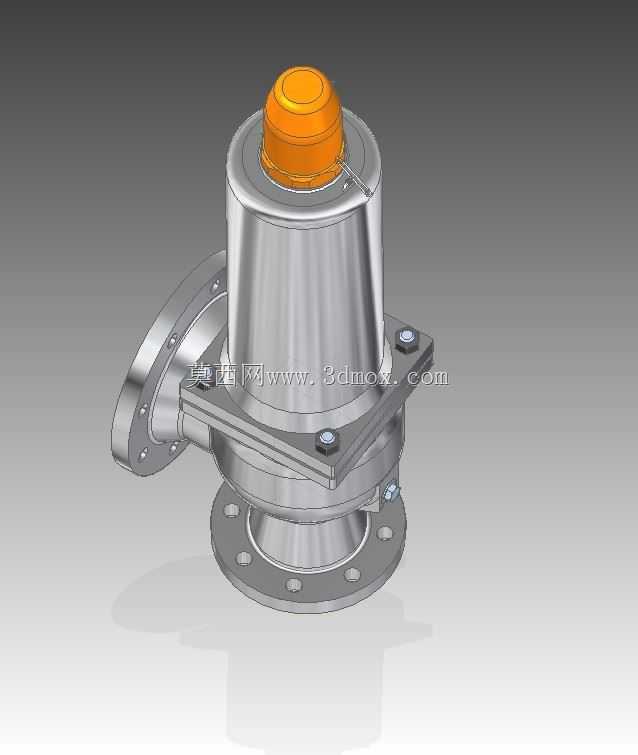

这款安全泄压阀主要应用于承压管路系统、减压装置配套、工业流体输送管网以及压力容器配套场景，是承压系统中不可或缺的安全防护部件，核心作用是避免系统因故障出现压力骤升超出安全阈值，引发管路爆裂、设备损坏甚至安全事故。当系统内部介质压力超过预设的弹簧整定压力时，阀瓣会自动克服弹簧预紧力从阀座位置抬升，快速将管路内多余的高压介质泄放出去，待系统压力回落至安全区间后，阀瓣会自动回座密封，阻断介质继续外泄，全程无需人工干预即可完成超压保护动作，保障整个系统的运行压力始终处于安全范围内。从设计思路来看，这款阀采用了弹簧直接载荷式结构，将弹簧组件布置在阀腔上部的封闭空间内，避免输送介质直接长期冲刷弹簧造成腐蚀失效，同时阀瓣与阀座的密封面做了适配性的型面设计，既保证正常压力下的密封可靠性，减少介质内漏，又能保证超压开启时的泄放流量满足泄压速率要求，避免泄压不及时导致压力持续攀升。阀体采用下进侧出的流道布局，下部法兰结构用于对接需要压力保护的主管道，侧部法兰用于连接泄放管路，将泄放的介质引导至安全回收区域或者指定排放位置，避免高压介质直接喷出造成周边安全隐患。从安装边界来看，阀体底部的安装法兰设置了均匀分布的螺栓孔，可匹配对应压力等级的标准法兰对接，安装时需要保证阀杆处于垂直状态，避免倾斜导致阀瓣卡涩影响开启回座精度；上部的防护帽结构既可以对内部弹簧调节结构起到防护作用，避免外部灰尘、水汽进入阀腔内部造成部件锈蚀卡滞，也预留了整定压力调节的操作空间，可根据实际系统的安全压力需求调整弹簧预紧力，适配不同工况的压力保护要求。整体结构紧凑，内部流道做了顺滑过渡设计，减少介质流动阻力，同时各部件的装配间隙经过合理设计，既保证阀瓣升降动作顺畅无卡滞，又能避免动作过程中出现介质异常泄漏，可适配水、油品、低压气体等多种常见工业介质的压力保护场景，在化工管路、供水系统、小型压力容器配套、工业设备冷却回路等场景都能稳定发挥过压保护作用。
