剪式车载起重千斤顶三维结构设计

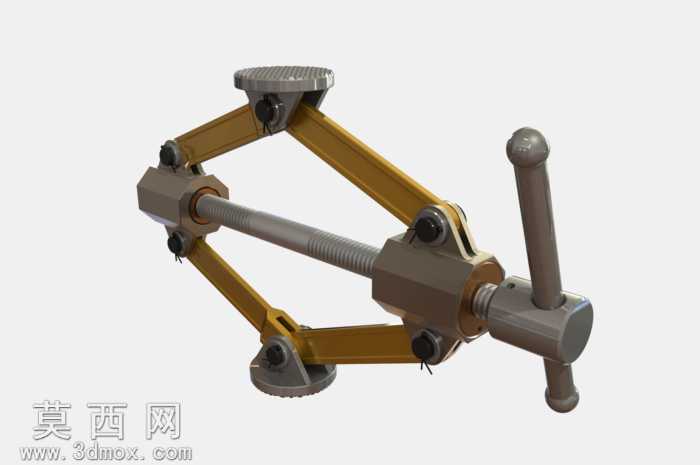

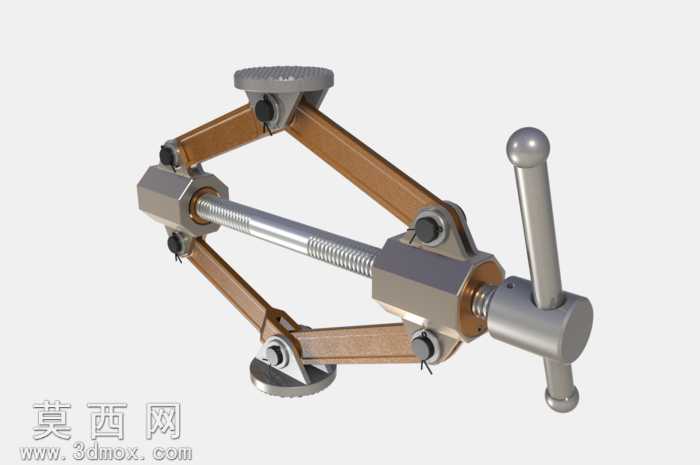

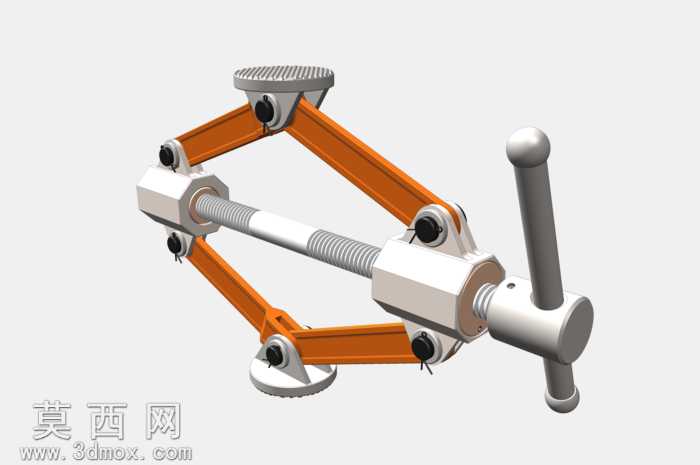

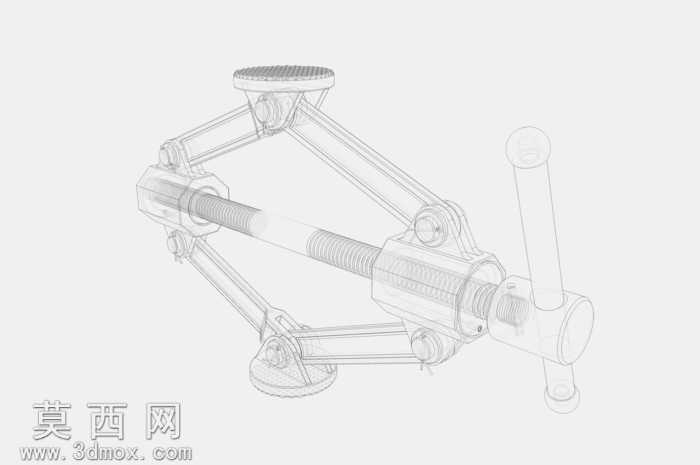

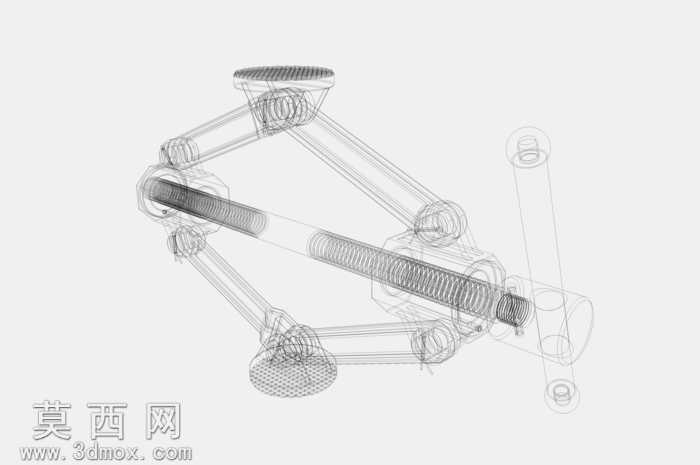

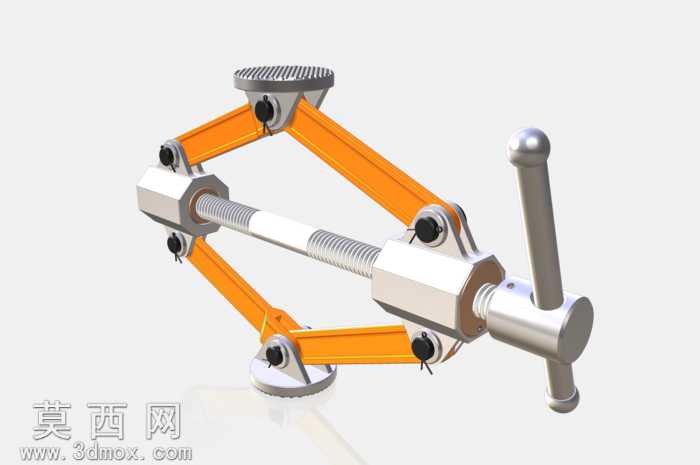

本作品为剪式车载千斤顶的三维建模渲染作品，建模阶段严格遵循实体机械结构的尺寸比例与装配逻辑，先对千斤顶的核心组成部件进行拆分建模：包含上下带防滑齿纹的支撑托盘、剪式交叉折叠臂架、传动丝杆、摇柄连接座、手动操作摇柄、铰接销轴等独立零件，每个零件的建模都还原真实加工特征，比如托盘表面的防滑齿做了等距阵列的凹凸纹理，丝杆表面的梯形传动螺纹通过螺旋扫描特征生成，完全匹配实际丝杆的传动牙型参数，剪臂上的铰接孔位做了同轴度约束，保证后续装配的运动合理性。装配阶段按照实际机械装配关系添加配合约束，铰接销轴位置添加同轴心与重合配合，丝杆与剪臂的传动螺母位置添加螺旋配合，可模拟真实千斤顶摇动摇柄时，剪臂随丝杆转动逐步撑开、上下托盘距离增大的顶升运动过程，完整还原剪式千斤顶的机械传动逻辑。材质与渲染阶段，针对不同部件的真实材质做了区分设置：剪式臂架采用喷塑金黄色金属材质，调整金属粗糙度参数还原哑光喷塑的质感，避免过度反光失真；传动丝杆采用镀锌亮面金属材质，添加细微的表面划痕纹理，模拟金属加工与使用的真实痕迹；上下托盘、摇柄、铰接座采用灰铸铁哑光金属材质，调整漫反射参数还原铸铁的厚重质感；铰接销轴位置添加轻微的油污质感细节，提升模型的真实感。渲染阶段采用GC渲染器调整光照参数，采用柔和的侧方主光源搭配环境补光，避免硬阴影遮挡结构细节，同时开启环境光遮蔽效果，让部件衔接的缝隙位置呈现自然的阴影，突出结构的层次感。设计思路上，完全围绕车载千斤顶的实用功能展开，剪式折叠结构在收拢状态下体积小巧，便于放置在车载工具箱内，工作时通过丝杆传动将旋转力矩转化为剪臂的撑开力，实现平稳顶升，上下托盘的防滑齿设计可避免顶升过程中与车辆底盘、地面接触时打滑，摇柄的弯折角度符合手动操作的人机工程学，降低摇转时的操作阻力，整体建模既保证了外观的还原度，也完整复现了内部的传动结构关系，可用于汽修工具展示、机械结构教学等场景。
