剪式螺旋顶升起重千斤顶三维结构

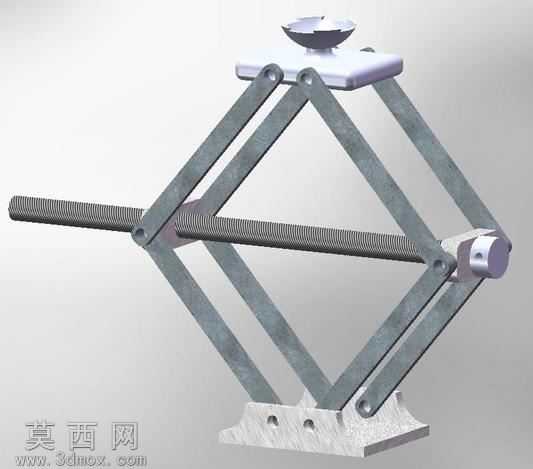

本模型为剪式螺旋千斤顶的完整三维建模成果，建模过程依托参数化三维设计环境完成，首先对千斤顶的核心功能逻辑进行拆解，明确其依靠剪臂铰接形变实现顶升、丝杆转动驱动剪臂张合的核心传动原理，从底部支撑底座开始逐部件绘制草图：底座部分设计为带安装孔的平板支撑结构，绘制对称分布的铰接座定位基准，通过拉伸、倒角特征完成底座实体建模，预留与下层剪臂的铰接轴安装位。剪臂构件采用等长对称的金属臂结构设计，每对剪臂中部设置铰接通孔，两端分别设置与底座、顶部承托台的铰接连接结构，建模过程中严格控制铰接轴孔的同轴度公差，确保剪臂张合过程中无运动干涉，通过装配约束将多组剪臂依次铰接，形成可灵活形变的菱形剪式支撑框架。驱动丝杆部分采用梯形传动螺纹建模，绘制丝杆的杆身轮廓后通过螺旋扫描特征生成连续传动螺纹，丝杆一端设计为带驱动方头的操作端，另一端设置限位轴肩与铰接座配合，将丝杆穿入剪臂中部的螺纹传动套中，实现丝杆转动时带动剪臂夹角变化、进而驱动顶部承托台升降的传动逻辑。顶部承托台设计为带防滑凹槽的盘状支撑结构，下方设置与上层剪臂连接的铰接座，承托面的弧形凹槽适配被顶升物体的接触面，避免顶升过程中出现滑脱。材质渲染阶段，为金属剪臂、丝杆部件赋予磨砂合金钢材质，调整金属粗糙度参数还原金属构件的哑光金属质感，为底座、承托台赋予略带氧化层的铸钢材质，通过环境光遮蔽效果突出铰接缝隙、螺纹牙型的结构细节，渲染视角选取斜45度展示角度，完整呈现剪式千斤顶的整体结构形态与传动连接关系。建模过程中对所有运动部件进行了干涉检查，验证丝杆转动行程内剪臂的张合范围符合顶升行程设计要求，各铰接部位的间隙设置合理，既保证结构运动的灵活性，又避免间隙过大导致的顶升晃动问题，整体模型完整还原了剪式螺旋千斤顶的机械结构特征，可用于机械原理演示、结构优化参考等场景。
