大吨位起重滑轮组吊钩总成结构设计

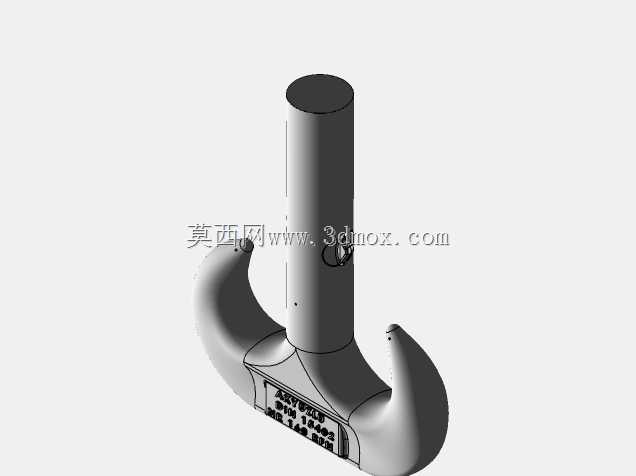

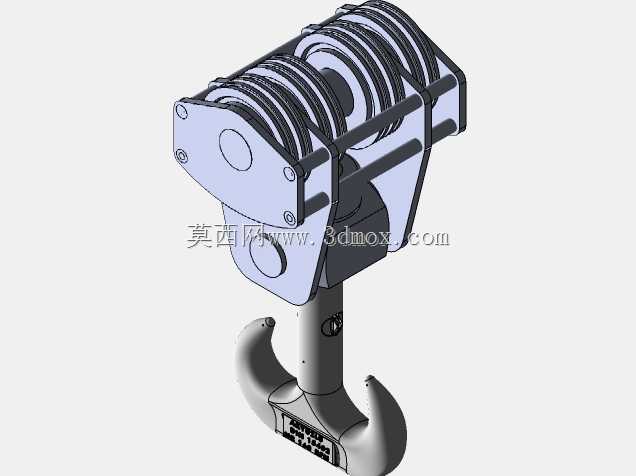

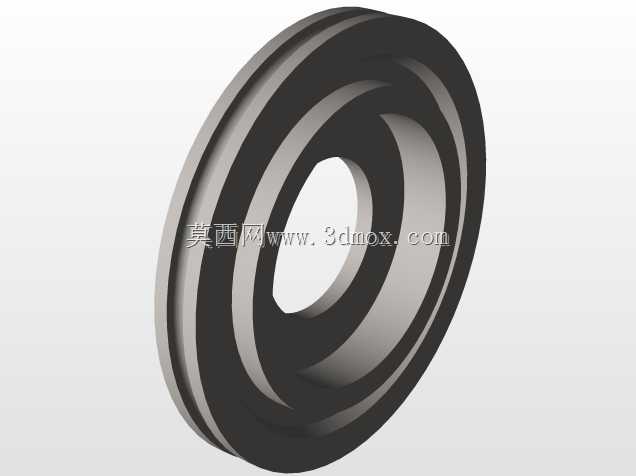

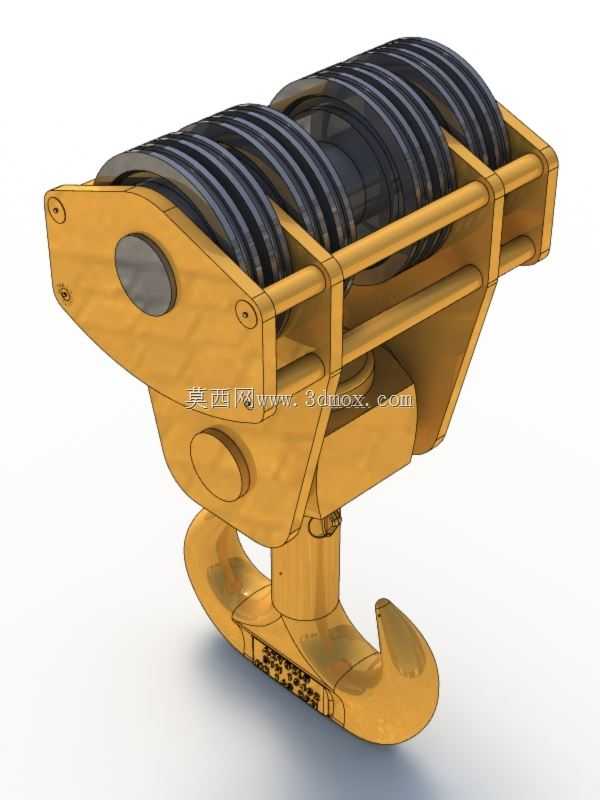

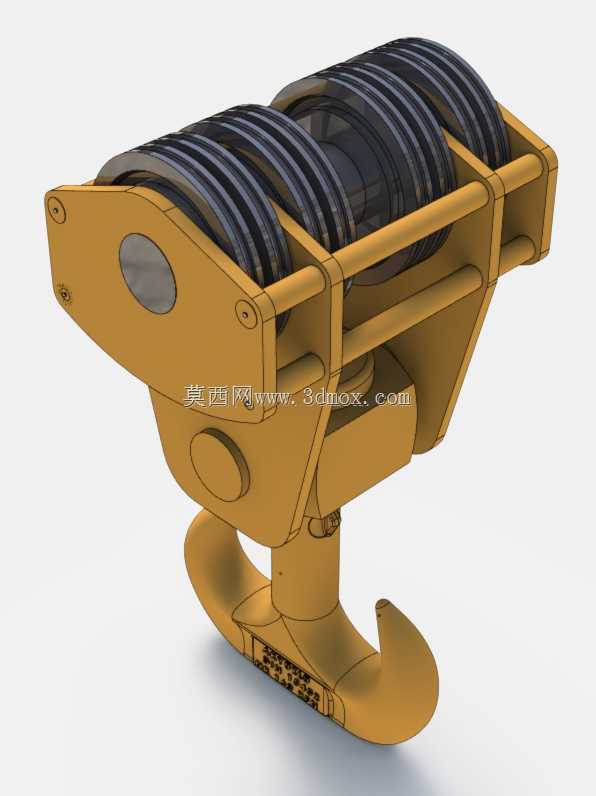

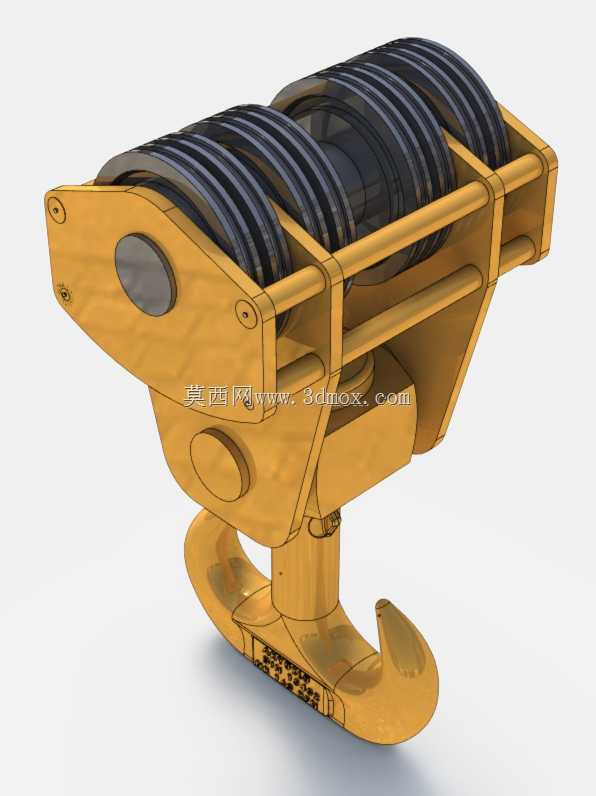

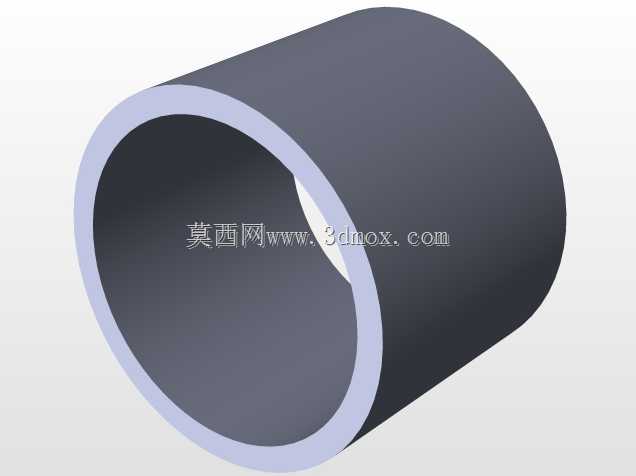

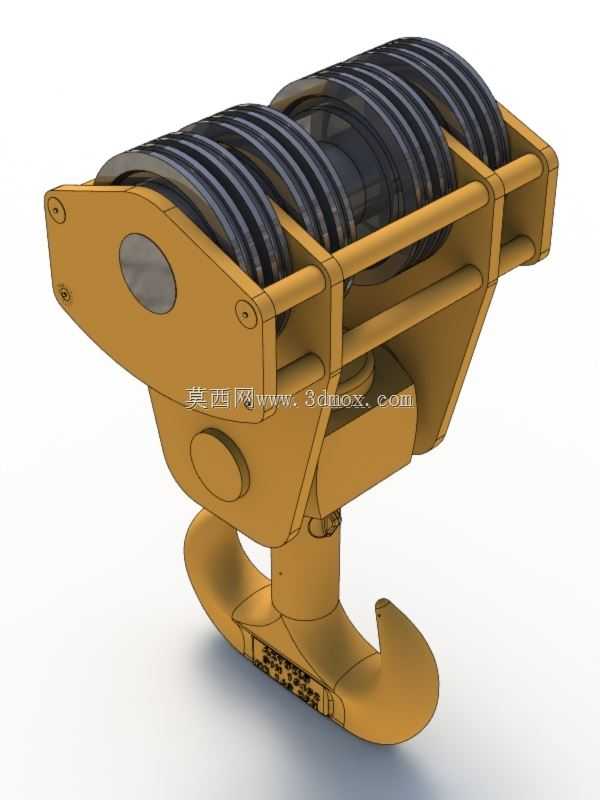

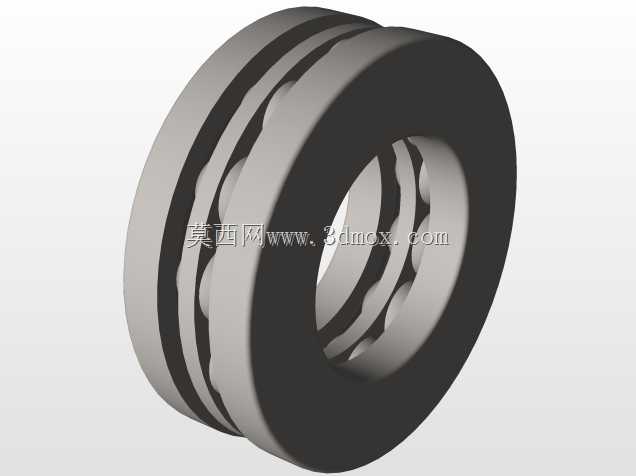

该吊钩总成主要应用于港口重型货物装卸、大型桥梁构件吊装、重型工业设备安装、冶金厂区重型物料转运等大吨位起重作业场景，作为桥式起重机、门式起重机、履带式起重机等重型起重设备的核心末端吊具，直接承担被吊重物的全部载荷，是起重作业中连接起升机构与被吊物的关键承载部件，其结构可靠性直接决定起重作业的安全系数与作业效率。该总成采用多片式滑轮组集成设计，上部滑轮组可匹配多倍率起升钢丝绳缠绕方案，通过滑轮组的倍率转换有效降低单根钢丝绳的承载拉力，适配大吨位起升需求，同时滑轮组内置自润滑滑动轴承结构，可在重载工况下保证滑轮转动顺畅，减少钢丝绳与滑轮槽的磨损，延长钢丝绳使用寿命。下部吊钩采用锻造合金钢钩体结构，钩身设计有防脱挡边结构，可配合防脱锁扣使用，避免吊装作业中吊索具意外滑脱，钩体与上部滑轮架之间采用推力回转轴承连接，可在吊装过程中实现重物的水平回转调整，满足对位安装的作业需求。整体框架采用厚钢板焊接成型的箱型结构，侧板之间通过多根横向承载销轴连接，保证整体框架的抗扭、抗弯承载能力，所有承载销轴均采用台阶式定位设计，配合防松挡板固定，避免重载作业中销轴窜动脱出。设计过程中充分考虑安装边界与维护空间，滑轮组的绳槽半径匹配对应直径的起重钢丝绳，绳槽间距保证钢丝绳缠绕过程中不会发生相互干涉，上部架体的连接尺寸可直接匹配对应吨位起重机的起升小车下部安装接口，无需额外改制即可完成装配，钩体的开口尺寸适配常见的重型卸扣、吊装梁等配套吊具的连接需求，整体结构在保证250吨额定承载能力的前提下，尽可能优化结构自重，减少起重设备的无效载荷消耗，同时各润滑点均设置在便于日常维护注油的位置，降低后期运维的操作难度。
