2006款雅马哈R6摩托车后脚踏总成结构

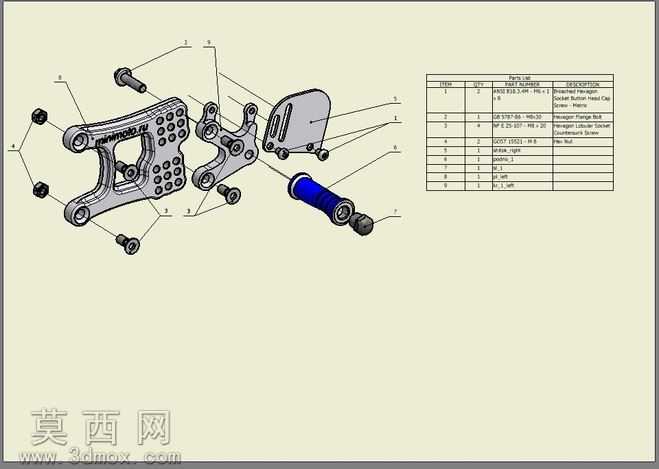

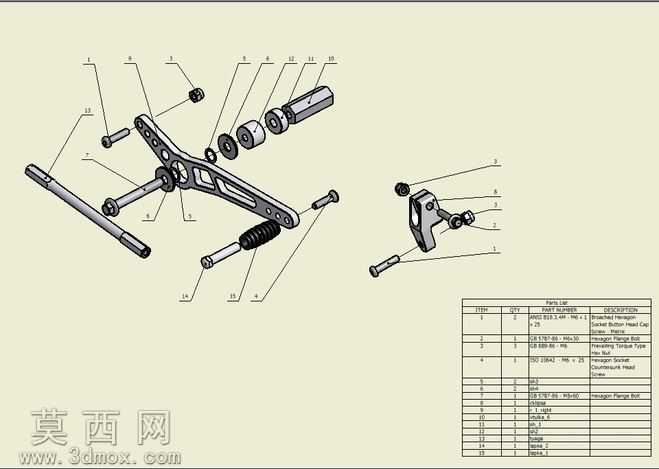

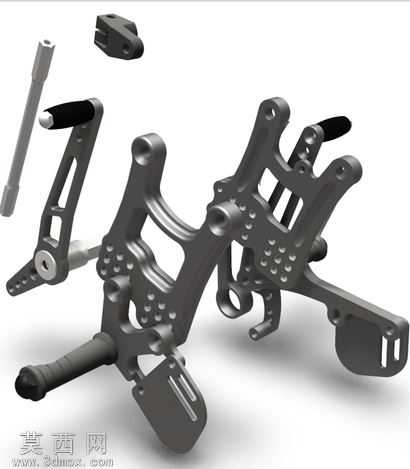

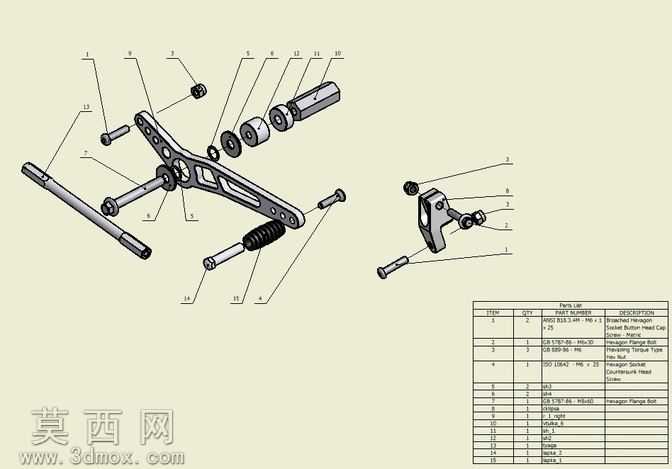

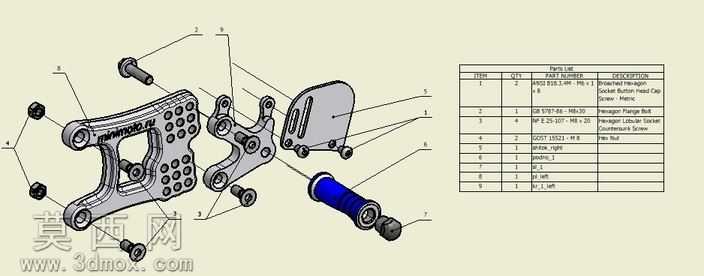

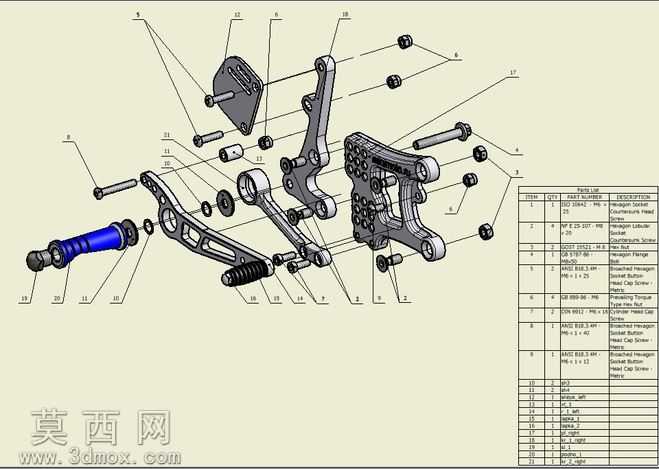

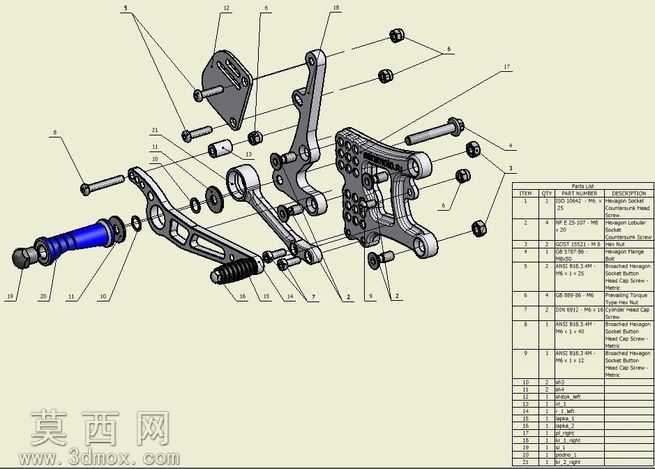

本模型为2006款雅马哈R6摩托车后置脚踏调节总成的高精度三维建模成果，建模阶段围绕机车改装部件的实际装配逻辑展开，首先通过实车测绘获取脚踏支架、调节拉杆、脚踏握柄、固定吊耳等各零件的关键尺寸参数，在三维建模环境中逐一对单个零件进行特征构建：针对主体脚踏支架，采用多实体建模方式先绘制整体轮廓草图，通过拉伸、切除、拔模等特征还原支架上的轻量化镂空孔位、安装定位孔、铰接轴孔的精确位置，同时对支架的弯折弧度、加强筋结构做细节还原，保证结构强度特征与实车部件一致；针对调节拉杆、固定销等轴类零件，通过回转特征结合端部螺纹、卡槽的细节切除，还原零件的装配配合结构；针对脚踏握柄部分，单独构建橡胶防滑套的曲面特征，还原握柄表面的防滑纹理与端部金属包边的结构细节。材质与渲染阶段，为金属支架部件赋予哑光磨砂铝合金材质，调整材质的反射粗糙度与金属度参数，还原改装竞技脚踏的金属质感；为握柄橡胶部分赋予哑光黑色橡胶材质，添加细微的表面凹凸纹理模拟橡胶的防滑触感；为铰接销轴、固定螺栓等标准件赋予亮面镀铬金属材质，区分不同零件的材质差异。渲染阶段采用三点布光方案，主光源从斜上方投射突出零件的结构轮廓与镂空细节，辅光源补光消除暗部死黑，环境光添加微弱的环境反射提升金属材质的真实感，最终渲染图清晰呈现总成的装配关系与各零件的结构特征。设计思路上，该模型完整还原了竞技款后脚踏的可调式结构逻辑，各零件之间保留了准确的装配间隙，铰接部位的配合尺寸符合机械装配公差要求，既可以用于摩托车改装方案的效果展示，也可作为改装部件加工生产的结构参考，模型中所有镂空减重结构、安装定位点位均与实车改装部件一致，能够直观呈现后脚踏总成的受力结构与安装逻辑，帮助使用者理解机车改装部件的结构设计要点。
