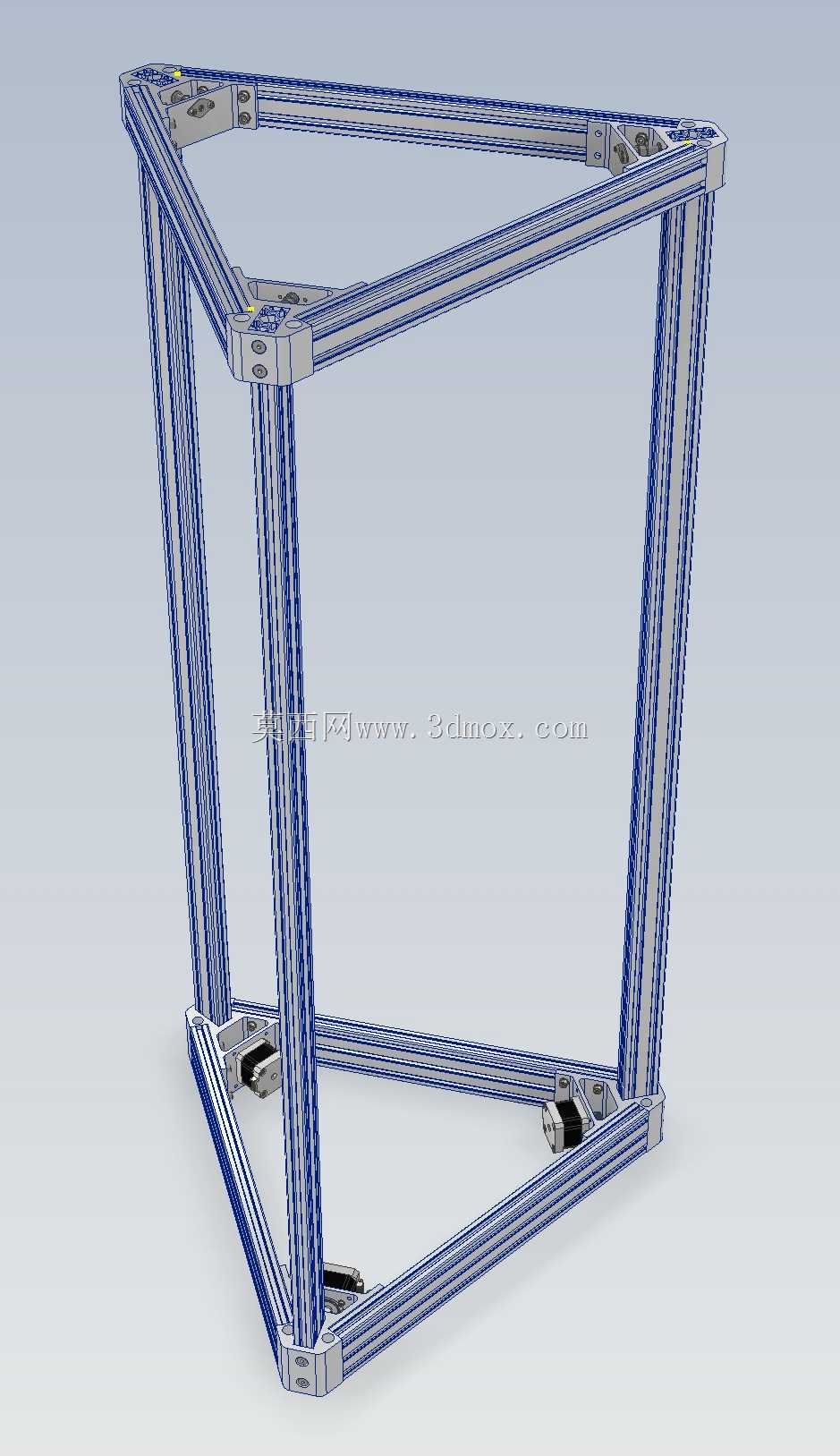

Kossel300规格三角铝型材3D打印机框架

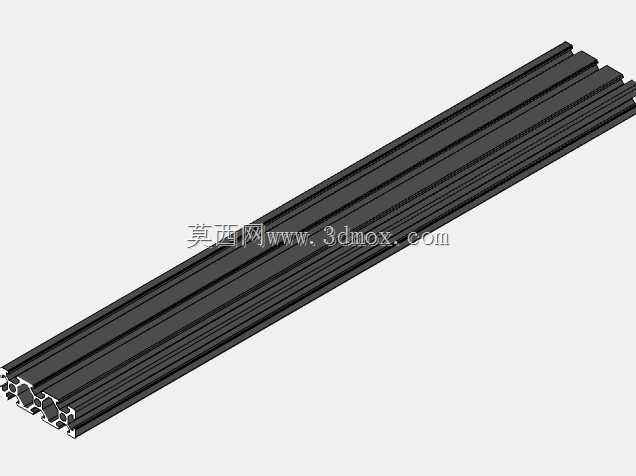

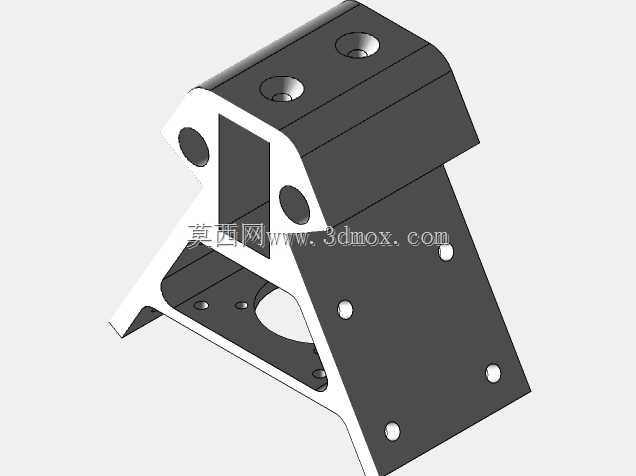

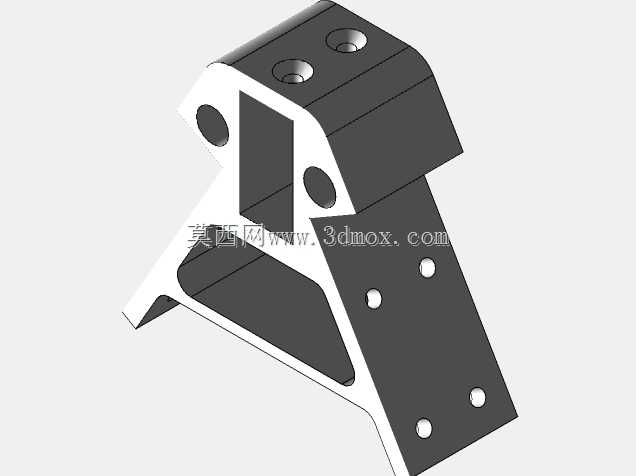

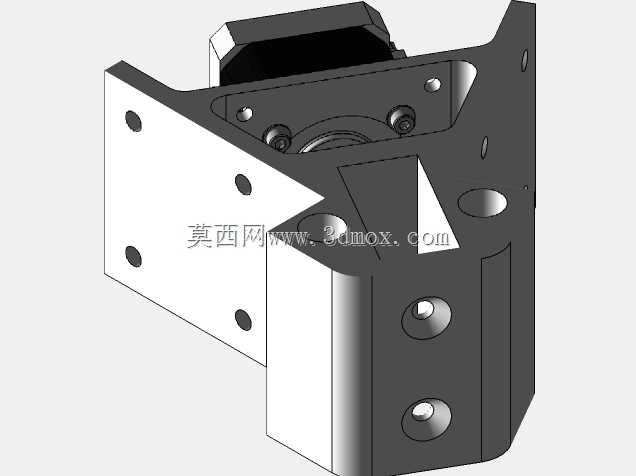

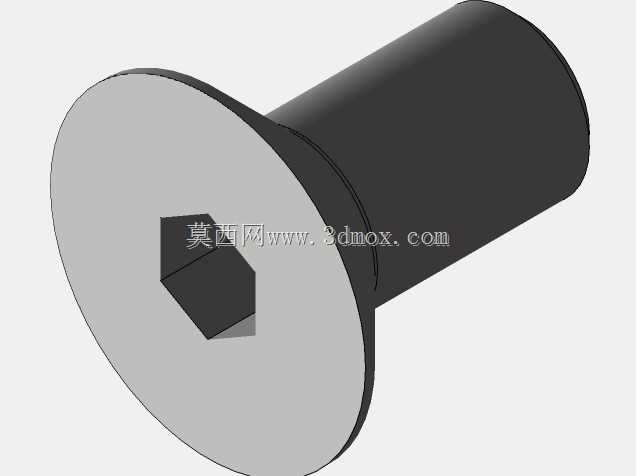

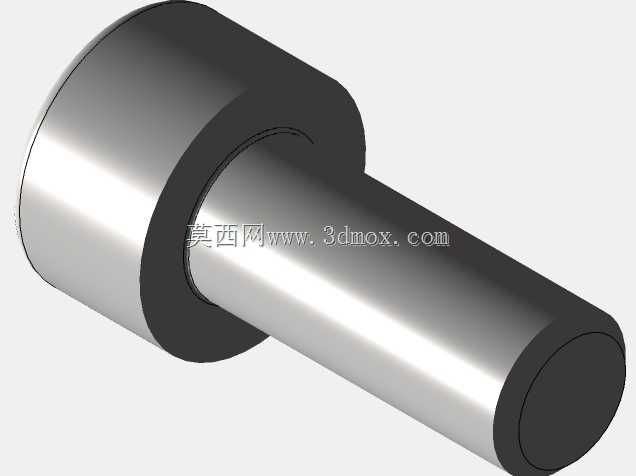

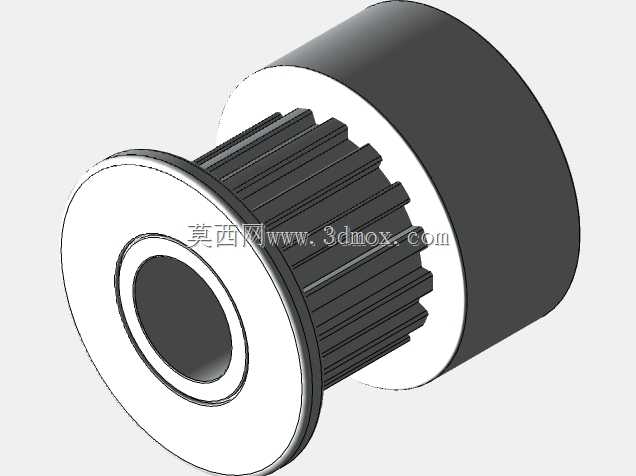

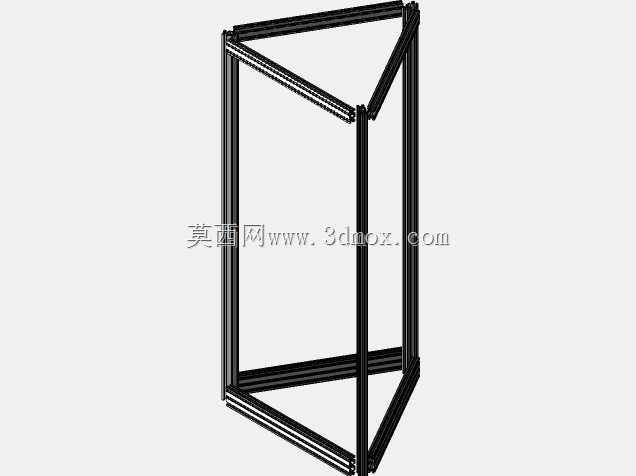

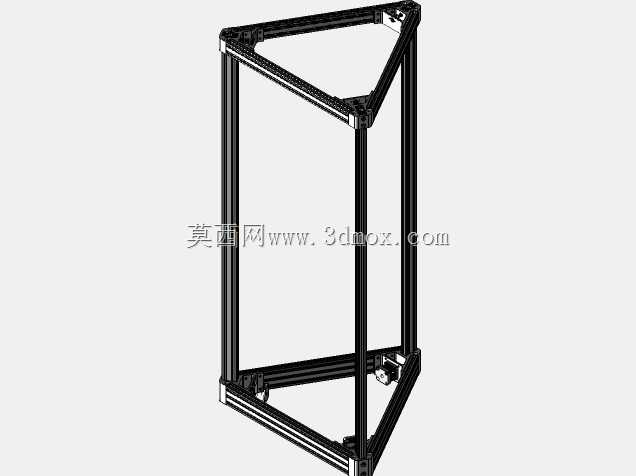

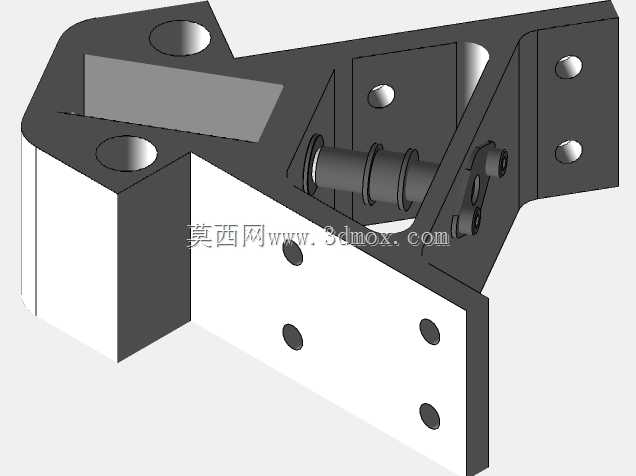

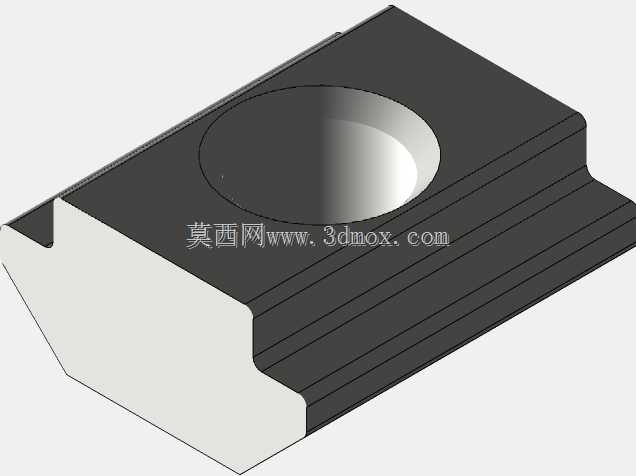

这款三角构型的铝型材机架，是为并联臂结构3D打印设备定制的承载主体，日常在桌面级增材制造场景中承担整机受力基准的作用，区别于常见的矩形型材机架，三角布局的结构天生具备更好的抗扭特性，三个竖直立柱沿等边三角形顶点分布，能让并联臂运动过程中产生的侧向力均匀分散到每根型材上，避免长期运行后机架出现应力形变导致的打印精度偏移。机架主体采用2040规格工业铝型材搭建，型材自带的标准槽道可直接嵌入T型螺母，无需额外打孔就能完成导轨、同步带轮、限位开关、电控安装板等部件的固定，后期改装调整部件位置时不需要重新做型材钻孔攻丝工序，能大幅缩短设备调试改装的周期。框架的上下连接节点采用定制角件完成型材拼接，角件的定位面做了贴合型材端面的止口设计，装配时不需要反复测量校准垂直度，只要将型材端面抵紧止口后锁紧紧固件，就能保证三根竖直立柱的平行度以及上下三角框的同轴度，降低了非专业人员组装机架的精度门槛。这款机架预留的工作台安装边界为300mm直径范围，适配常见的圆形热床安装尺寸，三个竖直立柱的间距经过核算，能保证并联臂在全行程运动时不会和立柱、安装在型材上的辅件产生运动干涉，运动包络完全覆盖300mm直径打印区域的所有坐标点。从结构设计逻辑来看，三角构型相比同打印尺寸的矩形机架，能减少一根竖直主梁的材料用量，同时三个支撑脚的落点形成稳定的三角支撑面，放置在桌面时不需要额外调整脚座水平就能获得不错的初始稳定性，对于桌面级设备的日常使用场景来说，这种结构能在保证结构刚性的前提下控制整机自重，方便用户挪动设备位置。框架的上下横梁同样采用同规格2040铝型材，上横梁预留了挤出机、送料管、顶部走线的安装空间，下横梁则预留了电源、主控板、散热风扇的安装位，所有安装孔位都和型材槽道位置匹配，装配时不需要额外做焊接、粘接等不可逆加工，所有连接均为紧固件锁紧，后期如果需要拓展更大的打印尺寸，只需要更换对应长度的铝型材就能完成机架尺寸升级，不需要重新定制整套连接角件。在实际使用场景中，这类铝型材机架的抗振表现优于亚克力板拼接的机架，打印过程中喷头快速移动产生的振动能通过型材槽道均匀传导到整个框架结构，不会出现局部共振导致的打印层纹错位问题，同时铝型材本身的表面氧化层具备不错的耐磨抗腐蚀特性，日常车间或者工作室环境下长期使用也不会出现表面锈蚀、掉漆的问题，维护成本极低。
