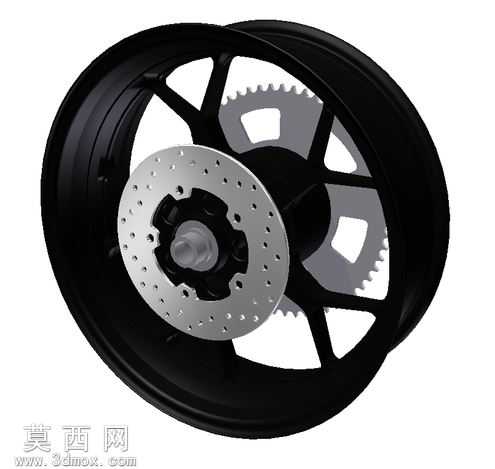

雅马哈R6摩托车后轮总成三维设计

本作品为雅马哈R6摩托车后轮总成的三维参数化建模成果，建模过程严格遵循实车后轮的结构比例与装配逻辑，依托三维建模软件完成全零件的特征构建与整体装配。建模初期先梳理后轮总成的组成层级，将整体拆分为轮毂主体、制动刹车盘、传动链轮、轮毂轴承座、轮辋胎圈座、辐条支撑结构六大核心模块，采用自底向上的建模思路，先完成单个零件的特征绘制，再通过同轴、面贴合、圆周阵列等装配约束完成整体组合。轮毂主体采用多辐条镂空式结构设计，建模时通过草图绘制单根辐条的截面轮廓，结合拉伸、倒圆角、抽壳等特征命令生成基础形态，再通过圆周阵列命令均匀排布辐条，保证辐条与轮辋、中心轮毂座的衔接处做平滑过渡处理，还原实车轮毂的力学支撑结构，同时兼顾轻量化设计的镂空特征。刹车盘零件采用通风钻孔式结构，建模时先绘制圆盘基体，再通过阵列命令完成散热孔与安装定位孔的均匀排布，对刹车盘与轮毂连接的安装位做凸台加厚处理，还原制动部件的安装结构细节；传动链轮零件依据摩托车后传动的齿形参数绘制齿廓草图，通过拉伸生成链轮基体，对齿顶、齿根做倒圆角处理，同时预留与轮毂连接的固定孔位，保证链轮与轮毂的装配同轴度。材质渲染阶段，轮辋与辐条部分赋予哑光黑色金属材质，调整材质的粗糙度与反光参数，还原铝合金轮毂经哑光喷涂后的质感；刹车盘部分赋予亮面不锈钢材质，添加轻微的磨损纹理效果，还原金属刹车盘的使用质感；中心轮毂座部分赋予深灰色工程塑料与金属结合的材质，区分不同部件的材质差异；链轮部分赋予镀锌金属材质，调整金属光泽度还原传动部件的金属特性。整体模型完成装配后做干涉检查，验证各零件之间的装配间隙与配合精度，保证轮组转动时刹车盘、链轮与轮毂之间无结构干涉，还原后轮总成的真实装配关系，可用于摩托车结构教学、改装设计参考、零部件三维展示等场景。
