本田摩托车发动机气缸三维结构设计

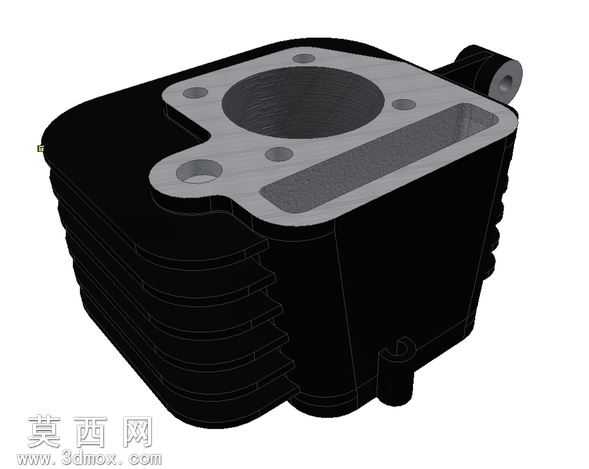

本作品为摩托车发动机核心部件气缸的三维参数化设计模型，建模过程严格遵循内燃机气缸的实际工程设计逻辑，以Autodesk Inventor为核心建模工具，采用自顶向下的设计思路完成全结构构建。建模初期先梳理气缸的功能需求：作为内燃机可燃混合气燃烧做功的腔室，既要承受高温高压的燃气冲击，也要为活塞往复运动提供精准导向，同时承担活塞组件往复运动产生热量的导出功能，因此整体结构分为缸体主体、散热鳍片组、安装法兰面、附属连接座四大核心模块。缸体主体部分采用拉伸凸台结合布尔运算的方式构建，精准还原气缸内壁的光滑圆柱腔体，严格控制内壁圆柱度公差，保证活塞往复运动的配合精度；安装法兰面位于缸体顶部，通过草图绘制精准定位四个螺栓安装孔与定位销孔的位置，法兰面与缸体主体采用圆角过渡处理，消除应力集中隐患，同时还原法兰面的密封平面结构，保证与气缸盖结合后的密封性能。散热鳍片组是本模型的细节设计重点，采用等距阵列结合特征编辑的方式构建，每一片散热鳍片的厚度、鳍片间距都参考风冷摩托车气缸的实际散热参数设计，鳍片边缘做微小倒角处理，既还原真实零件的加工工艺特征，也避免锐边结构带来的应力集中问题，鳍片与缸体外壁的连接位置做渐变过渡处理，保证热量从缸体到鳍片的传导路径顺畅。缸体侧面的附属连接座分别对应机油通道、定位销、安装吊耳的功能结构，每一处连接座的位置、孔径、凸台高度都参考本田猴子车型的原厂气缸参数设计，连接座与缸体的结合位置做加强筋结构还原，提升部件的结构强度。材质渲染阶段，缸体主体部分赋予黑色压铸铝合金材质，调整材质的粗糙度与金属度参数，还原风冷气缸经发黑处理后的哑光金属质感；顶部法兰密封面赋予银灰色铸铝材质，模拟法兰面经铣削加工后的细腻金属纹理，安装孔内壁做轻微的深色处理还原加工后的孔壁特征；散热鳍片的边缘做细微的高光处理，突出鳍片的层叠结构层次感。整体模型完成后经过干涉检查，各部分结构无重叠错位，所有特征参数可编辑，可直接用于教学演示、结构分析、改装设计等场景，完整还原了风冷摩托车气缸的结构特征与设计逻辑，清晰展现了内燃机核心部件的工程设计思路。
