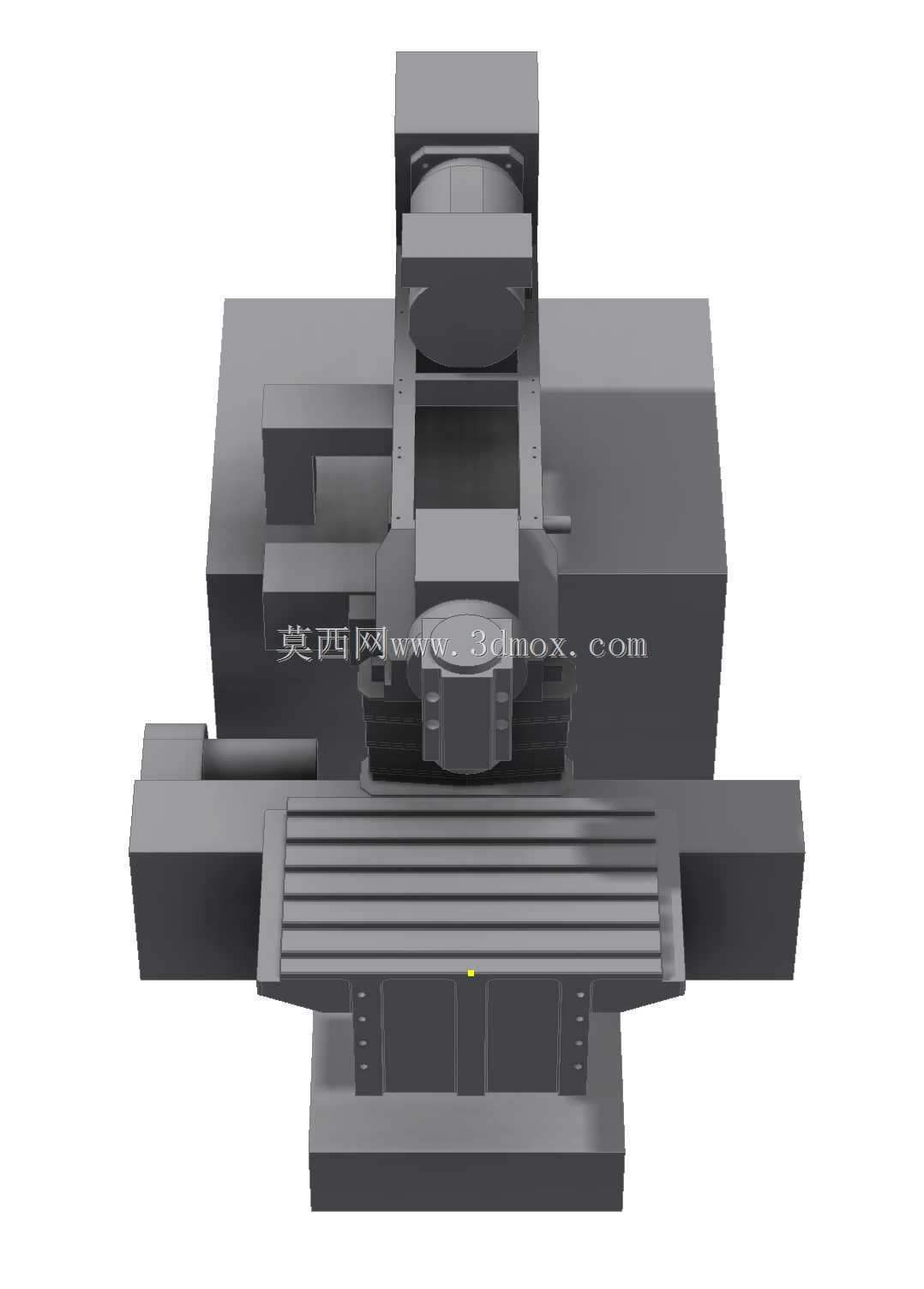

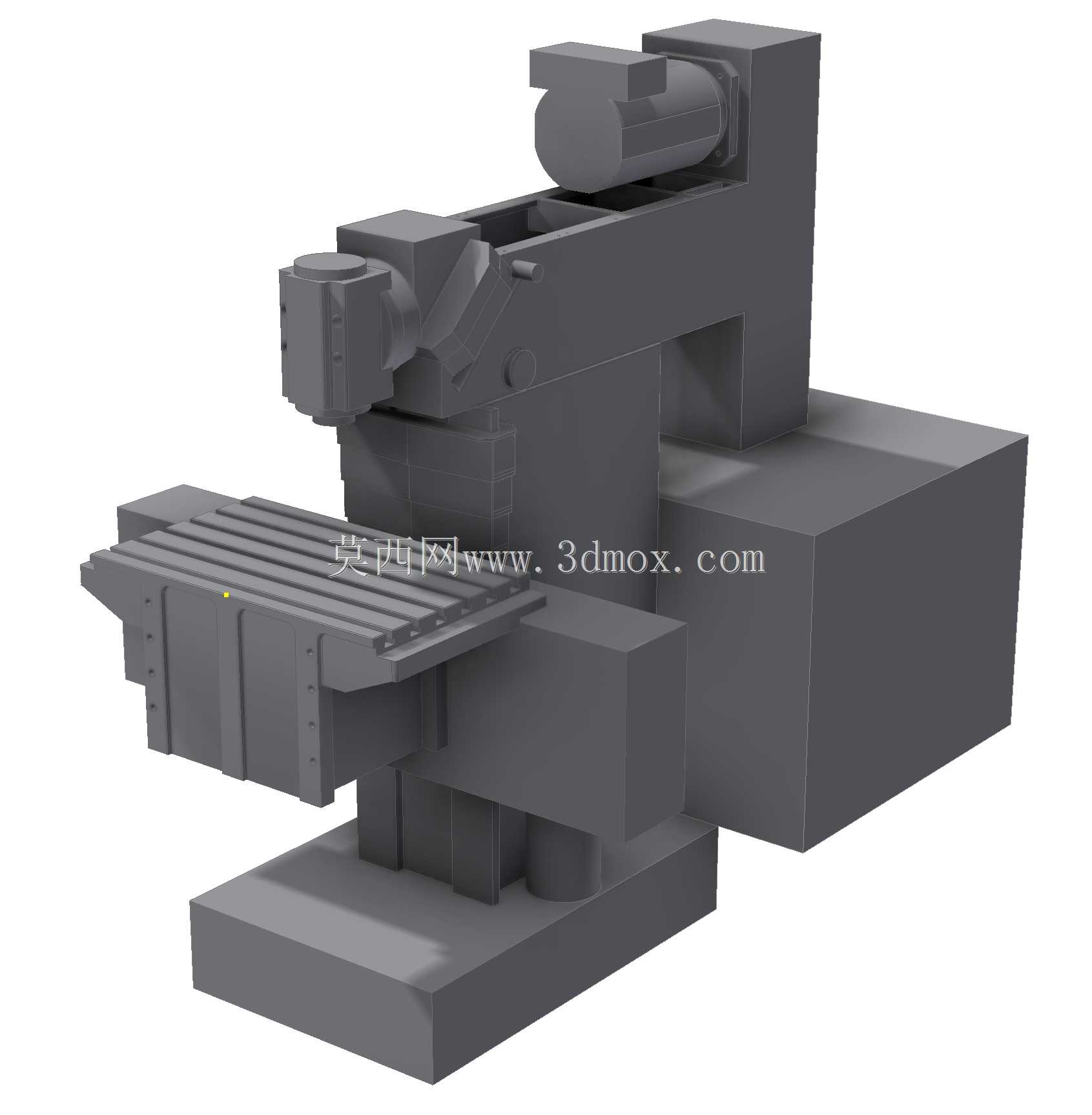

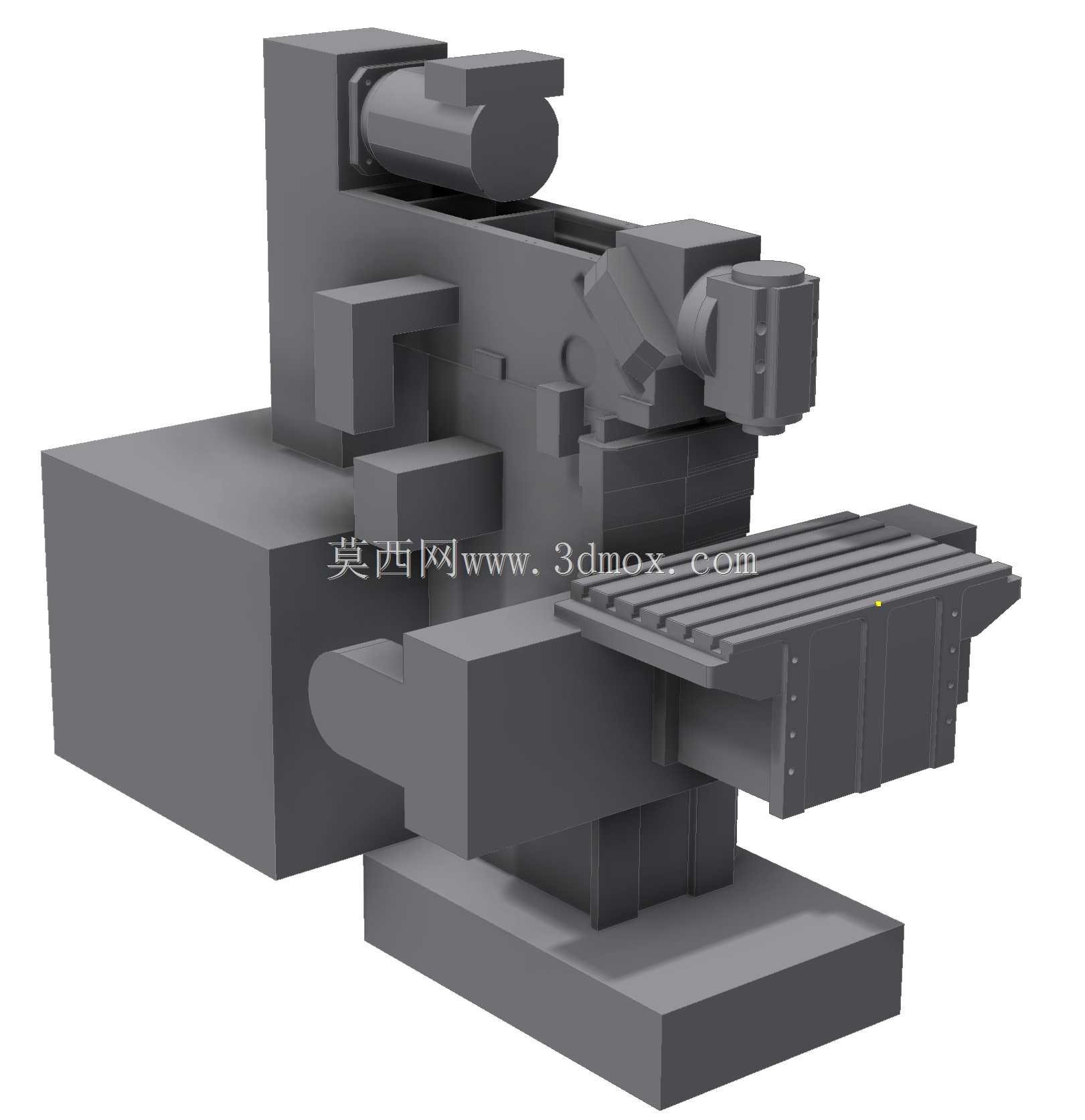

AG400万能数控铣床结构三维设计

　　这款AG400万能数控铣床的三维结构设计，完全围绕通用机械加工车间的实际铣削作业需求搭建，可覆盖中小型金属零件的平面铣削、沟槽加工、复杂曲面成型、孔系钻镗铰等多工序加工场景，适配模具制造、五金零件批量加工、工装夹具生产、教学实训等多个领域的使用需求。从结构布局来看，该铣床采用经典的立式主轴布局，床身作为整体承载基础，采用大截面箱型筋条结构设计，能够有效抵消重切削过程中产生的振动载荷，保证长时间加工的结构稳定性。工作台部分采用T型槽标准布局，可适配通用平口钳、专用夹具、回转工作台等多种装夹附件，工作区有效行程达到680x400x380mm，这个行程区间刚好覆盖绝大多数中小型结构件、模具镶件、传动零件的加工尺寸范围，

　　不会出现行程冗余造成的设备空间浪费，也不会因行程不足限制常规零件的加工能力。主轴部分采用ISO40标准锥孔接口，可适配市面上绝大多数标准铣刀、钻头、镗刀等切削刀具，换刀兼容性强，无需额外配置特殊规格的刀具夹持附件，降低车间的刀具采购与管理成本；主轴配套11千瓦驱动电机，可在合理切削参数下实现钢件、铸铁、铝合金等常用金属材料的高效铣削，兼顾粗加工的大切削量去除需求与精加工的高转速平稳运行要求。设计过程中，各运动轴的导轨安装面均预留了刮研工艺余量，装配时可通过配刮保证导轨的直线度与平行度，X/Y/Z三个进给轴的传动结构采用丝杠副居中布置的形式，可减少传动过程中的偏载力矩，提升进给运动的定位精度与重复定位精度。

　　整体外廓结构的安装边界充分考虑了中小型加工车间的设备布局需求，不需要过大的设备安装地基，普通硬化车间地面即可完成安装固定，设备后侧预留了电气柜、冷却系统、润滑系统的安装空间，各管线排布路径在三维模型中均做了干涉检查，避免实际装配时出现管线与运动部件的剐蹭问题。从操作维护角度，该结构设计将日常需要点检的润滑点、油标、操作面板均布置在操作人员易到达的位置，主轴箱的配重结构采用内置式布置，既避免了外置配重带来的安全隐患，也减少了设备的整体占地宽度。冷却系统的喷嘴位置可灵活调整，能够对准切削区域实现充分的冲屑与刀具冷却，排屑槽沿工作台侧方布置，可适配链板式排屑器或者简易排屑小车，方便不同规模车间根据自身预算配置对应的排屑方案。在建模过程中，

　　各部件的连接螺栓、定位销等标准件均采用通用规格，没有特殊定制的异形连接件，方便后期设备维护时的配件采购更换，主轴电机、进给伺服电机等外购件的安装尺寸均按照行业通用安装规范预留，可适配不同品牌的同规格动力部件，不会出现单一品牌配件绑定的问题。床身底部预留了调整垫铁的安装位置，设备就位时可通过调整垫铁快速调平水平，不需要额外制作复杂的安装基础，缩短设备的安装调试周期。
