川崎KZ1000摩托车交错联板前悬架结构

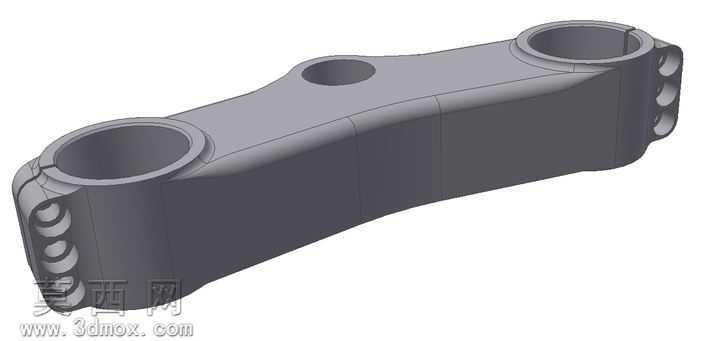

本作品为摩托车前悬架交错联板结构的三维建模成果，建模过程严格遵循摩托车转向系统的实际装配逻辑，以Autodesk Inventor为核心建模工具，完成上下联板、中心立柱、锁紧螺母等核心部件的全参数化构建。建模初期先梳理部件间的装配约束关系，确定上下联板的中心距、叉管夹持孔径、立柱配合公差等核心尺寸，确保各部件的配合精度符合机械装配要求。上下联板主体采用拉伸、切除、倒角等基础特征完成基体构建，针对夹持叉管的开口部位，精确绘制抱紧槽的轮廓，添加螺栓锁紧位的安装孔特征，还原联板抱紧前叉管的实际功能结构；中心立柱采用回转特征建模，精准匹配上下联板的中心安装孔位，顶部的锁紧螺母采用螺纹特征配合六角头结构建模，还原紧固件的真实形态。材质渲染阶段，为联板主体赋予哑光银灰色金属材质，模拟铝合金锻造件的表面质感，调整材质的粗糙度与反光参数，呈现出金属构件细腻的磨砂质感；中心立柱赋予稍深的金属材质，区分不同部件的材质差异，锁紧螺母添加轻微的金属光泽，突出紧固件的细节特征；整体渲染采用柔和的环境光，多角度打光凸显部件的轮廓结构与曲面过渡，避免阴影过重遮挡结构细节。结构设计上采用上下交错的联板布局，上联板与下联板通过中心立柱刚性连接，两端的环形夹持结构用于固定摩托车前减震叉管，上联板顶部的锁紧结构用于固定方向柱，实现转向力的传递；联板表面的减重孔在保证结构强度的前提下降低部件重量，夹持端的开槽结构配合螺栓锁紧可实现对叉管的可靠抱紧，整体结构兼顾刚性与轻量化需求，还原了大排量摩托车前悬架联板的典型设计思路，清晰展现了交错联板的装配关系与功能结构，可用于摩托车结构学习、改装设计参考等场景。
