连续式高速产品装盒包装设备结构设计

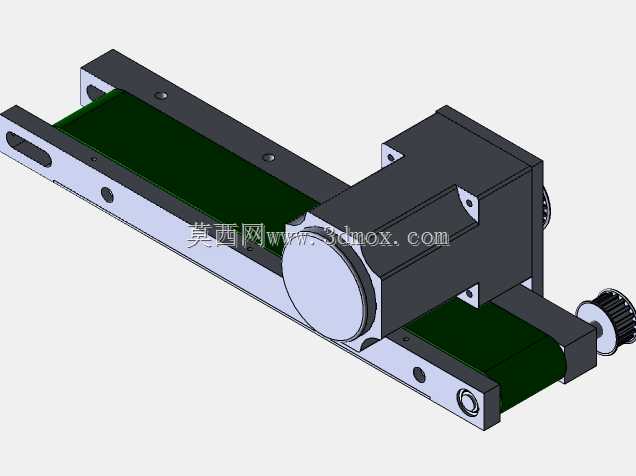

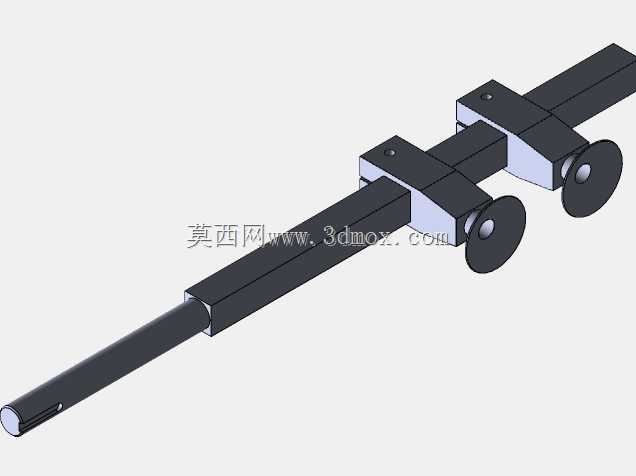

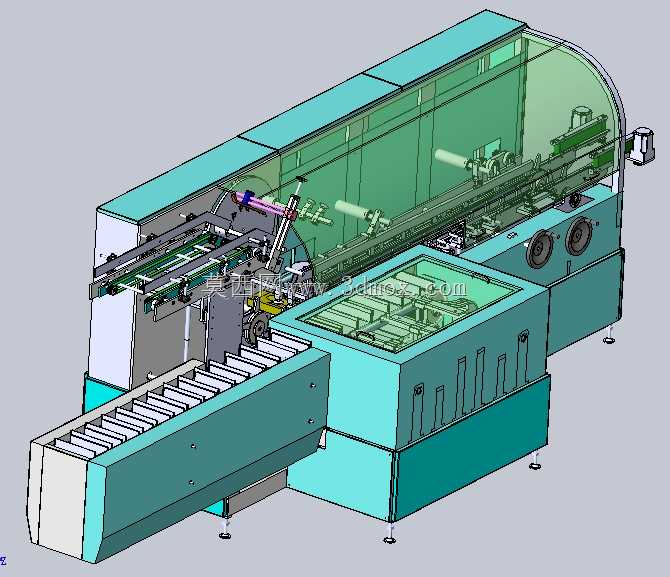

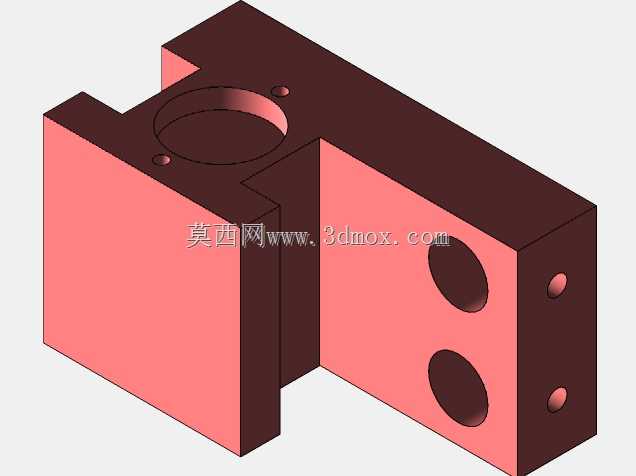

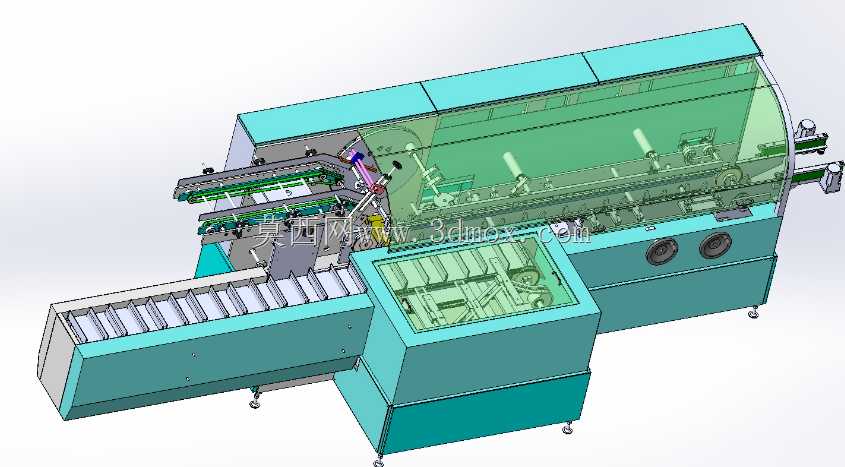

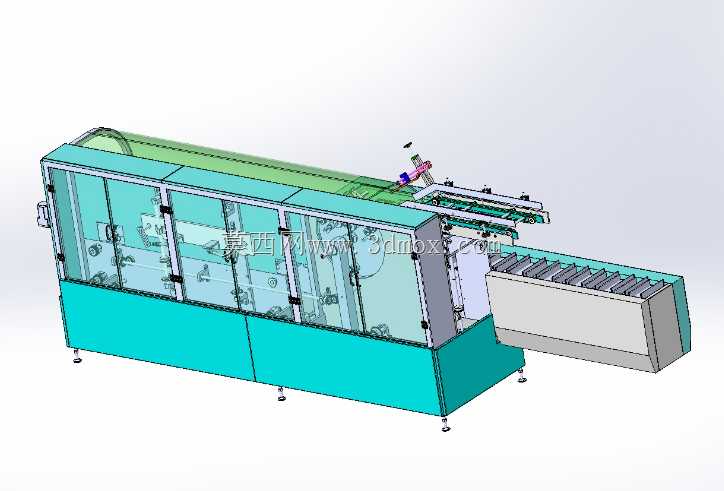

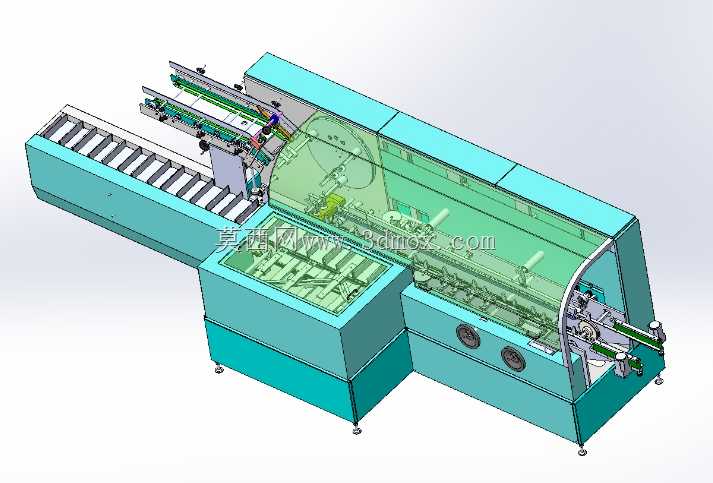

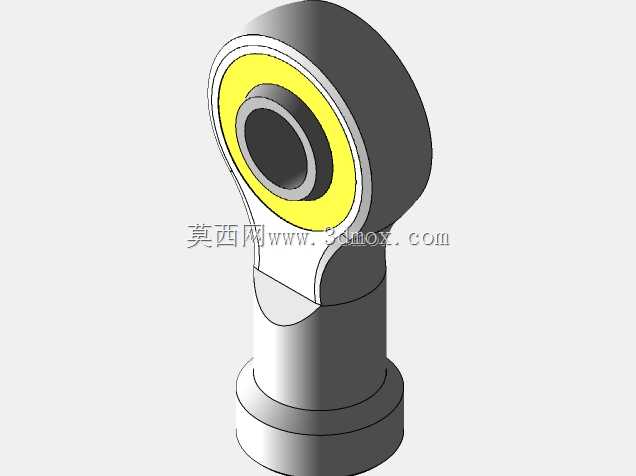

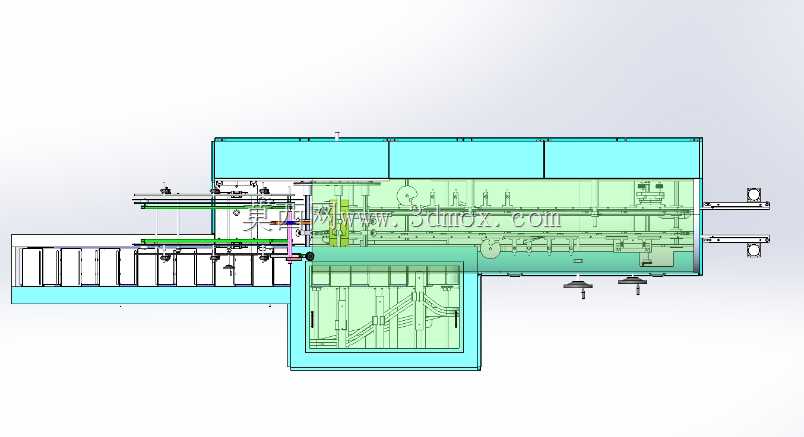

该设备主要面向食品、医药、日化等快消品生产领域的后段包装工序，适配规则盒装类产品的自动化装盒作业需求，可对接前端理料、灌装、封切等产线工位，替代传统人工装盒模式，解决人工操作效率低、装盒精度差、卫生管控难等行业痛点，满足规模化量产车间的连续化生产要求，尤其适配大批量单一品类或小批量多规格换产的柔性生产场景。设备整体采用模块化设计思路，核心功能模块分为产品进料输送段、纸盒料仓存储段、开盒成型机构、物料推装入盒机构、封盒打码工位以及成品出料输送段，各模块通过机架整合为一体式整体结构，进料端采用多槽位同步输送链板，可将待装盒产品有序排列输送至推料工位，链板槽位可根据产品外形尺寸做快换调整，适配不同规格的板装、瓶装、袋装产品的输送定位。纸盒存储仓采用倾斜式叠放设计，依靠吸盘取料机构完成单张纸盒的吸取、开盒动作，开盒工位设置有定位挡块与侧压辅助结构，确保纸盒展开后形态规整，无塌边、折角问题，为后续物料装入提供稳定的型腔空间。推料机构采用伺服驱动的同步推杆结构，可与进料输送链做速度匹配，在产品到达指定工位时完成平稳推送，避免推料过程中损伤产品或戳坏纸盒。设备的外形设计充分考虑车间安装边界需求，整体采用长条形卧式布局，进料输送段向外延伸便于对接前端产线，主体机架底部配置可调式支撑脚杯，可根据车间地面平整度调整设备水平度，设备外侧设置透明防护外罩，既可以观察内部运行状态，也能避免生产过程中杂物落入机构或人员误触运动部件，防护外罩采用快拆式连接结构，便于日常维护时快速打开清理或更换易损件。设备的传动系统集中布置在机架内部腔体，各运动工位通过凸轮连杆与伺服驱动配合，实现各动作的精准时序匹配，高速运行状态下可保持动作连贯无卡顿，装盒合格率可稳定保持在较高水平，同时设备预留有参数调节接口，可根据纸盒尺寸、产品规格调整各工位的行程与运行速度，换产时仅需更换对应规格的输送链板、调整导向件位置即可完成适配，无需大规模拆解重构，有效降低换产调试的时间成本。在安装布局上，设备出料端可对接后续的称重检测、装箱、码垛等工位，形成完整的后段包装产线，整体占地面积紧凑，无需额外占用过多车间通道空间，电气控制元件集中布置在机架侧方的电控柜内，布线规整便于检修排查故障，设备运行时的噪音控制符合车间生产环境要求，不会对现场操作人员造成额外的噪音干扰。
